Преобразователи конструктивно состоят из первичного преобразователя давления (сенсорный модуль) и вторичного цифрового преобразователя (электронного устройства).

Принцип действия преобразователя основан на изменении удельного сопротивления при упругой деформации чувствительного элемента. Измеряемое давление, подаваемое во входную камеру датчика, вызывает деформацию измерительной мембраны, что в свою очередь, приводит к разбалансировке измерительного моста. Разбаланс напряжений с помощью электронной схемы преобразуется в унифицированный токовый сигнал от 4 до 20 мА и (или) в частотно-модулированный (HART-протокол) или в цифровой сигнал Profibus PA и FOUNDATION Fieldbus. Зависимость аналогового выходного сигнала постоянного тока от входной измеряемой величины давления - линейно возрастающая и/или с зависимостью по закону квадратного корня.

Для отображения информации преобразователи опционально оснащаются дисплеем.

Преобразователи имеют взрывозащищенную конструкцию, выполненную в соответствии с требованиями ГОСТ 31610.0-2014.

Степень защиты преобразователей, обеспечиваемая оболочкой от проникновения твердых частиц, пыли и воды, соответствует IP66, IP68 по ГОСТ 14254-2015.

Преобразователи выпускаются в модификациях, отличающихся видом измеряемого давления (в зависимости от исполнения преобразователя), диапазонами измерений давления, пределами допускаемой основной приведенной погрешности, наличием взрывозащищенного исполнения.

Преобразователи модификаций КМ35-И-403 и КМ35-АИ-413 предназначены для измерений избыточного давления и (или) избыточного давления-разрежения, модификаций КМ35-А-423 и КМ35-А-433 - для измерений абсолютного давления, модификаций КМ35-Д-443; КМ35-Д-453; КМ35-Д-463 - для измерений разности давлений (дифференциального давления) и гидростатического давления. Преобразователи модификаций КМ35-М-030; КМ35-М-031; КМ35-М-040; КМ35-М-041 предназначены для измерений избыточного давления и (или) избыточного давления-разрежения, КМ35-М-032; КМ35-М-033; КМ35-М-042; КМ35-М-043 абсолютного давления, КМ35-М-034; КМ35-М-035; КМ35-М-036; КМ35-М-044; КМ35-М-045; КМ35-М-046 разности давлений (дифференциального давления) и гидростатического давления.

Обозначение и маркировка преобразователей модификаций КМ35-И, КМ35-АИ, КМ35-Д, КМ35-А, а также пример записи условного обозначения преобразователей при заказе и в документации другой продукции:

Модификация преобразователя

Выходной сигнал/тип связи

Заполнение измерительной ячейки

Верхние пределы измерений

Материал частей, контактирующих со средой измерения (мембрана/штуцер) Присоединение к процессу

Материал корпуса преобразователя

Исполнение (всегда 1)

Исполнение по взрывозащите

Резьба отверстий кабельного ввода (электрическое присоединение) Индикация

Код наличия дополнительных опций

Дополнительные опции

Обозначение и маркировка преобразователей модификаций КМ35-М, а также пример записи условного обозначения преобразователей при заказе и в документации другой продукции:

Тип давления

Выходной сигнал/тип связи

Заполнение измерительной ячейки

Верхние пределы измерений

Присоединение к процессу

Материал частей, контактирующих со средой измерения (мембрана/штуцер)

Материал корпуса преобразователя

Тип корпуса

Исполнение по взрывозащите

Резьба отверстий кабельного ввода (электрическое присоединение) Индикация

Код наличия дополнительных опций

Дополнительные опции

Преобразователи обладают функцией перенастройки диапазона измерений.

Заводской номер наносится в виде буквенно-цифрового кода методом гравировки на металлическую пластину, прикреплённую к корпусу преобразователя.

Нанесение знака поверки на преобразователи не предусмотрено.

Пломбировка преобразователей не предусмотрена.

Общий вид преобразователей с указанием места нанесения заводского номера и знака утверждения типа приведен на рисунках 1-3. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 4.

5

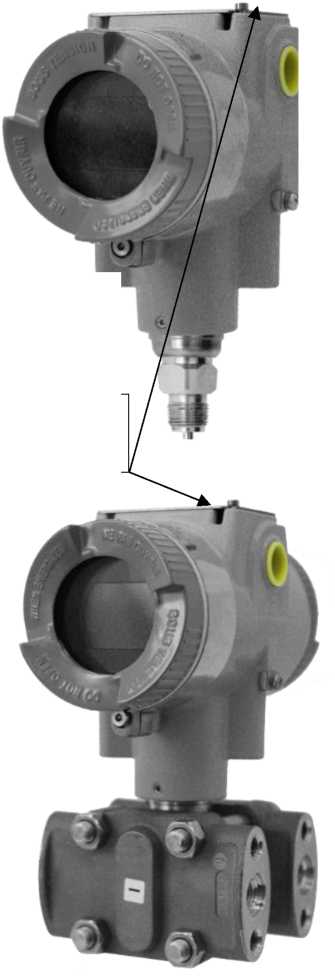

Рисунок 1 - Общий вид преобразователей давления измерительных КМ35 (исполнение в нержавеющем корпусе)

Место нанесения заводского номера и знака утверждения типа

Место нанесения заводского номера и знака утверждения типа

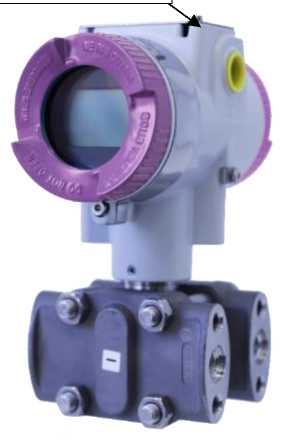

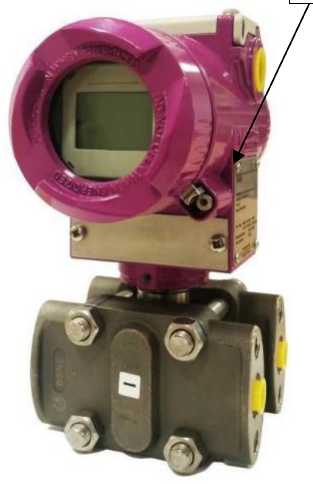

Рисунок 2 - Общий вид преобразователей давления измерительных КМ35

(в исполнении корпуса из алюминия)

Место нанесения заводского номера и знака утверждения типа

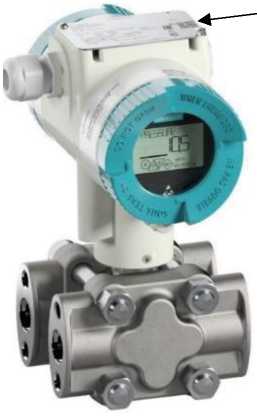

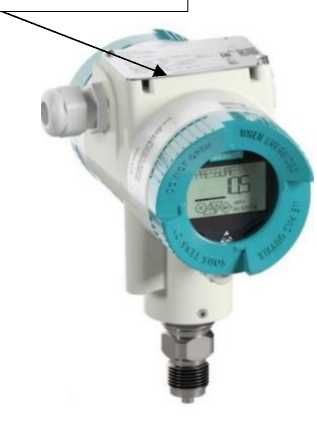

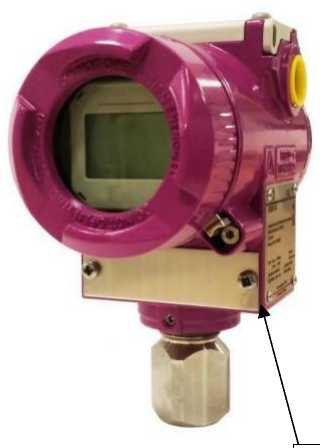

Рисунок 3 - Общий вид преобразователей давления измерительных КМ35 (в исполнении корпуса из алюминия)

Место нанесения заводского номера

утверждения типа

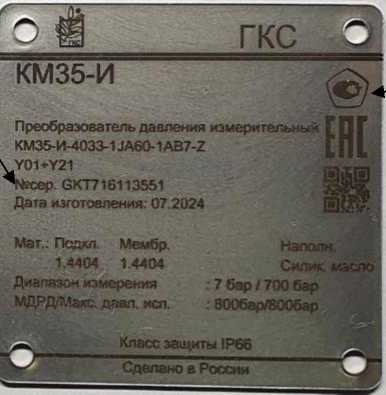

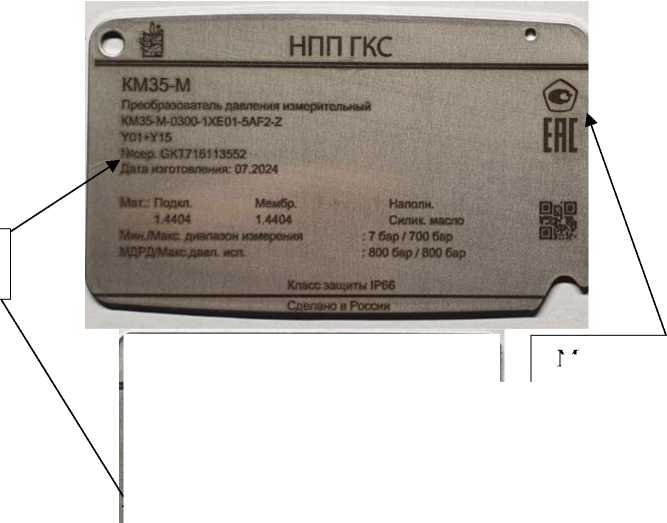

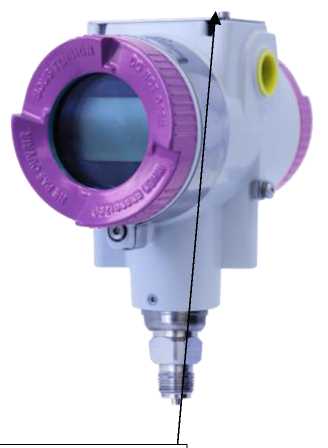

Рисунок 4 - Место нанесения заводского номера и знака утверждения типа

Таблица 10 - Комплектность преобразователей

Таблица 2 - Метрологические характеристики преобразователей давления измерительных

КМ35, модификаций КМ35-И-403 и КМ35-АИ-413

Продолжение таблицы 2

1

• ⁽¹⁾Диапазон измерений (ДИ) указан от нижнего предела измерений до верхнего предела измерений (ВПИ), конкретный ДИ определяется при заказе из ряда, установленного в технической документации изготовителя, и указывается в паспорте преобразователя.

• ⁽²⁾Коэффициент перенастройки (К) - это отношение максимального ВПИ преобразователя к ВПИ настроенному.

• ⁽³⁾Значение основной приведенной погрешности указывается в паспорте на преобразователь. По запросу заказчика пределы допускаемой основной приведенной погрешности преобразователей могут быть выбраны из дополнительного ряда (при условии, если значение основной приведенной погрешности не превышает расчетное согласно формуле) в соответствии с дополнительной опцией PG004, PG005, PG0065, PG0075, PG01, PG015, PG02, PG025, PG05, PG10, PG15, PG20 или PG25: ±0,04 %; ±0,05 %; ±0,065 %; ±0,075 %; ±0,1 %; ±0,15 %; ±0,2 %; ±0,25 %; ±0,5 %; ±1,0 %; ±1,5 %; ±2,0 % ; ±2,5 %.

• ⁽⁴⁾при К<1,25, ⁽⁵⁾при 1,25<К<30, '⁶'при К<5, ⁽⁷⁾при 5<К<100.

Таблица 3 - Метрологические характеристики преобразователей давления измерительных

КМ35, модификаций КМ35-А-423 и КМ35-А-433

Таблица 4 - Метрологические характеристики преобразователей давления измерительных

КМ35, модификаций КМ35-Д-443; КМ35-Д-453; КМ35-Д-463

______________________________________________________________________________2_______________

• ⁽³⁾ В качестве ДИ применяется нормирующее значение Рди из ряда значений от 0,002 до 32 МПа, определяемое по формуле Рди = Рвпи + 1Ррид\, где Рвпи - значение ВПИ, а РРИД - значение рабочего избыточного давления из ряда значений от минус 16 до 16 МПа, подаваемое в одну из измерительных камер при измерении разности давлений. Знак «минус» для РРИД определяется тем, в какую из камер преобразователя подается большее давление.

• ⁽⁴⁾ Значение основной приведенной погрешности указывается в паспорте на преобразователь. По запросу заказчика пределы допускаемой основной приведенной погрешности преобразователей могут быть выбраны из дополнительного ряда (при условии, если значение основной приведенной погрешности не превышает расчетное согласно формуле) в соответствии с дополнительной опцией PG004, PG005, PG0065, PG0075, PG01, PG015, PG02, PG025, PG05, PG10, PG15, PG20 или PG25: ±0,04 %; ±0,05 %; ±0,065 %; ±0,075 %; ±0,1 %; ±0,15 %; ±0,2 %; ±0,25 %; ±0,5 %; ±1,0 %; ±1,5 %; ±2,0 % ; ±2,5 %.

• ⁽⁵⁾ С линейной характеристикой или с квадратичной характеристикой от 50% до 100% от ДИ.

• ⁽⁶⁾ С квадратичной характеристикой от 25% до 50% от ДИ.

Таблица 5 - Метрологические характеристики преобразователей давления измерительных КМ35, модификаций КМ35-М-030; КМ35-М-031; КМ35-М-040; КМ35-М-041

1

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность, %

• - атмосферное давление, кПа________________________________________________________

• ⁽¹⁾ Диапазон измерений (ДИ) указан от нижнего предела измерений до верхнего предела измерений (ВПИ), конкретный ДИ определяется при заказе из ряда, установленного в технической документации изготовителя, и указывается в паспорте преобразователя.

• ⁽²⁾ Коэффициент перенастройки (К) - это отношение максимального ВПИ преобразователя к ВПИ настроенному.

• ⁽³⁾ Значение основной приведенной погрешности указывается в паспорте на преобразователь. По запросу заказчика пределы допускаемой основной приведенной погрешности преобразователей могут быть выбраны из дополнительного ряда (при условии, если значение основной приведенной погрешности не превышает расчетное согласно формуле) в соответствии с дополнительной опцией PG004, PG005, PG0065, PG0075, PG01, PG015, PG02, PG025, PG05, PG10, PG15, PG20 или PG25: ±0,04 %; ±0,05 %; ±0,065 %; ±0,075 %; ±0,1 %; ±0,15 %; ±0,2 %; ±0,25 %; ±0,5 %; ±1,0 %; ±1,5 %; ±2,0 % ; ±2,5 %.

• ⁽⁴⁾ при К- 1,25, ⁽⁵⁾при 1,25<К<30, '⁶'при К<5, '' 'при 5<К<100.

Таблица 6 - Метрологические характеристики преобразователей давления измерительных КМ35, модификаций КМ35-М-032; КМ35-М-033; КМ35-М-042; КМ35-М-043

1

⁽³⁾Значение основной приведенной погрешности указывается в паспорте на преобразователь. По запросу заказчика пределы допускаемой основной приведенной погрешности преобразователей могут быть выбраны из дополнительного ряда (при условии, если значение основной приведенной погрешности не превышает расчетное согласно формуле) в соответствии с дополнительной опцией PG004, PG005, PG0065, PG0075, PG01, PG015, PG02, PG025, PG05, PG10, PG15, PG20 или PG25: ±0,04 %; ±0,05 %; ±0,065 %; ±0,075 %; ±0,1 %; ±0,15 %; ±0,2 %; ±0,25 %; ±0,5 %; ±1,0 %; ±1,5 %; ±2,0 % ; ±2,5 %.

Таблица 7 - Метрологические характеристики преобразователей давления измерительных

КМ35, модификаций КМ35-М-034; КМ35-М-035; КМ35-М-036; КМ35-М-044; КМ35-М-045;

КМ35-М-046__________________________

Наименование характеристики

Верхний предел измерений давления, МПа ⁽¹⁾

Коэффициент перенастройки⁽²⁾

разность давлений (дифференциальное), гидростатическое от 0,002 до 16 от 1 до 100

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность, %

• - атмосферное давление, кПа________________________________________________________

• ⁽¹⁾ Верхний предел измерений (ВПИ) разности давлений выбирается из представленного диапазона, конкретное значение ВПИ и диапазона измерений (ДИ) определяется при заказе из ряда, установленного в технической документации изготовителя, и указывается в паспорте преобразователя.

• ⁽²⁾ Коэффициент перенастройки (К) - это отношение максимального ВПИ преобразователя к ВПИ настроенному.

• (3) В

качестве ДИ применяется нормирующее значение Рди из ряда значений от 0,002 до 32 МПа, определяемое по формуле Рди = Рвпи + 1Ррид\, где Рвпи - значение ВПИ, а Ррид - значение рабочего избыточного давления из ряда значений от минус 16 до 16 МПа, подаваемое в одну из измерительных камер при измерении разности давлений. Знак «минус» для Ррид определяется тем, в какую из камер преобразователя подается большее давление.

• ⁽⁴⁾ Значение основной приведенной погрешности указывается в паспорте на преобразователь. По запросу заказчика пределы допускаемой основной приведенной погрешности преобразователей могут быть выбраны из дополнительного ряда (при условии, если значение основной приведенной погрешности не превышает расчетное согласно формуле) в соответствии с дополнительной опцией PG004, PG005, PG0065, PG0075, PG01, PG015, PG02, PG025, PG05, PG10, PG15, PG20 или PG25: ±0,04 %; ±0,05 %; ±0,065 %; ±0,075 %; ±0,1 %; ±0,15 %; ±0,2 %; ±0,25 %; ±0,5 %; ±1,0 %; ±1,5 %; ±2,0 % ; ±2,5 %.

• ⁽⁵⁾ С линейной характеристикой или с квадратичной характеристикой от 50% до 100% от ДИ.

• ⁽⁶⁾ С квадратичной характеристикой от 25% до 50% от ДИ.

Таблица 8 - Технические характеристики преобразователей давления измерительных КМ35

Таблица 9 - Показатели надежности
