Номер по Госреестру СИ: 87719-22
87719-22 Полуприцеп-цистерна
(SF3B)
Назначение средства измерений:
Полуприцеп-цистерна SF3B (далее - ППЦ) предназначена для измерений объема, а также для транспортирования и временного хранения нефти, нефтепродуктов и неагрессивных жидкостей.

Внешний вид.
Полуприцеп-цистерна
Рисунок № 1

Внешний вид.
Полуприцеп-цистерна
Рисунок № 2

Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Основные сведения об изделии» формуляра.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательЗакрытое акционерное общество «Чебоксарское предприятие «Сеспель» (ЗАО «Чебоксарское предприятие «Сеспель»)
ИНН 2126002786
Юридический адрес: 428021, г. Чебоксары, ул. Ленинградская, д. 36, пом. 5
Изготовитель
Закрытое акционерное общество «Чебоксарское предприятие «Сеспель» (ЗАО «Чебоксарское предприятие «Сеспель»)ИНН 2126002786
Юридический адрес: 428021, г. Чебоксары, ул. Ленинградская, д. 36, пом. 5
Места осуществления деятельности:
-
1 Чувашская Республика - Чувашия, Моргаушский МО, дер. Сидуккасы, ул. Сидуковская, д. 39
-
2 Чувашская Республика - Чувашия, Моргаушский МО, дер. Тереси, ул. Новая, д. 71
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117АПринцип действия ППЦ основан на ее заполнении жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из теплоизолированной стальной сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.
ППЦ является транспортной мерой полной вместимости. Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива и включает в себя: заливную горловину с указателем уровня; съемную крышку горловины с заливным люком и дыхательным клапаном, донный клапан, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
К ППЦ данного типа относится ППЦ с заводским номером (VIN) X8ASF3B38K0000756.
Заводской номер (VIN) в виде буквенно-цифрового обозначения, обеспечивающий идентификацию средства измерений, нанесен на маркировочную табличку методом лазерной гравировки.

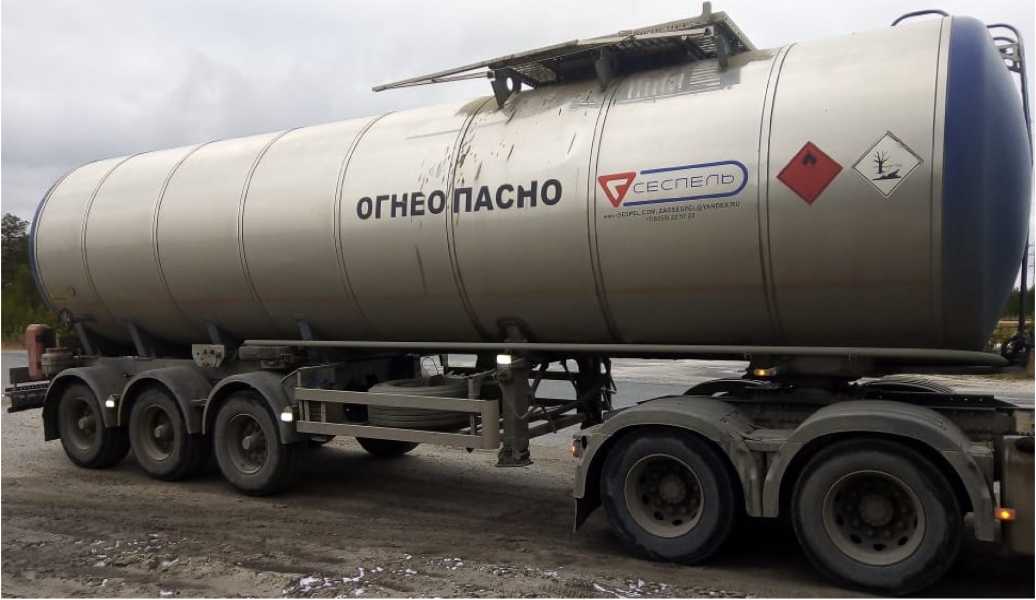

Общий вид ППЦ представлен на рисунке 1.

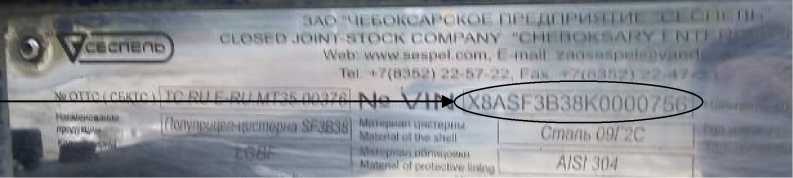

Место нанесения заводского номера (VIN) указано на рисунке 2.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлена на рисунке 3.
Рисунок 1- Общий вид ППЦ
Место нанесения серийного номера


Р и с ун о к 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Лист № 3
Всего листов 4
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость цистерны, м3 |
37,5 |
|
Пределы допускаемой относительной погрешности цистерны, % |
± 0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
± 1,5 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Технически допустимая максимальная масса, кг |
41000 |
|
Условия эксплуатации: температура окружающей среды, °С |
от -45 до +40 |
