Номер по Госреестру СИ: 93498-24
93498-24 Полуприцеп-цистерна
(ППЦ 964841)
Назначение средства измерений:
Полуприцеп-цистерна ППЦ 964841 (далее - ППЦ) предназначен для измерения объема нефтепродуктов, а также для транспортирования и временного хранения и механизированной заправки техники с измерением выдаваемого объёма топлива.

Внешний вид.
Полуприцеп-цистерна
Рисунок № 1

Внешний вид.
Полуприцеп-цистерна
Рисунок № 2

Внешний вид.
Полуприцеп-цистерна
Рисунок № 3

Внешний вид.
Полуприцеп-цистерна
Рисунок № 4
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в Паспорте «Полуприцеп-цистерна ППЦ 964841», раздел 8.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренияПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательЗакрытое акционерное общество «Чебоксарское предприятие «СЕСПЕЛЬ»
(ЗАО «Чебоксарское предприятие «СЕСПЕЛЬ»)
ИНН 2126002786
Юридический адрес: 428000, г. Чебоксары, ул. Ярославская, д. 76
Телефон: (8352) 62-26-38
E-mail: zaosespel@yandex.ru
Изготовитель
Закрытое акционерное общество «Чебоксарское предприятие «СЕСПЕЛЬ»(ЗАО «Чебоксарское предприятие «СЕСПЕЛЬ»)
ИНН 2126002786
Адрес: 428000, г. Чебоксары, ул. Ярославская, д. 76
Телефон: (8352) 62-26-38
E-mail: zaosespel@yandex.ru
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33
Телефон/факс: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Правообладатель
Закрытое акционерное общество «Чебоксарское предприятие «СЕСПЕЛЬ»(ЗАО «Чебоксарское предприятие «СЕСПЕЛЬ»)
ИНН 2126002786
Юридический адрес: 428000, г. Чебоксары, ул. Ярославская, д. 76
Телефон: (8352) 62-26-38
E-mail: zaosespel@yandex.ru
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится при помощи насоса или самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении цилиндрическую форму, установленной на шасси. ППЦ состоит из трех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
Каждая секция ППЦ оборудована заливной горловиной прямоугольного сечения с указателем уровня налива топлива. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
Дыхательный клапан на каждый отсек Алюминиевые крышки горловин
Шаровые краны
Напорно-всасывающие рукава
2 огнетушителя
Пластиковые пеналы для рукавов и огнетушителей
Раздаточный рукав
Патрубок для отвода паров нефтепродуктов с огнепреградителем
Датчик предельного уровня наполнения
боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО»,
•
•
•
•
•
•
•
•
На
знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.
Общий вид полуприцеп-цистерны ППЦ 964841 зав. № X8A964841E0000044, и маркировочная табличка представлены на рисунках 1-3.

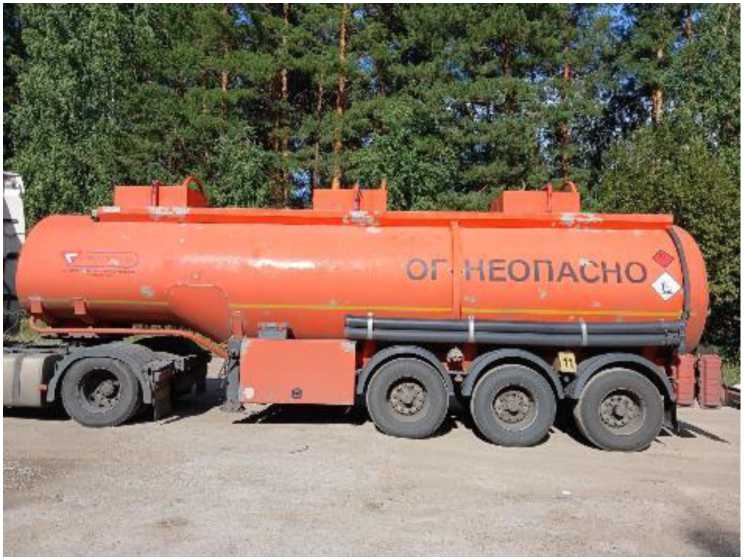

Рисунок 1 - Общий вид Полуприцепа-цистерны ППЦ

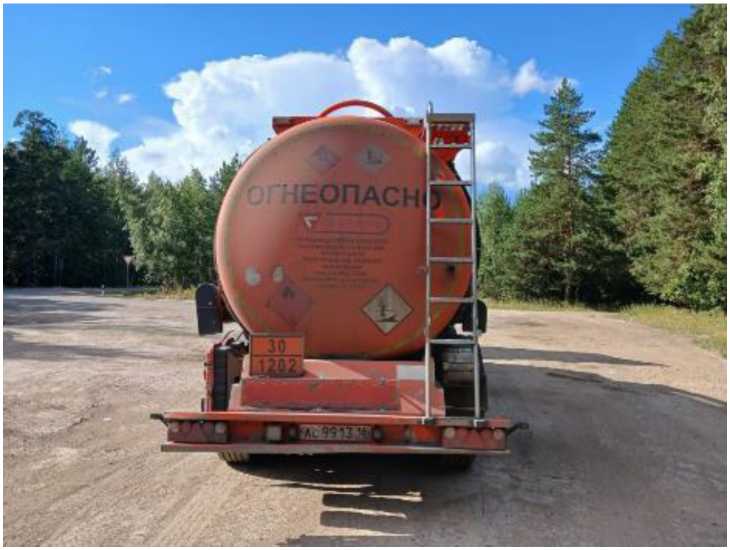

Рисунок 2 - Общий вид Полуприцеп-цистерны ППЦ
Рисунок 3 - Общий вид маркировочной таблички ППЦ
ПОЛНАЯ МАССА, КГ
МАССА. ПРИХОДЯЩАЯ НА ОСИ. КГ МАССА. ПРИХОДЯЩАЯ НА С С
А сделано’’
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4.
Рисунок 4 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка установлена на передней части рамы ППЦ.
Таблица 1 -
и технические
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
29892 |
|
Вместимость 1 секции, дм3 |
8108 |
|
Вместимость 2 секции, дм3 |
10742 |
|
Вместимость 3 секции, дм3 |
11042 |
|
Количество секций, шт. |
3 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
4840 |
|
Габаритные размеры цистерны, мм, не более - длина |
9330 |
|
- ширина |
2550 |
|
- высота |
3715 |
|
Температура окружающей среды при |
от - 40 до + 45 |
|
эксплуатации,°С |
