Сведения о средстве измерений: 88118-23 Резервуары железобетонные цилиндрические

Номер по Госреестру СИ: 88118-23
88118-23 Резервуары железобетонные цилиндрические
(ЖБР-10000)

Назначение средства измерений:
Резервуары железобетонные цилиндрические ЖБР-10000 (далее - резервуары) предназначены для измерения объёма нефти при приёме, хранении и отпуске.

сертификация программного обеспечения
Внешний вид. Резервуары железобетонные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары железобетонные цилиндрические
Рисунок № 1
Внешний вид. Резервуары железобетонные цилиндрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары железобетонные цилиндрические
Рисунок № 2
Внешний вид. Резервуары железобетонные цилиндрические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Резервуары железобетонные цилиндрические
Рисунок № 3

Общие сведения

Дата публикации - 02.02.2023
Срок свидетельства -
Номер записи - 190090
ID в реестре СИ - 1405559
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть")
Страна - РОССИЯ
Населенный пункт - г. Новороссийск, Краснодарский край
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№237 от 2023.02.01 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Резервуары железобетонные цилиндрические (ЖБР-10000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81903-21

Система измерений количества и показателей качества нефти № 73, 1, 8, 1, 1, 6, 9
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
1 год
87718-22

Установка поверочная, Brooks Compact Prover
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
2 года
88118-23

Резервуары железобетонные цилиндрические, ЖБР-10000
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
5 лет
88120-23

Резервуары железобетонные цилиндрические, ЖБР-10000
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
5 лет
88121-23

Резервуар вертикальный стальной цилиндрический, РВС-400
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
5 лет
88492-23

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110/6 кВ Неберджаевская, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
4 года
88493-23

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) "ЛПДС "Незлобная", ПС 110/10 кВ "Водораздел" ф. 324, ф. 205, ПС 35 кВ "Русская", ЛПДС "Крымская" (ОАО "Новоросцемент"), НПС "Псекупская" (ООО "Агрокомплекс Челбасский"), ПП "Грушовая" (п. Афонка), ПС 110/35/10 "Чеботовская" ОРУ-110 кВ ВЛ-110 кВ "Погорелово", Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
4 года
88571-23

Резервуар железобетонный вертикальный цилиндрический, ЖБР-10000
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
5 лет
91763-24

Система измерений количества и показателей качества нефти № 73 ПСП НПС "Махачкала", Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
1 год
91988-24

Система измерений количества и показателей качества нефти № 464 ПСП "Заречье". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
1 год
91989-24

Система измерений количества и показателей качества нефти № 464 ПСП "Заречье", Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
1 год
92017-24

Система измерений количества и показателей качества нефти № 462 ПСП "Краснодарский", Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
1 год
92033-24

Система измерений количества и показателей качества нефти № 462 ПСП "Краснодарский". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
1 год
92369-24

Система измерений количества и показателей качества нефтепродуктов № 708, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
1 год
92722-24

Резервуар горизонтальный стальной цилиндрический, РГС-20
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
5 лет
92723-24

Резервуар горизонтальный стальной цилиндрический, РГС-20
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
5 лет
92724-24

Резервуар горизонтальный стальной цилиндрический, РГС-20
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
5 лет
92807-24

Система измерений количества и показателей качества нефтепродуктов № 708. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
1 год
93943-24

Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
5 лет
95485-25

Резервуары вертикальные стальные цилиндрические, РВСП-30000
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
5 лет
95695-25

Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край)
ОТ
МП
1 год

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары железобетонные цилиндрические (ЖБР-10000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
(RA.RU.311285)
РСТ
  • Нет модификации
  • 4 4 0 0 1 1 0

    Стоимость поверки Резервуары железобетонные цилиндрические (ЖБР-10000)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».

    ФР.1.29.2018.30787 «Государственная система обеспечения единства измерений. Масса нефти и дизельного топлива. Методика измерений косвенным методом статических измерений в железобетонных резервуарах на объектах АО «Черномортранснефть».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».

    Правообладатель

    Акционерное общество «Черноморские магистральные нефтепроводы»

    (АО «Черномортранснефть»)

    ИНН 2315072242

    Адрес: 353902, Краснодарский край, г. Новороссийск, ш. Сухумское, д. 85, к. 1

    Тел.: (8617) 60-34-51

    Изготовитель

    Акционерное общество «Черноморские магистральные нефтепроводы»
    (АО «Черномортранснефть»)
    ИНН 2315072242
    Адрес: 353902, Краснодарский край, г. Новороссийск, ш. Сухумское, д. 85, к. 1
    Тел.: (8617) 60-34-51

    Испытательный центр

    Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология»)
    ИНН: 7723107453
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: +7 (495) 950-87-00
    E-mail: cmo@cmo.transneft.ru

    Правообладатель

    Акционерное общество «Черноморские магистральные нефтепроводы»
    (АО «Черномортранснефть»)
    ИНН 2315072242
    Адрес: 353902, Краснодарский край, г. Новороссийск, ш. Сухумское, д. 85, к. 1
    Тел.: (8617) 60-34-51

    Резервуары представляют собой конструкцию, состоящую из сборной цилиндрической стенки, монолитного днища и плит на кровли.

    Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты, номинальной вместимостью 10 000 м3.

    Резервуары с заводскими номерами № 9, 10, 11, 12 расположены на территории ЛПДС «Тихорецкая» Тихорецкого РУМН по адресу: 352104, пос. Парковый, Тихорецкого района, Промзона, Краснодарского края.

    Заводской номер нанесен на маркировочную табличку типографским способом в виде цифрового кода.

    Пломбирование резервуаров не предусмотрено.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Эскиз резервуаров ЖБР-10000 и фотография общего вида представлены на рисунках

    1, 2.

    Внешний вид. Резервуары железобетонные цилиндрические (ЖБР-10000), http://oei-analitika.ru
    Внешний вид. Резервуары железобетонные цилиндрические (ЖБР-10000), http://oei-analitika.ru

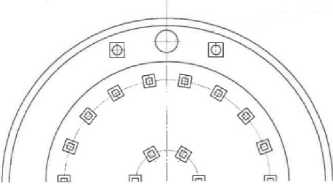

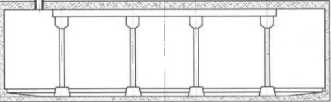

    Рисунок 1 - Эскиз резервуаров ЖБР-10000

    Внешний вид. Резервуары железобетонные цилиндрические (ЖБР-10000), http://oei-analitika.ru

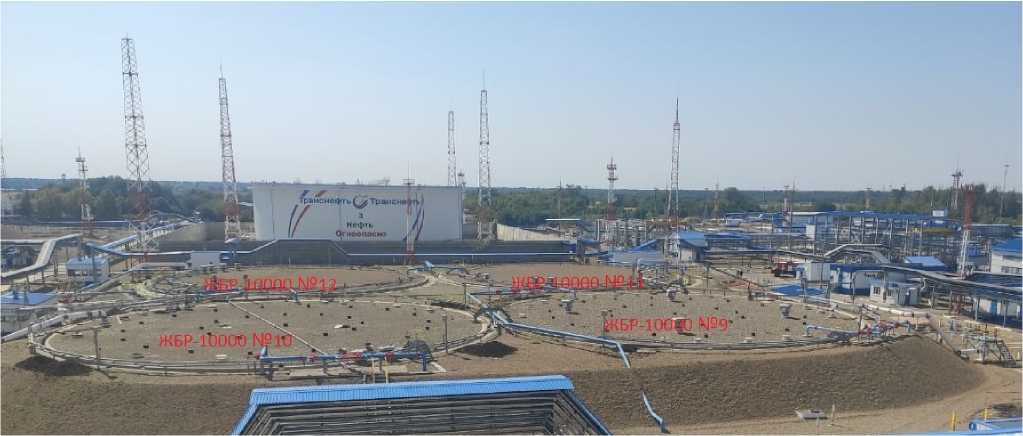

    Рисунок 2 - Фотография общего вида


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Резервуары железобетонные цилиндрические

    ЖБР-10000

    1

    Паспорт

    -

    1


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальная вместимость, м3

    10 000

    Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), %

    ±0,20

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - атмосферное давление, кПа

    от -30 до +50 от 84,0 до 106,7

    Средний срок службы, лет, не менее

    50
