Сведения о средстве измерений: 91763-24 Система измерений количества и показателей качества нефти № 73 ПСП НПС "Махачкала"

Номер по Госреестру СИ: 91763-24
91763-24 Система измерений количества и показателей качества нефти № 73 ПСП НПС "Махачкала"
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 73 ПСП НПС «Махачкала» (далее - СИКН) предназначена для автоматизированных измерений массы нефти.

сертификация программного обеспечения

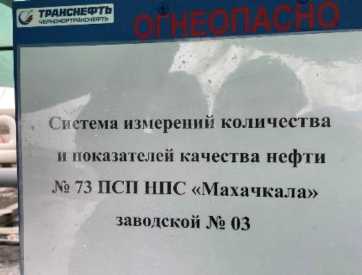

Внешний вид. Система измерений количества и показателей качества нефти № 73 ПСП НПС
Внешний вид.
Система измерений количества и показателей качества нефти № 73 ПСП НПС "Махачкала"
Рисунок № 1

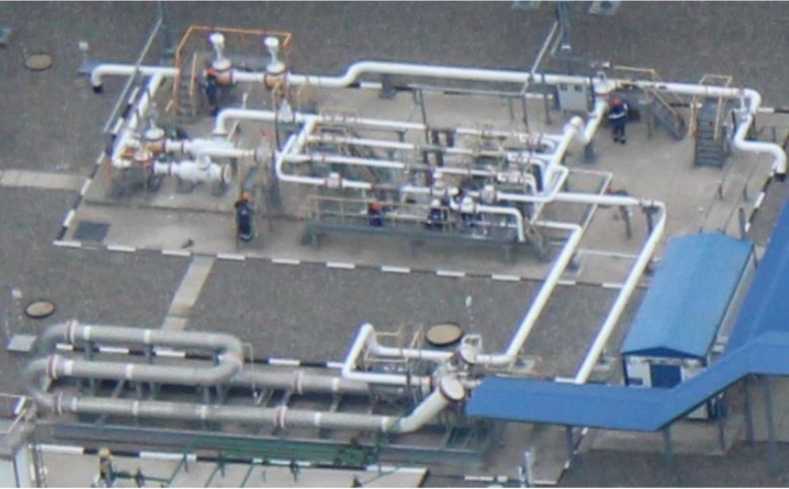

Внешний вид. Система измерений количества и показателей качества нефти № 73 ПСП НПС
Внешний вид.
Система измерений количества и показателей качества нефти № 73 ПСП НПС "Махачкала"
Рисунок № 2

Общие сведения

Дата публикации - 04.04.2024
Срок свидетельства -
Номер записи - 193640
ID в реестре СИ - 1415534
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификаций,

Производитель

Изготовитель - Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть")
Страна - РОССИЯ
Населенный пункт - г. Новороссийск, Краснодарский край
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RT_23 Анализ рынка поверки Барнаула

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№865 от 2024.04.02 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 73 ПСП НПС "Махачкала" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81903-21

 Система измерений количества и показателей качества нефти № 73, 1, 8, 1, 1, 6, 9
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
87718-22

 Установка поверочная, Brooks Compact Prover
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		2 года
88118-23

 Резервуары железобетонные цилиндрические, ЖБР-10000
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
88120-23

 Резервуары железобетонные цилиндрические, ЖБР-10000
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
88121-23

 Резервуар вертикальный стальной цилиндрический, РВС-400
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
88492-23

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110/6 кВ Неберджаевская, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		4 года
88493-23

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) "ЛПДС "Незлобная", ПС 110/10 кВ "Водораздел" ф. 324, ф. 205, ПС 35 кВ "Русская", ЛПДС "Крымская" (ОАО "Новоросцемент"), НПС "Псекупская" (ООО "Агрокомплекс Челбасский"), ПП "Грушовая" (п. Афонка), ПС 110/35/10 "Чеботовская" ОРУ-110 кВ ВЛ-110 кВ "Погорелово", Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		4 года
88571-23

 Резервуар железобетонный вертикальный цилиндрический, ЖБР-10000
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
91763-24

 Система измерений количества и показателей качества нефти № 73 ПСП НПС "Махачкала", Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
91988-24

 Система измерений количества и показателей качества нефти № 464 ПСП "Заречье". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
91989-24

 Система измерений количества и показателей качества нефти № 464 ПСП "Заречье", Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
92017-24

 Система измерений количества и показателей качества нефти № 462 ПСП "Краснодарский", Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
92033-24

 Система измерений количества и показателей качества нефти № 462 ПСП "Краснодарский". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
92369-24

 Система измерений количества и показателей качества нефтепродуктов № 708, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
92722-24

 Резервуар горизонтальный стальной цилиндрический, РГС-20
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
92723-24

 Резервуар горизонтальный стальной цилиндрический, РГС-20
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
92724-24

 Резервуар горизонтальный стальной цилиндрический, РГС-20
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
92807-24

 Система измерений количества и показателей качества нефтепродуктов № 708. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
93943-24

 Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
95485-25

 Резервуары вертикальные стальные цилиндрические, РВСП-30000
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
95695-25

 Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
Отчет - MV_10 Перечень средств поверки, применяемых к конкретному типу СИ

Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.

Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Бесплатный

Кто поверяет Система измерений количества и показателей качества нефти № 73 ПСП НПС "Махачкала" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ДАГЕСТАНСКИЙ ЦСМ"
(RA.RU.311505)		 РСТ
  • нет модификаций
    		•  2 1 0 2 0 2 0 2

    Стоимость поверки Система измерений количества и показателей качества нефти № 73 ПСП НПС "Махачкала" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogC onverter. app

    Номер версии (идентификационный номер) ПО

    1.2.2.1

    Цифровой идентификатор ПО

    d1d130e5

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    SIKNCalc.app

    Идентификационные данные (признаки)

    Значение

    Номер версии (идентификационный номер) ПО

    1.2.2.1

    Цифровой идентификатор ПО

    6ae1b72f

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.1.18

    Цифровой идентификатор ПО

    1994df0b

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.1.20

    Цифровой идентификатор ПО

    6aa13875

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.1.11

    Цифровой идентификатор ПО

    4bc442dc

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.1.28

    Цифровой идентификатор ПО

    58049d20

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.1.3

    Цифровой идентификатор ПО

    29c26fcf

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.1.6

    Цифровой идентификатор ПО

    4c134dd0

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.1.5

    Цифровой идентификатор ПО

    5e6ec20d

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.1.4

    Цифровой идентификатор ПО

    86fff286

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО

    f3578252

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.1.12

    Цифровой идентификатор ПО

    e2edee82

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.1.17

    Цифровой идентификатор ПО

    5b181d66

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.3.1

    Цифровой идентификатор ПО

    62b3744e

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.1.5

    Цифровой идентификатор ПО

    c5136609

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Цифровой идентификатор ПО

    c25888d2

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.1.50

    Цифровой идентификатор ПО

    4ecfdc10

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.1.4

    Цифровой идентификатор ПО

    82dd84f8

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.1.14

    Цифровой идентификатор ПО

    c14a276b

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО

    8da9f5c4

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Идентификационные данные (признаки)

    Значение

    Цифровой идентификатор ПО

    41986ac5

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.2.1

    Цифровой идентификатор ПО

    adde66ed

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.1.2

    Цифровой идентификатор ПО

    2a3adf03

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Цифровой идентификатор ПО

    c73ae7b9

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.1.34

    Цифровой идентификатор ПО

    df6e758c

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.1.33

    Цифровой идентификатор ПО

    37cc413a

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Примечания:

    -Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе;

    - Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде строчных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв.


    Знак утверждения типа

    Знак утверждения типа

    наносится справа в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 73 АО «Черномортранснефть», аттестована АО «Транснефть - Метрология», свидетельство об аттестации методики (метода измерений) № 383-RA.RU.312546-2023 от 08.09.2023.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п. 6.1.1;

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»)

    ИНН 2315072242

    Юридический адрес: 353911, Краснодарский край, г.о. город Новороссийск, г. Новороссийск, ш. Сухумское, д. 85, к. 1

    Изготовитель


    Акционерное   общество   «Черноморские
    (АО «Черномортранснефть»)
    ИНН 2315072242
    		 магистральные
    		 нефтепроводы»
    Адрес:    353911,    Краснодарский    край,
    г. Новороссийск, ш. Сухумское, д. 85, к. 1
    		 г.о.     город
    		 Новороссийск,

    Испытательный центр


    Акционерное общество «Транснефть -
    		 Автоматизация
    		 и Метрология»
    (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: (495) 950-87-00, факс: (495) 950-85-97
    Web-сайт: https://m etrol ogy .transneft.ru/
    E-mail: tam@transneft.ru

    Правообладатель

    Акционерное общество «Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»)
    ИНН 2315072242
    Юридический адрес: 353911, Краснодарский край, г.о. город Новороссийск, г. Новороссийск, ш. Сухумское, д. 85, к. 1

    Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти. При прямом методе динамических измерений массу брутто нефти измеряют при помощи счетчиков-расходомеров массовых и результат измерений массы брутто получают непосредственно.

    СИКН заводской № 03, представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из:

    • - блока измерений количества нефти (далее - БИЛ), включающий в себя три рабочие и одну контрольно - резервную измерительные линии;

    • - блока измерений показателей качества нефти (далее - БИК);

    • - системы сбора и обработки информации (далее - СОИ), включающие в себя комплекс измерительно вычислительный ТН-01 и контроллера программируемого логического REGUL RX00;

    • - трубопоршневой поверочной установки (далее - ТПУ);

    • - системы дренажа.

    В состав СИКН входит измерительный канал (ИК) объемного расхода нефти в БИК метрологические характеристики которого определяются комплектным методом приведены в таблице 4.

    В состав СИКН входят средства измерений (СИ), приведенные в таблице 1.

    Таблица 1 - Перечень СИ

    Наименование СИ

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Счетчики-расходомеры массовые Micro Motion (модификации

    DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF) модели CMF400 в комплекте с преобразователем модели 2700 (далее - СРМ)

    45115-10,

    13425-01

    Датчики температуры 644, 3144Р

    39539-08

    Преобразователи давления измерительные 3051

    14061-99, 14061-04,

    14061-10

    Наименование СИ

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи плотности жидкости измерительные (мод. 7835, 7845, 7846, 7847) модели 7835

    15644-06

    Преобразователь плотности жидкости измерительный CDM

    63515-16

    Преобразователи плотности и вязкости жидкости измерительные (мод. 7825, 7826, 7827, 7828, 7829) модели 7829

    15642-06

    Влагомеры нефти поточные УДВН-1пм*

    14557-05

    Двунаправленная трубопоршневая поверочная установка для жидкостей фирмы «Daniel» Ду от 8" до 42" (далее - ТПУ)

    20054-00

    Комплекс измерительно вычислительный ТН-01 (далее - ИВК)

    67527-17

    Контроллеры программируемые логические REGUL RX00 (далее - ПЛК)

    63776-16

    * Применяется при температуре среды от +5 до +40 °C и диапазоне плотности измеряемой среды от 817 до 920 кг/м3.

    В состав СИКН входят: показывающие СИ давления и температуры нефти утвержденных типов и расходомер ультразвуковой UFM 3030К заводской № 2712 (далее -УЗР).

    СИКН обеспечивает выполнение следующих основных функций:

    • - автоматическое измерение массы брутто нефти и массового расхода нефти прямым методом динамических измерений в рабочих диапазонах расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;

    • - вычисление массы нетто нефти с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

    • - автоматическое измерение температуры, давления, плотности, кинематической вязкости, объемной доли воды в нефти;

    • - поверка и контроль метрологических характеристик СРМ с помощью ТПУ;

    • - автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;

    • - защита алгоритма и программы СИКН от несанкционированного доступа установкой паролей разного уровня доступа;

    • - регистрация и хранение результатов измерений, формирование отчетов.

    Фотографии общего вида СИКН представлена на рисунке 1. Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

    Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 73 ПСП НПС

    Рисунок 1 - Общий вид СИКН

    Внешний вид. Система измерений количества и показателей качества нефти № 73 ПСП НПС

    Рисунок 2 - Информационная табличка СИКН


    Таблица 6 - Комплектность СИКН

    Наименование

    Обозначение

    Количество

    Система измерений количества и показателей качества нефти № 73 ПСП НПС «Махачкала»

    -

    1 шт.

    Инструкция по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Метрологические и основные технические характеристики, включая показатели

    точности и показатели качества измеряемой среды, приведены в таблицах 3, 4, 5.

    Таблица 3 - Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти*, т/ч

    от 120 до 800

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    * - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений

    Таблица 4 - Состав и основные метрологические характеристики ИК объемного расхода нефти с комплектным методом определения метрологических характеристик

    Номер ИК

    Наименование

    ИК

    Количество ИК (место установки)

    Состав ИК

    Диапазон измерений

    Пределы допускаемой относительной погрешности ИК

    Первичный измерительный преобразователь

    Вторичная часть

    1

    ИК объемного расхода нефти в БИК

    1 (БИК)

    УЗР заводской №2712

    ПЛК

    от 0,7 до

    4,8 м3/ч*

    ±5,0 %

    *- указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений

    Таблица 5 - Основные технические характеристики

    Наименование характеристики

    Значение

    Измеряемая среда

    Нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

    Избыточное давление измеряемой среды, МПа

    от 0,2 до 6,3

    Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа, не более:

    • - в режиме измерений

    • - в режиме поверки

    0,2

    0,4

    Режим работы

    непрерывный

    Диапазон температуры измеряемой среды, °С

    от 0 до +40

    Плотность измеряемой среды в рабочем диапазоне температуры, кг/м3

    от 817 до 930

    Кинематическая вязкость в рабочем диапазоне температуры, мм2/с (сСт)

    от 4 до 250

    Массовая доля воды, %, не более

    0,5

    Массовая доля механических примесей, %, не более

    0,05

    Массовая концентрация хлористых солей, мг/дм3, не более

    100

    Содержание свободного газа

    Не допускается

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    220122 / 380Ц8

    50±1

    Наименование характеристики

    Значение

    Условия эксплуатации:

    а) температура окружающей среды, °С:

    - в месте установки оборудования СОИ

    от +18 до +25

    - в месте установки БИЛ

    от -35 до +40

    б) относительная влажность в месте установки оборудова-

    ния СОИ, %

    от 30 до 80

    в) атмосферное давление, кПа

    от 84 до 106

    Средний срок службы, лет, не менее

    15
