Номер по Госреестру СИ: 92724-24
92724-24 Резервуар горизонтальный стальной цилиндрический
(РГС-20)
Назначение средства измерений:
Резервуар горизонтальный стальной цилиндрический РГС-20 (далее - резервуар) предназначен для измерения объёма нефтепродуктов при приёме, хранении и отпуске.
Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 1
Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 2
Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 3
Общие сведения
Дата публикации - 26.07.2024
Срок свидетельства -
Номер записи - 194558
ID в реестре СИ - 1417836
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть")
Страна - РОССИЯ
Населенный пункт - г. Новороссийск, Краснодарский край
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1727 от 2024.07.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуар горизонтальный стальной цилиндрический (РГС-20)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81903-21 |
Система измерений количества и показателей качества нефти № 73, 1, 8, 1, 1, 6, 9 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
87718-22 |
Установка поверочная, Brooks Compact Prover Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
2 года |
|
88118-23 |
Резервуары железобетонные цилиндрические, ЖБР-10000 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
88120-23 |
Резервуары железобетонные цилиндрические, ЖБР-10000 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
88121-23 |
Резервуар вертикальный стальной цилиндрический, РВС-400 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
88492-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110/6 кВ Неберджаевская, Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
4 года |
|
88493-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) "ЛПДС "Незлобная", ПС 110/10 кВ "Водораздел" ф. 324, ф. 205, ПС 35 кВ "Русская", ЛПДС "Крымская" (ОАО "Новоросцемент"), НПС "Псекупская" (ООО "Агрокомплекс Челбасский"), ПП "Грушовая" (п. Афонка), ПС 110/35/10 "Чеботовская" ОРУ-110 кВ ВЛ-110 кВ "Погорелово", Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
4 года |
|
88571-23 |
Резервуар железобетонный вертикальный цилиндрический, ЖБР-10000 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
91763-24 |
Система измерений количества и показателей качества нефти № 73 ПСП НПС "Махачкала", Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
91988-24 |
Система измерений количества и показателей качества нефти № 464 ПСП "Заречье". Резервная схема учета, Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
91989-24 |
Система измерений количества и показателей качества нефти № 464 ПСП "Заречье", Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
92017-24 |
Система измерений количества и показателей качества нефти № 462 ПСП "Краснодарский", Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
92033-24 |
Система измерений количества и показателей качества нефти № 462 ПСП "Краснодарский". Резервная схема учета, Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
92369-24 |
Система измерений количества и показателей качества нефтепродуктов № 708, Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
92722-24 |
Резервуар горизонтальный стальной цилиндрический, РГС-20 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
92723-24 |
Резервуар горизонтальный стальной цилиндрический, РГС-20 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
92724-24 |
Резервуар горизонтальный стальной цилиндрический, РГС-20 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
92807-24 |
Система измерений количества и показателей качества нефтепродуктов № 708. Резервная схема учета, Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
93943-24 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
95485-25 |
Резервуары вертикальные стальные цилиндрические, РВСП-30000 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
95695-25 |
Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета, Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Резервуар горизонтальный стальной цилиндрический (РГС-20)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Резервуар горизонтальный стальной цилиндрический (РГС-20)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости статических измерениях, массового и объёмного расходов жидкости».
и вместимости при
Акционерное общество «Черноморские
(АО «Черномортранснефть»)
ИНН 2315072242
Юридический адрес: 353902, Краснодарский г. Новороссийск, ш. Сухумское, д. 85, к. 1
магистральные
край, г.о.
г.
нефтепроводы»
Новороссийск,
Испытательный центр
Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») ИНН: 7723107453Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: +7 (495) 950-87-00
E-mail: cmo@cmo.transneft.ru
Принцип действия резервуара основан на заполнении его нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную горизонтальную конструкцию, состоящую из цилиндрической стенки, днища и крышки. Тип размещения - подземный.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар РГС-20 с заводским номером 3О2 расположен на территории НПП ПП «Шесхарис» ПК «Шесхарис» по адресу: 353911, Краснодарский край, г. Новороссийск, ул. Шесхарис.
Заводской номер, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации, нанесен типографским способом в виде цифрового кода на маркировочную табличку, расположенную на горловине резервуара.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.
Эскиз резервуара представлен на рисунке 1.

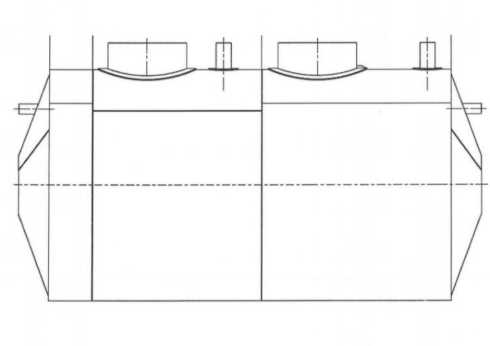

Рисунок 1 - Эскиз резервуара РГС-20
Место нанесения заводского номера резервуара представлено на рисунке 2.

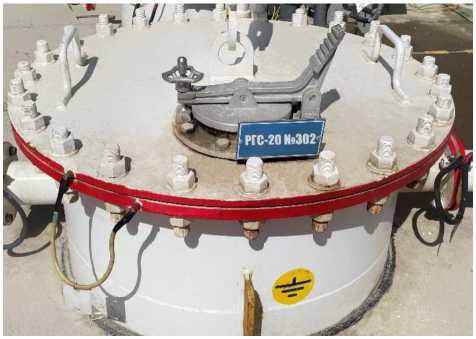

Рисунок 2 - Место нанесения заводского номера резервуара РГС-20
Замерной люк резервуара представлен на рисунке 3.

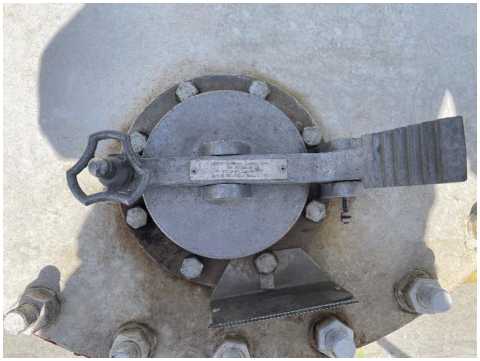

Рисунок 3 - Замерной люк резервуара РГС-20
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % |
± 0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
