Сведения о средстве измерений: 88240-23 Резервуары стальные вертикальные цилиндрические

Номер по Госреестру СИ: 88240-23
88240-23 Резервуары стальные вертикальные цилиндрические
(РВС-20000)

Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-20000 (далее - резервуары) предназначены для измерения объёма нефти и нефтепродуктов, а также для их приёма, хранения и отпуска.

сертификация программного обеспечения
Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3

Общие сведения

Дата публикации - 08.06.2023
Срок свидетельства -
Номер записи - 190268
ID в реестре СИ - 1405925
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РВС-20000, Нет модификации,

Производитель

Изготовитель - Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 1825 дн.

Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-20000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79715-20

Система измерений количества и показателей качества нефти № 448 резервная схема учета,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск)
ОТ
МП
1 год
80293-20

Система измерений количества и показателей качества нефти № 448,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск)
ОТ
МП
1 год
81788-21

Установка поверочная на базе лопастного счетчика, 1, 8, 1, 0, 6, 5
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск)
ОТ
МП
1 год
85050-22

Система измерений количества и показателей качества нефти № 96,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск)
ОТ
МП
1 год
85172-22

Система измерений количества и показателей качества нефти № 449. Резервная схема учета,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск)
ОТ
МП
1 год
85207-22

Система измерений количества и показателей качества нефти № 449,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск)
ОТ
МП
1 год
86017-22

Установка поверочная на базе лопастного счетчика СИКН №448, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск)
ОТ
МП
1 год
88240-23

Резервуары стальные вертикальные цилиндрические, РВС-20000
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск)
ОТ
МП
5 лет
91236-24

Резервуар стальной вертикальный цилиндрический, РВС-20000
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск)
ОТ
МП
5 лет
91237-24

Резервуар стальной вертикальный цилиндрический, РВСП-10000
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск)
ОТ
МП
5 лет
92987-24

Система измерений количества и показателей качества нефти № 722. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск)
ОТ
МП
1 год
92987-24

Система измерений количества и показателей качества нефти № 722. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск)
ОТ
МП
1 год
95125-25

Система измерений количества и показателей качества нефти № 722, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск)
ОТ
МП
1 год
95366-25

Система измерений количества и показателей качества нефти № 452. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск)
ОТ
МП
1 год

Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-20000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ"
(RA.RU.311926)
  • РВС-20000
  • 1 0 1 0 1 0 1
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Нет модификации
  • 4 0 4 0 4 0 4

    Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-20000)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах»;

    ФР.1.29.2021.40085 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Транснефть - Западная Сибирь»

    (АО «Транснефть - Западная Сибирь»)

    ИНН 5502020634

    Адрес: 644033, Омская обл., г. Омск, ул. Красный Путь, д. 111, к. 1

    Тел.: (3812) 65-35-02,

    Факс: (3812) 65-98-46

    Изготовитель

    Акционерное общество «Транснефть - Западная Сибирь»
    (АО «Транснефть - Западная Сибирь»)
    ИНН 5502020634
    Адрес: 644033, Омская обл., г. Омск, ул. Красный Путь, д. 111, к. 1
    Тел.: (3812) 65-35-02,
    Факс: (3812) 65-98-46

    Испытательный центр

    Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология»)
    ИНН: 7723107453
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: +7 (495) 950-87-00
    E-mail: cmo@cmo.transneft.ru

    Правообладатель

    Акционерное общество «Транснефть - Западная Сибирь»
    (АО «Транснефть - Западная Сибирь»)
    ИНН 5502020634
    Адрес: 644033, Омская обл., г. Омск, ул. Красный Путь, д. 111, к. 1
    Тел.: (3812) 65-35-02,
    Факс: (3812) 65-98-46

    Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определённого уровня, соответствующего объёму согласно градуировочной таблицы.

    Резервуары представляют собой стальную вертикальную конструкцию цилиндрической формы, номинальной вместимостью 20000 м3.

    Резервуары РВС-20000 с заводскими номерами 101, 102, 103, 104 расположены на территории АО «Транснефть - Западная Сибирь», Новосибирская область, с. Сокур, ЛПДС «Сокур».

    Заводские номера нанесены на резервуары методом аэрографии в виде цифрового кода.

    Пломбирование резервуаров не предусмотрено.

    Нанесение знака поверки на средство измерений не предусмотрено. Общий вид резервуаров представлены на рисунках 1-4.

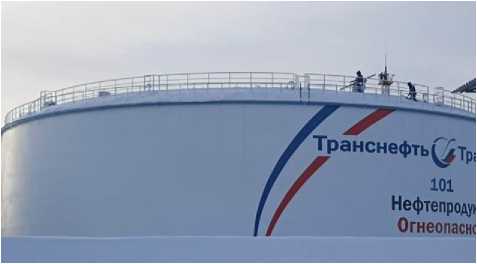

    Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС-20000), http://oei-analitika.ru

    Рис. 1 - Общий вид РВС-20000 зав.№101

    Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС-20000), http://oei-analitika.ru

    [нснефть^^Трансн -Фть

    102 i ,L; Нефтепродукт       - ■

    Огнеопасно

    Рис. 2 - Общий вид РВС-20000 зав.№101

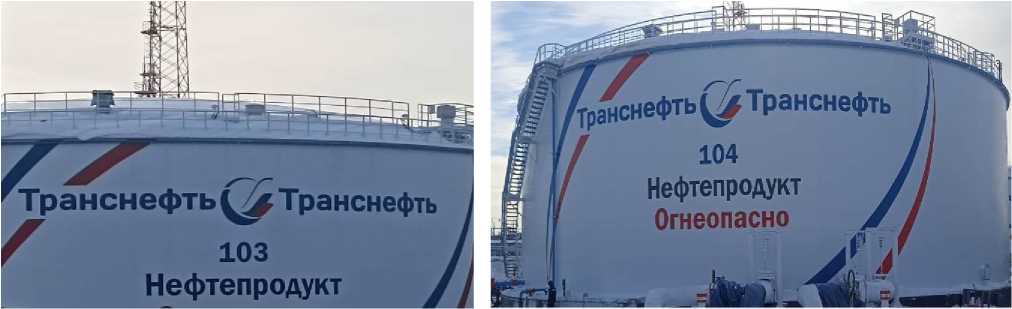

    Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС-20000), http://oei-analitika.ru

    Рис. 4 - Общий вид РВС-20000 зав.№104

    Рис. 3 - Общий вид РВС-20000 зав.№103


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Резервуар стальной вертикальный цилиндрический

    РВС-20000

    1

    Паспорт

    -

    1


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальная вместимость, м3

    20000

    Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %

    ±0,1

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - атмосферное давление, кПа

    от -50 до +50 от 84,0 до 106,7

    Габаритные размеры:

    • - диаметр, мм

    • - высота, мм

    45650

    11940

    Средний срок службы, лет, не менее

    50
