Сведения о средстве измерений: 92987-24 Система измерений количества и показателей качества нефти № 722. Резервная схема учета

Номер по Госреестру СИ: 92987-24
92987-24 Система измерений количества и показателей качества нефти № 722. Резервная схема учета
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 722. Резервная схема учета (далее по тексту - СИКН) предназначена для автоматизированных измерений массы нефти и показателей качества нефти при проведении учетных операций между АО «Транснефть-Западная Сибирь» и АО «КазТрансОйл».

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефти № 722. Резервная схема учета, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти № 722. Резервная схема учета
Рисунок № 1

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194791
ID в реестре СИ - 1418270
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2001 от 2024.08.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 722. Резервная схема учета (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79715-20

 Система измерений количества и показателей качества нефти № 448 резервная схема учета,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
80293-20

 Система измерений количества и показателей качества нефти № 448,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
81788-21

 Установка поверочная на базе лопастного счетчика, 1, 8, 1, 0, 6, 5
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
85050-22

 Система измерений количества и показателей качества нефти № 96,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
85172-22

 Система измерений количества и показателей качества нефти № 449. Резервная схема учета,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
85207-22

 Система измерений количества и показателей качества нефти № 449,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
86017-22

 Установка поверочная на базе лопастного счетчика СИКН №448, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
88240-23

 Резервуары стальные вертикальные цилиндрические, РВС-20000
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		5 лет
91236-24

 Резервуар стальной вертикальный цилиндрический, РВС-20000
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		5 лет
91237-24

 Резервуар стальной вертикальный цилиндрический, РВСП-10000
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		5 лет
92987-24

 Система измерений количества и показателей качества нефти № 722. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
92987-24

 Система измерений количества и показателей качества нефти № 722. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
95125-25

 Система измерений количества и показателей качества нефти № 722, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
95366-25

 Система измерений количества и показателей качества нефти № 452. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
Отчет - MV_7 Расходомеры, теплосчетчики (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти № 722. Резервная схема учета (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Система измерений количества и показателей качества нефти № 722. Резервная схема учета (Обозначение отсутствует)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.

ПО АРМ оператора не содержит метрологически значимой части.

Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 -

данные ПО СИКН

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AnalogC onverter. app

Номер версии (идентификационный номер) ПО

1.2.14.1

Цифровой идентификатор ПО

9319307D

Идентификационное наименование ПО

SIKNCalc.app

Номер версии (идентификационный номер) ПО

1.7.14.3

Цифровой идентификатор ПО

17D43552

Идентификационное наименование ПО

Sarasota.app

Номер версии (идентификационный номер) ПО

1.1.14.18

Цифровой идентификатор ПО

5FD2677A

Идентификационное наименование ПО

MI3265.app

Номер версии (идентификационный номер) ПО

1.6.14.3

Цифровой идентификатор ПО

4EF156E4

Идентификационное наименование ПО

PP 78xx.app

Номер версии (идентификационный номер) ПО

1.1.14.20

Цифровой идентификатор ПО

CB6B884C

Идентификационное наименование ПО

MI1974.app

Номер версии (идентификационный номер) ПО

1.6.14.11

Цифровой идентификатор ПО

116E8FC5

Пр одолжение таблицы 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3233.app

Номер версии (идентификационный номер) ПО

1.1.14.28

Цифровой идентификатор ПО

3836BADF

Идентификационное наименование ПО

MI3266.app

Номер версии (идентификационный номер) ПО

1.6.14.6

Цифровой идентификатор ПО

4D07BD66

Идентификационное наименование ПО

MI3267.app

Номер версии (идентификационный номер) ПО

1.6.14.5

Цифровой идентификатор ПО

D19D9225

Идентификационное наименование ПО

MI3287.app

Номер версии (идентификационный номер) ПО

1.6.14.4

Цифровой идентификатор ПО

3A4CE55B

Идентификационное наименование ПО

MI3312.app

Номер версии (идентификационный номер) ПО

1.1.14.30

Цифровой идентификатор ПО

E56EAB1E

Идентификационное наименование ПО

MI3380.app

Номер версии (идентификационный номер) ПО

1.6.14.12

Цифровой идентификатор ПО

23F21EA1

Идентификационное наименование ПО

KMH PP.app

Номер версии (идентификационный номер) ПО

1.1.14.17

Цифровой идентификатор ПО

71C65879

Идентификационное наименование ПО

KMH PP AREOM.app

Номер версии (идентификационный номер) ПО

1.3.14.1

Цифровой идентификатор ПО

62C75A03

Идентификационное наименование ПО

KMH MPR MPR.app

Номер версии (идентификационный номер) ПО

1.1.14.4

Цифровой идентификатор ПО

6A8CF172

Идентификационное наименование ПО

MI2816.app

Номер версии (идентификационный номер) ПО

1.1.14.5

Цифровой идентификатор ПО

B8DF3368

Идентификационное наименование ПО

MI3151.app

Номер версии (идентификационный номер) ПО

1.1.14.21

Цифровой идентификатор ПО

F3B1C494

Пр одолжение таблицы 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3272.app

Номер версии (идентификационный номер) ПО

1.1.14.50

Цифровой идентификатор ПО

232DDC3F

Идентификационное наименование ПО

MI3288.app

Номер версии (идентификационный номер) ПО

1.1.14.14

Цифровой идентификатор ПО

32D8262B

Идентификационное наименование ПО

MI3155.app

Номер версии (идентификационный номер) ПО

1.1.14.30

Цифровой идентификатор ПО

F70067AC

Идентификационное наименование ПО

MI3189.app

Номер версии (идентификационный номер) ПО

1.1.14.21

Цифровой идентификатор ПО

35DD379D

Идентификационное наименование ПО

KMH PV.app

Номер версии (идентификационный номер) ПО

1.1.14.1

Цифровой идентификатор ПО

9F5CD8E8

Идентификационное наименование ПО

KMH PW.app

Номер версии (идентификационный номер) ПО

1.1.14.2

Цифровой идентификатор ПО

5C9E0FFE

Идентификационное наименование ПО

MI2974.app

Номер версии (идентификационный номер) ПО

1.1.14.21

Цифровой идентификатор ПО

AB567359

Идентификационное наименование ПО

MI3234.app

Номер версии (идентификационный номер) ПО

1.1.14.34

Цифровой идентификатор ПО

ED6637F5

Идентификационное наименование ПО

GOSTR8908.app

Номер версии (идентификационный номер) ПО

1.1.14.33

Цифровой идентификатор ПО

8D37552D

Примечания

  • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

  • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

  • 3. Алгоритм вычисления цифрового идентификатора - CRC32


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Инструкция. Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти № 722 Омской ЛПДС Омского РНУ АО «Транснефть - Западная Сибирь», свидетельство об аттестации № 434-RA.RU.312546-2024 от 02.05.2024.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Сибирь»

Западная

Акционерное общество «Транснефть (АО «Транснефть - Западная Сибирь») ИНН 5502020634

Юридический адрес: 644033, г. Омск, ул. Красный путь, д. № 111, к. 1

Изготовитель

Западная
Сибирь»
Акционерное общество «Транснефть (АО «Транснефть - Западная Сибирь»)
ИНН 5502020634
Адрес: 644033, г. Омск, ул. Красный путь, д. № 111, к. 1

Испытательный центр

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: (495) 950-87-00
Факс: (495) 950-85-97
W eb-сайт: https://metrology.transneft.ru/
E-mail: cmo@cmo.transneft.ru

Правообладатель

Сибирь»
Западная
Акционерное общество «Транснефть (АО «Транснефть - Западная Сибирь») ИНН 5502020634
Юридический адрес: 644033, г. Омск, ул. Красный путь, д. № 111, к. 1

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

  • - объёма нефти с помощью преобразователей расхода, давления и температуры;

  • - плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.

СИКН, заводской № 722, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из узла резервной схемы учета (УРСУ), блока измерений показателей качества нефти (далее по тексту - БИК), системы сбора и обработки информации. УРСУ состоит из одной измерительной линий.

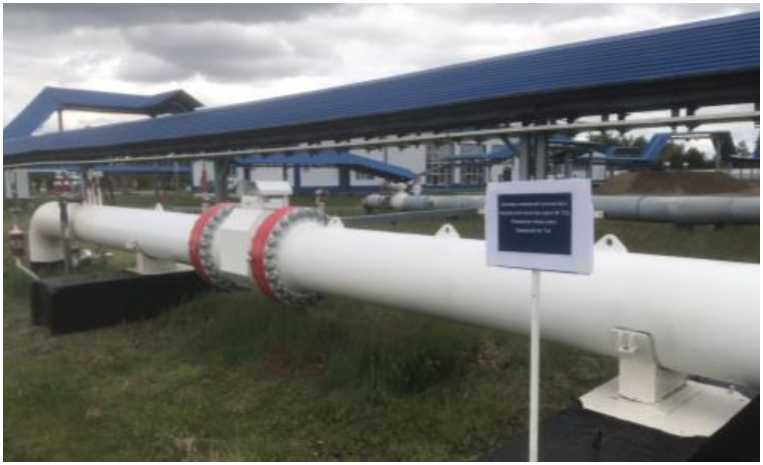

Общий вид СИКН представлен на рисунке 1.

Внешний вид. Система измерений количества и показателей качества нефти № 722. Резервная схема учета (Обозначение отсутствует), http://oei-analitika.ru

Рисунок 1 - Общий вид СИКН

В состав СИКН входят средства измерений, приведенные в таблице 1.

Таблица 1 -

Наименование средств измерений

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Преобразователи расхода жидкости ультразвуковые DFX-ММ

79419-20

Датчики давления Агат- 100МТ

74779-19

Термопреобразователи прецизионные ПТ 0304-ВТ

77963-20

Преобразователи давления измерительные EJХ

28456-09

Датчики температуры 3144Р

39539-08

Расходомер ультразвуковой UFM 3030

48218-11

Преобразователи плотности жидкости измерительные 7835

52638-13

Преобразователи плотности и вязкости жидкости измерительные модели 7829

15642-06

Влагомеры нефти поточные УД,ВН-1пм*

14557-10

Анализаторы серы ASOMA 682T-HP

50181-12

Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

67527-17

* Применяется при температуре нефти не менее +5 °С.

В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В состав СИКН входит БИК общий с системой измерений количества и показателей качества нефти № 722.

СИКН обеспечивает выполнение следующих функций:

  • - автоматическое вычисление массы брутто нефти;

  • - автоматизированное вычисление массы нетто нефти;

  • - автоматическое измерение объемного влагосодержания, плотности, динамической вязкости, температуры и давления нефти;

  • - вычисление массы нетто нефти с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

  • - поверку и контроль метрологических характеристик преобразователя расхода по установке поверочной трубопоршневой двунаправленной (регистрационный №20054-06);

  • - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

  • - защиту информации от несанкционированного доступа.

Заводской номер СИКН нанесен типографским методом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

Пломбировка СИКН не предусмотрена.

Нанесение знака поверки на СИКН не предусмотрено.

Система измерений количества и показателей качества нефти № 722. Резервная схема учета Заводской № 722

Рисунок 2 - Информационная табличка СИКН


Таблица 5 - Комплектность СИКН

Наименование

Обозначение

Количество шт./ экз.

Система измерений количества и показателей качества нефти № 722. Резервная схема учета

-

1

Инструкция по эксплуатации

-

1

Методика поверки

-

1


Таблица 3 - Метрологические характеристики СИКН

Наименование характеристики

Значение

Диапазон измерений расхода нефти*, м3/ч

от 380 до 4800

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Давление нефти в СИКН с учетом ее подключения к технологическим трубопроводам, МПа

  • - рабочее

  • - минимальное значение избыточного давления на выходе СИКН

  • - максимально допустимое

от 0,18 до 6,30

0,18

6,3

Режим работы СИКН

постоянный

Измеряемая среда

нефть

по ГОСТ Р 51858-2002

Физико-химические свойства измеряемой среды:

  • - температура, °С

  • - плотность в рабочем диапазоне температуры, кг/м3

  • - кинематическая вязкость в рабочем диапазоне температуры, мм2/с (сСт)

  • - массовая доля воды, %, не более

  • - массовая концентрация хлористых солей, мг/дм3, не более

  • - массовая доля механических примесей, %, не более

  • - содержание свободного газа

от -10 до +30

от 750 до 920

от 0,5 до 80,0

0,5

100

0,05

не допускается

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

220±22, 380±38

50±1

Условия эксплуатации:

а) температура окружающей среды, °С:

  • - в месте установки УРСУ

  • - в месте установки ИВК

б) относительная влажность в месте установки ИВК, %

в) атмосферное давление, кПа

от -37,8 до +34,3 от +10 до +35 от 30 до 80

от 84,0 до 106,7

Средний срок службы, лет, не менее

20


Настройки внешнего вида
Цветовая схема
Ширина
Левая панель
