Номер по Госреестру СИ: 88353-23
88353-23 Акселерометры
(ASM 18X)
Назначение средства измерений:
Акселерометры ASM 18X (далее - акселерометры) предназначены для измерений виброускорения.

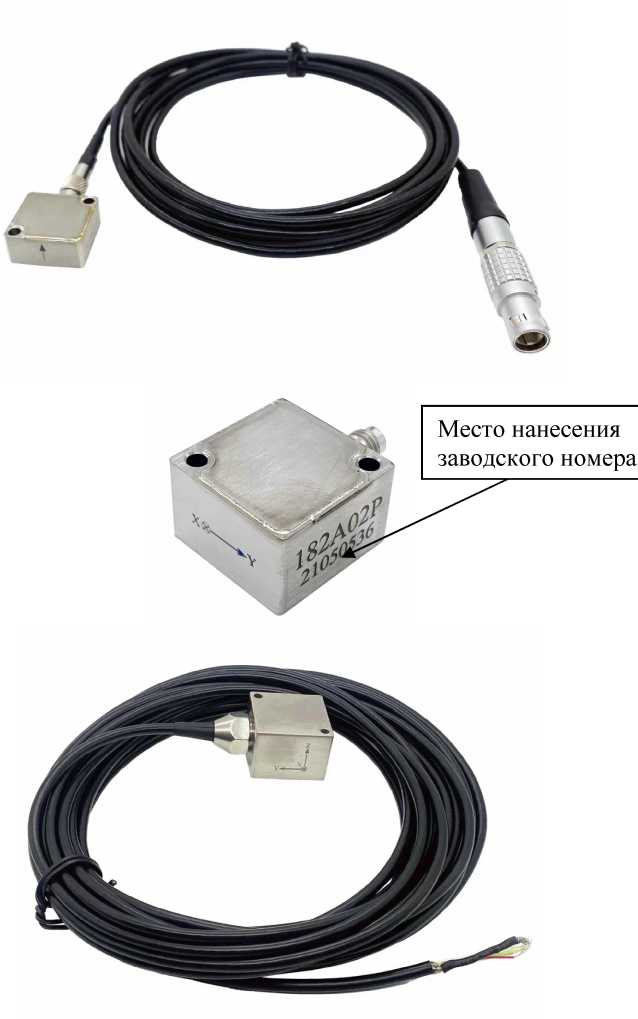

Внешний вид.
Акселерометры
Рисунок № 1
Общие сведения
Дата публикации - 17.10.2023
Срок свидетельства - 01.03.2028
Номер записи - 190398
ID в реестре СИ - 1406107
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ASM183A10P, ASM183A05P, 183А10Р, 183A50P, 183A200P, 183A10P, 181A50P, 181A100P, 181A02,
Производитель
Изготовитель - "YMC PIEZOTRONICS INC."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Статистика
Кол-во поверок - 85
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 26
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№450 от 2023.03.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2381 от 2024.10.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1366 от 2023.06.30 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 1 марта 2023 г. № 450 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Акселерометры (ASM 18X)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "YMC PIEZOTRONICS INC."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88353-23 01.03.2028 |
Акселерометры , ASM 18X "YMC PIEZOTRONICS INC." (КИТАЙ ) |
ОТ МП |
3 года |
|
89933-23 05.09.2028 |
Акселерометры трехосевые, ASM "YMC PIEZOTRONICS INC." (КИТАЙ ) |
ОТ МП |
3 года |
|
91895-24 16.04.2029 |
Акселерометры промышленные, ASM 15XA "YMC PIEZOTRONICS INC." (КИТАЙ ) |
ОТ МП |
3 года |
|
92839-24 09.08.2029 |
Измерители вихретоковые, ASM 401DXX "YMC PIEZOTRONICS INC." (КИТАЙ ) |
ОТ МП |
2 года |
|
92839-24 09.08.2029 |
Измерители вихретоковые, ASM 401DXX "YMC PIEZOTRONICS INC." (КИТАЙ ) |
ОТ МП |
2 года |
Кто поверяет Акселерометры (ASM 18X)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 56 | 56 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПМЦ" (RA.RU.312726) | 23 | 1 | 23 | 0 | 0 | 23 | 23 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Акселерометры (ASM 18X)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Подготовка к работе» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Правообладатель«YMC PIEZOTRONICS INC.», Китай
Адрес: Китай, г. Янчжоу, Xiangyun Road, №. 47
Телефон: +86-514-87960802
Web-сайт: www.chinaymc.com
Изготовитель
«YMC PIEZOTRONICS INC.», КитайАдрес: Китай, г. Янчжоу, Xiangyun Road, №. 47
Телефон: +86-514-87960802
Web-сайт: www.chinaymc.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«YMC PIEZOTRONICS INC.», КитайАдрес: Китай, г. Янчжоу, Xiangyun Road, №. 47
Телефон: +86-514-87960802
Web-сайт: www.chinaymc.com
Принцип действия акселерометров основан на изменении емкости чувствительного элемента при перемещении инерционной массы под действием виброускорения и преобразования измеренной емкости в выходной сигнал.
Акселерометры представляют собой микроэлектромеханические системы (МЭМС) и состоят из чувствительного элемента и электронной схемы, заключенных в едином металлическом корпусе.
Акселерометры выпускаются в однокомпонентном, двухкомпонентном и трехкомпонентном исполнении и имеют следующие модификации:
-
- однокомпонентные: 181A02, 181A02P, 181A05, 181A05P, 181A10P, 181A20, 181A50P, 181A100P, 181A200P;
-
- двухкомпонентные: 182A02, 182A02P, 182A05, 182A05P, 182A10P, 182A20, 182A50P, 182A100P, 182A200P;
-
- трехкомпонентные: 183A02, 183A02P, 183A05, 183A05P, 183A10P, 183A20, 183A50P, 183A100P, 183A200P.
Модификации акселерометров отличаются номинальным коэффициентом преобразования, диапазоном измерений, рабочим диапазоном частот, габаритными размерами и массой. Дополнительно акселерометры могут выпускаться в исполнении со встроенной памятью TEDS, предназначенной для хранения информации о калибровке, заводском номере, коэффициенте преобразования, при этом к модификации добавляется префикс TE.
Общий вид акселерометров представлен на рисунке 1. Акселерометры не подлежат пломбированию.
Заводские (серийные) номера акселерометров в числовом формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид акселерометров ASM 18X
Программное обеспечение отсутствует.
Таблица 1 -
|
Наименование характеристики |
Значение | ||||||||
|
181А02, 182А02, 183А02 |
181А02Р, 182А02Р, 183А02Р |
181А05, 182А05, 183А05 |
181А05Р, 182А05Р, 183А05Р |
181А10Р, 182А10Р, 183А10Р |
181А20, 182А20, 183А20 |
181А50Р, 182А50Р, 183А50Р |
181А100Р, 182А100Р, 183А100Р |
181А200Р, 182А200Р, 183А200Р | |
|
Номинальное значение коэффициента преобразования на базовой частоте, мВ/(м с'2) |
102 |
102 |
30,6 |
30,6 |
20,4 |
10,2 |
4,08 |
2,04 |
1,02 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, % |
±10 |
±10 |
±10 |
±10 |
±10 |
±10 |
±10 |
±10 |
±10 |
|
Диапазон измерений амплитудных значений виброускорения, м/с2 |
от 0,01 до 19,6 |
от 0,005 до 19,6 |
от 0,01 до 49 |
от 0,005 до 49 |
от 0,01 до 98 |
от 0,01 до 196 |
от 0,01 до 490 |
от 0,01 до 980 |
от 0,01 до 1960 |
|
Базовая частота, Гц |
63 |
63 |
63 |
63 |
160 |
160 |
160 |
160 |
160 |
|
Диапазон рабочих частот, Гц |
от 0,1 до 200 |
от 0,1 до 150 |
от 0,1 до 200 |
от 0,1 до 150 |
от 0,1 до 400 |
от 0,1 до 300 |
от 0,1 до 800 |
от 0,1 до 800 |
от 0,1 до 1000 |
|
Нелинейность амплитудной характеристики,% |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
|
Неравномерность частотной характеристики,% |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 |
|
Г абаритные размеры (длина* высота х ширина), мм, не более - модификаций 181A02, 181A02P, 181A05, 181A05P, 181A10P, 181A20, | |
|
181A50P, 181A100P, 181A200P |
21,5*21,5*10,5 |
|
- модификаций 182A02, 182A02P, 182A05, 182A05P, 182A10P, 182A20, | |
|
182A50P, 182A100P, 182A200P |
24*24*15 |
|
- модификаций 183A02, 183A02P, 183A05, 183A05P, 183A10P, 183A20, | |
|
183A50P, 183A100P, 183A200P |
28*28*20 |
|
Масса, г, не более - модификаций 181A02, 181A02P, 181A05, 181A05P, 181A10P, 181A20, | |
|
181A50P, 181A100P, 181A200P |
17 |
|
- модификаций 182A02, 182A02P, 182A05, 182A05P, 182A10P, 182A20, | |
|
182A50P, 182A100P, 182A200P |
20 |
|
- модификаций 183A02, 183A02P, 183A05, 183A05P, 183A10P, 183A20, | |
|
183A50P, 183A100P, 183A200P |
25 |
