Сведения о средстве измерений: 92839-24 Измерители вихретоковые

Номер по Госреестру СИ: 92839-24
92839-24 Измерители вихретоковые
(ASM 401DXX)

Назначение средства измерений:
Измерители вихретоковые ASM 401DXX (далее - измерители) предназначены для измерений виброперемещения и относительного линейного перемещения частей промышленного оборудования.

сертификация программного обеспечения

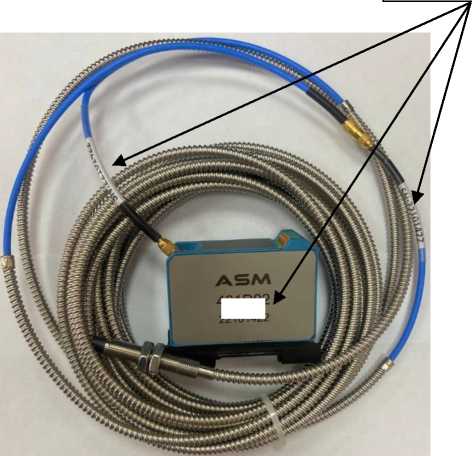

Внешний вид. Измерители вихретоковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители вихретоковые
Рисунок № 1

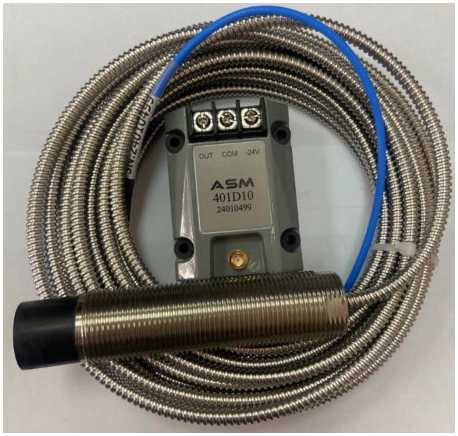

Внешний вид. Измерители вихретоковые, http://oei-analitika.ru рисунок № 2
