Сведения о средстве измерений: 89933-23 Акселерометры трехосевые

Номер по Госреестру СИ: 89933-23
89933-23 Акселерометры трехосевые
(ASM)

Назначение средства измерений:
Акселерометры трехосевые ASM (далее - акселерометры) предназначены для измерений вибрационного и ударного ускорения.

Внешний вид. Акселерометры трехосевые, http://oei-analitika.ru рисунок № 1

Внешний вид.
Акселерометры трехосевые
Рисунок № 1

Внешний вид. Акселерометры трехосевые, http://oei-analitika.ru рисунок № 2

Внешний вид.
Акселерометры трехосевые
Рисунок № 2

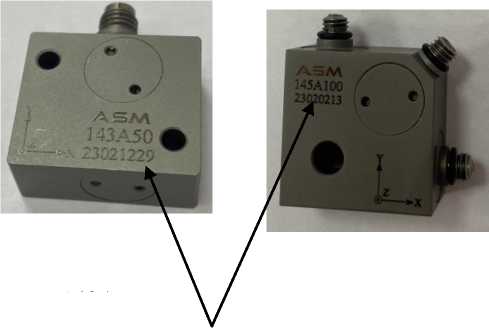

Внешний вид. Акселерометры трехосевые, http://oei-analitika.ru рисунок № 3

Внешний вид.
Акселерометры трехосевые
Рисунок № 3

Внешний вид. Акселерометры трехосевые, http://oei-analitika.ru рисунок № 4

Внешний вид.
Акселерометры трехосевые
Рисунок № 4

Внешний вид. Акселерометры трехосевые, http://oei-analitika.ru рисунок № 5

Внешний вид.
Акселерометры трехосевые
Рисунок № 5

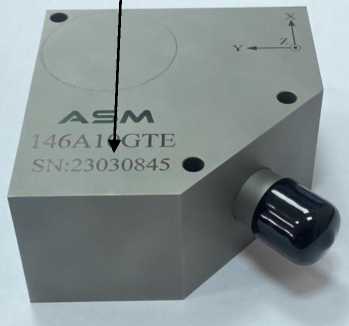

Внешний вид. Акселерометры трехосевые, http://oei-analitika.ru рисунок № 6

Внешний вид.
Акселерометры трехосевые
Рисунок № 6

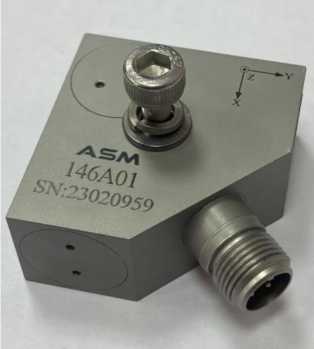

Внешний вид. Акселерометры трехосевые, http://oei-analitika.ru рисунок № 7

Внешний вид.
Акселерометры трехосевые
Рисунок № 7

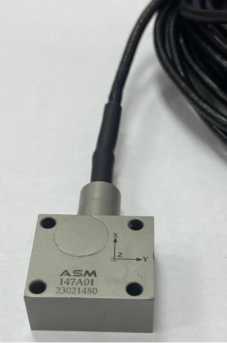

Внешний вид. Акселерометры трехосевые, http://oei-analitika.ru рисунок № 8
