Позиция

Код

Описание

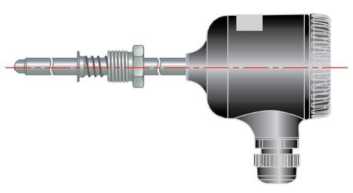

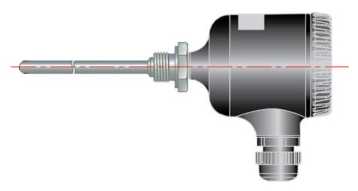

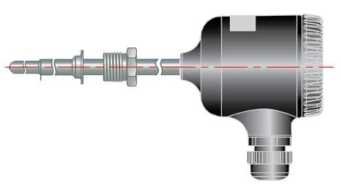

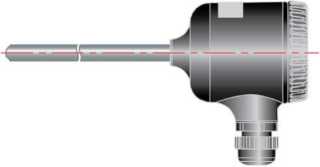

1

ДТС

Обозначение типа:

Датчик температуры с ЧЭ типа ТС (термопреобразователь сопротивления)

2

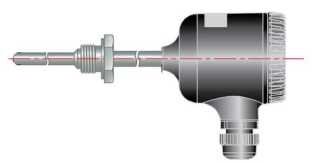

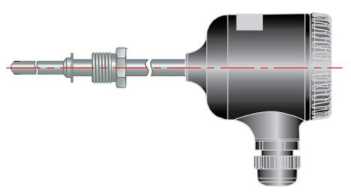

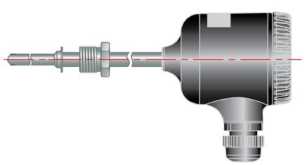

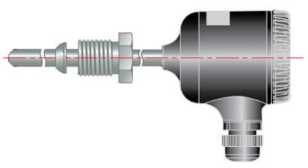

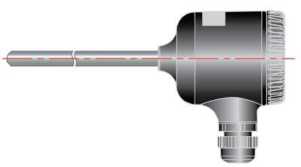

015, 025, 035,

045, 055, 065,

075, 085, 095,

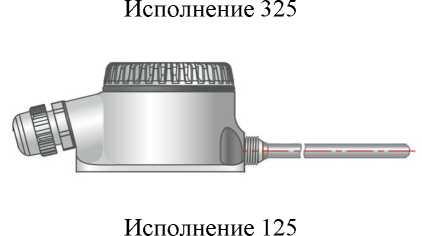

105, 125, 145,

305, 325, 335,

405, 505, 515

Модификация по спецификации ООО «Производственное Объединение ОВЕН»

3

М

Тип коммутационной головки: общепромышленное исполнение

4

отсутствует

Эх

Исполнение: стандартное исполнение; указывается при отличии монтажных параметров от стандартных, по согласованию с заказчиком.

х - может принимать значение от 1 до 9, а также любого символа русского и латинского алфавита, в соответствии со спецификацией ООО «Производственное Объединение ОВЕН»

5

100П

PT100 50М 100М

Условное   обозначение   типа   номинальной   статической

характеристики преобразования (далее - НСХ) ЧЭ по ГОСТ 66512009:

100П

Pt100

50М

100М

6

0,25

0,5

1,0

Пределы допускаемой основной приведённой погрешности измерений температуры:

±0,25 %

±0,5 %

±1,0 %

7

от 20 до 4000

Длина монтажной части:

от 20 до 4000 мм (определяется заказом с шагом 10 мм)

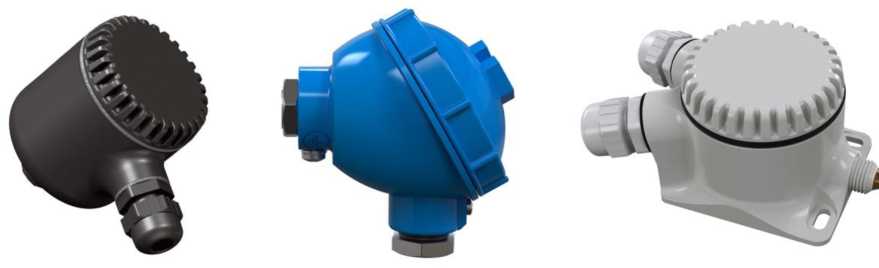

8

отсутствует

МГ

Материал коммутационной головки: полимерный материал металл

Позиция

Код

Описание

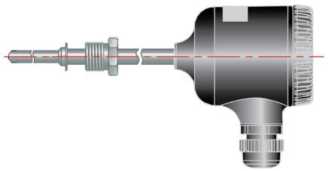

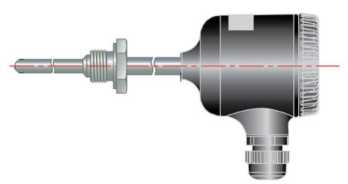

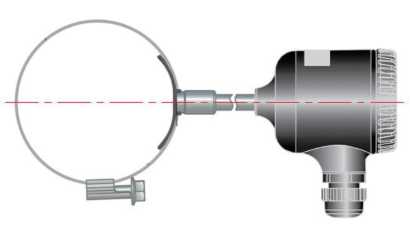

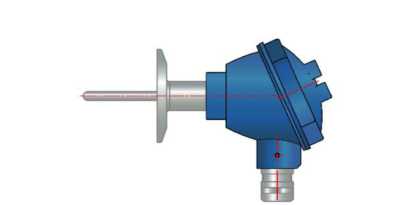

9

отсутствует

М16х1,5

М20х1,5

М22х1,5

М22х2

М27х1,5

М27х2

G1/2

G1/4

G3/4

G3/8

R1/2

R1/4

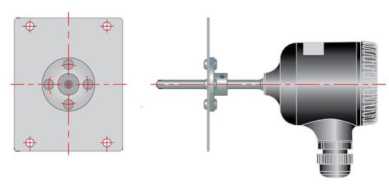

FZ

Тип присоединения к процессу: стандартное исполнение присоединения в зависимости от модели резьбовое присоединение М16х1,5 резьбовое присоединение М20х1,5 резьбовое присоединение М22х1,5 резьбовое присоединение М22х2 резьбовое присоединение М27х1,5 резьбовое присоединение М27х2 резьбовое присоединение G1/2 резьбовое присоединение G1/4 резьбовое присоединение G3/4 резьбовое присоединение G3/8 резьбовое присоединение R1/2 резьбовое присоединение R1/4 резьбовое присоединение FZ (где Z - размер фланца по согласованию с заказчиком).

Допускаются другие типы присоединения по согласованию с заказчиком

10

RS

Выходной сигнал:

RS-485

Позиция

Код

Описание

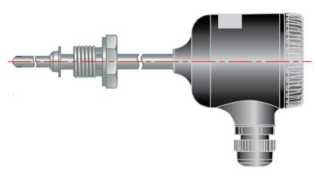

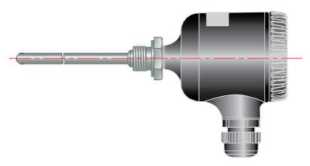

1

ДТП

Обозначение типа:

Датчик температуры с ЧЭ типа ТП (термоэлектрический преобразователь)

2

L K

N

Условное обозначение типа НСХ ЧЭ по ГОСТ Р 8.585-2001:

L

K

N

3

015, 025, 035,

045, 055, 065,

075, 085, 095, 105, 185, 195,

205, 215, 265,

275, 285, 295,

365

Модификация по спецификации ООО «Производственное Объединение ОВЕН»

4

М

Тип коммутационной головки: общепромышленное исполнение

Позиция

Код

Описание

Исполнение:

отсутствует

стандартное;

Эх

указывается при отличии монтажных параметров от стандартных,

5

по согласованию с заказчиком.

х - может принимать значение от 1 до 9, а также любого символа русского и латинского алфавита, в соответствии со спецификацией ООО «Производственное Объединение ОВЕН»

Исполнение рабочего спая:

6

0

изолированный

1

неизолированный

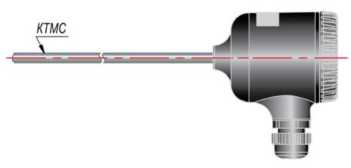

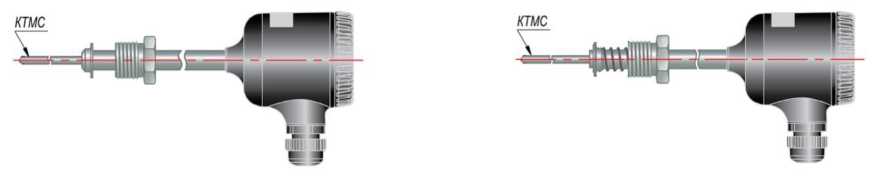

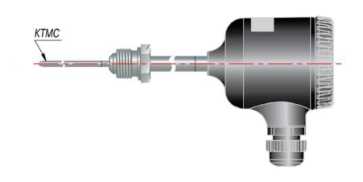

Диаметр термоэлектродов/КТМС:

0

термоэлектроды диаметром 0,5 мм;

1

термоэлектроды диаметром 0,7 мм;

2

термоэлектроды диаметром 1,2 мм;

3

термоэлектроды диаметром 3,2 мм;

7

4

КТМС диаметром 1,0 мм;

5

КТМС диаметром 1,5 мм;

6

КТМС диаметром 2,0 мм;

7

КТМС диаметром 3,0 мм;

8

КТМС диаметром 6,0 мм;

9

КТМС диаметром 4,5 мм

Материал коммутационной головки:

8

0

полимерный материал

1

металл

Материал защитной арматуры:

0

сталь 12Х18Н10Т;

1

сталь 10Х23Н18;

5

сталь AISI310;

6

сталь AISI316;

9

7

сталь AISI321;

8

сталь Nicrobell D;

9

керамика

Допускается другая маркировка и другие материалы защитной арматуры по спецификации ООО «Производственное Объединение ОВЕН» по согласованию с заказчиком

Длина монтажной части:

10

от 10 до

от 10 до 30000 мм (определяется заказом с шагом 10 мм)

30000

Позиция

Код

Описание

11

отсутствует

М16х1,5

М20х1,5

М22х1,5

М22х2

М27х1,5

М27х2

G1/2

G1/4

G3/4

G3/8

R1/2

R1/4

FZ

Тип присоединения к процессу: стандартное исполнение присоединения в зависимости от модели резьбовое присоединение М16х1,5 резьбовое присоединение М20х1,5 резьбовое присоединение М22х1,5 резьбовое присоединение М22х2 резьбовое присоединение М27х1,5 резьбовое присоединение М27х2 резьбовое присоединение G1/2 резьбовое присоединение G1/4 резьбовое присоединение G3/4 резьбовое присоединение G3/8 резьбовое присоединение R1/2 резьбовое присоединение R1/4 резьбовое присоединение FZ (где Z - размер фланца по согласованию с заказчиком)

Допускаются другие типы присоединения по согласованию с заказчиком

12

1,0

1,5

Пределы допускаемой основной приведённой погрешности измерений температуры:

±1,0 %

±1,5 %

13

RS

Выходной сигнал: RS-485

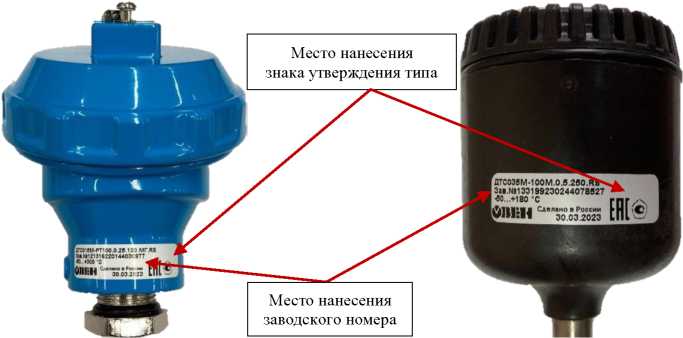

Наименование

Обозначение

Количество

Датчик температуры

ДТХ-RS (обозначение исполнения - в соответствии с заказом)

1 шт.

Паспорт и Гарантийный талон

КУВФ.405210.005ПС/ КУВФ.405220.006ПС

1 экз.

Руководство по эксплуатации

КУВФ.405210.005РЭ

1 экз.

Условное обозначение типа НСХ ЧЭ

Диапазон измерений температуры, °С

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений (у),

_% (1)

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий на каждые 10 °С изменения, %

Датчики с ЧЭ типа ТП по ГОСТ Р 8.585-2001

L

от -40 до +600

±1,0; ±1,5

0,2-г

К

от -40 до +800

от -40 до +900

N

от -40 до +1250

Датчики с ЧЭ типа ТС по ГОСТ 6651

-2009

50М (а=0,00428 °С^-1), 100М (а=0,00428 °С^-1)

от -50 до +180

±0,5; ±1,0

0,2₇

от -40 до +85

±1,0

Pt100 (а=0,00385 °С^-1), 100П (а=0,00391 °С^-1)

от -40 до +85

±1,0

от -50 до +300 ⁽²⁾

±0,25

от -50 до +500 ⁽²⁾

±0,5; ±1,0

Примечания:

• ⁽¹⁾ Конкретное значение пределов допускаемой основной приведённой (к диапазону измерения) погрешности измерений температуры приведено в паспорте на датчик.

• ⁽²⁾ Указаны предельные значения диапазонов измерений. Диапазоны измерений датчиков могут отличаться от предельных значений, при этом интервал диапазона измерений (разница верхнего и нижнего пределов) должен быть не менее 150 °С. Конкретный диапазон измерений указан в паспорте на датчики.

Наименование характеристики

Значение

Электрическое сопротивление изоляции при температуре от +10 °С до +30 °С (для датчиков с НСХ ЧЭ типов L, K, N) и при температуре от +15 °С до +35 °С (для датчиков с НСХ ЧЭ типов 50М, 100М, Pt100, 100П) и относительной влажности от до 95 %, МОм, не менее

100

Показатель термической инерции, с, не более

• - для датчиков с ЧЭ типа ТП

• - для датчиков с ЧЭ типа ТС

120

30

Напряжение питания постоянного тока, В

от 10 до 42 (24 - номинальное значение)

Нормальные условия применения:

- температура окружающей среды, °С

от +10 до +30

Рабочие условия применения:

• - температура окружающей среды, °С

• - относительная влажность воздуха без конденсации, %

от -40 до +85 до 95

Диаметр защитной арматуры, мм

от 1 до 40

Длина монтажной части, мм:

• - для датчиков с ЧЭ типа ТС

• - для датчиков с ЧЭ типа ТП

от 20 до 4000 от 10 до 30000

Средняя наработка на отказ (в зависимости от типа ЧЭ и температуры применения), ч, не менее:

• - для датчиков с ЧЭ на основе платиновых ТС

• - для датчиков с ЧЭ на основе медных ТС

• - для датчиков с ЧЭ типа ТП на основе кабельной термопары (КТМС) с НСХ типа «N»:

• -  от -40 °С до +600 °С включ.

• -  св. +600 °С до +900 °С включ.

• -  св. +900 °С до +1100 °С включ.

• -  св. +1100 °С до +1250 °С

• - для датчиков с ЧЭ типа ТП на основе кабельной термопары (КТМС) с НСХ типа «К»:

• -  от -40 °С до +600 °С включ.

• -  св. +600 °С до +900 °С включ.

• - для датчиков с ЧЭ типа ТП на основе кабельной термопары (КТМС) с НСХ типа «L»:

• -  от -40 °С до +600 °С включ.

• - для датчиков с ЧЭ типа ТП на основе термоэлектродной проволоки:

• -  от -40 °С до +900 °С включ.

• -  св. +900 °С до + 1100 °С включ.

• -  св. +1100 °С до +1250 °С

40000

15000

40000

16000

8000

не нормируется

40000

16000

40000

16000

8000

не нормируется

Наименование характеристики

Значение

Средний срок службы (в зависимости от типа ЧЭ и

температуры применения), лет, не менее:

- для датчиков с ЧЭ типа ТС

10

- для датчиков с ЧЭ типа ТП на основе кабельной

термопары (КТМС) с НСХ типа «N»:

- от -40 °С до +600 °С включ.

10

- св. +600 °С до +900 °С включ.

4

- св. +900 °С до +1100 °С включ.

2

- св. +1100 °С до +1300 °С

не нормируется

- для датчиков с ЧЭ типа ТП на основе кабельной

термопары (КТМС) с НСХ типа «К»:

- от -40 °С до +600 °С включ.

10

- св. +600 °С до +900 °С включ.

4

- для датчиков с ЧЭ типа ТП на основе кабельной

термопары (КТМС) с НСХ типа «L»:

- от -40 °С до +600 °С включ.

10

- для датчиков с ЧЭ типа ТП на основе термоэлектродной

проволоки:

- от -40 °С до +900 °С включ.

4

- св. +900 °С до +1100 °С включ.

2

- св. +1100 °С до +1300 °С

не нормируется
