Номер по Госреестру СИ: 92904-24
92904-24 Модули аналогового ввода
(МВ210-102)
Назначение средства измерений:
Модули аналогового ввода МВ210-102 (далее - модули) предназначены для измерений напряжения и силы постоянного тока и преобразований измеренных значений в цифровой сигнал.

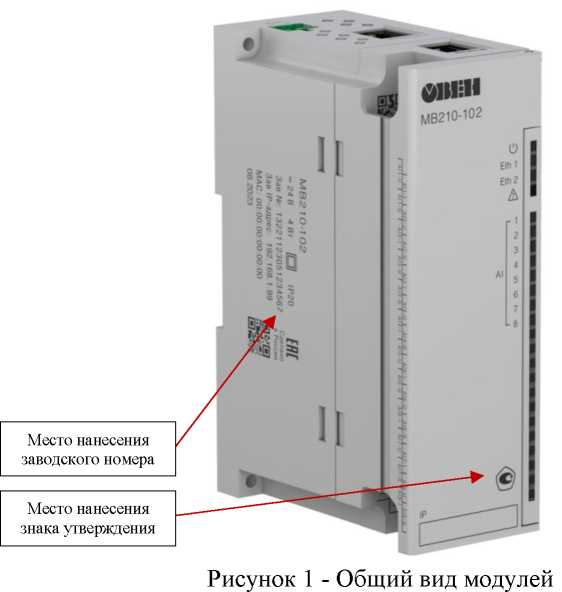

Внешний вид.
Модули аналогового ввода
Рисунок № 1
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 15.08.2029
Номер записи - 194706
ID в реестре СИ - 1418185
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН")
Страна - РОССИЯ
Населенный пункт - Тульская обл., г. Богородицк
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1901 от 2024.08.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Модули аналогового ввода (МВ210-102)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38551-08 09.07.2028 |
Измерители-регуляторы программные, ТРМ251 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
2 года |
|
51098-12 20.07.2027 |
Измерители ПИД-регуляторы универсальные программные, ТРМ151 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
52013-12 09.10.2027 |
Приборы электроизмерительные цифровые (мультиметры), КМС-Ф1 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
5 лет |
|
52101-12 03.11.2027 |
Преобразователи аналоговых сигналов измерительные универсальные, ИДЦ1 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
52364-13 30.10.2027 |
Измерители-регуляторы универсальные 6-канальные, ТРМ136 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
81277-21 15.03.2026 |
Сигнализаторы загазованности, Д3-1-СН4 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
1 год |
|
81276-21 15.03.2026 |
Сигнализаторы загазованности, Д3-1-СО Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
1 год |
|
84822-22 |
Контроллеры логические программируемые, ПЛК 200 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
4 года |
|
84620-22 03.03.2027 |
Преобразователи давления измерительные, ПД180 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
86049-22 05.07.2027 |
Преобразователи относительной влажности и температуры измерительные, ПВТ10-Н2.3.И Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
1 год |
|
86190-22 18.07.2027 |
Преобразователи относительной влажности и температуры , ПВТ110 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
1 год |
|
86595-22 29.08.2027 |
Преобразователи давления, ПД150И Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
89616-23 28.07.2028 |
Датчики температуры, ДТХ-RS Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
2 года - для датчиков температуры с ЧЭ типа ТС и типа ТП с диапазоном измерений до +800 °C; 1 год - для датчиков температуры с ЧЭ типа ТП с диапазоном измерений свыше +800 °C |
|
92657-24 18.07.2029 |
Датчики температуры, ДТС Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
2 года |
|
92904-24 15.08.2029 |
Модули аналогового ввода, МВ210-102 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
92904-24 15.08.2029 |
Модули аналогового ввода, МВ210-102 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
93838-24 19.11.2029 |
Преобразователи аналоговых сигналов измерительные, НПТ-1 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
5 лет |
|
93513-24 17.10.2029 |
Калибраторы токовой петли, CL200 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
2 года |
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Модули аналогового ввода (МВ210-102)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули аналогового ввода (МВ210-102)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Модули имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в память при изготовлении, выполняющее функции измерений и
энергонезависимую
преобразований.
Встроенное
незначимую части.
ПО подразделяется на метрологически значимую и метрологически
Метрологические характеристики модулей нормированы с метрологически значимой части встроенного ПО.
учетом влияния
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
1.х.х |
|
Цифровой идентификатор ПО |
- |
|
Примечание - х.х - номер версии метрологически незначимой части встроенного ПО, «х» может принимать целые значения в диапазоне от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус модуля любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование по назначению» руководства по эксплуатации КУВФ.426433.012-20 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования средству измеренийГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.70-043-46526536-2023 «Модули аналогового ввода МВ210-102. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)
ИНН 7722127111
Адрес юридического лица: 111024, г. Москва, вн.тер.г. Муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, эт. 4, ком. 404
Телефон (факс): +7 (495) 641-11-56; (+7 (495) 728-41-45)
Е-mail: support@owen.ru
Web-сайт: www.owen.ru
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Правообладатель
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)ИНН 7722127111
Адрес юридического лица: 111024, г. Москва, вн.тер.г. Муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, эт. 4, ком. 404
Телефон (факс): +7 (495) 641-11-56; (+7 (495) 728-41-45)
Е-mail: support@owen.ru
Web-сайт: www.owen.ru
Изготовители Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)
ИНН 7722127111
Адрес юридического лица: 111024, г. Москва, вн.тер.г. Муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, эт. 4, ком. 404
Адрес места осуществления деятельности: 301830, Тульская обл., г. Богородицк, пр-д Заводской, стр. 2 «Б»
Телефон (факс): +7 (495) 641-11-56; (+7 (495) 728-41-45)
Е-mail: support@owen.ru
Web-сайт: www.owen.ru
Общество с ограниченной ответственностью «Завод № 423» (ООО «Завод № 423») ИНН 7112011490
Адрес: 301830, Тульская обл., г. Богородицк, пр-д Заводской, стр. 2 «Б»
Телефон (факс): +7 (495) 641-11-56 (+7 (495) 728-41-45)
Е-mail: support@owen.ru
Web-сайт: www.owen.ru
Принцип действия модулей основан на преобразовании входных сигналов, получаемых от первичных преобразователей в цифровую форму с помощью аналого-цифрового преобразователя и последующей их передачи по цифровому интерфейсу (Ethernet).
Конструктивно модули выполнены в пластмассовом корпусе для крепления на DIN-рейку. На лицевой панели модулей размещены элементы индикации и поле для нанесения IP-адреса модуля. Под крышкой лицевой панели модулей расположены клеммы для подключения к первичным преобразователям (восемь измерительных каналов), сервисная кнопка и microUSB-разъем. На верхней панели модулей расположены разъем для подключения питания и разъемы интерфейса Ethernet.
Заводской номер в виде цифрового кода наносится на корпус модулей типографским методом, методом гравировки или другим методом.
Конструкция модулей не требует дополнительной защиты от вмешательств, которые могут привести к искажению результатов измерений.
Общий вид модулей с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Пломбирование мест настройки (регулировки) модулей не предусмотрено.
Знак поверки на модули в обязательном порядке не наносится.
Таблица 2 -
|
Измеряемый параметр |
Диапазон измерений/ преобразований |
Входной цифровой фильтр |
Пределы допускаемой приведенной (к диапазону измерений/ преобразований1) основной погрешности измерений/ преобразований, % |
Пределы допускаемой приведённой (к диапазону измерений/ преобразований) дополнительной погрешности измерений/ преобразований при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур, % |
|
Напряжение постоянного тока |
от 0 до 1 В |
1 |
±0,5 |
±0,075 |
|
со 2 по 5 |
±0,25 | |||
|
от 0 до 10 В |
с 1 по 5 |
±0,25 |
±0,03 | |
|
Сила постоянного тока |
от 0 до 5 мА |
с 1 по 5 |
±0,5 |
±0,075 |
|
от 0 до 20 мА |
с 1 по 5 |
±0,25 |
±0,075 | |
|
от 4 до 20 мА |
с 1 по 5 |
±0,25 |
±0,075 | |
|
Примечание - 1 - диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований. | ||||
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Цифровой интерфейс |
RS-485 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха без конденсации, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -40 до +55 |
|
- относительная влажность воздуха без конденсации, % |
от 10 до 95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более: - высота без клеммы питания |
125 |
|
с клеммой питания |
135 |
|
- ширина |
43 |
|
- длина |
84 |
|
Масса, кг, не более |
0,4 |
|
Номинальное значение напряжения питания постоянного тока, В |
24 |
|
Средняя наработка на отказ, ч |
100000 |
|
Наименование характеристики |
Значение |
|
Средний срок службы*, лет |
12 |
|
Примечание -*- кроме элемента питания часов реального времени | |
