Номер по Госреестру СИ: 93838-24
93838-24 Преобразователи аналоговых сигналов измерительные
(НПТ-1)
Назначение средства измерений:
Преобразователи аналоговых сигналов измерительные
НПТ-1 (далее -преобразователи) предназначены для измерений и преобразований сигналов напряжения постоянного тока и электрического сопротивления постоянному току (в том числе сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, потенциометров) в силу и напряжение постоянного тока.
Внешний вид.
Преобразователи аналоговых сигналов измерительные
Рисунок № 1
Общие сведения
Дата публикации - 19.11.2024
Срок свидетельства - 19.11.2029
Номер записи - 195667
ID в реестре СИ - 1421292
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НПТ-1М.00.1.3.Ех, НПТ-1М.00.1.3,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН")
Страна - РОССИЯ
Населенный пункт - Тульская обл., г. Богородицк
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 1039
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2713 от 2024.11.19 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2136 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи аналоговых сигналов измерительные (НПТ-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38551-08 09.07.2028 |
Измерители-регуляторы программные, ТРМ251 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
2 года |
|
51098-12 20.07.2027 |
Измерители ПИД-регуляторы универсальные программные, ТРМ151 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
52013-12 09.10.2027 |
Приборы электроизмерительные цифровые (мультиметры), КМС-Ф1 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
5 лет |
|
52101-12 03.11.2027 |
Преобразователи аналоговых сигналов измерительные универсальные, ИДЦ1 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
52364-13 30.10.2027 |
Измерители-регуляторы универсальные 6-канальные, ТРМ136 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
81277-21 15.03.2026 |
Сигнализаторы загазованности, Д3-1-СН4 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
1 год |
|
81276-21 15.03.2026 |
Сигнализаторы загазованности, Д3-1-СО Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
1 год |
|
84822-22 |
Контроллеры логические программируемые, ПЛК 200 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
4 года |
|
84620-22 03.03.2027 |
Преобразователи давления измерительные, ПД180 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
86049-22 05.07.2027 |
Преобразователи относительной влажности и температуры измерительные, ПВТ10-Н2.3.И Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
1 год |
|
86190-22 18.07.2027 |
Преобразователи относительной влажности и температуры , ПВТ110 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
1 год |
|
86595-22 29.08.2027 |
Преобразователи давления, ПД150И Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
89616-23 28.07.2028 |
Датчики температуры, ДТХ-RS Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
2 года - для датчиков температуры с ЧЭ типа ТС и типа ТП с диапазоном измерений до +800 °C; 1 год - для датчиков температуры с ЧЭ типа ТП с диапазоном измерений свыше +800 °C |
|
92657-24 18.07.2029 |
Датчики температуры, ДТС Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
2 года |
|
92904-24 15.08.2029 |
Модули аналогового ввода, МВ210-102 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
92904-24 15.08.2029 |
Модули аналогового ввода, МВ210-102 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
3 года |
|
93838-24 19.11.2029 |
Преобразователи аналоговых сигналов измерительные, НПТ-1 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
5 лет |
|
93513-24 17.10.2029 |
Калибраторы токовой петли, CL200 Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН") (РОССИЯ Тульская обл., г. Богородицк) |
ОТ МП |
2 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Преобразователи аналоговых сигналов измерительные (НПТ-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЗАВОД № 423" (РОСС RU.0001.310261) | 1039 | 1039 | 1039 | 0 | 0 | 1039 | 1039 | 0 |
Стоимость поверки Преобразователи аналоговых сигналов измерительные (НПТ-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции измерений и преобразований.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Идентификационные данные встроенного ПО приведены в таблице 2.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 2 -
ПО
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
|
Цифровой идентификатор программного обеспечения |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователей типографским методом, методом гравировки, или другим методом, не ухудшающим качеств, а также на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 Руководства по эксплуатации КУВФ.405541.017 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
ТУ 26.51.43-008-46526536-2023. Преобразователи аналоговых сигналов
измерительные НПТ-1. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Производственное Объединение
ОВЕН» (ООО «Производственное Объединение ОВЕН») ИНН 7722127111
Юридический адрес: 111024, г. Москва, вн.тер.г. Муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, эт. 4, ком. 404
Телефон (факс): +7 (495) 641-11-56; (+7 (495) 728-41-45)
E-mail: support@owen.ru
Web-сайт: www.owen.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Производственное ОбъединениеОВЕН» (ООО «Производственное Объединение ОВЕН») ИНН 7722127111
Юридический адрес: 111024, г. Москва, вн.тер.г. Муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, эт. 4, ком. 404
Телефон (факс): +7 (495) 641-11-56; (+7 (495) 728-41-45)
E-mail: support@owen.ru
Web-сайт: www.owen.ru
Изготовители Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)
ИНН 7722127111
Юридический адрес: 111024, г. Москва, вн.тер.г. Муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, эт. 4, ком. 404
Адрес места осуществления деятельности: 301830, Тульская обл., г. Богородицк, р-н Богородицкий, пр-д Заводской, д. 2Б
Телефон (факс): +7 (495) 641-11-56; (+7 (495) 728-41-45)
Е-mail: support@owen.ru
Web-сайт: www.owen.ru
Общество с ограниченной ответственностью «Завод № 423» (ООО «Завод № 423») ИНН 7112011490
Адрес: 301830, Тульская обл., г. Богородицк, р-н Богородицкий, пр-д Заводской, стр. 2 «Б»
Телефон (факс): +7 (495) 641-11-56 (+7 (495) 728-41-45)
Е-mail: support@owen.ru
Web-сайт: www.owen.ru
Принцип действия преобразователей основан на измерении аналоговых входных сигналов, получаемых от первичных преобразователей (датчиков) различных физических величин, в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), дальнейшей его обработке микропроцессором и последующем преобразовании на цифро-аналоговом преобразователе (ЦАП) в аналоговый сигнал силы и (или) напряжения постоянного тока.
Преобразователи являются микропроцессорными переконфигурируемыми (потребителем) устройствами.
Преобразователи выпускаются общепромышленного и взрывозащищенного исполнения.
Конструктивно преобразователи выполнены в пластмассовых корпусах для крепления на DIN-рейку. На корпусе преобразователей имеются разъемы для подключения источника питания, входных/выходных цепей и конфигурационный разъём USB.
Конструкция преобразователей не требует дополнительной защиты от несанкционированной настройки и вмешательств, которые могут привести к искажению результатов измерений.
Структура и расшифровка условного обозначения исполнений преобразователей приведена на рисунке 1 и в таблице 1.
нпт-1 I |~Х~|. ГХ~|. . ГХ~|. Щ 1 2 3 4 5
Рисунок 1 - Структура условного обозначения преобразователей
Таблица 1 -
обозначения п
|
Позиция |
Код |
Описание |
|
1 |
М |
Тип корпуса: корпус шириной 12 мм для крепления на DIN-рейку, 8 клемм |
|
2 |
00 |
Тип входного сигнала: напряжение постоянного тока (сигналы от термоэлектрических преобразователей) и электрическое сопротивление постоянному току (в том числе сигналов от термопреобразователей сопротивления, потенциометров) |
|
3 |
1 |
Число каналов: один |
|
4 |
3 |
Тип выходного сигнала: сила постоянного тока от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, напряжение постоянного тока от 0 до 5 В, от 0 до 10 В, от 2 до 10 В |
|
5 |
отсутствует Ex |
Исполнение: общепромышленное искробезопасное (содержащее искробезопасные цепи) |

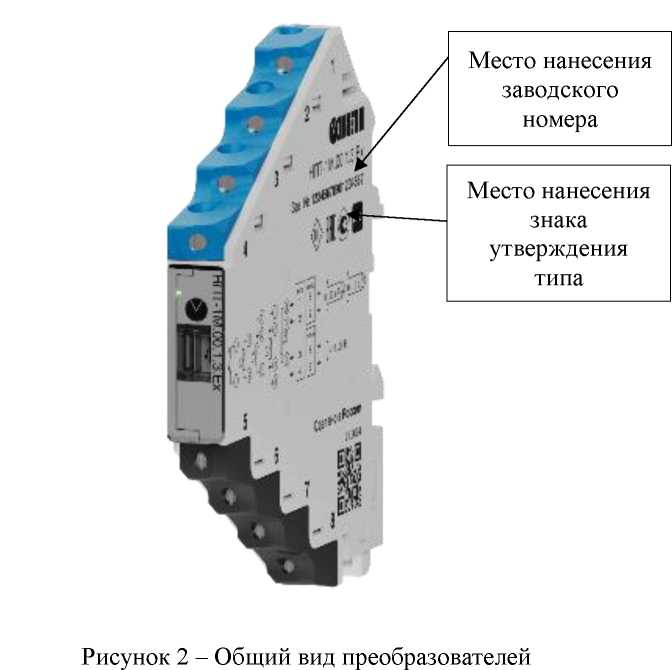

Общий вид преобразователей приведён на рисунке 2. Допускается изготовление преобразователей с другим цветом корпуса.
Пломбирование преобразователей не предусмотрено.
Заводской номер, состоящий из арабских цифр, и знак утверждения типа наносятся на корпус преобразователей типографским методом, методом гравировки, или другим методом, предусмотренным изготовителем, в местах, приведённых на рисунке 2. Нанесение знака поверки на корпус преобразователя не предусмотрено конструкцией.
Преобразователи поставляются в комплектности в соответствии с таблицей 5.
Таблица 5 - Комплектность п]
|
Наименование |
Обозначение |
Количество |
|
Преобразователь аналоговых сигналов измерительный |
НПТ-1 |
1 шт. |
|
Паспорт и Гарантийный талон |
КУВФ.405541.017 ПС |
1 экз. |
|
Руководство по эксплуатации |
КУВФ.405541.017 РЭ |
1 экз. |
Метрологические и основные технические характеристики преобразователей приведены в таблицах 3-4.
Таблица 3 - Метрологические характеристики
Тип входного сигнала
Диапазон измерений и преобразований1)
Диапазон выходных сигналов
по ГОСТ 6651-2009
Пределы допускаемой основной2) приведенной к диапазону измерений и преобразований3) погрешности (у), %
|
50П (а=0,00391° С-1) |
от -200 до +850 °С |
|
100П (а=0,00391 °С-1) |
от -200 до +850 °С |
|
Pt50 (а=0,00385 °С-1) |
от -200 до +850 °С |
|
Pt100 (а=0,00385 °C-1) |
от -200 до +850 °С |
|
50М (а=0,00428 °C-1) |
от -180 до +200 °С |
|
100М (а=0,00428 °C-1) |
от -180 до +200 °С |
|
Си50 (а =0,00426 °C-1) |
от -50 до +200 °С |
|
Си100 (а=0,00426 °C-1) |
от -50 до +200 °С |
|
100Н (а=0,00617 °C-1) |
от -60 до +180 °С |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 2 до 10 В
по ГОСТ Р 8.585-2001
|
ТВР (A-1) |
от 0 до +2500 °С |
|
ТВР (A-2) |
от 0 до +1800 °С |
|
ТВР (A-3) |
от 0 до +1800 °С |
|
ТПР (B) |
от +200 до +1800 °С |
|
ТЖК (J) |
от -200 до +1200 °С |
|
ТХА (K) |
от -200 до +1300°С |
|
ТХК (L) |
от -200 до +800 °С |
|
ТНН (n) |
от -200 до +1300°С |
|
ТПП (r) |
от 0 до +1750 °С |
|
ТПП (S) |
от 0 до +1750 °С |
|
ТМК (T) |
от -200 до +400 °С |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА
от 0 до 5 В от 0 до 10 В от 2 до 10 В
таблицы 3
|
Тип входного сигнала |
Диапазон измерений и преобразований1) |
Диапазон выходных сигналов |
Пределы допускаемой основной2) приведенной к диапазону измерений и преобразований3) погрешности (у), % |
|
Преобразователи термоэлектрические по DIN 43710 | |||
|
L |
от -200 до +900 °С (от -8,15 до +53,14 мВ) |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 2 до 10 В |

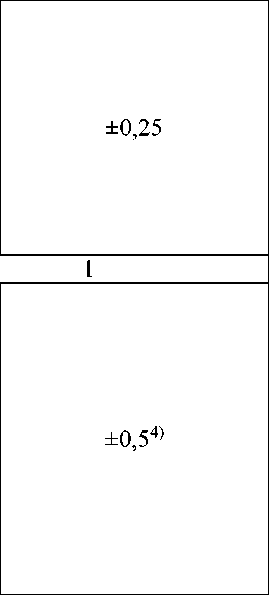

±0,54) |
|
Электрическое сопротивление постоянному току | |||
|
Электрическое сопротивление постоянному току |
от 0 до 1000 Ом |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 2 до 10 В |
±0,25 |
|
Потенциометры |
от 0 до 100 % (от 0 до 1000 Ом) | ||
|
Примечания:
| |||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия применения:
|
от +15 до +25 от 30 до 80 |
|
Рабочие условия применения:
|
от -40 до +70 от 10 до 95 |
|
Номинальное значение напряжения питания постоянного тока, В |
24 |
|
Габаритные размеры (ДхВ^Ш), мм, не более: |
89x113x12 |
|
Масса, кг, не более |
0,2 |
|
Средняя наработка на отказ, ч, не менее |
50 000 |
|
Средний срок службы, лет, не менее |
12 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2014 |
[Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC |
