Номер по Госреестру СИ: 89697-23
89697-23 Датчики линейных перемещений
(CMG)
Назначение средства измерений:
Датчики линейных перемещений CMG (далее - датчики) предназначены для измерений линейных перемещений системах мониторинга строительных конструкций, раскрытия трещин, деформационных швов и подвижек грунта.
Внешний вид.
Датчики линейных перемещений
Рисунок № 1
Внешний вид.
Датчики линейных перемещений
Рисунок № 2
Внешний вид.
Датчики линейных перемещений
Рисунок № 3
Внешний вид.
Датчики линейных перемещений
Рисунок № 4
Общие сведения
Дата публикации - 03.08.2023
Срок свидетельства - 03.08.2028
Номер записи - 191649
ID в реестре СИ - 1410208
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исполнение CMG-D21-500-0, исполнение CMG-D21-3000-1, исполнение CMG-D21-3000-0, исполнение CMG-D21-2500-0, исполнение CMG-D21-250-1, исполнение CMG-D21-250-0, исполнение CMG-D21-1500-0, исполнение CMG-D21-1000-0, исполнение CMG-D01-500-1, исполнение CMG-D01-500-0, исполнение CMG-D01-3000-1, исполнение CMG-D01-3000-0, исполнение CMG-D01-2500-1, исполнение CMG-D01-2500-0, исполнение CMG-D01-250-0, исполнение CMG-D01-1000-1, исполнение CMG-D01-1000-0, исполнение CMG-01-500-1, исполнение CMG-01-500-0, исполнение CMG-01-250-0,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Статистика
Кол-во поверок - 938
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 697
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1550 от 2023.08.03 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Датчики линейных перемещений (CMG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80143-20 10.12.2025 |
Датчики деформации струнные , SVWG Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
82520-21 09.08.2026 |
Косы термометрические цифровые, ThLG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89697-23 03.08.2028 |
Датчики линейных перемещений, CMG Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89698-23 03.08.2028 |
Датчики деформации тензометрические, RSS-01-C Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91443-24 28.02.2029 |
Косы термометрические цифровые, THLG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
94070-24 12.12.2029 |
Измерители угла наклона двухкоординатные, IN-Q2M Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95053-25 28.03.2030 |
Измерители вертикальных перемещений, HSSG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Кто поверяет Датчики линейных перемещений (CMG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 938 | 251 | 929 | 9 | 0 | 938 | 929 | 9 |
Стоимость поверки Датчики линейных перемещений (CMG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики линейных перемещений исполнений CMG-D01-XXX, CMG-D21-XXX, CMG-D22-XXX, CMG-D24-XXX имеют метрологически значимое встроенное программное обеспечение (далее - ВПО), осуществляющее обработку и передачу результатов измерений.
ВПО устанавливается на предприятии-изготовителе во время производственного цикла, доступ пользователя к ВПО отсутствует, и в процессе эксплуатации модификации не подлежит.
Конструкция датчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Для отображения результатов измерений применяется любое программное обеспечение (далее - ПО), работающее по протоколу АН-Д3 или ModBUS, например, Gorizont Server. Данное ПО не является метрологически значимым.
Идентификационные данные ВПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены разделах: 2 «Установка датчика»; 3 «Подключение датчиков перемещений CMG-01-XXX-Y, CMG-02-XXX-Y, CMG-D01-XXX-Y и CMG-D21-XXX-Y»; 4 «Настройка датчиков перемещений CMG-01-XXX-Y, CMG-D01-XXX-Y, CMG-D21-XXX-Y и проведение измерений с помощью программного обеспечение «НТП «Горизонт»»; 5 «Настройка подключения датчика перемещения к стороннему программному обеспечению»; 6 «Подключение и выполнение измерений с помощью датчиков перемещений CMG-D22-XXX-Y и CMG-D24-XXX-Y» документа МПГТ.411618.021РЭ Датчики линейных перемещений CMG. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;
МПГТ.411618.021ТУ Датчики линейных перемещений CMG. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «НТП «Горизонт-М»
(ООО «НТП «Горизонт-М»)
ИНН 7731314950
Адрес юридического лица: 143026, Москва г, Сколково инновационного центра тер, Большой б-р, д. № 42, стр. 1, оф. 334
Изготовитель
Общество с ограниченной ответственностью «НТП «Горизонт-М» (ООО «НТП «Горизонт-М»)ИНН 7731314950
Адрес юридического лица: 143026, Москва г, Сколково инновационного центра тер, Большой б-р, д. № 42, стр. 1, оф. 334
Адрес осуществления деятельности: 129926, Москва г., ул. 3-я Мытищинская, д. 16, стр. 14
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия датчиков заключается в преобразовании перемещения штока преобразователя в пропорциональный данному перемещению электрический сигнал. Датчики построены на основе потенциометрической схемы измерения.
Конструктивно датчик состоит из преобразователя перемещений. Датчики с цифровым выходным сигналом комплектуются электронным блоком, присоединяемым с помощью кабеля.
Преобразователь представляет собой переменный резистор, к которому приложено питающее напряжение, его входной величиной является линейное перемещение токосъемного контакта, а выходной величиной - электрический сигнал, снимаемый с этого контакта, изменяющийся по величине при изменении его положения.
Преобразователь перемещений может быть установлен на объект контроля без возможности демонтажа, при этом он дополнительно оснащается защитным кожухом, который перемещается вместе со штоком.
Электронный блок обработки данных обеспечивает прием электрических сигналов с датчика перемещения, и преобразование в цифровой сигнал с последующей передачей результатов измерений. Передача информации осуществляется в зависимости от исполнения датчика по проводному или беспроводному каналу передачи данных.
Датчики выпускаются в семи модификациях: 100, 250, 500, 1000, 1500, 2500, 3000, которые различаются между собой диапазоном измерений.
Каждая модификация выпускается в следующих исполнениях: CMG-01-XXX-Y, CMG-02-XXX-Y, CMG-D01-XXX-Y, CMG-D21-XXX-Y, CMG-D22-XXX-Y и CMG-D24-XXX-Y, где:
-
- ХХХ - модификация датчика линейных перемещений;
-
- Y - способ установки на объекте контроля: 1- демонтаж возможен, 0 - демонтаж не возможен. Исполнения различаются между собой типом выходного сигнала и способом установки.
Исполнения CMG-01-XXX-Y, CMG-02-XXX-Y имеют аналоговый выходной сигнал: (от -500 до +500) мВ/В и (от 4 до 20) мА соответственно.
Датчики исполнений CMG-D01-XXX-Y, CMG-D21-XXX-Y, CMG-D22-XXXm и CMG-D24-XXX-Y обладают цифровым выходным сигналом и различаются между собой интерфейсом передачи данных.
Исполнения CMG-D01-XXX-Y и CMG-D21-XXX-Y имеют интерфейс передачи данных RS-485, исполнение CMG-D22-XXX-Y имеет беспроводной интерфейс передачи данных LoRaWAN, исполнение CMG-D24-XXX-Y имеет беспроводной интерфейс передачи данных NB-IoT.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпуса преобразователя способом гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование датчиков не производится. В процессе эксплуатации, датчики не предусматривают внешних механических и электронных регулировок.
Общий вид датчиков и электронных блоков для датчиков с цифровым выходным сигналом приведён на рисунках 1 и 2.
а)
Место нанесения информации о модификации, исполнении и заводском номере средства измерений
б)
Рисунок 1 - Общий вид датчиков линейных перемещений CMG исполнений: а) CMG-01-XXX-1, CMG-02-XXX-1, CMG-D01-XXX-1, CMG-D21-XXX-1, CMG-D22-XXX-1 и CMG-D24-XXX-1 (с возможностью демонтажа); б) CMG-01-XXX-0, CMG-02-XXX-0, CMG-D01-XXX-0, CMG-D21-XXX-0, CMG-D22-XXX-0 и CMG-D24-XXX-0 (в защитном кожухе для установки без возможности демонтажа)
|
Ji |
- - —■“ |
j^iSB ГОРИЗОНТ |
|
■ *CMGlDOlfe)0-7 №02^ |
в)
а)
б)

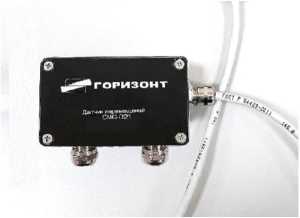

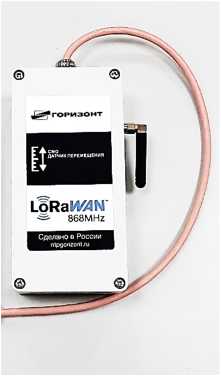

Рисунок 2 - Общий вид электронных блоков для датчиков:
а) с интерфейсом RS-485 (исп. CMG-D01-XXX-Y); б) с интерфейсом RS-485 (исп. CMG-D21-XXX-Y); в) с интерфейсом LoRaWAN (исп. CMG-D22-XXX-Y), с интерфейсом NB-IoT (исп.
CMG-D24-XXX-Y)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений перемещений, мм для модификаций: - 100 - 250 - 500 - 1000 - 1500 - 2500 - 3000 |
от -5 до +5 от -12,5 до +12,5 от -25 до +25 от -50 до +50 от -75 до +75 от -125 до +125 от -150 до +150 |
|
Пределы основной допускаемой приведенной к диапазону измерений погрешности измерений при нормальных условиях*, % |
±0,1 |
|
Пределы дополнительной приведённой к диапазону измерений погрешности измерений, вызванной изменением температуры окружающей среды относительно нормальных условий на 1 °С, % |
±0,002 |
|
* температура окружающей среды от + 15 до + 25 °С | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В, для исполнений: - CMG-01-XXX-Y, CMG-02-XXX-Y, CMG-D01-XXX-Y, CMG-D21-XXX-Y |
от 9,0 до 36,0 |
|
- CMG-D22-XXX-Y, CMG-D24-XXX-Y |
от 3,3 до 7,5 |
|
Вид выходного сигнала, для моделей: - CMG-01-XXX-Y, CMG-02-XXX-Y |
аналоговый |
|
- CMG-D01-XXX-Y, CMG-D21-XXX-Y, CMG-D22-XXX-Y, CMG-D24-XXX-Y |
цифровой |
|
Диапазон выходного аналогового сигнала: - датчиков CMG-02-XXX-Y, мА |
от 4 до 20 |
|
- датчиков CMG-01-XXX-Y, мВ/В |
от -500 до +500 |
|
Коэффициент преобразования, мм/мА (мм/(мВ/В)) для модификаций: - 100 |
0,625 (0,010) |
|
- 250 |
1,562 (0,025) |
|
- 500 |
3,125 (0,050) |
|
- 1000 |
6,250 (0,100) |
|
- 1500 |
9,375 (0,150) |
|
- 2500 |
15,625 (0,250) |
|
- 3000 |
18,750 (0,300) |
|
Габаритные размеры датчика перемещений (Длина х Диаметр), мм, не более |
(L* + 170)х30 |
|
Габаритные размеры электронного блока (Ширина х Высота х Глубина), мм не более, для исполнений: - CMG-D01-XXX-Y |
98х55х35 |
|
- CMG-D21-XXX-Y |
98х64х35 |
|
--CMG-D22-XXX-Y, CMG-D24-XXX-Y |
160х80х55 |
|
Масса, кг, не более, для исполнений: - CMG-01-XXX-Y, CMG-02-XXX-Y |
0,7 |
|
- CMG-D01-XXX-Y, CMG-D21-XXX-Y и CMG-D22-XXX-Y, CMG-D24-XXX-Y (без батарей) |
1,0 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до + 60 |
|
* Т V» V» L - диапазон измерений перемещений | |
