Номер по Госреестру СИ: 95053-25
95053-25 Измерители вертикальных перемещений
(HSSG-D)
Назначение средства измерений:
Измерители вертикальных перемещений HSSG-D (далее - измерители) предназначены для измерений относительных вертикальных перемещений оснований и фундаментов зданий, сооружений и других объектов мониторинга.

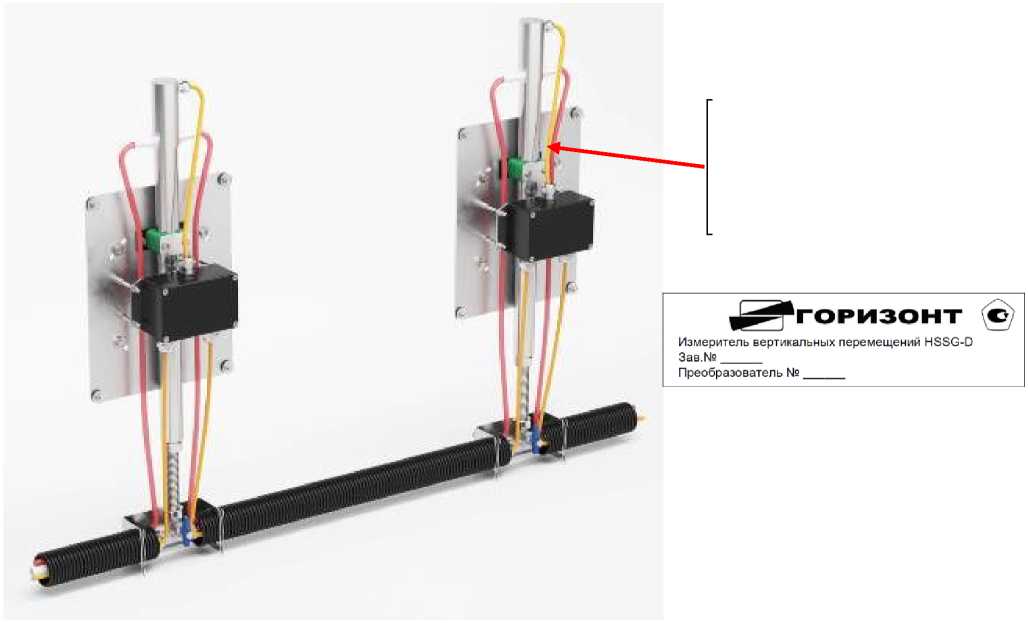

Внешний вид.
Измерители вертикальных перемещений
Рисунок № 1
Общие сведения
Дата публикации - 02.04.2025
Срок свидетельства - 28.03.2030
Номер записи - 196805
ID в реестре СИ - 1424607
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
HSSG-D,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№630 от 2025.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Измерители вертикальных перемещений (HSSG-D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80143-20 10.12.2025 |
Датчики деформации струнные , SVWG Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
82520-21 09.08.2026 |
Косы термометрические цифровые, ThLG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89697-23 03.08.2028 |
Датчики линейных перемещений, CMG Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89698-23 03.08.2028 |
Датчики деформации тензометрические, RSS-01-C Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91443-24 28.02.2029 |
Косы термометрические цифровые, THLG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
94070-24 12.12.2029 |
Измерители угла наклона двухкоординатные, IN-Q2M Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95053-25 28.03.2030 |
Измерители вертикальных перемещений, HSSG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Кто поверяет Измерители вертикальных перемещений (HSSG-D)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 11 | 11 | 0 | 0 | 11 | 11 | 0 |
Стоимость поверки Измерители вертикальных перемещений (HSSG-D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители имеют встроенное метрологически значимое микропрограммное обеспечение (далее - МПО) предназначенное для проверки работоспособности внутренних компонентов, настройки параметров и контроля процесса измерений. МПО устанавливается в микроконтроллер средства измерений на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение (далее - ПО) и измерительную информацию. Обновление МПО в процессе эксплуатации не осуществляется.
Защита микропрограммного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Для отображения результатов измерений осуществляется с использованием внешнего ПО, установленного на персональный компьютер. Применяется любое программное обеспечение, работающее по протоколу ModBUS, карта регистров приведена в эксплуатационной документации. Данное ПО не является метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МПО |
|
Номер версии (идентификационный номер ПО) |
1.000 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на маркировочную табличку, а также на титульные листы руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа «Измерители вертикальных перемещений HSSG-D. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений МПГТ.401266.026.10.00.000 ТУ. Измерители вертикальных перемещений HSSG-D.
Технические условия.
ПравообладательОбщество с ограниченной ответственностью «НТП «Горизонт-М»
(ООО «НТП «Горизонт-М»)
ИНН 7731314950
Адрес юридического лица: 125130, г. Москва, вн. тер. г. муниципальный округ Войковский, пр-д Старопетровский, д. 7а, стр. 23
Телефон: +7 (495) 909-12-84
Е-mail: info@ntpgorizont.ru
Web-сайт: https://www.ntpgorizont.ru/
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «НТП «Горизонт-М»(ООО «НТП «Горизонт-М»)
ИНН 7731314950
Адрес юридического лица: 125130, г. Москва, вн. тер. г. муниципальный округ Войковский, пр-д Старопетровский, д. 7а, стр. 23
Телефон: +7 (495) 909-12-84
Е-mail: info@ntpgorizont.ru
Web-сайт: https://www.ntpgorizont.ru/
Принцип работы измерителя основан на основном законе сообщающихся сосудов и находящейся в них рабочей жидкости. Поверхность жидкости в сообщающихся сосудах образует горизонтальную плоскость. По разности высот столбов жидкости в сообщающихся сосудах (преобразователях) находят разность высот между точками мониторинга (измерений). Относительное вертикальное перемещение элемента объекта мониторинга (осадка, просадка, подъем) определяется как разница изменений показаний уровня рабочей жидкости между референсным и рабочим преобразователями измерителя.
Конструктивно измерители представляют из себя два идентичных преобразователей уровня (далее - преобразователь), объединенных в единую гидростатическую систему с помощью соединительных трубок, заполненных рабочей жидкостью. Гидростатическая система измерителей разделена на два контура - жидкостной и воздушной линий.
Основными элементами измерителя являются преобразователи уровня. При возникновении перемещения объекта контроля происходит изменение уровня рабочей жидкости в жидкостном контуре измерителя. Уровень жидкости фиксируется преобразователями уровня и преобразуются в выходной цифровой сигнал. Выходной сигнал с преобразователей доступен для считывания, через интерфейс RS-485 по протоколу обмена данных ModBUS.
Заводской номер средства измерений, в числовом формате, состоящий из арабских цифр, указывается на маркировочной табличке, закрепляемой на корпусе каждого преобразователя, путем нанесения маркировочной наклейки или методом лазерной гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование элементов измерителей не предусмотрено.
Пример общего вида измерителя представлен на рисунке 1. Цвет элементов конструкции может отличаться в соответствии с заказом потребителя.
Место нанесения маркировочной таблички с заводским номером средства
Рисунок 1 - Пример общего вида измерителя вертикальных перемещений HSSG-D
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель вертикальных перемещений |
HSSG-D |
1 комплект |
|
Комплект монтажных частей (конструкция элементов и состав комплекта зависит от особенностей объекта) |
- |
1 шт. |
|
Паспорт |
МПГТ.401266.026.10.00.000 ПС |
1 шт. |
|
Руководство по эксплуатации |
МПГТ.401266.026.10.00.000 РЭ |
1 шт. на партию |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон перемещений, мм:
*
|
от 0 от 100 до 250 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений перемещений , % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений, вызванной изменением температуры на 1 °С, % |
±0,001 |
|
* определяется заказом потребителя, фактическое значение приведено в паспорте средства измерений. ** при температуре окружающей среды от + 5 °С до + 50 °С. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В |
от 9 до 28 |
|
Габаритные размеры преобразователей (диаметр х высота), мм, не более |
38x800 |
|
Масса одного преобразователя, кг, не более |
6 |
|
Условия эксплуатации:
|
от -50 до +50 от 30 до 98 |
|
* без учета кабеля и кабельного ввода. | |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
100000 |
|
Средний полный срок службы, лет, не менее |
10 |
