Номер по Госреестру СИ: 94070-24
94070-24 Измерители угла наклона двухкоординатные
(IN-Q2M)
Назначение средства измерений:
Измерители угла наклона двухкоординатные IN-Q2M (далее - измерители) предназначены для измерений углов наклона и наклонных перемещений.
Внешний вид.
Измерители угла наклона двухкоординатные
Рисунок № 1
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства - 12.12.2029
Номер записи - 195889
ID в реестре СИ - 1421851
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация IN-Q2M2-12, модификация IN-Q2M1-48, модификация IN-Q2M1-12, модификация IN-Q2M-90, модификация IN-Q2M-6, модификация IN-Q2M-12,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 19
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2953 от 2024.12.12 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Измерители угла наклона двухкоординатные (IN-Q2M)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80143-20 10.12.2025 |
Датчики деформации струнные , SVWG Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
82520-21 09.08.2026 |
Косы термометрические цифровые, ThLG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89697-23 03.08.2028 |
Датчики линейных перемещений, CMG Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89698-23 03.08.2028 |
Датчики деформации тензометрические, RSS-01-C Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91443-24 28.02.2029 |
Косы термометрические цифровые, THLG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
94070-24 12.12.2029 |
Измерители угла наклона двухкоординатные, IN-Q2M Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95053-25 28.03.2030 |
Измерители вертикальных перемещений, HSSG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Измерители угла наклона двухкоординатные (IN-Q2M)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 28 | 28 | 28 | 0 | 0 | 28 | 28 | 0 |
Стоимость поверки Измерители угла наклона двухкоординатные (IN-Q2M)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей встроенное и устанавливается при изготовлении измерителя.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
«высокий» в соответствии
Уровень защиты программного обеспечения с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
— |
Знак утверждения типа
Знак утверждения типананосится на корпус измерителя методом лазерной гравировки, а также на титульном листе руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа МПГТ.401267.022 РЭ Измерители угла наклона двухкоординатные IN-Q2M. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
МПГТ.401267.022 ТУ Измерители угла наклона двухкоординатные IN-Q2M. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «НТП «Горизонт-М»
(ООО «НТП «Горизонт-М»)
ИНН 7731314950
Юридический адрес: 125130, г. Москва, пр-д Старопетровский, д. 7а, стр. 23
Телефон: +7 (495) 909-12-84
E-mail: info@ntpgorizont.ru
Web-сайт: https://www.ntpgorizont.ru/
Изготовитель
Общество с ограниченной ответственностью «НТП «Горизонт-М»(ООО «НТП «Горизонт-М»)
ИНН 7731314950
Адрес: 125130, г. Москва, пр-д Старопетровский, д. 7а, стр. 23
Телефон: +7 (495) 909-12-84
E-mail: info@ntpgorizont.ru
Web-сайт: https://www.ntpgorizont.ru/
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Правообладатель
Общество с ограниченной ответственностью «НТП «Горизонт-М»(ООО «НТП «Горизонт-М»)
ИНН 7731314950
Юридический адрес: 125130, г. Москва, пр-д Старопетровский, д. 7а, стр. 23
Телефон: +7 (495) 909-12-84
E-mail: info@ntpgorizont.ru
Web-сайт: https://www.ntpgorizont.ru/
Принцип работы заключается в следующем: при наклоне измерителя за счёт действия силы тяжести происходит изменение положения подвешенной инертной массы относительно боковых электродов первичного преобразователя, что приводит к изменению электрических емкостей. Изменение емкостей преобразуется измерителем в выходной цифровой сигнал.
Конструктивно измерители представляют из себя двухосевой датчик, в корпусе которого располагается первичный преобразователь и электронный блок преобразования в цифровой сигнал. На боковой поверхности корпуса измерителя находится кабель с разъемом для подачи питания и вывода информации с измерителя. На верхней поверхности корпуса измерителя нанесены риски, соответствующие направлениям измерительных осей X и Y.
Структура условного обозначения измерителей осуществляется следующим образом:
Измеритель угла наклона двухкоординатный
наименование
|
1 |
2 |
3 |
|
IN-Q2M |
x |
-xx |
условное обозначение
1 -
2 -
•
3 -
•
•
•
•
•
•
Обозначение типа Тип корпуса и способ монтажа
отсутствие обозначения - корпус измерителя из нержавеющей стали;
-
1 - корпус измерителя из нержавеющей стали, установка на монтажные опоры;
-
2 - корпус измерителя из алюминия. диапазон измерений угла наклона
6 - от -6 до 6;
12 - от -12 до 12;
24 - от -24 до 24;
48 - от -48 до 48;
60 - от -60 до 60;
75 - от -75 до 75;
90 - от -90 до 90;
180 - от -180 до 180.
Измерения по осям X и Y
Измерения по оси X, индикация по оси Y

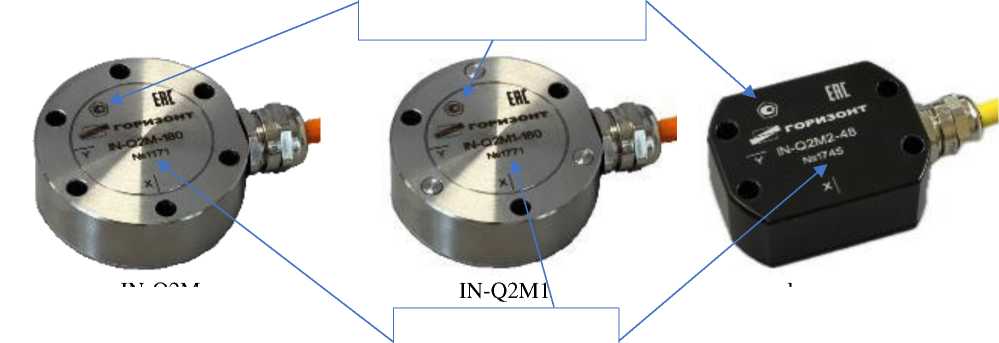

Общий вид измерителей представлен на рисунке 1.
место нанесения знака утверждения типа
IN-Q2M
IN-Q2M2
место нанесения заводского номера
Рисунок 1 - Внешний
вид измерителей угла наклона двухкоординатных места нанесения заводского номера
IN-Q2M с указанием
Пломбирование измерителей не предусмотрено.
Нанесение знака поверки на средство измерение не предусмотрено.
Заводской номер состоит из цифрового обозначения и указывается на корпусе измерителя методом лазерной гравировки.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Измеритель угла наклона двухкоординатный |
IN-Q2M |
1 шт. |
|
Паспорт |
МПГТ.401267.022 ПС |
1 шт. |
|
Руководство по эксплуатации 1) |
МПГТ.401267.022 РЭ |
1 шт. |
|
Flash-накопитель с программным обеспечением 1) |
- |
1 шт. |
|
Примечание 1) - Поставляется одно на партию | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений угла наклона, для модификаций: - IN-Q2Mх-6 |
от -6° до 6° |
|
- IN-Q2Mх-12 |
от -12° до 12° |
|
- IN-Q2Mх-24 |
от -24° до 24° |
|
- IN-Q2Mх-48 |
от -48° до 48° |
|
- IN-Q2Mх-60 |
от -60° до 60° |
|
- IN-Q2Mx-75 |
от -75° до 75° |
|
- IN-Q2Mx-90 |
от -90° до 90° |
|
- IN-Q2MX-180 |
от -180° до 180° |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений угла наклона1), %, для модификаций: - IN-Q2Mx-6, IN-Q2Mx-12, IN-Q2Mx-24, IN-Q2Mx-48, IN-Q2Mx-60, IN-Q2Mx-75 |
±0,052) |
|
- IN-Q2MX-90, IN-Q2MX-180 |
±0,23) |
|
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности измерений углов, вызванной изменением температуры на 1 °С, % |
±0,003 |
|
Примечания:
|
Y, нормируются |
|
одинаково для каждой измерительной оси. 3) метрологические характеристики измерителей нормируются по оси X. | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В |
от 9,0 до 28,0 |
|
Разрешающая способность для модификаций: - IN-Q2Mx-6, IN-Q2Mx-12 |
0,001° |
|
- для остальных |
0,005° |
|
Интерфейс передачи данных |
RS-485 |
|
Протокол обмена |
ModBUS АН-Д3 |
|
Габаритные размеры измерителей, без учета кабельного ввода, мм, не более: - IN-Q2-XX, (диаметр x высота) |
54x20 |
|
- IN-Q2M1-XX, (диаметрхвысота) |
54x23 |
|
- IN-Q2M2-XX, (длина ширина высот'а) |
75x40x20 |
|
Масса1), кг, не более |
0,25 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +50 |
|
- относительная влажность воздуха, % |
от 30 до 98 |
|
Примечания: 1) без учета кабеля и кабельного ввода |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Срок службы, лет, не менее |
10 |
