Назначение средства измерений:
Контроллеры программируемые логические Т10 (далее - контроллеры) предназначены для измерений унифицированных выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного электрического тока и преобразования их в цифровые коды, а также воспроизведение сигналов напряжения и силы постоянного электрического тока.

Внешний вид.
Контроллеры программируемые логические
Рисунок № 1

Внешний вид.
Контроллеры программируемые логические
Рисунок № 2
Программное обеспечение
можно разделить на две группы - встроенное программное обеспечение (ВПО) и программное обеспечение (ПО), устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память на заводе-изготовителе вовремя производственного цикла и в процессе эксплуатации изменению не подлежит, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики контроллеров, указанные в таблице 2, нормированы с учетом ВПО.
ПО STEP 7 Basic (TIA Portal) и STEP 7 Professional (TIA Portal), не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с устройствами Т10.
Программное обеспечение STEP7 не даёт доступ к внутренним программным микрокодам контроллеров и не позволяет вносить изменения в ВПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения | |
|
Идентификационное наименование ПО |
STEP 7 Basic (TIA Portal) |
STEP 7 Professional (TIA Portal) |
|
Номер версии (идентификационный номер) ПО |
не ниже V15.1 |
не ниже V15.1 |
|
Цифровой идентификатор ПО |
номер версии | |
|
Алгоритм вычисления цифрового идентификатора |
не используется | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации РЭ 27.33.13-016-30784217-2023 типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 руководства по эксплуатации РЭ 27.33.13-016-30784217-2023.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1И0-16 до 100 А»;
ТУ 27.33.13-016-30784217-2023 «Программируемый логический контроллер Т10. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Технология» (ООО «Технология»)
ИНН 5407471926
Юридический адрес: 630099, г. Новосибирск, ул. Депутатская, д. 48, эт. 2
Телефон: (383) 249-40-71, (383) 249-40-72, (383) 249-40-78
E-mail: info@teh-rf.com
Изготовитель
Общество с ограниченной ответственностью «Технология» (ООО «Технология»)
ИНН 5407471926
Юридический адрес: 630099, г. Новосибирск, ул. Депутатская, д. 48, эт. 2
Адрес места осуществления деятельности: 633009, г. Бердск, ул. Зеленая Роща, д. 7/2
Телефон: (383) 249-40-71, (383) 249-40-72, (383) 249-40-78
E-mail: info@teh-rf.com
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес места осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Юридический адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Телефон: +7 (383) 210-08-14
Факс: +7 (383) 210-13-60
E-mail: director@sniim.ru
Правообладатель
Общество с ограниченной ответственностью «Технология» (ООО «Технология»)ИНН 5407471926
Юридический адрес: 630099, г. Новосибирск, ул. Депутатская, д. 48, эт. 2
Телефон: (383) 249-40-71, (383) 249-40-72, (383) 249-40-78
E-mail: info@teh-rf.com
Принцип действия контроллеров основан на аналого-цифровом преобразовании поступающих на их входы сигналов напряжения и силы постоянного электрического тока. За счет цифро-аналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы постоянного электрического тока и напряжения. Контроллеры так же осуществляют прием и обработку дискретных сигналов.
Контроллеры используются для решения задач автоматизации производства и технологических процессов низкой и средней сложности в различных отраслях, в том числе для построения локальных систем автоматизации, работы в реальном масштабе времени, в составе распределенных систем управления с расширенными коммутационными возможностями.
Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации: центрального управляющего устройства (CPU), модулей ввода/вывода аналоговых и дискретных сигналов, технологических модулей (позиционирования, взвешивания и т.д.), коммуникационных модулей (в сети Modbus, PROFIBUS-DP - в качестве ведущего/ведомого устройства, Ethernet, модема, GSM-модема), пульта индикации и управления, блока питания.
В состав контроллеров могут входить модули ввода/вывода следующих модификаций Т10-14, Т10-15, T10-4HD, T10-4HF и T10-4HE, отличающиеся количеством и типом входных и выходных сигналов, а также исполнением корпуса.
Контроллеры выполнены в пластиковых корпусах устанавливаются на 35-мм профильную DIN-рейку креплением защелками или на плоскую поверхность с креплением винтами. Подключение к соседним модулям осуществляется с помощью выдвижного штекера, вмонтированного в модуль, наружные соединения возможны через съемные терминальные блоки, что позволяет проводить замену модулей без демонтажа внешних цепей.
Конструкция контроллеров позволяет встраивать их в стандартные электротехнические, монтажные шкафы или другое монтажное оборудование, защищающее от воздействия внешней среды, обеспечивающее подвод сигнальных проводов и ограничивающее доступ к контроллеру.

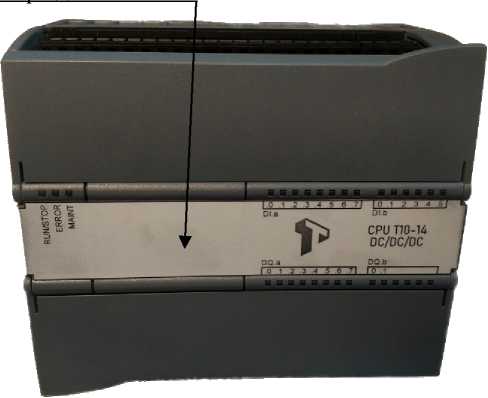

Внешний вид контроллеров и указание места нанесения знака утвержденного типа представлен на рисунке 1.

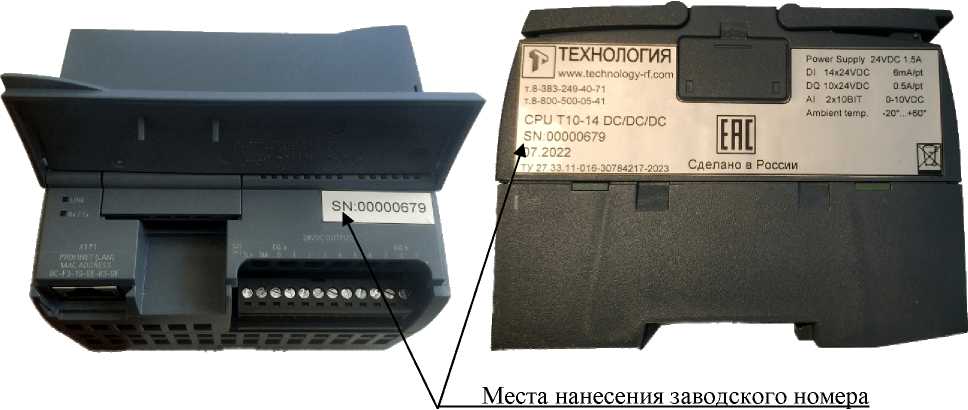

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной печати на самоклеящейся пленке, расположенных на корпусе контроллеров в местах указанных на рисунке 2.
Нанесение знака поверки на контроллеры не предусмотрено. Пломбирование мест настройки контроллеров не предусмотрено.
Место нанесения знака утвержденного типа
Рисунок 1 - Общий вид с указанием места нанесения знака утвержденного типа
SN:00000679
номера
XIP1
PR4WMET (LAN) MAC ADDRESS 8C-F3- 1S-SE-S3-9F
Места нанесения заводского
6mA/pt
0.5A/pt 0-10VDC -20*...+60*
Power Supply 24VDC 1.5A DI 14x24VDC DQ 10x24VDC Al 2xlOBlT Ambient temp.
CPU T10-14 DC/DC/DC
SN 00000679
4)7.2022
у 27 33.11-016-30784217-2023 СделЭНО В РОССИИ
[«^ТЕХНОЛОГИЯ
II * I www.technology-rf.com
Т.8-383-249-40-71
I т.8-800-500-05-41
Рисунок 2 - Места нанесения заводского номера контроллера
Таблица 2 - Метрологические характеристики контроллеров
|
Модуль ввода-вывода аналоговых сигналов |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой приведенной основной погрешности, % |
Пределы допускаемой приведенной погрешности в рабочих условиях, % |
|
Центральные процессоры с каналами ввода-вывода аналоговых сигналов | ||||
|
Т10-14 |
2 входа от 0 до 10 В 10 двоичных разрядов |
- |
±3,0 |
±3,5 |
|
Т10-15 |
2 входа от 0 до 10 В 10 двоичных разрядов |
2 выхода от 0 до 20 мА 10 двоичных разрядов | ||
|
Модули ввода аналоговых сигналов | ||||
|
T10-4HD |
4 входа ±2,5 В, ±5 В, ±10 В; от 0(4) до 20 мА 12 двоичных разрядов + знаковый |
- |
±0,1 |
±0,2 |
|
T10-4HF |
8 входов ±2,5 В, ±5 В, ±10 В; от 0(4) до 20 мА 12 двоичных разрядов + знаковый |
- | ||
|
Модули ввода-вывода аналоговых сигналов | ||||
|
T10-4HE |
4 входа ±2,5 В, ±5 В, ±10 В; от 0(4) до 20 мА 14 двоичных разрядов по напряжению; 13 двоичных разрядов по току |
- |
±0,1 |
±0,2 |
|
Модуль ввода-вывода аналоговых сигналов |
Диапазон входных сигналов |
Диапазон выходных сигналов |
Пределы допускаемой приведенной основной погрешности, % |
Пределы допускаемой приведенной погрешности в рабочих условиях, % |
|
- |
2 выхода ±10 В; от 0(4) до 20 мА 12 двоичных разрядов + знаковый |
±0,3 |
±0,6 | |
|
Примечание: нормирующее значение - диапазон значений входных (выходных) сигналов. | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия применения:
|
от 17 до 23 от 20 до 80 от 86 до 106 |
|
Рабочие условия применения:
|
от -20 до +60 95 без конденсата от 79,5 до 108 |
|
Параметры электрического питания: - электрическое напряжение постоянного тока, В |
от 20,4 до 28,8 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более:
|
110х100х75 130x100x75 45x100x75 |
|
Масса контроллеров, кг, не более: |
0,5 |
