Наименование

Обозначение

Количество

Газоанализатор¹⁾

Метран АГ

1 шт.

Руководство по эксплуатации^

-

1 экз.

Паспорт^

17.5372.ХХХ²⁾.0О ПС

1 экз.

^ц в соответствии с заказом

²⁾ шифр модели

Определяемый компонент²⁾

Метод анализа

Максимальный диапазон показаний^ ³⁾ концентрации определяемого компонента

Пределы допускаемой погрешности измерений определяемого компонента

Нормируемый поддиапазон измерений^{1) 3)}

относи тельная

приведенная ⁴⁾

Аммиак

NH₃

ИК спектрометри я с диодным лазером

от 0 до

10 млн^-1

от 0 до 10 млн^-1

_-

± 15 %

от 0 до 1 %

от 0 до 50 млн^-1 включ.

-

± 10 %

св. 50 до 100 млн^-1 включ.

± 9 %

-

св. 100 до 200 млн^-1 включ.

± 8 %

-

св. 200 до 500 млн^-1 включ.

± 7 %

-

св. 500 до 2000 млн^-1 включ.

± 6 %

-

св. 2000 млн^-1 до 1 %

± 5 %

-

ИК фотометрия

от 0 до 100 %

от 0 до 100 млн^-1 включ.

-

± 10 %

св. 100 до 1000 млн^-1 включ.

± 7 %

-

св. 1000 млн^-1 до 1 % включ.

± 6 %

-

св. 1,0 до 50 % включ.

± 4 %

-

св. 50 до 100 %

± 1 %

-

Водород

H2

Теплопровод ность

от 0 до 100 %

от 0 до 1,0 % включ.

-

± 10 %

св. 1,0 до 10 % включ.

± 4 %

-

св. 10 до 100 % включ.

± 3 %

-

от 50 до 100 %

от 50 до 100 %

± 2 %

-

от 80 до 100 %

от 80 до 100 %

± 2 %

-

от 90 до 100 %

от 90 до 100 %

± 2 %

-

Определяемый

компонент²⁾

Метод анализа

Максимальный диапазон показаний^ ³⁾ концентрации определяемого компонента

Пределы допускаемой погрешности измерений определяемого компонента

Нормируемый поддиапазон измерений^{1) 3)}

относи тельная

приведенная ⁴⁾

Диоксид углерода

CO2

ИК спектрометри я с диодным лазером

от 0 до 5000 млн ¹

от 0 до 10 млн^-1 включ.

-

± 10 %

св. 10 до 100 млн^-1 включ.

± 8 %

-

св. 100 до 500 млн^-1 включ.

± 7 %

-

св. 500 до 1000 млн^-1 включ.

± 6 %

-

св. 1000 до 3000 млн^-1 включ.

± 5 %

-

св. 3000 до 5000 млн^-1

± 4 %

-

от 0 до 100 %

от 0 до 200 млн^-1 включ.

-

± 10 %

св. 200 до 1000 млн^-1 включ.

± 8 %

-

св. 1000 до 2500 млн^-1 включ.

± 7 %

-

св. 2500 млн^-1 до 0,5 % включ.

± 6 %

-

св. 0,5 до 1 % включ.

± 5 %

-

св. 1 до 10 % включ.

± 4 %

-

св. 10 до 20 % включ.

± 3 %

-

св. 20 до 50 % включ.

± 2 %

-

св. 50 до 100 %

± 1,5

%

-

ИК фотометрия

от 0 до 5000 млн^-1

от 0 до 10 млн^-1 включ.

-

± 10 %

св. 10 до 100 млн^-1 включ.

± 8 %

-

св. 100 до 1000 млн^-1 включ.

± 7 %

-

св. 1000 до 3000 млн^-1 включ.

± 6 %

_-

св. 3000 до 5000 млн^-1

± 5 %

-

от 0 до 100 %

от 0 до 200 млн^-1 включ.

-

± 10 %

св. 200 до 1000 млн^-1 включ.

± 8 %

-

св. 1000 до 2500 млн^-1 включ.

± 7 %

_-

св. 2500 млн^-1 до 0,5 % включ.

± 6 %

_-

св. 0,5 до 1 % включ.

± 5 %

-

св. 1 до 10 % включ.

± 4 %

-

св. 10 до 20 % включ.

± 3 %

-

св. 20 до 50 % включ.

± 2 %

-

св. 50 до 100 %

± 1,5

%

_-

Оксид углерода

CO

ИК спектрометри я с диодным лазером

от 0 до 2 млн^-1

от 0 до 2 млн^-1

-

± 10 %

от 0 до 5000 млн^-1

от 0 до 10 млн^-1 включ.

-

± 10 %

св. 10 до 50 млн^-1 включ.

± 8 %

-

св. 50 до 100 млн^-1 включ.

± 7 %

-

св. 100 до 400 млн^-1 включ.

± 6 %

-

Определяемый

компонент²⁾

Метод

анализа

Максимальный диапазон показаний^ ³⁾ концентрации определяемого компонента

Пределы допускаемой погрешности измерений определяемого компонента

Нормируемый поддиапазон измерений^{1) 3)}

относи тельная

приведенная ⁴⁾

св. 400 до 1000 млн^-1 включ.

± 5 %

-

св. 1000 до 1500 млн^-1 включ.

± 4 %

_-

св. 1500 до 5000 млн^-1

± 3 %

-

от 0 до 100 %

от 0 до 200 млн^-1 включ.

-

± 10 %

св. 200 до 1000 млн^-1 включ.

± 8 %

-

св. 1000 до 2500 млн^-1 включ.

± 7 %

-

св. 2500 млн^-1 до 0,5 % включ.

± 6 %

-

св. 0,5 до 1% включ.

± 5 %

-

св. 1 до 10 % включ.

± 4 %

-

св. 10 до 20 % включ.

± 3 %

-

св. 20 до 50 % включ.

± 2 %

-

св. 50 до 100 %

± 1,5

%

-

ИК фотометрия

от 0 до 5000 млн ¹

от 0 до 20 млн^-1 включ.

-

± 10 %

св. 20 до 100 млн^-1 включ.

± 8 %

-

св. 100 до 500 млн^-1 включ.

± 7 %

-

св. 500 до 1000 млн^-1 включ.

± 6 %

-

св. 1000 до 3000 млн^-1 включ.

± 5 %

-

св. 3000 до 5000 млн^-1

± 4 %

-

от 0 до 100 %

от 0 до 500 млн^-1 включ.

-

± 10 %

св. 500 до 2500 млн^-1 включ.

± 7 %

-

св. 2500 млн^-1 до 0,5 % включ.

± 6 %

-

св. 0,5 до 1 % включ.

± 5 %

-

св. 1 до 10 % включ.

± 4 %

-

св. 10 до 20 % включ.

± 3 %

-

св. 20 до 50 % включ.

± 2 %

-

св. 50 до 100 %

± 1,5

%

-

Сероводо род

H2S

ИК спектрометри я с диодным лазером

от 0 до 2000 млн ¹

от 0 до 20 млн^-1 включ.

-

± 10 %

св. 20 до 50 млн^-1 включ.

± 7 %

-

св. 50 до 200 млн^-1 включ.

± 6 %

-

св. 200 до 1000 млн^-1 включ.

± 5 %

-

св. 1000 до 2000 млн^-1

± 4 %

-

от 0 до 100 %

от 0 до 0,1 % включ.

±10%

св. 0,1 до 1 % включ.

±8%

-

св. 1 до 10 % включ.

±7%

-

св. 10 до 100 %

±2%

-

Определяемый

компонент²⁾

Метод анализа

Максимальный диапазон показаний^ ³⁾ концентрации определяемого компонента

Пределы допускаемой погрешности измерений определяемого компонента

Нормируемый поддиапазон измерений^{1) 3)}

относи тельная

приведенная ⁴⁾

Метан

CH4

ИК спектрометри я с диодным лазером

от 0 до 8000 млн^-1

от 0 до 10 млн^-1 включ.

-

± 10 %

св. 10 до 200 млн^-1 включ.

± 8 %

-

св. 200 до 1000 млн^-1 включ.

± 7 %

-

св. 1000 до 4000 млн^-1 включ.

± 6 %

-

св. 4000 до 8000 млн^-1

± 5 %

-

от 0 до 100 %

от 0 до 500 млн^-1 включ.

-

± 10 %

св. 500 до 2500 млн^-1 включ.

± 8 %

-

св. 2500 млн^-1 до 0,5 % включ.

± 7 %

-

св. 0,5 до 2 % включ.

± 6 %

-

св. 2 до 10 % включ.

± 5 %

-

св. 10 до 50 % включ.

± 4 %

-

св. 50 до 100 %

± 3 %

-

ИК фотометрия

от 0 до 5000 млн ¹

от 0 до 20 млн^-1 включ.

-

± 10 %

св. 20 до 100 млн^-1 включ.

± 8 %

-

св. 100 до 300 млн^-1 включ.

± 7 %

-

св. 300 до 1000 млн^-1 включ.

± 6 %

-

св. 1000 до 3000 млн^-1 включ.

± 5 %

-

св. 3000 до 5000 млн^-1

± 4 %

-

от 0 до 100 %

от 0 до 500 млн^-1 включ.

-

± 10 %

св. 500 до 2500 млн^-1 включ.

± 6 %

-

св. 2500 млн^-1 до 0,5 % включ.

± 5 %

-

св. 0,5 до 10 % включ.

± 4 %

-

св. 10 до 50 % включ.

± 3 %

-

св. 50 до 100 %

± 2 %

-

Оксид азота (II)

NO

ИК фотометрия

от 0 до 1 %

от 0 до 20 млн^-1 включ.

-

± 10 %

св. 20 до 50 млн^-1 включ.

± 8 %

-

св. 50 до 150 млн^-1 включ.

± 7 %

-

св. 150 до 500 млн^-1 включ.

± 6 %

-

св. 500 до 1500 млн^-1 включ.

± 5 %

-

св. 1500 до 3000 млн^-1 включ.

± 4 %

-

св. 3000 млн^-1 до 1 %

± 3 %

-

от 0 до 50 %

от 0 до 1 % включ.

-

± 6 %

св. 1 до 5 % включ.

± 6 %

-

св. 5 до 10 % включ.

± 5 %

-

св. 10 до 25 % включ.

± 4 %

-

св. 25 до 50 %

± 2 %

-

Определяемый

компонент²⁾

Метод анализа

Максимальный диапазон показаний^ ³⁾ концентрации определяемого компонента

Пределы допускаемой погрешности измерений определяемого компонента

Нормируемый поддиапазон измерений^{1) 3)}

относи тельная

приведенная ⁴⁾

УФ фотометрия

от 0 до 4000 млн^-1

от 0 до 15 млн^-1 включ.

-

± 9 %

св. 15 до 40 млн^-1 включ.

± 8 %

-

св. 40 до 250 млн^-1 включ.

± 7 %

-

св. 250 до 1000 млн^-1 включ.

± 6 %

-

св. 1000 до 1500 млн^-1 включ.

± 5 %

-

св. 1500 до 2500 млн^-1 включ.

± 4 %

-

св. 2500 до 4000 млн^-1

± 3 %

-

от 0 до 10 %

от 0 до 50 млн^-1 включ.

-

± 10 %

св. 50 до 1000 млн^-1 включ.

± 5 %

-

св. 1000 до 5000 млн^-1 включ.

± 4 %

-

св. 5000 млн^-1 до 1 % включ.

± 3 %

-

св. 1 до 10 %

± 2 %

-

Диоксид азота (IV)

NO2

УФ фотометрия

от 0 до 4000 млн^-1

от 0 до 30 млн^-1 включ.

-

± 12 %

св. 30 до 80 млн^-1 включ.

± 7 %

-

св. 80 до 200 млн^-1 включ.

± 6 %

-

св. 200 до 500 млн^-1 включ.

± 5 %

-

св. 500 до 1000 млн^-1 включ.

± 4 %

-

св. 1000 до 4000 млн^-1

± 3 %

-

от 0 до 10 %

от 0 до 50 млн^-1 включ.

-

± 10 %

св. 50 до 1000 млн^-1 включ.

± 7 %

-

св. 1000 до 5000 млн^-1 включ.

± 6 %

-

св. 5000 млн^-1 до 10 % включ.

± 5 %

-

Кислород

O2

Электрохими ческий

от 0 до 1000 млн^-1

от 0 до 10 млн^-1 включ.

-

± 10 %

св. 10 до 100 млн^-1 включ.

± 7 %

-

св. 100 до 200 млн^-1 включ.

± 6 %

-

св. 200 до 1000 млн^-1

± 5 %

-

от 0 до 40 %

от 0 до 0,3 % включ.

-

± 6 %

св. 0,3 до 1 % включ.

± 5 %

-

св. 1 до 10 % включ.

± 4 %

-

св. 10 до 20 % включ.

± 3 %

-

св. 20 до 40 %

± 2 %

-

Циркониевый

от 0 до 1000 млн^-1

от 0 до 10 млн^-1 включ.

-

± 10 %

св. 10 до 100 млн^-1 включ.

± 7 %

-

св. 100 до 200 млн^-1 включ.

± 6 %

-

св. 200 до 1000 млн^-1

± 5 %

-

от 0 до 50 %

от 0 до 1 % включ.

-

± 6 %

св. 1 до 25 % включ.

± 5 %

-

Определяемый

компонент²⁾

Метод анализа

Максимальный диапазон показаний^ ³⁾ концентрации определяемого компонента

Пределы допускаемой погрешности измерений определяемого компонента

Нормируемый поддиапазон измерений^{1) 3)}

относи тельная

приведенная ⁴⁾

св. 25 % до 50 %

± 2 %

-

Парамагнитн ый

от 0 до 100 %

от 0 до 1 % включ.

-

± 5 %

св. 1 до 100 %

± 4 %

-

от 50 до 100 %

от 50 до 100 %

± 3 %

-

от 80 до 100 %

от 80 до 100 %

± 3 %

-

от 90 до 100 %

от 90 до 100 %

± 3 %

-

от 95 до 100 %

от 95 до 100 %

± 2 %

-

от 98 до 100 %

от 98 до 100 %

± 1 %

-

Диоксид серы (IV)

SO2

УФ фотометрия

от 0 до 3000 млн^-1

от 0 до 10 млн^-1

-

± 10 %

св. 10 до 100 млн^-1 включ.

± 8 %

-

св. 100 до 500 млн^-1 включ.

± 7 %

-

св. 500 до 3000 млн^-1

± 6 %

-

от 0 до 10 %

от 0 до 50 млн^-1 включ.

-

± 10 %

св. 50 до 1000 млн^-1 включ.

± 7 %

-

св. 1000 до 5000 млн^-1 включ.

± 5 %

-

св. 5000 млн^-1 до 1 % включ.

± 4 %

-

св. 1 до 10 %

± 3 %

-

ИК фотометрия

от 0 до 2 %

от 0 до 20 млн^-1 включ.

-

± 10 %

св. 20 до 50 млн^-1 включ.

± 9 %

-

св. 50 до 100 млн^-1 включ.

± 8 %

-

св. 100 до 800 млн^-1 включ.

± 7 %

-

св. 800 до 2000 млн^-1 включ.

± 6 %

-

св. 2000 до 8000 млн^-1 включ.

± 5 %

-

св. 8000 млн^-1 до 2 %

± 4 %

-

от 0 до 50 %

от 0 до 2 % включ.

-

10 %

св. 2 до 10 % включ.

± 4 %

-

св. 10 до 20 % включ.

± 3 %

-

св. 20 до 50 %

± 2 %

-

Вода⁵⁾

H2O

ИК спектрометри я с диодным лазером

от 0 до 40 %

от 0 до 5 % включ.

-

± 8 %

св. 5 до 20 % включ.

± 6 %

-

св. 20 до 40 %

± 5 %

-

Ёмкостной

от 0 до 40 %

от 0 до 10 млн^-1 включ.

-

± 8 %

св. 10 до 20 млн^-1 включ.

± 8 %

-

св. 20 до 100 млн^-1 включ.

± 8 %

-

св. 100 до 200 млн^-1 включ.

± 7 %

-

св. 200 млн^-1 до 0,1 % включ.

± 6 %

-

св. 0,1 до 1,0 % включ.

± 5 %

-

св. 1 до 5 % включ.

± 7 %

-

св. 5 до 20 % включ.

± 6 %

-

св. 20 до 40 %

± 5 %

-

Определяемый

компонент²⁾

Метод анализа

Максимальный диапазон показаний^ ³⁾ концентрации определяемого компонента

Пределы допускаемой погрешности измерений определяемого компонента

Нормируемый поддиапазон измерений^{1) 3)}

относи тельная

приведенная ⁴⁾

Хлоровод ород

HCl

ИК спектрометри я с диодным лазером

от 0 до 200 млн^-1

от 0 до 20 млн^-1 включ.

-

± 10 %

св. 20 до 50 млн^-1 включ.

± 9 %

-

св. 50 до 100 млн^-1 включ.

± 8 %

-

св.100 до 200 млн^-1 включ.

± 7 %

-

Фтороводород

HF

ИК спектрометри я с диодным лазером

от 0 до 500

млн^-1

от 0 до 10 млн^-1 включ.

-

± 10 %

св. 10 до 20 млн^-1 включ.

± 10 %

-

св. 20 до 40 млн^-1 включ.

± 9 %

-

св. 40 до 75 млн^-1 включ.

± 8 %

-

св. 75 до 150 млн^-1 включ.

± 7 %

-

св. 150 до 500 млн^-1

± 6 %

-

Оксид азота (I)

N2O

ИК спектрометри я с диодным лазером

от 0 до 1000 млн^-1

от 0 до 50 млн^-1 включ.

-

± 10 %

св. 50 до 100 млн^-1 включ.

± 8 %

-

св. 100 до 200 млн^-1 включ.

± 7 %

-

св. 200 до 1000 млн^-1

± 6 %

-

от 0 до 50 %

от 0 до 1 % включ.

-

± 10 %

св. 1 до 5 % включ.

± 5 %

-

св. 5 до 10 % включ.

± 4 %

-

св. 10 до 25 % включ.

± 3 %

-

св. 25 до 50 %

± 2 %

-

Сумма углеводо родов (по пропану)

CxHy

ПИД⁶

от 0 до 100 млн^-1

от 0 до 2 млн^-1 включ.

-

± 13 %

св. 2 до 100 млн^-1 включ.

± 10 %

-

от 0 до 1000 млн^-1

от 0 до 100 млн^-1 включ.

-

± 10 %

св. 100 до 1000 млн^-1 включ.

± 10 %

-

от 0 до 20000 млн^-1

от 0 до 1000 млн^-1 включ.

-

± 10 %

св. 1000 до 20000 млн^-1 включ.

± 10 %

от 0 до 50 %

от 0 до 50%

-

± 10 %

• ¹⁾ Диапазон измерений газоанализатора определяется при заказе и может быть любым в пределах максимального диапазона показаний.

• ²⁾ Определяемые компоненты определяются при заказе и могут составлять от 1 до 8 компонентов.

• ³⁾ Пересчет значений объемной доли концентрации Х в млн^-1(ррт) в массовую концентрацию С, мг/м³, проводят по формуле: C=X*M/Vm

где М- молярная масса компонента, г/моль,

Vm - молярный объем смеси газа или воздуха, равный 22,4 дм³/моль, при стандартизированных условиях 0°С и 101,3 кПа.

• ⁴⁾ Нормирующее значение погрешности - верхний предел нормируемого поддиапазона.

• ⁵⁾ Пересчет значения влажности в температуру точки росы согласно ГОСТ 8.547—2009

• ⁶⁾ Взрывозащищенное исполнение не предусмотрено

Наименование характеристики

Значение

Предел допускаемой вариации показаний выходного сигнала, в долях от пределов допускаемой основной погрешности

0,5

Нестабильность нуля и диапазона за 7 суток, %, от верхнего предела диапазона измерений

- для методов анализа: ультрафиолетовая/видимая фотометрия, инфракрасная фотометрия и инфракрасная спектрометрия с диодным лазером, парамагнитный,

± 1,0

ПИД

- для методов анализа: электрохимический, циркониевый и ёмкостной

± 2,0

- для методов анализа: по теплопроводности

± 1,5

Время установления показаний (Т90), с, не более

• - для методов анализа: инфракрасная спектрометрия с диодным лазером;

• - для методов анализа: ультрафиолетовая/видимая фотометрия, ёмкостной,

10

парамагнитный

20

-     для методов анализа: по теплопроводности, циркониевый и

электрохимический;

40

Время прогрева, мин, не более

- для методов анализа: инфракрасная спектрометрия с диодным лазером;

20

- для методов анализа: ультрафиолетовая/видимая фотометрия, инфракрасная фотометрия, по теплопроводности и ПИД;

30

- для методов анализа: электрохимический

40

Наименование характеристики

Значение

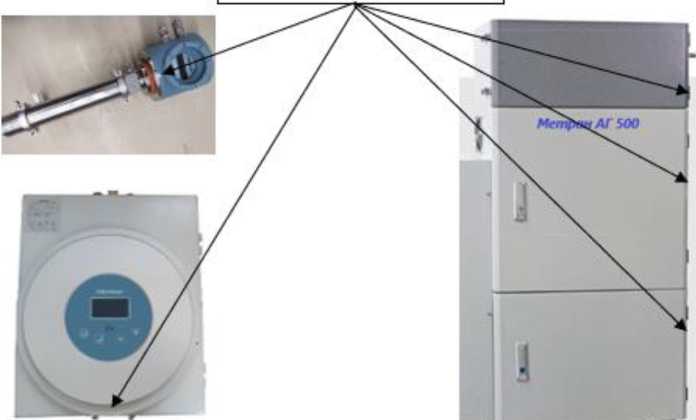

Габаритные размеры, мм, не более (Ш В Г) Модель Л100

655x165x165

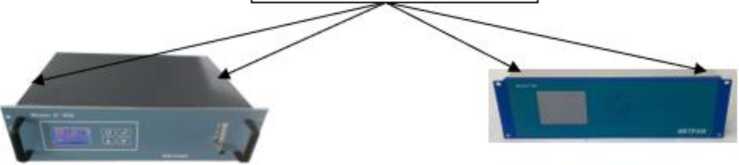

Модель 300А

483x133x360

Модель 300В

520x460x226

Модель 300С

482x133x346

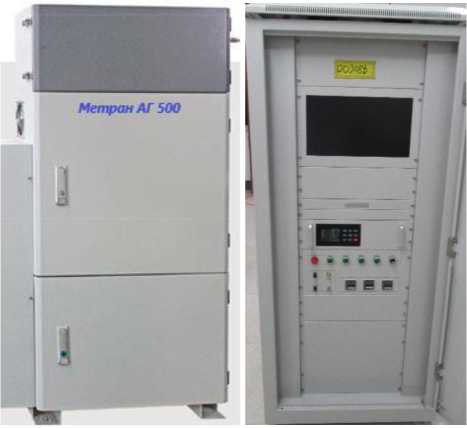

Модель 500

1200x2100x1000

Масса, кг, не более

Модель Л100

15

Модель 300А

10

Модель 300В

35

Модель 300С

16

Модель 500

400

Условия эксплуатации:

- температура окружающей среды, °С Модель Л100

от -20 до +60

Модель 300А

от 0 до +40

Модель 300В

от 0 до +45

Модель 300С

от 0 до +50

Модель 500

от -20¹⁾ до +50

- относительная влажность окружающего воздуха (без конденсации), %, не более

95

- атмосферное давление, кПа

от 84 до 106,7

Наименование характеристики

Значение

Напряжение питания переменного тока (при частоте 50 Гц), В:

Модели 300А, 300В, 300С, 500

230

Напряжение питания постоянного тока, В Модель Л100

24

Максимальная потребляемая мощность, Вт

Модель Л100

20

Модель 300А

100

Модель 300В

200

Модель 300С

700

Модель 500

6500

Выходной сигнал:

Цифровой (в зависимости от конфигурации) Аналоговый токовый, мА

Ethernet, RS232, RS485

от 4 до 20

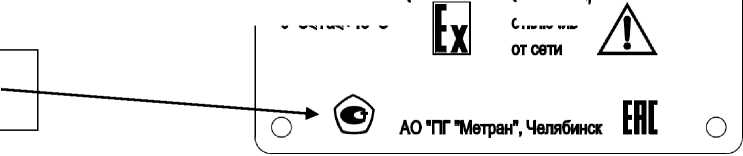

Маркировка взрывозащиты (для моделей Л100 и 300В)

1Ex db IIC T6 Gb X

Средний срок службы, лет, не менее

15

Средняя наработка на отказ, ч, не менее

40000

¹⁾ от -55°С - исполнение шкафа для размещения на открытом воздухе
