Номер по Госреестру СИ: 92771-24
92771-24 Микроманометр
(ПМКМ-1)
Назначение средства измерений:
Микроманометр ПМКМ-1 (далее по тексту - микроманометр) предназначен для измерений разности давлений, а также малых избыточных давлений при поверке и калибровке средств измерений давления различных типов в лабораторных условиях.
Микроманометр может применяться в качестве вторичного эталона по государственной поверочной схеме для средств измерений разности давлений до 1^105 Па, утвержденной приказом Росстандарта от 31.08.2021 № 1904.

Внешний вид.
Микроманометр
Рисунок № 1

Внешний вид.
Микроманометр
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе микроманометра, на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Микроманометр ПМКМ-1. Паспорт», раздел 8 «Порядок работы и измерений параметров»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^105 Па».
ПравообладательАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720
Юридический адрес: 454103, Челябинская обл., г.о. Челябинский, г. Челябинск, вн.р-н Центральный, г. Челябинск, пр-кт. Новоградский, д. 15
Телефон: 8 (351) 24-24-444
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
К данному типу относится микроманометр ПМКМ-1 с зав. № 21.
Работа микроманометра основана на принципе сообщающихся сосудов, где разность между давлением воздуха (или газа) над одним сосудом компенсируется (уравновешивается) давлением, созданным столбом воды другого сосуда, находящегося под воздействием опорного (атмосферного) давления.
Микроманометр состоит из двух сосудов, подвижного и неподвижного, соединенных между собой резиновой трубкой, корпуса, индикатора, микрометра окулярного, термометра, концевых мер длины.
Конструктивно микроманометр представляет собой техническое устройство, состав которого представлен в таблице 1.
Заводской номер нанесён типографским способом на маркировочную табличку, расположенную на корпусе микроманометра, в формате цифрового обозначения.
Пломбировка отдельных частей микроманометра не предусмотрена.
Нанесение знака поверки на микроманометр не предусмотрено.
Общий вид микроманометра приведен на рисунке 1.
Место нанесения заводского номера представлено на рисунках 1 и 2. Информационная табличка представлена на рисунке 2.
Таблица 1 - Состав микроманометра
Наименование |
Кол-во |
Микроманометр | |
в составе: | |
Подвижный сосуд (в сборе) |
1 |
Узел неподвижного сосуда (в сборе) с микроскопом, осветителем |
1 |
Основание в сборе |
1 |
Микрометр окулярный винтовой МОВ-1-16х |
1 |
Индикатор многооборотный 1МИГ, с ценой деления 0,001 мм, рег. № 49140-12 |
1 |
Меры длины концевые плоскопараллельные, набор № 3, номинальные значения от 0,5 до 100 мм (по ГОСТ 9038-90, класс точности 1), рег. № 74059-19 |
1 набор |
Мера длины концевая плоскопараллельная, номинальное значение 250 мм (по ГОСТ 9038-90, класс точности 1), рег.№ 74059-19 |
1 |
Мера длины концевая плоскопараллельная, номинальное значение 300 мм (по ГОСТ 9038-90, класс точности 1), рег.№ 74059-19 |
1 |
Мера длины концевая плоскопараллельная, номинальное значение 200 мм, из состава набора № 8 (по ГОСТ 9038-90, класс точности 1), рег. № 21163-11 |
1 |
Термометр цифровой малогабаритный ТЦМ 9410 в комплекте с ТТЦ 01180, рег. № 68355-17 |
1 |

Место нанесения
заводского номера, место нанесения
знака утверждения типа

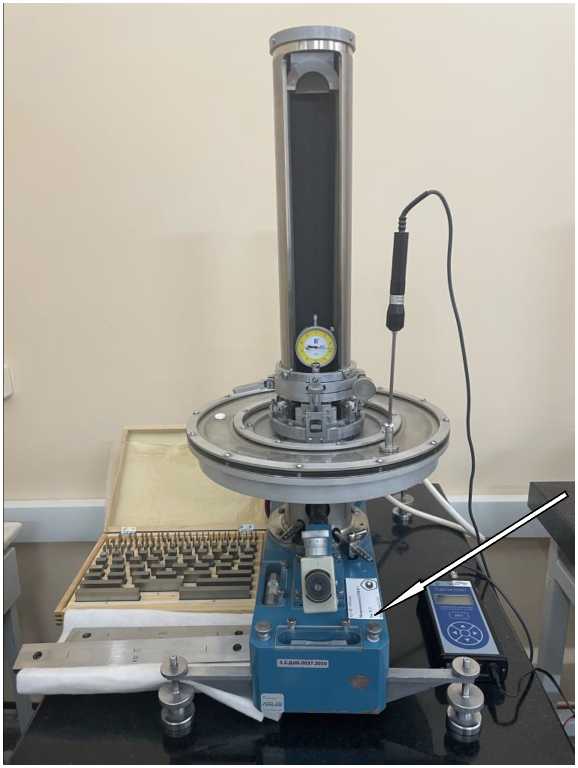

Рисунок 1 - Общий вид микроманометра ПМКМ-1

Рисунок 2 - Информационная табличка
АО «ПГ «Метран»
Микроманометр ПМКМ-1
Зав. №21
05.2023
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений разности давлений, Па |
от 100 до 4000 |
Пределы допускаемой абсолютной погрешности измерений разности давлений, Па |
±0,2 |
Среднее квадратическое отклонение измерений давления, Па, не более |
0,08 |
Таблица 3 - Основные технические
Наименование характеристики |
Значение |
Рабочая жидкость |
Дистиллированная вода по ГОСТ Р 58144-2018 |
Габаритные размеры, мм, не более: | |
- длина |
590 |
- ширина |
400 |
- высота |
800 |
Масса (с упаковкой), кг, не более |
36 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +18 до +22 |
- температура рабочей жидкости, °С |
от +18 до +22 |
- относительная влажность воздуха, % |
от 40 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
