Наименование

Обозначение

Количество шт./экз.

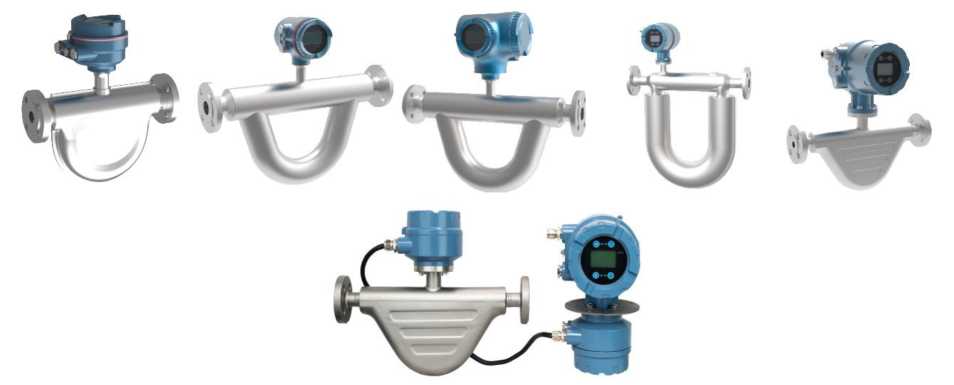

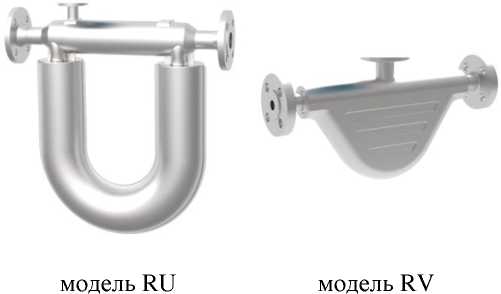

Счетчик-расходомер массовый

Метран-360М

1

Паспорт

13.5368.000.00 ПС

1

Руководство по эксплуатации

13.5368.000.00 РЭ

1 на 10 штук и меньшее количество при поставке в один адрес

Наименование характеристики

Значение

Диапазон измерений массового расхода жидкости ¹⁾, кг/ч

от 1,2 до 500 000

Диапазон измерений массового расхода газа¹⁾, кг/ч

см. примечание 1

Диапазон измерений объемного расхода жидкости, м³/ч

см. примечание 2

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений, %:

• - массового расхода и массы жидкости ^{1)1 2)}

• - массового расхода и массы газа¹⁾²⁾

• - объемного расхода и объема жидкости

±0,1³⁾; ±0,15³⁾; ±0,2; ±0,25; ±0,35; ±0,5 ±0,75; ±1,0

см. примечание 3

Диапазон измерений плотности жидкости⁴⁾, кг/м³

от 650 до 2000

Пределы допускаемой абсолютной погрешности измерений плотности жидкости¹), кг/м³

±0,3; ±0,5; ±1; ±2

Диапазон измерений температуры измеряемой среды¹⁾, °С

от -196 до +350

Пределы допускаемой абсолютной погрешности измерения температуры измеряемой среды, °С

±(1 + 0,5 % от |1изм|), где 1изм - измеренное значение температуры, °С

Пределы допускаемой приведенной погрешности воспроизведения токового сигнала от 4 до 20 мА, % от диапазона измерений:

• - основной

• - дополнительной, вызванной изменением температуры окружающей среды от температуры (23±10) °С на каждый 1 °С,

±0,05

±0,002

• ¹⁾ Фактические значения указываются в паспорте расходомера.

• ²⁾ Указаны пределы допускаемой погрешности при массовом расходе Q_m > Q где Q_t - значение переходного расхода, кг/ч, рассчитываемое по формуле

ZS

Qt = у • 100,                                             (1)

⁸0

где        ZS    - значение стабильности нуля в соответствии с эксплуатационными документами, кг/ч;

$₀    - пределы допускаемой погрешности при массовом расходе Q_m > Q_t.

При массовом расходе Q_m<Q_t пределы допускаемой относительной погрешности $, %, рассчитываются по формуле

ZS

8 = ± — • 100, (2) где         Q     - измеряемое значение массового расхода, кг/ч.

• ³⁾ При определении относительной погрешности измерений массового расхода и массы жидкости расходомеров в условиях эксплуатации пределы допускаемой относительной погрешности измерений массового расхода и массы жидкости составляют ±0,2 % или ±0,25 %.

• ⁴⁾ Диапазон показаний плотности жидкости от 0 до 3000 кг/м³.

Примечания:

1. Верхний М_гв, кг/ч, и нижний М_гн, кг/ч, пределы диапазона измерений массового расхода газа рассчитываются по формулам:

М_гв = 0,3 • р • c • Af,                                                     (3)

ZS

М_гн = — • 100,                                            (4)

где         р     - плотность газа при рабочих условиях, кг/м³;

c     - скорость звука в газе при рабочих условиях, м/ч;

Af    - площадь сечения трубок в соответствии с эксплуатационными документами, м².

Наименование характеристики

Значение

Выходные сигналы

токовый от 4 до 20 мА, частотноимпульсный от 0 до 12500 Гц, HART, Modbus RS-485, Foundation Fieldbus,

Profibus, Ethernet/IP, Modbus TCP,

PROFINET

Параметры электрического питания:

• - напряжение постоянного тока, В

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 20 до 36

от 85 до 245

от 50 до 60

Параметры измеряемой среды¹);

• - избыточное давление, МПа, не более

• - температура, °С

41,4

от -196 до +350

Габаритные размеры, мм, не более²⁾:

• - длина

• - ширина (без учета фланцев)

• - высота

1120

302

1504

Масса, кг, не более³⁾:

175,6

Условия эксплуатации:

• - температура окружающей среды в месте установки ПП, °С

• - температура окружающей среды в месте установки ЭП, °С

• - атмосферное давление, кПа

от -50 до +80

от -40 до +60 от 84 до 106,7

Средний срок службы, лет

20

Средняя наработка на отказ, ч

150000

Наименование характеристики

Значение

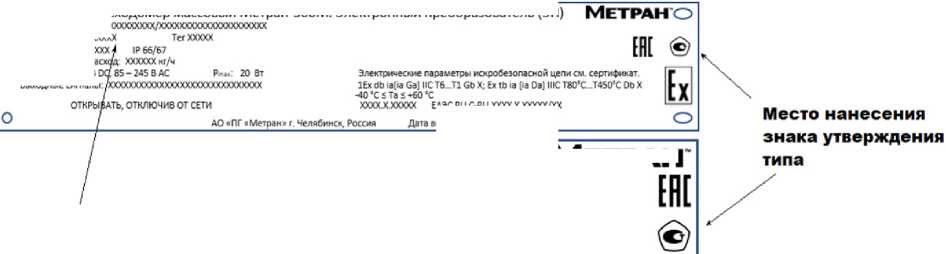

Маркировка взрывозащиты

1Ех db ia [ia Ga] IIC T6..,T1 Gb X, Ex tb ia [ia Da] IIIC T80°C...T450°C Db X, 1Ех db [ia Ga] IIC T6 Gb X,

Ex tb [ia Da] IIIC T80°C Db X,

0Ex ia IIC T6...T1 Ga X,

Ex tb IIIC T80°C...T450°C Db X

Степень защиты от внешних воздействий

IP66/IP67

• ¹⁾ Фактические значения указываются в паспорте расходомера.

• ²⁾ Предельные отклонения размеров не превышают ±1 мм.

• ³⁾ Масса указана с приварными встык фланцами.
