Номер по Госреестру СИ: 90183-23
90183-23 Спектрометры атомно-эмиссионные с индуктивно связанной плазмой
(EXPEC PlaAr AES)
Назначение средства измерений:
Спектрометры атомно-эмиссионные с индуктивно связанной плазмой EXPEC PlaAr AES (далее - спектрометры) предназначены для измерений содержания элементов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии в соответствии с методами (методиками) измерений.
Внешний вид.
Спектрометры атомно-эмиссионные с индуктивно связанной плазмой
Рисунок № 1
Внешний вид.
Спектрометры атомно-эмиссионные с индуктивно связанной плазмой

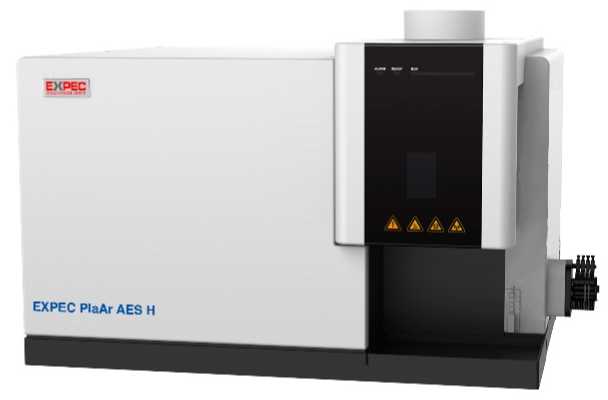

Рисунок № 2
Внешний вид.
Спектрометры атомно-эмиссионные с индуктивно связанной плазмой

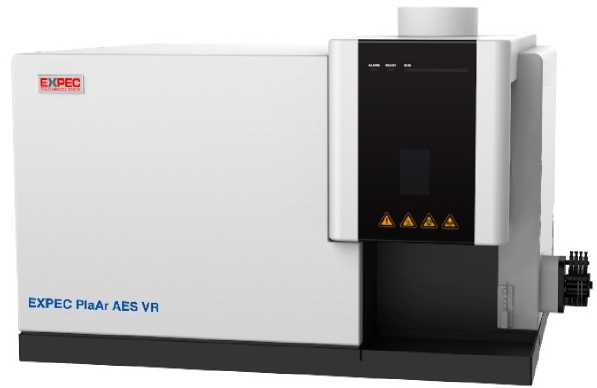

Рисунок № 3
Внешний вид.
Спектрометры атомно-эмиссионные с индуктивно связанной плазмой
Рисунок № 4
Внешний вид.
Спектрометры атомно-эмиссионные с индуктивно связанной плазмой
Рисунок № 5
Общие сведения
Дата публикации - 13.03.2025
Срок свидетельства - 17.10.2028
Номер записи - 192124
ID в реестре СИ - 1411572
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрометр атомно-эмиссионный с индуктивно связанной плазмой EXPEC PlaAr AES мод. EXPEC PlaAr AES V, мод.EXPEC PlaAr AES V, мод. EXPEC PlaAr AES Н, мод. EXPEC PlaAr AES V, EXPEC PlaAr AES Н, EXPEC PlaAr AES V, EXPEC PlaAr AES,
Производитель
Изготовитель - Hangzhou EXPEC Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок - 52
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 36
Кол-во владельцев - 43
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2204 от 2023.10.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Спектрометры атомно-эмиссионные с индуктивно связанной плазмой (EXPEC PlaAr AES)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hangzhou EXPEC Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90183-23 17.10.2028 |
Спектрометры атомно-эмиссионные с индуктивно связанной плазмой, EXPEC PlaAr AES Hangzhou EXPEC Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
91305-24 09.02.2029 |
Детекторы масс-спектрометрические для жидкостных хроматографов, HELICON 5210 Hangzhou EXPEC Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92905-24 15.08.2029 |
Хроматографы газовые, HELICON 2000 Hangzhou EXPEC Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92905-24 15.08.2029 |
Хроматографы газовые, HELICON 2000 Hangzhou EXPEC Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Спектрометры атомно-эмиссионные с индуктивно связанной плазмой (EXPEC PlaAr AES)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «Поверие» (RA.RU.313216) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 37 | 12 | 33 | 4 | 0 | 37 | 33 | 4 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Спектрометры атомно-эмиссионные с индуктивно связанной плазмой (EXPEC PlaAr AES)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры оснащены встроенным программным обеспечением и автономным программным обеспечением PlaAr AES WS (далее - ПО). Встроенное программное обеспечение и автономное программное обеспечение являются полностью метрологически значимыми.
Идентификационные данные программных обеспечений приведены в таблицах 1 и 2.
Встроенное программное обеспечение предназначено для реализации аппаратных функций спектрометра, сбора первичных данных и передачи их в автономное ПО.
Автономное программное обеспечение спектрометра выполняет следующие функции:
- диагностика (контроль состояния) спектрометра, управление спектрометром и прочие аппаратные функции спектрометра;
- настройка режимов работы;
- сбор, обработка, хранение, контроль и защита результатов измерений;
- создание отчетов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики спектрометра учтено при нормировании характеристик.
Таблица 1 - Идентификационные данные автономного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PlaAr AES WS |
|
Номер версии (идентификационный номер) ПО, не ниже |
V2.1.P004.V04A.0021) |
|
Цифровой идентификатор ПО |
- |
|
1) - после последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы. | |
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
ICP-OES.0728B.U0015.V1A.0021) |
|
Цифровой идентификатор ПО |
- |
|
1) - после последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы. | |
Знак утверждения типа
Знак утверждения типананосится на боковую панель спектрометров в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документах «Руководство по эксплуатации на спектрометры атомно-эмиссионные с индуктивно связанной плазмой EXPEC PlaAr AES V» и «Руководство по эксплуатации на спектрометры атомно-эмиссионные с индуктивно связанной плазмой EXPEC PlaAr AES VR и EXPEC PlaAr AES H», раздел 4 «Ежедневная эксплуатация».
При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия «Спектрометры атомно-эмиссионные с индуктивно связанной плазмой EXPEC PlaAr AES», Hangzhou EXPEC Technology Co., Ltd., Китай.
ПравообладательHangzhou EXPEC Technology Co., Ltd., Китай
Адрес: No. 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District,
Hangzhou City, Zhejiang Province, P.R. China (311305)
Телефон: 86-571-85012188
Факс: 86-571-85012006
Web-сайт: www.expec-tech.com
Изготовитель
Hangzhou EXPEC Technology Co., Ltd., КитайАдрес: No. 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District,
Hangzhou City, Zhejiang Province, P.R. China (311305)
Телефон: 86-571-85012188
Факс: 86-571-85012006
Web-сайт: www.expec-tech.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
Hangzhou EXPEC Technology Co., Ltd., КитайАдрес: No. 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District,
Hangzhou City, Zhejiang Province, P.R. China (311305)
Телефон: 86-571-85012188
Факс: 86-571-85012006
Web-сайт: www.expec-tech.com
Принцип действия спектрометров основан на одновременном измерении интенсивности эмиссии атомов элементов, образующихся при попадании аэрозоля пробы в аргоновую индуктивно связанную плазму и определении массовой концентрации определяемых элементов на основе полученных измерений.
Конструктивно спектрометры представляют собой настольные приборы, состоящие из системы ввода пробы (перистальтический насос, распылитель, распылительная камера, плазменная горелка), ВЧ-генератора с регулируемой мощностью, спектрального блока на основе Эшелле-полихроматора с двумя диспергирующими элементами (дифракционная решётка и двухходовая кварцевая призма) и матричного мегапиксельного CCD-детектора. Спектральный блок спектрометров имеет возможность продувки следующими газами: аргон и азот.
Управление спектрометрами осуществляется с помощью внешнего персонального компьютера с предустановленным программным обеспечением PlaAr AES WS.
Спектрометры выпускаются в следующих модификациях: EXPEC PlaAr AES V, EXPEC PlaAr AES VR, EXPEC PlaAr AES H, которые отличаются между собой режимами наблюдения плазмы и расположением плазменной горелки.
Спектрометры модификаций EXPEC PlaAr AES V и EXPEC PlaAr AES H имеют возможность работы в аксиальном и радиальном режимах наблюдения плазмы. Спектрометры модификации EXPEC PlaAr AES VR имеют возможность работы только в радиальном режиме наблюдения плазмы.
Плазменная горелка в спектрометрах модификации EXPEC PlaAr AES H расположена горизонтально, в модификациях EXPEC PlaAr AES V и EXPEC PlaAr AES VR - вертикально.
Нанесение знака поверки на спектрометры и их пломбирование не предусмотрено.
Обозначение модификации спектрометра и серийный номер в формате буквенноцифрового или цифрового обозначения, идентифицирующий каждый экземпляр спектрометра, наносятся на информационную табличку (шильду), расположенную на задней панели спектрометра, ударным или типографским способом в процессе её изготовления.
Общий вид спектрометров, место нанесения знака утверждения типа и вид информационной таблички (шильды) приведены на рисунках 1-5.

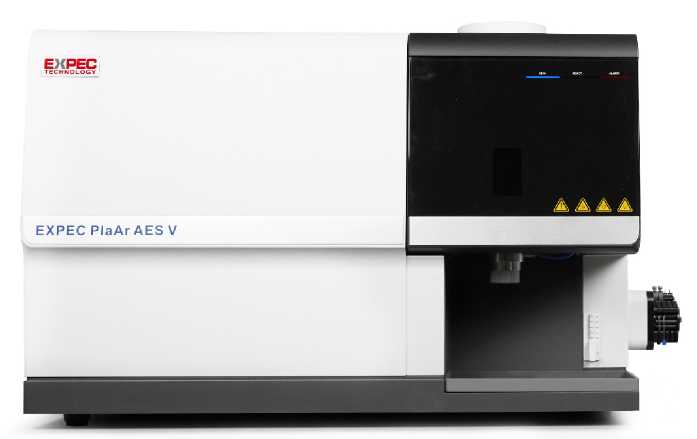

Рисунок 1 - Общий вид спектрометров атомно-эмиссионных с индуктивно связанной плазмой EXPEC PlaAr AES V
Рисунок 2 - Общий вид спектрометров атомно-эмиссионных с индуктивно связанной плазмой EXPEC PlaAr AES H
Рисунок 3 - Общий вид спектрометров атомно-эмиссионных с индуктивно связанной плазмой EXPEC PlaAr AES VR
Место нанесения знака утверждения типа

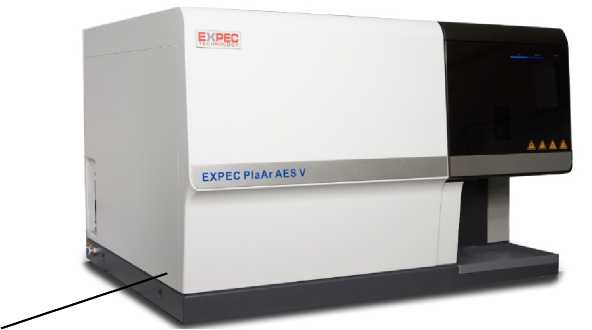

Рисунок 4 - Место нанесения знака утверждения типа
TECHNOLOGY
Inductively Coupled Plasma
Emission Spectrometer
Manufacturer: Hangzhou EXPEC Technology Co., Ltd.
Product: EXPEC PlaAr AES V
S/N: PV006B
Date: 06.2023
Рисунок 5 - Вид информационной таблички (шильды) с серийным номером
Таблица 5 - Комплектность спектрометра
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Спектрометр атомно-эмиссионный с индуктивно связанной плазмой |
EXPEC PlaAr AES V EXPEC PlaAr AES VR EXPEC PlaAr AES H |
1 шт. | |
|
Программное обеспечение |
PlaAr AES WS |
1 шт. |
на внешнем носителе |
|
Замкнутая система охлаждения |
- |
1 шт. |
поставляется по запросу |
|
Персональный компьютер |
- |
1 шт. |
поставляется по запросу |
|
Кабель для соединения спектрометра с ПК |
- |
1 шт. |
- |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
- |
|
Автосамплер |
- |
1 шт. |
поставляется по запросу |
|
Ртуть-гидридная приставка |
- |
1 шт. |
поставляется по запросу |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Увлажнитель аргона |
- |
1 шт. |
поставляется по запросу |
|
Система автоматической подачи внутреннего стандарта |
- |
1 шт. |
поставляется по запросу |
|
Система ввода растворов, содержащих плавиковую кислоту |
- |
1 шт. |
поставляется по запросу |
|
Система ввода органических растворов |
- |
1 шт. |
поставляется по запросу |
|
Система ввода высокосолевых растворов |
- |
1 шт. |
поставляется по запросу |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
EXPEC PlaAr AES VR |
EXPEC PlaAr AES H |
EXPEC PlaAr AES V | |
|
Спектральный диапазон, нм |
от 165 до 870 |
от 160 до 900 | |
|
Пределы обнаружения контрольных элементов (по критерию 3g) при аксиальном наблюдении, мкг/дм3, не более: - барий (1=455,403 нм) |
0,5 |
0,4 | |
|
- цинк (1=213,856 нм) |
— |
2,5 |
1,0 |
|
- марганец (1=257,610 нм) |
0,5 |
0,5 | |
|
- медь (1=324,754 нм) |
4,0 |
2,0 | |
|
- никель (1=231,604 нм) |
5,0 |
2,0 | |
|
- кадмий (1=228,802 нм) |
2,0 |
1,0 | |
|
Пределы обнаружения контрольных элементов (по критерию 3<т) при радиальном наблюдении, мкг/дм3, не более: - барий (1=455,403 нм) |
2,0 |
2,0 |
2,0 |
|
- цинк (1=213,856 нм) |
4,0 |
4,0 |
4,0 |
|
- марганец (1=257,610 нм) |
2,5 |
2,5 |
2,0 |
|
- медь (1=324,754 нм) |
7,0 |
7,0 |
7,0 |
|
- никель (1=231,604 нм) |
7,0 |
7,0 |
7,0 |
|
- кадмий (1=228,802 нм) |
4,0 |
4,0 |
2,0 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %, не более:
|
1,0 |
1,0 1,0 | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
EXPEC PlaAr AES VR |
EXPEC PlaAr AES H |
EXPEC PlaAr AES V | |
|
Спектральное разрешение (в спектральном диапазоне (200±15) нм), нм, не более |
0,007 | ||
|
Габаритные размеры (Д Ш В), мм, не более |
935x732x659 |
930x700x560 | |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | ||
|
EXPEC PlaAr AES VR |
EXPEC PlaAr AES H |
EXPEC PlaAr AES V | |
|
Масса, кг, не более |
100 | ||
|
Электропитание: -напряжение питания переменного тока, В |
220±22 | ||
|
- частота переменного тока, Гц |
50±1 | ||
|
- потребляемая мощность, Вт, не более |
3000 | ||
|
Средняя наработка до отказа, ч, |
10000 | ||
|
не менее | |||
|
Средний срок службы, лет, не менее |
10 | ||
|
Условия эксплуатации: - температура окружающей среды, | |||
|
°С |
от +17 до +28 | ||
|
- относительная влажность, %, | |||
|
не более |
75 | ||
