Номер по Госреестру СИ: 92905-24
92905-24 Хроматографы газовые
(HELICON 2000)
Назначение средства измерений:
Хроматографы газовые HELICON 2000 (далее - хроматографы) предназначены для качественного анализа и количественных измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ различной природы, методом газовой хроматографии.
Внешний вид.
Хроматографы газовые
Рисунок № 1
Внешний вид.
Хроматографы газовые
Рисунок № 2
Внешний вид.
Хроматографы газовые
Рисунок № 3
Внешний вид.
Хроматографы газовые
Рисунок № 4
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 15.08.2029
Номер записи - 194707
ID в реестре СИ - 1418186
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Hangzhou EXPEC Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1901 от 2024.08.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Хроматографы газовые (HELICON 2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hangzhou EXPEC Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90183-23 17.10.2028 |
Спектрометры атомно-эмиссионные с индуктивно связанной плазмой, EXPEC PlaAr AES Hangzhou EXPEC Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
91305-24 09.02.2029 |
Детекторы масс-спектрометрические для жидкостных хроматографов, HELICON 5210 Hangzhou EXPEC Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92905-24 15.08.2029 |
Хроматографы газовые, HELICON 2000 Hangzhou EXPEC Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92905-24 15.08.2029 |
Хроматографы газовые, HELICON 2000 Hangzhou EXPEC Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Хроматографы газовые (HELICON 2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Хроматографы газовые (HELICON 2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Хроматографы с ПИД, ПФД и ЭЗД оснащены автономным программным обеспечением (далее - ПО) GC_Elaboration, хроматографы с МСД оснащены автономным ПО Mass Expert. ПО позволяет проводить контроль процесса измерений, осуществлять сбор экспериментальных данных и сохранять полученные результаты.
Обработка данных хроматограмм с ПИД, ПФД и ЭЗД осуществляется в подпрограмме Data analysis software.
Обработка данных хроматограмм с МСД осуществляется в подпрограмме Analyse software.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик. Метрологически значимыми являются подпрограммы Analyse software и Data analysis software. Не используются и не требуется никаких специальных средств защиты метрологически значимой части ПО и измеренных данных от преднамеренных изменений. Доступ через интерфейсы пользователя к сервисным функциям хроматографов, которые могут привести к искажению результатов измерений, у потребителя отсутствует.
Идентификационные данные программного обеспечения хроматографов приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | |
|
Наименование программного обеспечения |
Analyse software |
Data analysis software |
|
Номер версии (идентификационный номер) ПО |
P004.V005.002 и выше |
V1.1.A (EN) и выше |
|
Идентификационное наименование файлов программного обеспечения |
FPI.GCMS.Arithmetic.dll |
FPI.GCMS.Arithmetic.dll |
|
Цифровой идентификатор ПО |
3AC66CEF7CF24BB362CA9E B26259C0F8 |
364250A53808544DE789D667 FB01F024 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе: «Руководство по эксплуатации хроматографов газовых HELICON 2000», глава 3 «Человекомашинное взаимодействие» и глава 4 «Эксплуатация и техническое обслуживание прибора».
Применение хроматографов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений:Приказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы-изготовителя Hangzhou EXPEC Technology Co., Ltd., Китай.
ПравообладательHangzhou EXPEC Technology Co., Ltd., Китай
Адрес: No.2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District,
Hangzhou City, Zhejiang Province, P.R. China(311305)
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия хроматографов основан на разделении компонентов пробы при прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от компонента с помощью пламенно-ионизационного, пламеннофотометрического, электронно-захватного, масс-спектрометрического детекторов.
Конструктивно хроматографы представляют собой настольные приборы, выполненные в моноблочном исполнении. Компоновка хроматографа осуществляется в зависимости от решаемой аналитической задачи и требований заказчика. Хроматографы включают в себя термостат с детекторами и колонками, внешний компьютер. Дополнительно хроматограф может быть укомплектован блоком для ввода проб.
В зависимости от решаемой аналитической задачи, хроматографы могут быть оснащены одним или двумя детекторами из списка:
-
- пламенно-ионизационный детектор (ПИД);
-
- пламенно-фотометрический детектор (ПФД);
-
- электронно-захватный детектор (ЭЗД);
-
- масс-спектрометрический детектор HELICON 5231 (МСД).
МСД является внешним детектором, находится в отдельном корпусе и относится к комплектующим изделиям, входящим в состав хроматографа.
Весь анализ и расчет содержания компонентов пробы выполняется автоматически под управлением внешнего компьютера с установленным специализированным программным обеспечением.
Каждый хроматограф и МСД имеет заводской номер в буквенно-цифровом формате, состоящий из арабских цифр и букв латинского алфавита, который наносится способом гравировки на металлическую пластинку (шильдик), размещенную на задней панели хроматографа и МСД, обеспечивая возможность его прочтения и сохранность в процессе эксплуатации хроматографа и МСД, а также идентификации каждого экземпляра средства измерений.
Заводской номер хроматографа и МСД (при наличии в составе) указывается в руководстве по эксплуатации в разделе «Комплектация». В случае оснащения хроматографа МСД хроматографу присваивается заводской номер, состоящий из заводского номера хроматографа и МСД, разделенных «/».
Пломбирование мест настройки (регулировки) хроматографов не предусмотрено. Нанесение знака поверки на хроматографы не предусмотрено.
Общий вид хроматографов представлен на рисунках 1 и 2. Общий вид информационной таблички (шильдика) представлен на рисунках 3 и 4.

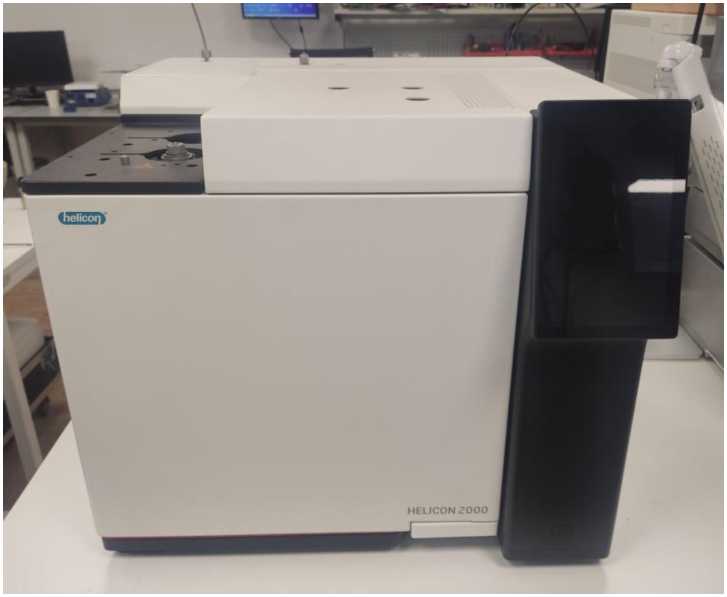

Рисунок 1 - Общий вид хроматографов газовых HELICON 2000

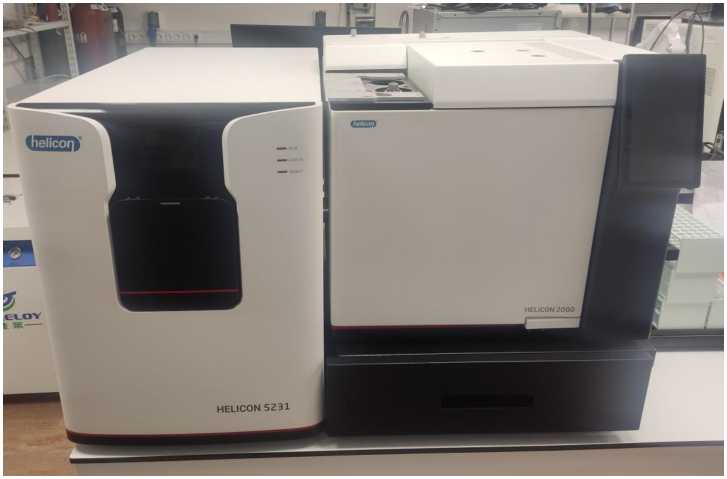

Рисунок 2 - Общий вид хроматографов газовых HELICON 2000 c масс-спектрометрическим детектором HELICON 5231

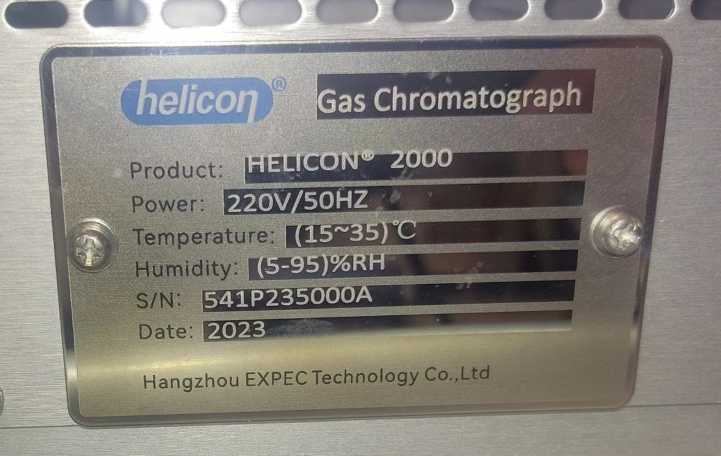

Рисунок 3 - Общий вид металлической пластинки (шильдика) хроматографов газовых HELICON 2000
Product:
Power: Temperature: Humidity: S/N: Date.
Hangzhou ЕХРЕСTechnology Со..Ltd
i’*___-- - .Рисунок 4 - Общий вид металлической пластинки (шильдика) масс-спектрометрических детекторов HELICON 5231
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
Предел детектирования, г/с, не более: |
10-11 | |
|
- ПИД по углероду в гексадекане |
1 | |
|
- ПФД по фосфору в метилпаратионе |
5 |
10-12 |
|
по сере в метилпаратионе |
1 |
10-13 |
|
- ЭЗД по линдану |
1 |
10-11 |
|
Чувствительность (отношение сигнал/шум) с детектором МСД в режиме | ||
|
ионизации электронным ударом при отслеживании множественных реакций (MRM, переход m/z 283,8 213,8) при дозировании 10 пг гексахлорбензола, |
25 |
000:1 |
|
не менее | ||
|
Наименование характеристики |
Значение |
|
Предел допускаемого относительного среднего квадратичного отклонения (ОСКО) выходного сигнала (при ручном и автоматическом дозировании), %: | |
|
- по площади пика: | |
|
- ПИД |
3 |
|
- ПФД, ЭЗД |
5 |
|
- МСД |
10 |
|
- времени удержания: | |
|
- ПИД, ПФД, ЭЗД |
0,5 |
|
- МСД |
1,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение питания переменного тока, В |
от 220 до 240 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
Условия эксплуатации: | |
|
- хроматографа газового HELICON 2000: | |
|
- температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа - хроматографа газового HELICON 2000 с МСД: |
от 84,0 до 106,0 |
|
- температура окружающей среды, °С |
от +18 до +25 |
|
- относительная влажность воздуха, %, не более |
60 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
|
Потребляемая мощность хроматографа газового HELICON 2000, В^А, не более |
2600 |
|
Габаритные размеры хроматографа газового HELICON 2000, мм, не более: | |
|
- высота (без подставки) |
495 |
|
- ширина |
560 |
|
- длина |
620 |
|
Масса хроматографа газового HELICON 2000, кг, не более |
45 |
|
Потребляемая мощность масс-спектрометрического детектора HELICON 5231, В^А, не более |
2200 |
|
Габаритные размеры масс-спектрометрического детектора HELICON 5231, мм, не более: | |
|
- высота |
610 |
|
- ширина |
460 |
|
- длина |
845 |
|
Масса масс-спектрометрического детектора HELICON 5231, кг, не более |
100 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
10000 |
|
Срок службы, лет |
7 |
