Сведения о средстве измерений: 91305-24 Детекторы масс-спектрометрические для жидкостных хроматографов

Номер по Госреестру СИ: 91305-24
91305-24 Детекторы масс-спектрометрические для жидкостных хроматографов
(HELICON 5210)

Назначение средства измерений:
Детекторы масс-спектрометрические для жидкостных хроматографов HELICON 5210 (далее - детекторы масс-спектрометрические) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ различной природы в соответствии с аттестованными методиками (методами) измерений.

сертификация программного обеспечения
Внешний вид. Детекторы масс-спектрометрические для жидкостных хроматографов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Детекторы масс-спектрометрические для жидкостных хроматографов
Рисунок № 1
Внешний вид. Детекторы масс-спектрометрические для жидкостных хроматографов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Детекторы масс-спектрометрические для жидкостных хроматографов
Рисунок № 2

Общие сведения

Дата публикации - 14.02.2024
Срок свидетельства - 09.02.2029
Номер записи - 193195
ID в реестре СИ - 1414345
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, модификации нет, HELICON 5210,

Производитель

Изготовитель - Hangzhou EXPEC Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.

Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:

- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ

Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№357 от 2024.02.09 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Детекторы масс-спектрометрические для жидкостных хроматографов (HELICON 5210)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Hangzhou EXPEC Technology Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90183-23
17.10.2028
Спектрометры атомно-эмиссионные с индуктивно связанной плазмой, EXPEC PlaAr AES
Hangzhou EXPEC Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
91305-24
09.02.2029
Детекторы масс-спектрометрические для жидкостных хроматографов, HELICON 5210
Hangzhou EXPEC Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
92905-24
15.08.2029
Хроматографы газовые, HELICON 2000
Hangzhou EXPEC Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
92905-24
15.08.2029
Хроматографы газовые, HELICON 2000
Hangzhou EXPEC Technology Co., Ltd. (КИТАЙ )
ОТ
МП
1 год

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Детекторы масс-спектрометрические для жидкостных хроматографов (HELICON 5210)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «Поверие»
(RA.RU.313216)
  • модификации нет
  • Нет модификации
  • 3 3 0 0 3 3 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • HELICON 5210
  • 3 0 3 0 3 0 3
    ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА
    (RA.RU.312253)
  • HELICON 5210
  • 1 1 0 0 1 1 0

    Стоимость поверки Детекторы масс-спектрометрические для жидкостных хроматографов (HELICON 5210)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Детекторы   масс-спектрометрические   оснащены автономным программным

    обеспечением Mass Expert.

    Программное обеспечение Mass Expert осуществляет следующие функции:

    • - управление детектором масс-спектрометрическим;

    • - автоматическая настройка детектора масс-спектрометрического путем выполнения автотюнинга;

    • - создание методов анализа;

    • - получение данных работы прибора с помощью графиков в режиме реального времени;

    • - обработка данных качественного анализа, включающая отображение и обработку масс-спектра, а также поиск по библиотекам;

    • - обработка данных количественного анализа, включающая создание таблиц соединений, калибровочных кривых и расчета концентрации;

    • - последовательное получение данных и обработка серий анализов.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Влияние программного обеспечения детекторов масс-спектрометрических учтено при нормировании метрологических характеристик. Программное обеспечение детекторов масс-спектрометрических подразделяется на метрологически значимую и незначимые части.

    Метрологически значимой частью является программа Analyse software, входящая в состав программного обеспечения Mass Expert.

    Идентификационные данные метрологически значимой части программного обеспечения детекторов масс-спектрометрических приведены в таблице 2.

    Таблица 2 - Идентификационные данные программного обеспечения.

    Идентификационные данные (признаки)

    Значение

    Наименование программного обеспечения

    Analyse software

    Идентификационное наименование ПО

    Analyse

    Номер версии (идентификационный номер) ПО

    P004.V005.002 и выше

    Цифровой идентификатор ПО

    631B21CC0B6D1F0FD9FB037BF9AC3983

    Алгоритм вычисления цифрового идентификатора

    MD5

    Лист № 4 Всего листов 5

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Детекторы масс-спектрометрические для жидкостных хроматографов HELICON 5210. Руководство по эксплуатации», глава 4 - «Ежедневная эксплуатация прибора».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений:

    Техническая документация фирмы-изготовителя Hangzhou EXPEC Technology Co., Ltd., Китай.

    Правообладатель

    Hangzhou EXPEC Technology Co., Ltd., Китай

    Адрес: No.2466-1 Science&Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province, P.R.China (311305)

    Изготовитель


    Hangzhou EXPEC Technology Co., Ltd., Китай
    Адрес: No.2466-1 Science&Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province, P.R.China (311305)

    Испытательный центр


    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель


    Hangzhou EXPEC Technology Co., Ltd., Китай
    Адрес: No.2466-1 Science&Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province, P.R.China (311305)

    Принцип действия детекторов масс-спектрометрических основан на ионизации компонентов пробы, поступающих из жидкостного хроматографа, и регистрации аналитического сигнала.

    Детекторы масс-спектрометрические представляют собой настольный прибор, предназначенный для получения масс-спектров для качественного анализа или идентификации неизвестных соединений, а также для проведения количественного анализа, в том числе измерений содержания следовых количеств веществ в режимах мониторинг выбранных ионов (SIM), мониторинг множественных реакций (MRM), сканирование ион-продуктов (Product ion), сканирование ион-предшественников (Precursor ion) и сканирование нейтральных потерь (Neutral Loss).

    Детекторы масс-спектрометрические состоят из трех-квадрупольного масс-спектрометра, включающего в себя ионный источник ионизации электроспреем (ESI) или химической ионизации при атмосферном давлении (APCI), турбомолекулярный насос для поддержания постоянного уровня вакуума, два квадрупольных масс-фильтра (MS1 и MS2), ячейку соударений и детектор.

    Принцип работы детекторов масс-спектрометрических: после предварительного разделения компонентов исследуемых веществ посредством жидкостного хроматографа, целевые соединения, которые необходимо проанализировать, под действием источника ионов преобразуются в заряженные ионы. Заряженные ионы проходят через конус для отбора проб и электрод пропускания под действием потока газа и электрического поля, проходят через электрод пропускания под управлением высокочастотного напряжения, входят в квадруполь MS1, который отсеивает целевые ионы. Ионы, оставшиеся после отсеивания, поступают в реакционно-столкновительную ячейку, вступают в реакцию с реакционным газом, а затем преобразуются в ионные осколки. Ионные осколки поступают в квадруполь MS2, в котором выполняется их отсеивание. Субионы, оставшиеся после отсеивания, поступают в детектор и формируют итоговый сигнал обнаружения.

    Детекторы масс-спектрометрические могут быть использованы как отдельно (ввод проб осуществляется с помощью шприцевого насоса), так и в составе жидкостных хроматографов (ВЭЖХ/УВЭЖХ), удовлетворяющих техническим требованиям, указанным в таблице 1.

    Таблица 1 - Технические требования к жидкостным хроматографам

    Наименование характеристики

    Значение

    Скорость потока двухканального насоса сверхвысокого давления, мл/мин

    от 0 до 4

    Максимальное давление двухканального насоса сверхвысокого давления, бар, не менее

    1250

    Общий вид детекторов масс-спектрометрических представлен на рисунке 1. Общий вид информационной таблички (шильдика) представлен на рисунке 2.

    Заводской номер в буквенно-цифровом формате, состоящем из арабских цифр и букв латинского алфавита, наносится на металлическую пластинку (шильдик), расположенную на задней панели детектора масс-спектрометрического, способом гравировки.

    Пломбирование детекторов масс-спектрометрических не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

    К данному типу средств измерений относятся детекторы масс-спектрометрические торговой марки «HELICON».

    Внешний вид. Детекторы масс-спектрометрические для жидкостных хроматографов (HELICON 5210), http://oei-analitika.ru

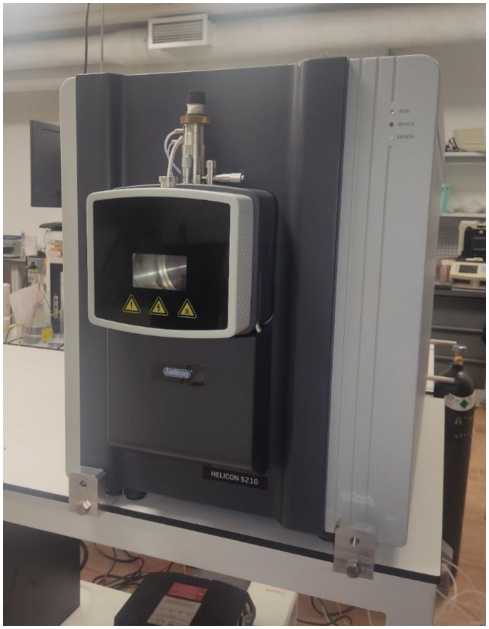

    Рисунок 1 - Общий вид детекторов масс-спектрометрических для жидкостных хроматографов HELICON 5210

    Внешний вид. Детекторы масс-спектрометрические для жидкостных хроматографов (HELICON 5210), http://oei-analitika.ru

    Рисунок 2 - Общий вид информационной таблички (шильдика)


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Детектор масс-спектрометрический для жидкостных хроматографов

    HELICON 5210

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон массовых чисел, а.е.м.

    от 5 до 1000

    Чувствительность (отношение сигнал/шум) в режиме ионизации электроспреем при отслеживании множественных реакций (MRM, переход m/z 321   152) при дозировании 10 пг левомицетина, не менее

    25000:1

    Предел допускаемого относительного среднего квадратичного отклонения (ОСКО) выходного сигнала при дозировании 100 пг левомицетина, %:

    - по площади пика

    5,0

    - по времени удержания

    1,0

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - напряжение питания переменного тока, В

    от 220 до 240

    - частота переменного тока, Гц

    от 50 до 60

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +18 до +25

    - относительная влажность воздуха, %

    от 20 до 60

    - атмосферное давление, кПа

    от 84,0 до 106,0

    Потребляемая мощность, Вт, не более

    2200

    Габаритные размеры, мм, не более:

    - высота

    648

    - ширина

    526

    - длина

    998

    Масса, кг, не более

    115

    Средняя наработка до отказа, ч

    10000

    Срок службы, лет

    7
