Сведения о средстве измерений: 90965-24 Машины видеоизмерительные мультисенсорные

Номер по Госреестру СИ: 90965-24
90965-24 Машины видеоизмерительные мультисенсорные
(МС)

Назначение средства измерений:
Машины видеоизмерительные мультисенсорные МС (далее по тексту - приборы) предназначены для измерений линейных и угловых размеров деталей.

Внешний вид. Машины видеоизмерительные мультисенсорные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Машины видеоизмерительные мультисенсорные
Рисунок № 1

Внешний вид. Машины видеоизмерительные мультисенсорные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Машины видеоизмерительные мультисенсорные
Рисунок № 2

Внешний вид. Машины видеоизмерительные мультисенсорные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Машины видеоизмерительные мультисенсорные
Рисунок № 3

Внешний вид. Машины видеоизмерительные мультисенсорные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Машины видеоизмерительные мультисенсорные
Рисунок № 4

Общие сведения

Дата публикации - 13.01.2024
Срок свидетельства - 11.01.2029
Номер записи - 192867
ID в реестре СИ - 1413480
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

серии НВ, мод. НВ32,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

MI_2 Каталог типов СИ ФГИС АРШИН по областям измерений

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№11 от 2024.01.11 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Машины видеоизмерительные мультисенсорные (МС)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
90965-24 11.01.2029	Машины видеоизмерительные мультисенсорные, МС Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	1 год
92247-24 03.06.2029	Машины координатно-измерительные портативные, МСП Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	1 год
92421-24 21.06.2029	Машины координатно-измерительные, MC Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	1 год
93026-24 28.08.2029	Машины зубоизмерительные, МСЗ Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	1 год
93026-24 28.08.2029	Машины зубоизмерительные, МСЗ Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	1 год
95237-25 18.04.2030	Приборы для измерений отклонений формы и расположения поверхностей вращения, MCP Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	2 года
95433-25 12.05.2030	Приборы для измерений параметров шероховатости поверхности, МСШ Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	2 года
95605-25 02.06.2030	Приборы для измерений параметров контура и шероховатости поверхности, МС Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	2 года

MI_26 Окончание срока действия типа СИ

Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).

По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.

Стоимость 200 руб. или по подписке

Кто поверяет Машины видеоизмерительные мультисенсорные (МС)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195)		серии НВ, мод. НВ32	1		1	0	0	0	0	0
ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341)		НВ32	1	1	0	1	0	0	0	0

Стоимость поверки Машины видеоизмерительные мультисенсорные (МС)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение RationalVue, МС-ДМИС и Inspect (далее - ПО) представляют собой программы для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.

Программное обеспечение функционирует в среде Windows и устанавливается на отдельный компьютер.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	RationalVue	МС-ДМИС	Inspect
Номер версии (идентификационный номер) ПО	не ниже v.2021.0	не ниже v.7.0	не ниже v.1.0
Цифровой идентификатор ПО	-	-	-

Метрологически значимой частью ПО является: для RationalVue часть v.2021, для МС-ДМИС - v.7, для Inspect - v.1.

Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.

Средства для программирования или изменения метрологически значимых функций отсутствуют, что исключает влияние ПО на метрологические характеристики приборов.

Защита программного обеспечения системы соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку с серийным номером.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в главе 4 «Эксплуатация машины. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;

ТУ 26.51.66.190-002-26348798-2020 Машины видеоизмерительные мультисенсорные. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Киберфизические системы и искусственный интеллект» (ООО «КСИЛЛЕКТ»)

ИНН 7718960659

Юридический адрес: 107207, г. Москва, Щелковское шо., д. 77, эт. 1, помещ. XII, ком. 89В

Тел.: +7 (495) 604 10 13

E-mail: info@xillect.ru

Web-сайт: www.xillect.ru

Изготовитель

Общество с ограниченной ответственностью «Киберфизические системы и искусственный интеллект» (ООО «КСИЛЛЕКТ»)
ИНН 7718960659
Адрес: 107207, г. Москва, Щелковское ш., д. 77, эт. 1, помещ. XII, ком. 89В
Тел.: +7 (495) 604 10 13
E-mail: info@xillect.ru
Web-сайт: www.xillect.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 495 437 55 77, факс: +7 495 437 56 66
Web-сайт: www.vniims.ru, E-mail: office@vniims.ru

Правообладатель

Общество с ограниченной ответственностью «Киберфизические системы и искусственный интеллект» (ООО «КСИЛЛЕКТ»)
ИНН 7718960659
Юридический адрес: 107207, г. Москва, Щелковское шо., д. 77, эт. 1, помещ. XII, ком. 89В
Тел.: +7 (495) 604 10 13
E-mail: info@xillect.ru
Web-сайт: www.xillect.ru

Принцип действия приборов основан на использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе при различных типах освещения.

В зависимости от конструктивных особенностей приборы могут изготавливать нескольких серий: ПВ, П, НВ, Н, НБ, НРА и НР.

Приборы всех серий, кроме НР и НРА имеют консольную конструкцию и состоят из основания, на котором установлены вертикальная колонна и моторизованный измерительный столик, выполненный с возможностью перемещений по координатам X и Y. В сериях НР и НРА столик перемещается микрометрическими винтами. На колонне подвижно закреплена оптическая система с встроенной шкалой перемещений по оси Z. В приборах серии НР оптическая система на колонне управляется вручную.

Приборы для измерений по оси Z оснащаются контактным датчиком ТР20.

Приборы серии ПВ и П, в зависимости от типоразмеров, выпускаются трех модификаций (табл. 2, 3).

Приборы серии НВ, Н, НБ и НР, в зависимости от типоразмеров, выпускаются трех модификаций (табл. 4-7).

Приборы серии НРА выпускаются двух модификации (табл. 8).

Нанесение знака поверки на приборы не предусмотрено. Серийные номера наносятся на заднюю часть корпуса приборов в виде таблички и имеют цифровое или буквенно-цифровое обозначение (рисунок 1).

Пломбирование приборов не предусмотрено.

Общий вид приборов представлен на рисунке 2.

Внешний вид. Машины видеоизмерительные мультисенсорные (МС), http://oei-analitika.ru

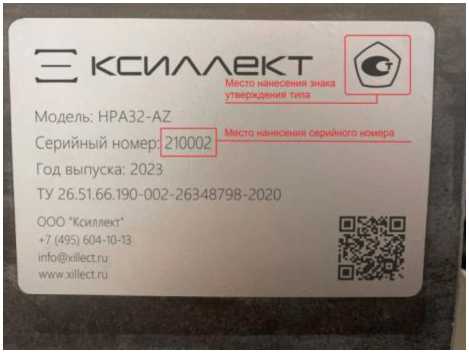

Рисунок 1 - Внешний вид таблички

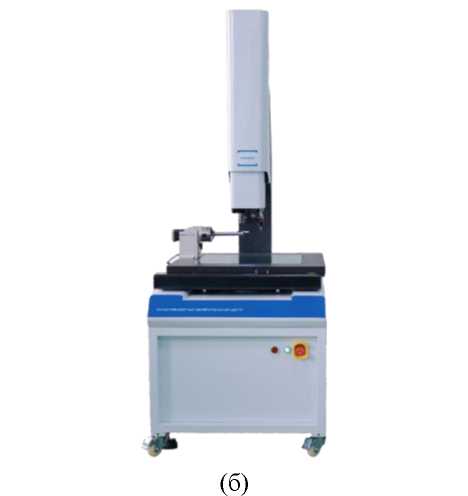

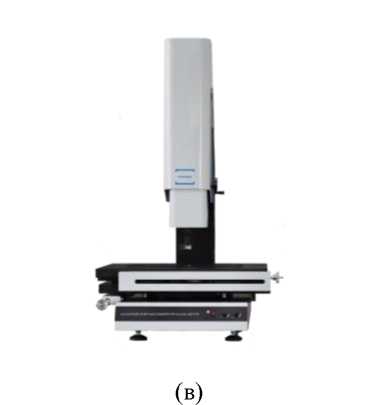

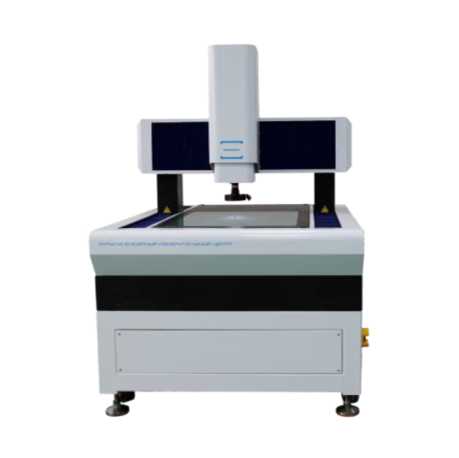

Рисунок 2 - Внешний вид приборов серий: а) П, ПВ; б) Н, НБ, НВ; в) НР, НРА

Таблица 9 -

Наименование	Обозначение	Кол-во
Машины видео-измерительные мультисенсорные	МС	1 шт.
Объектив с увеличением 6,5x	-	1 шт.
Объектив с увеличением 12,5х*	-	1 шт.
Контактный датчик TP20	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
* - для модификаций ПВ, П, НВ

Таблица 2 - приборов серии ПВ

Модификация	ПВ34	ПВ45	ПВ67
Диапазон измерений, мм - по оси X - по оси Y - по оси Z	от 0 до 300 от 0 до 400 от 0 до 200 (400*)	от 0 до 400 от 0 до 500 от 0 до 200 (400*)	от 0 до 600 от 0 до 700 от 0 до 200 (400*)
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм	±(2,0+L/200)	±(2,2+L/200)	±(2,5+L/200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм	±(3,0+L/100)	±(3,0+L/100)	±(3,0+L/100) ±(5,0+L/100)*
Диапазон измерений плоских углов	от 0° до 360°

Модификация	ПВ34	ПВ45	ПВ67
Пределы допускаемой абсолютной	±3'	±3'	±3'
погрешности измерений плоских углов
Габаритные размеры, мм, не более
- длина	1070	1120	1320
- ширина	1060	1500	1710
- высота	1650	1650	1650
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, %		от +15 до +25
		от 0 до 80
* - при оснащении колонной увеличенного размера
L - измеряемая длина в мм

Таблица 3 - приборов серии П

Модификация	П34	П45	П67
Диапазон измерений, мм - по оси X	от 0 до 300	от 0 до 400	от 0 до 600
- по оси Y	от 0 до 400	от 0 до 500	от 0 до 700
- по оси Z	от 0 до 200 (400*)	от 0 до 200 (400*)	от 0 до 200 (400*)
Пределы допускаемой абсолютной
погрешности измерений линейных размеров в плоскости XY, мкм	±(2,2+L/200)	±(2,5+L/200)	±(3,0+L/200)
Пределы допускаемой абсолютной
погрешности измерений линейных размеров по оси Z, мкм		±(5,0+L/100)
Диапазон измерений плоских углов	от 0° до 360°
Пределы допускаемой абсолютной	±3'	±3'	±3'
погрешности измерений плоских углов
Габаритные размеры, мм, не более
- длина	1070	1120	1320
- ширина	1500	1500	1710
- высота	1650	1650	1650

Модификация	П34	П45	П67
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, %		от +15 до+25
		от 0 до 80
* - при оснащении колонной увеличенного размера
L - измеряемая длина в мм

Таблица 4 - приборов серии НВ

Модификация	НВ22	НВ32	НВ43
Диапазон измерений, мм - по оси X	от 0 до 200	от 0 до 300	от 0 до 400
- по оси Y	от 0 до 200	от 0 до 200	от 0 до 300
- по оси Z	от 0 до 200 (400*)	от 0 до 200 (400*)	от 0 до 200 (400*)
Пределы допускаемой абсолютной
погрешности измерений линейных размеров в плоскости XY, мкм	±(1,6+L/300)	±(1,6+L/300)	±(1,8+L/300)
Пределы допускаемой абсолютной
погрешности измерений линейных размеров по оси Z, мкм		±(3,0+L/100)
Диапазон измерений плоских углов	от 0° до 360°
Пределы допускаемой абсолютной	±3'	±3'	±3'
погрешности измерений плоских углов
Габаритные размеры, мм, не более
- длина	1120	1120	1330
- ширина	800	800	850
- высота	1650	1650	1650
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, %		от +15 до +25
		от 0 до 80
* - при оснащении колонной увеличенного размера
L - измеряемая длина в мм

Таблица 5 - приборов серии Н

Модификация	Н22	Н32	Н43
Диапазон измерений, мм - по оси X	от 0 до 200	от 0 до 300	от 0 до 400
- по оси Y	от 0 до 200	от 0 до 200	от 0 до 300
- по оси Z	от 0 до 200 (400*)	от 0 до 200 (400*)	от 0 до 200 (400*)
Пределы допускаемой абсолютной погрешности
измерений линейных размеров в плоскости XY, мкм	±(2,2+L/200)	±(2,2+L/200)	±(2,5+L/200)
Пределы допускаемой абсолютной погрешности		±(5,0+L/100)
измерений линейных размеров по оси Z, мкм		±(5,0+L/100)
измерений линейных размеров по оси Z, мкм
Диапазон измерений плоских углов	от 0° до 360°
Пределы допускаемой абсолютной погрешности	±3'	±3'	±3'
измерений плоских углов
Габаритные размеры, мм, не более
- длина	1120	1120	1330
- ширина	800	800	850
- высота	1650	1650	1650
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, %		от +15 до +25
		от 0 до 80
* - при оснащении колонной увеличенного размера
L - измеряемая длина в мм

Таблица 6 - приборов серии НБ

Модификация	НБ22	НБ32	НБ43
Диапазон измерений, мм - по оси X - по оси Y - по оси Z	от 0 до 200 от 0 до 200 от 0 до 200 (400*)	от 0 до 300 от 0 до 200 от 0 до 200 (400*)	от 0 до 400 от 0 до 300 от 0 до 200 (400*)
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм	±(2,5+L/200)	±(2,5+L/200)	±(2,8+L/200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм	±(5,0+L/100)
Диапазон измерений плоских углов	от 0° до 360°

Модификация	НБ22	НБ32	НБ43
Пределы допускаемой абсолютной	±3'	±3'	±3'
погрешности измерений плоских углов
Габаритные размеры, мм, не более
- длина	1120	1120	1330
- ширина	800	800	850
- высота	1650	1650	1650
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, %		от +15 до +25
		от 0 до 80
* - при оснащении колонной увеличенного размера
L - измеряемая длина в мм

Таблица 7 - приборов серии НР

Модификация	НР22	НР32	НР40
Диапазон измерений, мм - по оси X - по оси Y - по оси Z	от 0 до 200 от 0 до 200 от 0 до 200 (400*)	от 0 до 300 от 0 до 200 от 0 до 200 (400*)	от 0 до 400 от 0 до 300 от 0 до 200 (400*)
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм	±(3,0+L/200)	±(3,0+L/200)	±(3,5+L/200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм	±(5,0+L/100)
Диапазон измерений плоских углов	от 0° до 360°
Пределы допускаемой абсолютной погрешности измерений плоских углов	±3'	±3'	±3'
Габаритные размеры, мм, не более - длина - ширина - высота	1100 750 1600	1100 750 1600	1240 800 1600

Модификация	НР22	НР32	НР40
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, %		от +15 до +25
		от 0 до 80
* - при оснащении колонной увеличенного размера
L - измеряемая длина в мм

Таблица 8 - приборов серии НРА

Модификация	НРА32	НРА43
Диапазон измерений, мм - по оси X - по оси Y - по оси Z	от 0 до 300 от 0 до 200 от 0 до 200 (400*)	от 0 до 400 от 0 до 300 от 0 до 200 (400*)
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм	±(3,0+L/200)	±(3,5+L/200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм	±(5,0+L/100)
Диапазон измерений плоских углов	от 0° до 360°
Пределы допускаемой абсолютной погрешности измерений плоских углов	±3'	±3'
Габаритные размеры, мм, не более - длина - ширина - высота	1100 750 1600	1240 800 1600
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, %	от +15 до +25 от 0 до 80
* - при оснащении колонной увеличенного размера L - измеряемая длина в мм

Техническая поддержка
