Сведения о средстве измерений: 92421-24 Машины координатно-измерительные

Номер по Госреестру СИ: 92421-24
92421-24 Машины координатно-измерительные
(MC)

Назначение средства измерений:
Машины координатно-измерительные МС (далее - КИМ) предназначены для измерений геометрических параметров сложных деталей различной геометрической формы в режиме ручного (с использованием пульта управления) и автоматического управления.

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Машины координатно-измерительные
Рисунок № 1

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Машины координатно-измерительные
Рисунок № 2

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Машины координатно-измерительные
Рисунок № 3

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Машины координатно-измерительные
Рисунок № 4

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Машины координатно-измерительные
Рисунок № 5

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 6

Внешний вид.
Машины координатно-измерительные
Рисунок № 6

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 7

Внешний вид.
Машины координатно-измерительные
Рисунок № 7

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 8

Внешний вид.
Машины координатно-измерительные
Рисунок № 8

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 9

Внешний вид.
Машины координатно-измерительные
Рисунок № 9

Внешний вид. Машины координатно-измерительные, http://oei-analitika.ru рисунок № 10

Внешний вид.
Машины координатно-измерительные
Рисунок № 10

Общие сведения

Дата публикации - 25.06.2024
Срок свидетельства - 21.06.2029
Номер записи - 194267
ID в реестре СИ - 1417165
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

МСВ 9-12-8, МСВ 10-15-8, MCB 20-40-15, MCB 15-25-12, MC 6-8-6,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

V_33 Организация, оказывающая услугу поверки средств измерений

Справочный отчет по организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 8
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1478 от 2024.06.21 ПРИКАЗ_Об утверждении типов средств измерений (13)

Наличие аналогов СИ: Машины координатно-измерительные (MC)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
90965-24 11.01.2029	Машины видеоизмерительные мультисенсорные, МС Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	1 год
92247-24 03.06.2029	Машины координатно-измерительные портативные, МСП Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	1 год
92421-24 21.06.2029	Машины координатно-измерительные, MC Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	1 год
93026-24 28.08.2029	Машины зубоизмерительные, МСЗ Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	1 год
93026-24 28.08.2029	Машины зубоизмерительные, МСЗ Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	1 год
95237-25 18.04.2030	Приборы для измерений отклонений формы и расположения поверхностей вращения, MCP Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	2 года
95433-25 12.05.2030	Приборы для измерений параметров шероховатости поверхности, МСШ Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	2 года
95605-25 02.06.2030	Приборы для измерений параметров контура и шероховатости поверхности, МС Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)	ОТ МП	2 года

V_7 Кто и сколько поверяет?

Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет два варианта предварительных фильтров:

выборка по годам или за все время формирования БД, начиная с 2010 года
по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

Полное наименование организации
Общее количество поверок начиная в 2010 года
Поверок за год (последние 365 дней)
Среднее кол-во поверок в день за последний год (в году 365 дней)
Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Общее количество первичных поверок
Общее количество периодических поверок
Общее количество поверок без статуса
Кол-во извещений о непригодности в штуках
Кол-во извещений о непригодности в процентах

Бесплатный

Кто поверяет Машины координатно-измерительные (MC)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195)		MCB 20-40-15 MCB 15-25-12 MC 6-8-6 МСВ 9-12-8 МСВ 10-15-8 МСВ 8-10-6	7	2	6	1	0	3	3	0
ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341)		MC 6-8-6	1	1	0	1	0	0	0	0

Стоимость поверки Машины координатно-измерительные (MC)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО) «MODUS», «PC-DMIS», «МС-ДМИС», «PolyWorks Inspector», «WM Quartis», «Verisurf», «Metrolog X4», «Siemens NX», «RationalDMIS», «CMM-Manager», «CappsDMIS», устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

обеспечения

Значение

данные

Таблица 1 - Идентифи] Идентификационные данные (признаки)

Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО
MODUS	не ниже 1.6	-
PC-DMIS	не ниже 2015	-
МС-ДМИС	не ниже 1.0	-
PolyWorks Inspector	не ниже 2016	-
WM Quartis	не ниже R2018	-
Verisurf	не ниже 2018	-
Metrolog X4	не ниже V10	-
Siemens NX	не ниже 13	-
RationalDMIS	не ниже 5.4	-
CMM-Manager	не ниже 1	-
CappsDMIS	не ниже 1	-

Знак утверждения типа

наносится типографским способом на маркировочную табличку, расположенную на КИМ и на титульный лист руководства по эксплуатации.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 8 «Ежедневное использование и техническое обслуживание» «Машины координатно-измерительные МС. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;

ТУ 26.51.66-007-26348798-2023 «Машины координатно-измерительные МС. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Киберфизические системы и искусственный интеллект» (ООО «КСИЛЛЕКТ»)

ИНН 7718960659

Юридический адрес: 107207, г. Москва, вн.тер.г. муниципальный округ Гольяново, ш. Щелковское, д. 77, эт./помещ. 1/XII, ком. 89В Тел.: +7 (495) 604-10-13

E-mail: info@xillect.ru

Изготовитель

Общество с ограниченной ответственностью «Киберфизические системы и искусственный интеллект» (ООО «КСИЛЛЕКТ»)
ИНН 7718960659
Адрес: 107207, г. Москва, вн.тер.г. муниципальный округ Гольяново, ш. Щелковское, д. 77, эт./помещ. 1/XII, ком. 89В
Тел.: +7 (495) 604-10-13
E-mail: info@xillect.ru

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru

Правообладатель

Общество с ограниченной ответственностью «Киберфизические системы и искусственный интеллект» (ООО «КСИЛЛЕКТ»)
ИНН 7718960659
Юридический адрес: 107207, г. Москва, вн.тер.г. муниципальный округ Гольяново, ш. Щелковское, д. 77, эт./помещ. 1/XII, ком. 89В Тел.: +7 (495) 604-10-13
E-mail: info@xillect.ru

Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.

Конструкция КИМ портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимися на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с одним или несколькими сменными контактными датчиками.

Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется по заранее составленной программе.

В качестве измерительных головок используются головки PH20, PH10(M/MQ/T) PLUS, МС-ИГ, REVO-2 (за исключением КИМ типоразмеров 4-5-4, 5-6-4, 5-7-5, 6-8-6, 7-10-7, 8-10-6, 8-15-6) с набором щупов разного диаметра и формы, а также лазерными сканерами МС-СЛ, предназначенными для бесконтактных измерений поверхностей. Принцип действия лазерных сканеров МС-СЛ заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при отражении лазерного луча от измеряемой поверхности.

К средствам измерений данного типа относятся машины координатно-измерительные МС моделей МС и МСВ, которые отличаются метрологическими характеристиками, внешним видом, массой и габаритными размерами.

Машины координатно-измерительные модели МС изготавливаются в следующих типоразмерах: 4-5-4, 5-6-4, 5-7-5, 6-8-6, 7-10-7, 8-10-6, 8-15-6, 8-10-7, 8-15-7, 9-12-8, 10-12-8, 1015-8, 10-20-8, 10-25-8, 12-15-10, 12-20-10, 12-25-10, 15-20-10, 15-20-12, 15-25-12, 15-30-12, 1535-12, 15-25-15, 15-30-15, 16-35-15, 20-30-15, 20-35-15, 20-40-15, 20-50-15.

Машины координатно-измерительные модели МСВ изготавливаются в следующих типоразмерах: 4-5-4, 5-6-4, 5-7-5, 6-8-6, 7-10-7, 8-10-6, 8-15-6, 8-10-7, 8-15-7, 9-12-8, 10-12-8, 1015-8, 10-20-8, 10-25-8, 12-15-10, 12-20-10, 12-25-10, 15-20-10, 15-20-12, 15-25-12, 15-30-12, 1535-12, 15-25-15, 15-30-15, 16-35-15, 20-30-15, 20-35-15, 20-40-15, 20-50-15.

КИМ могут изготавливаться в синем и сером цветовом исполнении. В основании КИМ может быть регулируемая по уровню и высоте рама или регулируемые по высоте и уровню опоры. Форма траверсы портала может быть треугольная или прямоугольная

Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Серийный номер КИМ в виде цифрового обозначения, модель и типоразмер на гранитном

указываются методом печати на маркировочной наклейке, расположенной измерительном столе.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид машин координатно-измерительных МС представлен на рисунках 1 - 4. Место указания заводского номера представлено на рисунке 5.

Общий вид сканеров лазерных представлен на рисунке 6.

Общий вид маркировочной таблички представлен на рисунке 7.

Внешний вид. Машины координатно-измерительные (MC), http://oei-analitika.ru

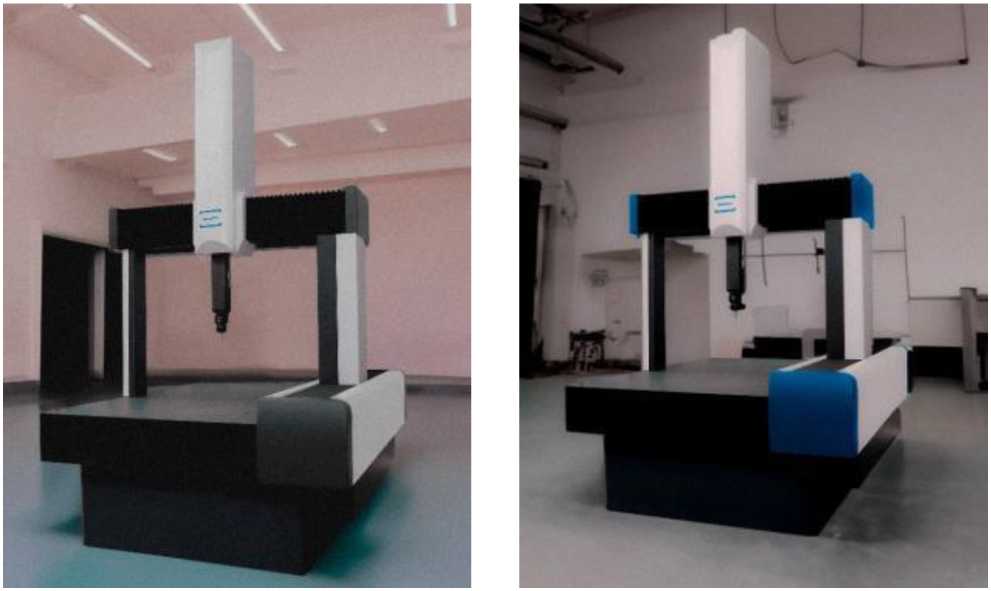

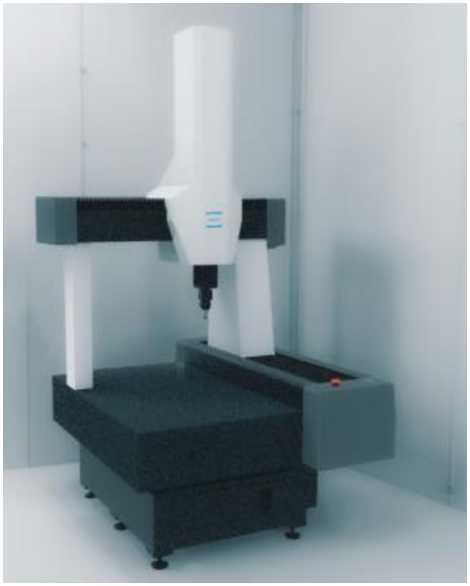

а) КИМ в сером цветовом исполнении с регулируемыми опорами в основании

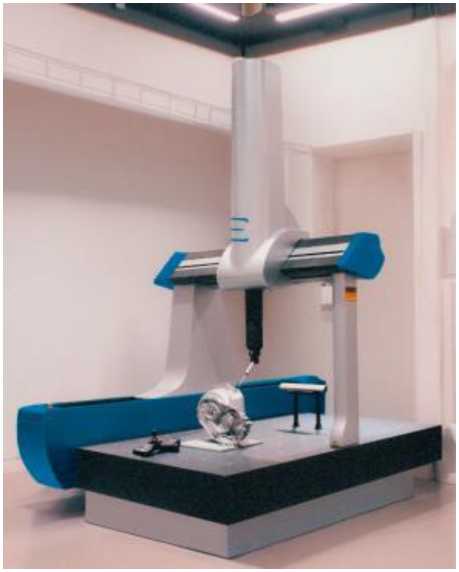

б) КИМ в синем цветовом исполнении с регулируемыми опорами в основании

Рисунок 1 - Общий вид КИМ моделей МС и МСВ с прямоугольной траверсой и пинолью портала из натурального гранита

в) КИМ в сером цветовом исполнении с регулируемой рамой в основании

г) КИМ в синем цветовом исполнении с регулируемой рамой в основании

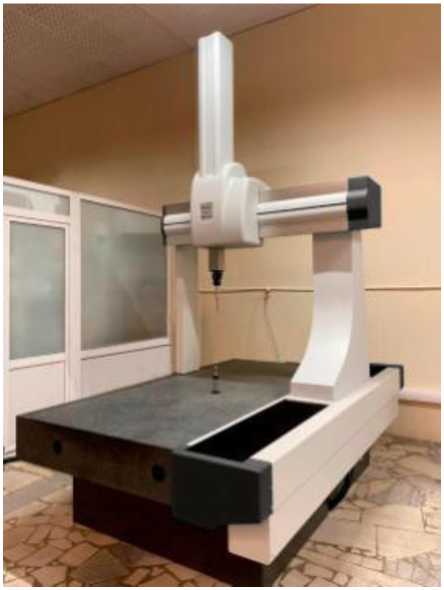

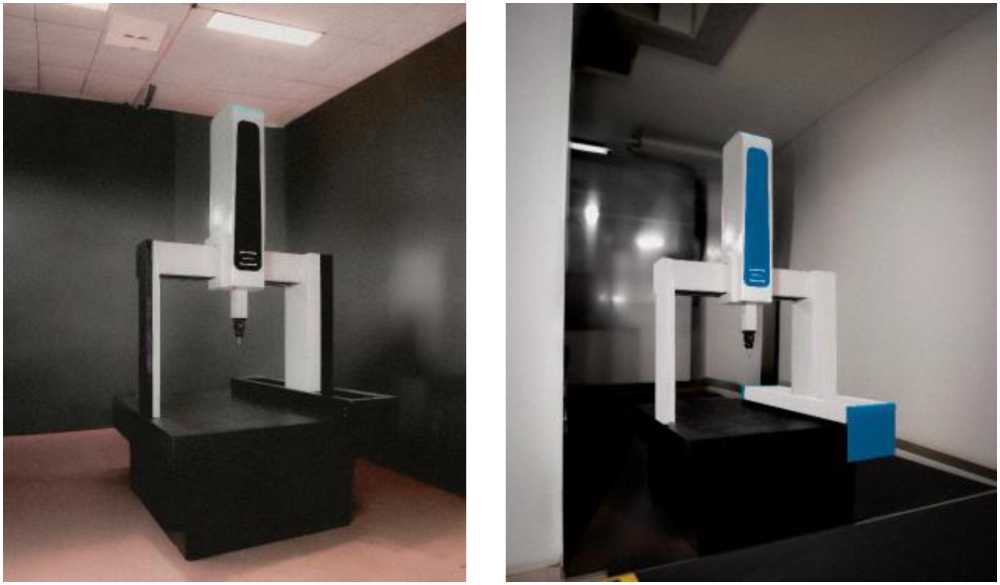

а) КИМ в сером цветовом исполнении с регулируемой рамой в основании

б) КИМ в синем цветовом исполнении с регулируемой рамой в основании

Рисунок 3 - Общий вид КИМ моделей МС и МСВ с прямоугольной траверсой и пинолью портала из алюминиевого сплава

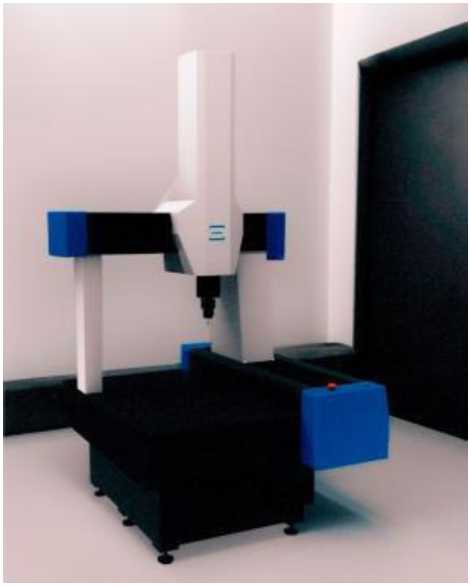

а) КИМ в сером цветовом исполнении с регулируемой рамой в основании

Рисунок 2 - Общий вид КИМ моделей МС и МСВ с прямоугольной траверсой и пинолью портала из керамики

б) КИМ в синем цветовом исполнении с регулируемой рамой в основании

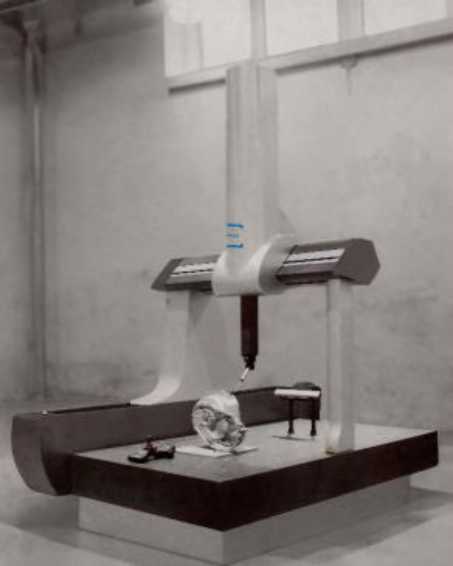

а) КИМ в сером цветовом исполнении с регулируемой рамой в основании

Рисунок 4 - Общий вид КИМ моделей МС и МСВ с треугольной траверсой и пинолью портала из алюминиевого сплава

б) КИМ в синем цветовом исполнении с регулируемой рамой в основании

утверждения типа

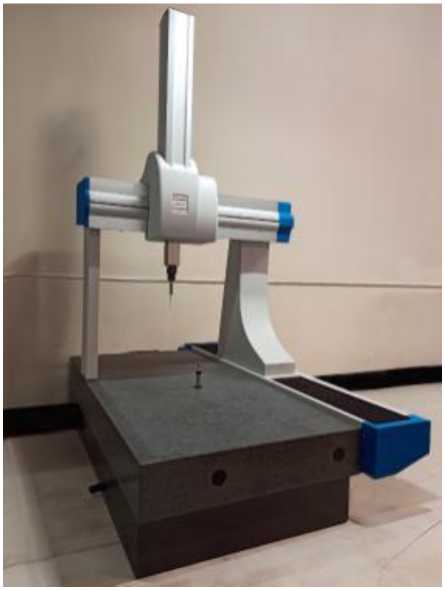

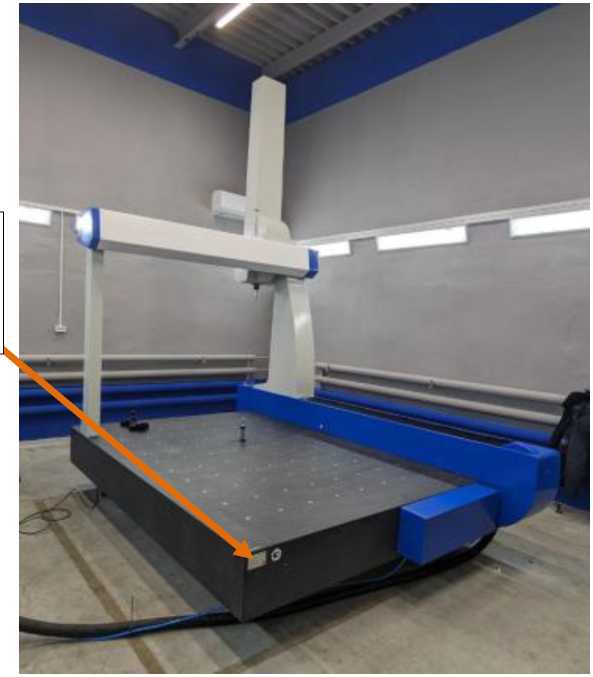

Место нанесения серийного номера и знака

Рисунок 5 - Место нанесения серийного номера и знака утверждения типа

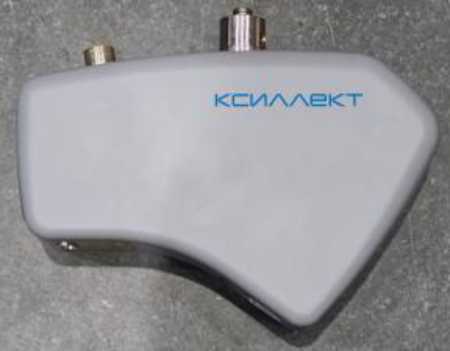

Рисунок 6 - Общий вид сканеров лазерных

МС-СЛ

ксиллект

Модель

Серийный номер-

Год выпуска'

ТУ 26.51.66-007-26348798-2023

OOO'towiew' * 7 (495> 604-10-13 lnft>^lectnj www.idieQ 'u

Рисунок 7 - Общий вид маркировочной таблички

Таблица 15 - Комплектность

Наименование	Обозначение	Количество
Машина координатно-измерительная	МС	1 шт.
Персональный компьютер	-	1 шт.
Программное обеспечение на электронном носителе	-	1 шт.
Комплект щупов и принадлежностей	-	1 шт.
Комплект калибровочной сферы	-	1 шт.
Сканер лазерный	-	По заказу
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Таблица 2 - Метрологические характеристики машин координатно-измерительных, мод. MC

Наименование характеристики	Значение
Типоразмер	4-5-4	5-6-4	5-7-5	6-8-6	7-10-7	8-10-6	8-15-6
по оси X	400	500	500	600	700	800	800
Диапазон измерений, мм по оси Y	500	600	700	800	1000	1000	1500
по оси Z	400	400	500	600	700	600	600
Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ	±(1,9+L/333)		±(2,1+L/300)	±(2,1+L/333)	±(2,4+L/350)	±(2,3+L/333)
PH10(M/MQ/T) PLUS с датчиком TP200	±(1,5+L/333)		±(1,7+L/300)	±(1,7+L/333)	±(2,0+L/350)	±(1,9+L/333)
PH10(M/MQ/T) PLUS с датчиком SP25M	±(1,3+L/333)		±(1,5+L/300)	±(1,5+L/333)	±(1,8+L/350)	±(1,7+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20			-	±(16,5+L/333)	±(16,8+L/350)	±(16,7+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30			-	±(20,5+L/333)	±(20,8+L/350)	±(20,7+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50			-	±(36,5+L/333)	±(36,8+L/350)	±(36,7+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60			-	±(48,5+L/333)	±(48,8+L/350)	±(48,7+L/333)
Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ	±1,9		±2,1	±2,1	±2,4	±2,3
PH10(M/MQ/T) PLUS с датчиком TP200	±1,5		±1,7	±1,7	±2,0	±1,9
PH10(M/MQ/T) PLUS с датчиком SP25M	±1,3		±1,5	±1,5	±1,8	±1,7
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20			-	±16,5	±16,8	±16,7
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30			-	±20,5	±20,8	±20,7
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50			-	±36,5	±36,8	±36,7
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60			-	±48,5	±48,8	±48,7
Пределы допускаемой абсолютной погрешности сканирования измерительных головок MPEthp/t, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M	±2,5		±2,6	±2,7	±2,6	±2,9
Время сканирования, с				72

Примечания:

1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм

Наименование характеристики		Значение
Типоразмер		8-10-7	8-15-7	9-12-8
	по оси X	800	800	900
Диапазон измерений, мм	по оси Y	1000	1500	1200
	по оси Z	700	700	800
Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками,
PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ		±(2,8+L/300)		±(2,3+L/333)
PH10(M/MQ/T) PLUS с датчиком TP200		±(2,4+L/300)		±(1,9+L/333)
PH10(M/MQ/T) PLUS с датчиком SP25M		±(2,2+L/300)		±(1,7+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20		±(17,2+L/300)		±(16,7+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30		±(21,2+L/300)		±(20,7+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50		±(37,2+L/300)		±(36,7+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60		±(49,2+L/300)		±(48,7+L/333)
REVO-2 с датчиками RSP2, RSP3		±(2,2+L/300)		±(1,7+L/333)
Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм:
PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ		±2,8		±2,3
PH10(M/MQ/T) PLUS с датчиком TP200		±2,4		±1,9
PH10(M/MQ/T) PLUS с датчиком SP25M		±2,2		±1,7
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20		±17,2		±16,7
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30		±21,2		±20,7
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50		±37,2		±36,7
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60		±49,2		±48,7
REVO-2 с датчиками RSP2, RSP3		±2,2		±1,7
Пределы допускаемой абсолютной погрешности сканирования измерительных головок МРЕтнр/т,
PH10(M/MQ/T) PLUS с датчиком SP25M		±2,7		±2,9
REVO-2 с датчиками RSP2, RSP3		-		±2,9
Время сканирования, с		72

Примечания:

1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм

Наименование характеристики		Значение
Типоразмер		10-12-8	10-15-8	10-20-8	10-25-8	12-15-10		12-20-10	12-25-10
	по оси X	1000	1000	1000	1000	1200		1200	1200
Диапазон измерений, мм	по оси Y	1200	1500	2000	2500	1500		2000	2500
	по оси Z	800	800	800	800	1000		1000	1000
Пределы допускаемой абсолютной	объемной погрешности MPEe с
измерительными головками, мкм:
PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20,
МС-ИГ с датчиком МС-ДТИ		±(2,5+L/333)					±(2,8+L/333)
PH10(M/MQ/T) PLUS с датчиком TP200		±(2,1+L/333)					±(2,4+L/333)
PH10(M/MQ/T) PLUS с датчиком SP25M		±(1,9+L/333)					±(2,2+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20		±(16,9+L/333)					±(17,2+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30		±(20,9+L/333)					±(21,2+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50		±(36,9+L/333)					±(37,2+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60		±(48,9+L/333)					±(49,2+L/333)
REVO-2 с датчиками RSP2, RSP3		±(1,9+L/333)					±(2,2+L/333)
Пределы допускаемой абсолютной погрешности измерительных
головок MPEP, мкм:
PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20,
МС-ИГ с датчиком МС-ДТИ		±2,5						±2,8
PH10(M/MQ/T) PLUS с датчиком TP200		±2,1						±2,4
PH10(M/MQ/T) PLUS с датчиком SP25M		±1,9						±2,2
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20		±16,9						±17,2
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30		±20,9						±21,2
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50		±36,9						±37,2
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60		±48,9						±49,2
REVO-2 с датчиками RSP2, RSP3		±1,9						±2,2

Примечания:

1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм

Наименование характеристики	Значение
Типоразмер	10-12-8	10-15-8	10-20-8	10-25-8	12-15-10	12-20-10	12-25-10
Пределы допускаемой абсолютной погрешности сканирования измерительных головок МРЕтнр/т, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M REVO-2 с датчиками RSP2, RSP3	±3,1 ±3,1				±3,8 ±3,8
Время сканирования, с	72
Примечания: 1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 % 2. L - измеряемая длина в мм

Таблица 5 - Метрологические характеристики машин координатно-измерительных, мод. MC

Наименование характеристики		Значение
Типоразмер		15-20-10	15-20-12	15-25-12	15-30-12	15-35-12	15-25-15	15-30-15
	X	1500	1500	1500	1500	1500	1500	1500
Диапазон измерений, мм	Y	2000	2000	2500	3000	3500	2500	3000
	Z	1000	1200	1200	1200	1200	1500	1500
Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками, мкм:
PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с
датчиком TP20, МС-ИГ с датчиком МС-ДТИ		±(3,4+L/333)		±(3,8+L/333)			±(4,1+L/333)
PH10(M/MQ/T) PLUS с датчиком TP200		±(3,0+L/333)		±(3,4+L/333)			±(3,7+L/333)
PH10(M/MQ/T) PLUS с датчиком SP25M		±(2,8+L/333)		±(3,2+L/333)			±(3,5+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20		±(17,8+L/333)		±(18,2+L/333)			±(18,5+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30		±(21,8+L/333)		±(22,2+L/333)			±(22,5+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50		±(37,8+L/333)		±(38,2+L/333)			±(38,5+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60		±(49,8+L/333)		±(50,2+L/333)			±(50,5+L/333)
REVO-2 с датчиками RSP2, RSP3		±(2,8+L/333)		±(3,2+L/333)			±(3,5+L/333)

Примечания:

1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм

Наименование характеристики	Значение
Типоразмер	15-20-10	15-20-12	15-25-12	15-30-12	15-35-12	15-25-15	15-30-15
Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм:
PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с
датчиком TP20, МС-ИГ с датчиком МС-ДТИ	±3,4		±3,8			±4,1
PH10(M/MQ/T) PLUS с датчиком TP200	±3,0		±3,4			±3,7
PH10(M/MQ/T) PLUS с датчиком SP25M	±2,8		±3,2			±3,5
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20	±17,8		±18,2			±18,5
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30	±21,8		±22,2			±22,5
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50	±37,8		±38,2			±38,5
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60	±49,8		±50,2			±50,5
REVO-2 с датчиками RSP2, RSP3	±2,8		±3,2			±3,5
Пределы допускаемой абсолютной погрешности сканирования измерительных головок МРЕтнр/т, мкм:
PH10(M/MQ/T) PLUS с датчиком SP25M	±4,5		±4,8			±5,0
REVO-2 с датчиками RSP2, RSP3	±4,5		±4,8			±5,0
Время сканирования, с	72
Примечания:
1. Погрешность указана при температуре окружающего воздуха от	+18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм

Наименование характеристики		Значение
Типоразмер		16-35-15	20-30-15	20-35-15	20-40-15	20-50-15
Диапазон измерений, мм	X	1600	2000	2000	2000	2000
	Y	3500	3000	3500	4000	5000
	Z	1500	1500	1500	1500	1500
Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3		±(4,1+L/333) ±(3,7+L/333) ±(3,5+L/333) ±(18,5+L/333) ±(22,5+L/333) ±(38,5+L/333) ±(50,5+L/333) ±(3,5+L/333)	±(4,6+L/250) ±(4,2+L/250) ±(4,0+L/250) ±(19,0+L/333) ±(23,0+L/333) ±(39,0+L/333) ±(51,0+L/333) ±(4,0+L/250)
Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60 REVO-2 с датчиками RSP2, RSP3		±4,1 ±3,7 ±3,5 ±18,5 ±22,5 ±38,5 ±50,5 ±3,5	±4,6 ±4,2 ±4,0 ±19,0 ±23,0 ±39,0 ±51,0 ±4,0

Примечания:

1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм

Наименование характеристики	Значение
Типоразмер	16-35-15	20-30-15	20-35-15	20-40-15	20-50-15
Пределы допускаемой абсолютной погрешности сканирования измерительных головок МРЕтнр/т, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M REVO-2 с датчиками RSP2, RSP3	±5,3 ±5,3	±5,5 ±5,5
Время сканирования, с	72
Примечания: 1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 % 2. L - измеряемая длина в мм

Таблица 7 - Метрологические характеристики машин координатно-измерительных, мод. MCB

Наименование характеристики		Значение
Типоразмер		4-5-4	5-6-4	5-7-5	6-8-6	7-10-7	8-10-6	8-15-6
	X	400	500	500	600	700	800	800
Диапазон измерений, мм	Y	500	600	700	800	1000	1000	1500
	Z	400	400	500	600	700	600	600
Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ		±(1,8+L/333)		±(1,9+L/300)	±(1,9+L/333)	±(2,1+L/350)	±(2,0+L/333)
PH10(M/MQ/T) PLUS с датчиком TP200		±(1,4+L/333)		±(1,5+L/300)	±(1,5+L/333)	±(1,7+L/350)	±(1,6+L/333)
PH10(M/MQ/T) PLUS с датчиком SP25M		±(1,2+L/333)		±(1,3+L/300)	±(1,3+L/333)	±(1,5+L/350)	±(1,4+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20				-	±(15,3+L/333)	±(15,5+L/350)	±(15,4+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30				-	±(18,3+L/333)	±(18,5+L/350)	±(18,4+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50				-	±(34,3+L/333)	±(34,5+L/350)	±(34,4+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60				-	±(45,3+L/333)	±(45,5+L/350)	±(45,4+L/333)

Примечания:

1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм

Наименование характеристики	Значение
Типоразмер	4-5-4 5-6-4	5-7-5	6-8-6	7-10-7	8-10-6 8-15-6
Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ PH10(M/MQ/T) PLUS с датчиком TP200 PH10(M/MQ/T) PLUS с датчиком SP25M PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50 PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60	±1,8 ±1,4 ±1,2	±1,9 ±1,5 ±1,3	±1,9 ±1,5 ±1,3 ±15,3 ±18,3 ±34,3 ±45,3	±2,1 ±1,7 ±1,5 ±15,5 ±18,5 ±34,5 ±45,5	±2,0 ±1,6 ±1,4 ±15,4 ±18,4 ±34,4 ±45,4
Пределы допускаемой абсолютной погрешности сканирования измерительных головок МРЕтнр/т, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M	±2,2	±2,3	±2,3	±2,1	±2,4
Время сканирования, с	72
Примечания: 1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 % 2. L - измеряемая длина в мм

Наименование характеристики		Значение
	Типоразмер	8-10-7	8-15-7	9-12-8
	X	800	800	900
Диапазон измерений, мм	Y	1000	1500	1200
	Z	700	700	800
Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными
головками, мкм:
PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ		±(2,1+L/350)		±(2,0+L/333)
PH10(M/MQ/T) PLUS с датчиком TP200		±(1,7+L/350)		±(1,6+L/333)
PH10(M/MQ/T) PLUS с датчиком SP25M		±(1,6+L/350)		±(1,4+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20		±(15,6+L/350)		±(15,4+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30		±(18,6+L/350)		±(18,4+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50		±(34,6+L/350)		±(34,4+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60		±(45,6+L/350)		±(45,4+L/333)
REVO-2 с датчиками RSP2, RSP3		±(1,6+L/350)		±(1,4+L/333)
Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм: PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с датчиком МС-ДТИ		±2,1		±2,0
PH10(M/MQ/T) PLUS с датчиком TP200		±1,7		±1,6
PH10(M/MQ/T) PLUS с датчиком SP25M		±1,6		±1,4
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20		±15,6		±15,4
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30		±18,6		±18,4
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50		±34,6		±34,4
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60		±45,6		±45,4
REVO-2 с датчиками RSP2, RSP3		±1,6		±1,4
Пределы допускаемой абсолютной погрешности сканирования измерительных головок
МРЕтнр/_т, мкм:
PH10(M/MQ/T) PLUS с датчиком SP25M		±2,1		±2,4
REVO-2 с датчиками RSP2, RSP3		±2,1		±2,4
Время сканирования, с			72

Примечания:

1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм

Наименование характеристики		Значение
Типоразмер		10-12-8	10-15-8	10-20-8	10-25-8	12-15-10	12-20-10	12-25-10
	X	1000	1000	1000	1000	1200	1200	1200
Диапазон измерений, мм	Y	1200	1500	2000	2500	1500	2000	2500
	Z	800	800	800	800	1000	1000	1000
Пределы допускаемой абсолютной объемной погрешности MPEe с
измерительными головками, мкм:
PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20,
МС-ИГ с датчиком МС-ДТИ		±(2,1+L/333)				±(2,5+L/333)
PH10(M/MQ/T) PLUS с датчиком TP200		±(1,7+L/333)				±(2,1+L/333)
PH10(M/MQ/T) PLUS с датчиком SP25M		±(1,5+L/333)				±(1,9+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20		±(15,5+L/333)				±(15,9+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30		±(18,5+L/333)				±(18,9+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50		±(34,5+L/333)				±(34,9+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60		±(45,5+L/333)				±(45,9+L/333)
REVO-2 с датчиками RSP2, RSP3		±(1,5+L/333)				±(1,9+L/333)
Пределы допускаемой абсолютной погрешности измерительных
головок MPEP, мкм:
PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20,
МС-ИГ с датчиком МС-ДТИ		±2,1					±2,5
PH10(M/MQ/T) PLUS с датчиком TP200		±1,7					±2,1
PH10(M/MQ/T) PLUS с датчиком SP25M		±1,5					±1,9
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20		±15,5					±15,9
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30		±18,5					±18,9
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50		±34,5					±34,9
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60		±45,5					±45,9
REVO-2 с датчиками RSP2, RSP3		±1,5					±1,9

Примечания:

1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм

Продолжение таблицы 9

Наименование характеристики	Значение
Типоразмер	10-12-8	10-15-8	10-20-8	10-25-8	12-15-10	12-20-10	12-25-10
Пределы допускаемой абсолютной погрешности сканирования измерительных головок МРЕтнр/т, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M REVO-2 с датчиками RSP2, RSP3	±2,5 ±2,5				±3,3 ±3,3
Время сканирования, с	72
Примечания: 1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 % 2. L - измеряемая длина в мм

Таблица 10 - Метрологические характеристики машин координатно-измерительных, мод. MCB

Наименование характеристики		Значение
Типоразмер		15-20-10	15-20-12	15-25-12	15-30-12	15-35-12	15-25-15	15-30-15
	X	1500	1500	1500	1500	1500	1500	1500
Диапазон измерений, мм	Y	2000	2000	2500	3000	3500	2500	3000
	Z	1000	1200	1200	1200	1200	1500	1500
Пределы допускаемой абсолютной объемной погрешности MPEe с измерительными головками, мкм:
PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с
датчиком TP20, МС-ИГ с датчиком МС-ДТИ		±(3,1+L/333)		±(3,5+L/333)			±(3,8+L/333)
PH10(M/MQ/T) PLUS с датчиком TP200		±(2,7+L/333)		±(3,1+L/333)			±(3,4+L/333)
PH10(M/MQ/T) PLUS с датчиком SP25M		±(2,5+L/333)		±(2,9+L/333)			±(3,2+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20		±(16,5+L/333)		±(16,9+L/333)			±(17,2+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30		±(19,5+L/333)		±(19,9+L/333)			±(20,2+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50		±(35,5+L/333)		±(35,9+L/333)			±(36,2+L/333)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60		±(46,5+L/333)		±(46,9+L/333)			±(47,2+L/333)
REVO-2 с датчиками RSP2, RSP3		±(2,5+L/333)		±(2,9+L/333)			±(3,2+L/333)

Примечания:

1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм

Продолжение таблицы 10

Наименование характеристики	Значение
Типоразмер	15-20-10	15-20-12	15-25-12	15-30-12	15-35-12	15-25-15	15-30-15
Пределы допускаемой абсолютной погрешности измерительных головок MPEp, мкм:
PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с
датчиком TP20, МС-ИГ с датчиком МС-ДТИ	±3,1		±3,5			±3,5
PH10(M/MQ/T) PLUS с датчиком TP200	±2,7		±3,1			±3,1
PH10(M/MQ/T) PLUS с датчиком SP25M	±2,5		±2,9			±2,9
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20	±16,5		±16,9			±16,9
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30	±19,5		±19,9			±19,9
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50	±35,5		±35,9			±35,9
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60	±46,5		±46,9			±46,9
REVO-2 с датчиками RSP2, RSP3	±2,5		±2,9			±2,9
Пределы допускаемой абсолютной погрешности сканирования измерительных головок МРЕтнр/т, мкм:
PH10(M/MQ/T) PLUS с датчиком SP25M	±4,0		±4,4			±4,7
REVO-2 с датчиками RSP2, RSP3	±4,0		±4,4			±4,7
Время сканирования, с	72
Примечания:
1. Погрешность указана при температуре окружающего воздуха от	+18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм

Наименование характеристики		Значение
Типоразмер		16-35-15	20-30-15	20-35-15	20-40-15	20-50-15
	X	1600	2000	2000	2000	2000
Диапазон измерений, мм	Y	3500	3000	3500	4000	5000
	Z	1500	1500	1500	1500	1500
Пределы допускаемой абсолютной объемной погрешности MPEe с
измерительными головками, мкм:
PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с
датчиком МС-ДТИ		±(3,8+L/333)	±(4,1+L/250)
PH10(M/MQ/T) PLUS с датчиком TP200		±(3,4+L/333)	±(3,7+L/250)
PH10(M/MQ/T) PLUS с датчиком SP25M		±(3,2+L/333)	±(3,5+L/250)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20		±(17,2+L/333)	±(17,5+L/250)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30		±(20,2+L/333)	±(20,5+L/250)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50		±(36,2+L/333)	±(36,5+L/250)
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60		±(47,2+L/333)	±(47,5+L/250)
REVO-2 с датчиками RSP2, RSP3		±(3,2+L/333)	±(3,5+L/250)
Пределы допускаемой абсолютной погрешности измерительных головок MPEp,
PH20 с датчиком TP20, PH10(M/MQ/T) PLUS с датчиком TP20, МС-ИГ с
датчиком МС-ДТИ		±3,8	±4,1
PH10(M/MQ/T) PLUS с датчиком TP200		±3,4	±3,7
PH10(M/MQ/T) PLUS с датчиком SP25M		±3,2	±3,5
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ20		±17,2	±17,5
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ30		±20,2	±20,5
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ50		±36,2	±36,5
PH10(M/MQ/T) PLUS с лазерным сканером МС-СЛ60		±47,2	±47,5
REVO-2 с датчиками RSP2, RSP3		±3,2	±3,5

Примечания:

1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 %
2. L - измеряемая длина в мм

Продолжение таблицы 11

Наименование характеристики	Значение
Типоразмер	16-35-15	20-30-15	20-35-15	20-40-15	20-50-15
Пределы допускаемой абсолютной погрешности сканирования измерительных головок MPEтнp/т, мкм: PH10(M/MQ/T) PLUS с датчиком SP25M REVO-2 с датчиками RSP2, RSP3	±4,7 ±4,7	±5,2 ±5,2
Время сканирования, с	72
Примечания: 1. Погрешность указана при температуре окружающего воздуха от +18 до +22 °С и относительной влажности воздуха не более 70 % 2. L - измеряемая длина в мм

Таблица 12 - Основные технические характеристики

Модель и типоразмер	Габаритные размеры, мм, не более			Масса, кг, не более			Максимальная масса измеряемой детали, кг
Модель и типоразмер	Длина	Ширина	Высота	Траверса и пиноль портала из гранита	Траверса и пиноль портала из керамики	Траверса и пиноль портала из алюминиевого сплава	Максимальная масса измеряемой детали, кг
МС-4-5-4	1240	1000	2240	826	867	590	500
МС-5-6-4	1340	1100	2240	1008	1058	720	500
МС-5-7-5	1543	1066	2474	1250	970	840	300
МС-6-8-6	1650	1200	2660	1372	1441	980	700
МС-7-10-7	1850	1300	2905	1590	1670	1135	900
МС-8-10-6	1850	1400	2660	1806	1896	1290	1000
МС-8-15-6	2350	1400	2660	2268	2381	1620	1000
МС-8-10-7	1850	1400	2905	1896	1986	1380	1000
МС-8-15-7	2350	1400	2905	2102	2185	1510	1000
МС-9-12-8	2370	1590	3150	3122	3278	2230	1500
МС-10-12-8	2370	1690	3150	3486	3660	2490	1800
МС-10-15-8	2670	1690	3150	3990	4190	2850	1800
МС-10-20-8	3270	1690	3150	4816	5057	3440	1800
МС-10-25-8	3870	1690	3150	5726	6012	4090	1800
МС-12-15-10	2750	1890	3330	4718	4954	3370	2000
МС-12-20-10	3350	1890	3330	5530	5807	3950	2000
МС-12-25-10	3850	1890	3330	6454	6777	4610	2000
МС-15-20-10	3350	2190	3330	7364	7732	5260	2000
МС-15-20-12	3350	2260	3870	7532	7909	5380	3000
МС-15-25-12	3850	2260	3870	9478	9952	6770	3000
МС-15-30-12	3910	2260	3890	11424	11995	8160	3000
МС-15-35-12	4410	2260	3890	12950	13598	9250	4000
МС-15-25-15	3980	2260	4520	9800	10290	7000	3000
МС-15-30-15	4040	2260	4520	11886	12480	8490	3000
МС-16-35-15	4540	2360	4520	14014	14715	10010	3000
МС-20-30-15	4240	2760	4520	15750	16538	11250	3000
МС-20-35-15	4820	2760	4520	20370	21389	14550	4000
МС-20-40-15	5350	2760	4520	24640	25872	17600	4500
МС-20-50-15	6350	2760	4520	29820	31311	21300	5000
МСВ-4-5-4	1240	1000	2240	826	867	590	500
МСВ-5-6-4	1340	1100	2240	1008	1058	720	500
МСВ-5-7-5	1543	1066	2474	920	970	840	300
МСВ-6-8-6	1650	1200	2660	1372	1441	980	700
МСВ-7-10-7	1850	1300	2905	1590	1670	1135	900
МСВ-8-10-6	1850	1400	2660	1806	1896	1290	1000
МСВ-8-15-6	2350	1400	2660	2268	2381	1620	1000
МСВ-8-10-7	1850	1400	2905	1896	1986	1380	1000
МСВ-8-15-7	2350	1400	2905	2102	2185	1510	1000
МСВ-9-12-8	2370	1590	3150	3122	3278	2230	1500
МСВ-10-12-8	2370	1690	3150	3486	3660	2490	1800
МСВ-10-15-8	2670	1690	3150	3990	4190	2850	1800

МСВ-10-20-8	3270	1690	3150	4816	5057	3440	1800
МСВ-10-25-8	3870	1690	3150	5726	6012	4090	1800
МСВ-12-15-10	2750	1890	3330	4718	4954	3370	2000
МСВ-12-20-10	3350	1890	3330	5530	5807	3950	2000
МСВ-12-25-10	3850	1890	3330	6454	6777	4610	2000
МСВ-15-20-10	3350	2190	3330	7364	7732	5260	2000
МСВ-15-20-12	3350	2260	3870	7532	7909	5380	3000
МСВ-15-25-12	3850	2260	3870	9478	9952	6770	3000
МСВ-15-30-12	3910	2260	3890	11424	11995	8160	3000
МСВ-15-35-12	4410	2260	3890	12950	13598	9250	4000
МСВ-15-25-15	3980	2260	4520	9800	10290	7000	3000
МСВ-15-30-15	4040	2260	4520	11886	12480	8490	3000
МСВ-16-35-15	4540	2360	4520	14014	14715	10010	3000
МСВ-20-30-15	4240	2760	4520	15750	16538	11250	3000
МСВ-20-35-15	4820	2760	4520	20370	21389	14550	4000
МСВ-20-40-15	5350	2760	4520	24640	25872	17600	4500
МСВ-20-50-15	6350	2760	4520	29820	31311	21300	5000

Таблица 13 - Основные технические характеристики лазерных сканеров

Наименование характеристики	Значение
Модель	МС-СЛ20	МС-СЛ30	МС-СЛ50	МС-СЛ60
Минимальное расстояние до измеряемого объекта, мм	100	100	95	90
Максимальное расстояние до измеряемого объекта, мм	125	135	165	175
Габаритные размеры (Длина X Ширина х В ысота), мм, не более	155x122x51
Масса, г, не более	330		345

Таблица 14 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
- температура окружающего воздуха, °С	от +15 до +35
- допускаемое изменение температуры, °С, не более, в течение:
1 ч	1,0
24 ч	2,0
- относительная влажность воздуха, без конденсата, %, не более	70
Напряжение питания переменного тока, В	230±23
Частота переменного тока, Гц	50/60

Техническая поддержка
