Сведения о средстве измерений: 95433-25 Приборы для измерений параметров шероховатости поверхности

Номер по Госреестру СИ: 95433-25
95433-25 Приборы для измерений параметров шероховатости поверхности
(МСШ)

Назначение средства измерений:
Приборы для измерений параметров шероховатости поверхности МСШ (далее - профилометры) предназначены для измерений параметров шероховатости поверхности деталей, сечение которых в плоскости изделия представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности).

сертификация программного обеспечения
Внешний вид. Приборы для измерений параметров шероховатости поверхности, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 1
Внешний вид. Приборы для измерений параметров шероховатости поверхности, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 2
Внешний вид. Приборы для измерений параметров шероховатости поверхности, http://oei-analitika.ru рисунок № 3
Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 3
Внешний вид. Приборы для измерений параметров шероховатости поверхности, http://oei-analitika.ru рисунок № 4
Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 4
Внешний вид. Приборы для измерений параметров шероховатости поверхности, http://oei-analitika.ru рисунок № 5
Внешний вид.
Приборы для измерений параметров шероховатости поверхности
Рисунок № 5

Общие сведения

Дата публикации - 22.05.2025
Срок свидетельства - 12.05.2030
Номер записи - 197211
ID в реестре СИ - 1425568
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.

На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№930 от 2025.05.12 ПРИКАЗ Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Приборы для измерений параметров шероховатости поверхности (МСШ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90965-24
11.01.2029
Машины видеоизмерительные мультисенсорные, МС
Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)
ОТ
МП
1 год
92247-24
03.06.2029
Машины координатно-измерительные портативные, МСП
Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)
ОТ
МП
1 год
92421-24
21.06.2029
Машины координатно-измерительные, MC
Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)
ОТ
МП
1 год
93026-24
28.08.2029
Машины зубоизмерительные, МСЗ
Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)
ОТ
МП
1 год
93026-24
28.08.2029
Машины зубоизмерительные, МСЗ
Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)
ОТ
МП
1 год
95237-25
18.04.2030
Приборы для измерений отклонений формы и расположения поверхностей вращения, MCP
Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)
ОТ
МП
2 года
95433-25
12.05.2030
Приборы для измерений параметров шероховатости поверхности, МСШ
Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)
ОТ
МП
2 года
95605-25
02.06.2030
Приборы для измерений параметров контура и шероховатости поверхности, МС
Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ") (РОССИЯ г. Москва)
ОТ
МП
2 года

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Приборы для измерений параметров шероховатости поверхности (МСШ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Приборы для измерений параметров шероховатости поверхности (МСШ)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Приборы для измерений параметров шероховатости поверхности МСШ имеют в своем составе встроенное программное обеспечение (ПО), выполняющее измерительные функции, функции расчета параметров и функции управления.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

МСШ-П

МСШ-80-9

МСШ-80-7

МСШ-Б

Идентификационное наименование ПО

LITESURF

RTP 80

Номер                версии

(идентификационный номер) ПО

V. 1.46 Е и выше

V. 1.4 и выше

V. 2.53.2009 и

выше

Цифровой идентификатор ПО (контрольная            сумма

исполняемого кода)

-

Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют.

За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти профилометра. При работе с профилометром пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

Защитой ПО является пароль и функция блокировки настройки устройства.

Уровень защиты программного обеспечения профилометров «средний» в соответствии с Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа

наносят методом гравировки на металлизированную наклейку, которая крепится на заднюю часть блока привода прибора, и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Выполнение измерений» документа «Приборы для измерений параметров шероховатости поверхности МСШ. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657;

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;

ТУ 26.51.66-008-26348797-2023 «Приборы для измерений параметров шероховатости поверхности МСШ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Киберфизические системы и искусственный интеллект» (ООО «КСИЛЛЕКТ»)

ИНН 7718960659

Юридический адрес: 107207, г. Москва, вн. тер. г. муниципальный округ Гольяново, Щёлковское ш., д. 77, эт./помещ. 1/XII, ком. 89В

Тел.: +7 (495) 604 10 13

E-mail: info@xillect.ru

Web-сайт: www.xillect.ru

Изготовитель

Общество с ограниченной ответственностью «Киберфизические системы и искусственный интеллект» (ООО «КСИЛЛЕКТ»)
ИНН 7718960659
Адрес: 107207, г. Москва, вн. тер. г. муниципальный округ Гольяново, Щёлковское ш., д. 77, эт./помещ. 1/XII, ком. 89В
Тел.: +7 (495) 604 10 13
E-mail: info@xillect.ru
Web-сайт: www.xillect.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Общество с ограниченной ответственностью «Киберфизические системы и искусственный интеллект» (ООО «КСИЛЛЕКТ»)
ИНН 7718960659
Юридический адрес: 107207, г. Москва, вн. тер. г. муниципальный округ Гольяново, Щёлковское ш., д. 77, эт./помещ. 1/XII, ком. 89В
Тел.: +7 (495) 604 10 13
E-mail: info@xillect.ru
Web-сайт: www.xillect.ru

Приборы для измерений параметров шероховатости поверхности МСШ изготавливаются четырех модификаций МСШ-80-7, МСШ-80-9, МСШ-П, МСШ-Б, различающихся конструктивно, метрологическими и техническими характеристиками.

Принцип действия профилометра основан на ощупывании неровностей исследуемой поверхности алмазной иглой (щупом) и преобразовании возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на сенсорный цветной дисплей (в виде профилограммы и числовых значений параметров шероховатости).

Профилометры модификаций МСШ-80-7, МСШ-80-9 состоят из блока привода с индуктивным датчиком и блока обработки информации с сенсорным цветным дисплеем диагональю 5,7" (Рис. 1 и 2). Профилометры модификаций МСШ-П состоят из базового блока привода, имеющего монохромный дисплей (Рис. 3). Профилометры модификации МСШ-Б состоят из базового блока привода, несущего сенсорный цветной дисплей (Рис. 4). Модификации МСШ-П МСШ-Б дополнительно могут управляться с помощью компьютера, смартфона или планшета через Bluetooth - адаптер (Roughness Studio PREMIUM). Модификация МСШ-Б дополнительно оснащается специальным датчиком для измерения контура поверхности.

Механизм подачи всех модификаций имеет цилиндрическую форму и интегрирован в призматическую опору, но может быть использован и без неё. Это позволяет выполнять измерения в любом измерительном положении, в том числе, и с поворотом датчика на 90° относительно движения механизма подачи для измерения деталей типа коленчатых и распределительных валов в поперечном направлении.

Питание профилометров осуществляется от сети переменного тока через адаптер (дополнительно есть возможность работы от встроенного аккумулятора).

Внешний вид профилометров представлен на рисунках 1 - 4.

Пломбировка профилометров от несанкционированного доступа не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено. Заводские номера в виде буквенно-цифрового обозначения наносятся методом гравировки на металлизированную наклейку (Рис. 5), которая крепится на заднюю часть блока привода.

Внешний вид. Приборы для измерений параметров шероховатости поверхности (МСШ), http://oei-analitika.ru

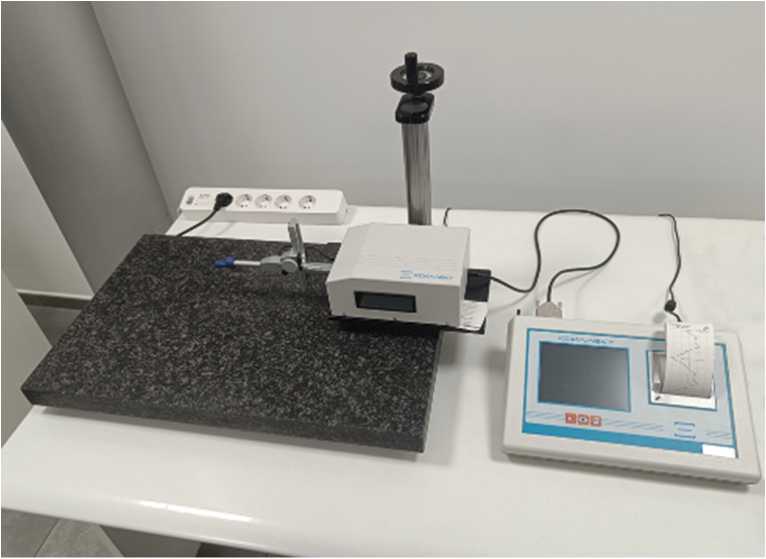

Рисунок 1 - Общий вид профилометров МСШ-80-9

Внешний вид. Приборы для измерений параметров шероховатости поверхности (МСШ), http://oei-analitika.ru

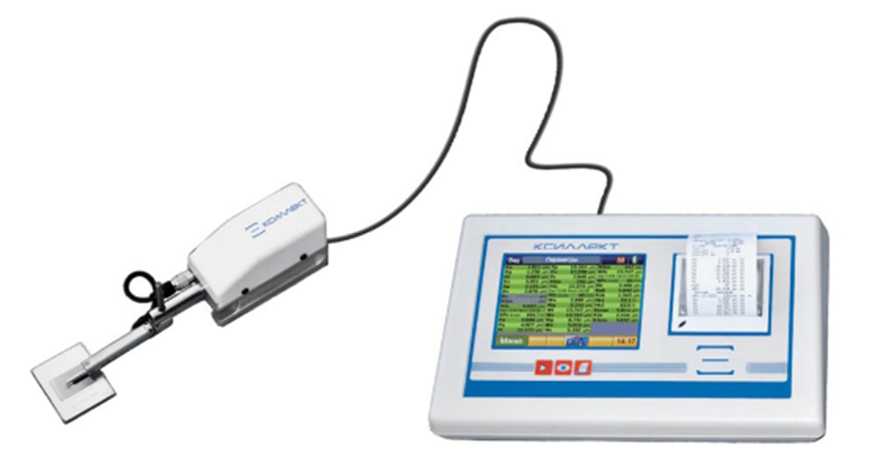

Рисунок 2 - Общий вид профилометров МСШ-80-7

Внешний вид. Приборы для измерений параметров шероховатости поверхности (МСШ), http://oei-analitika.ru

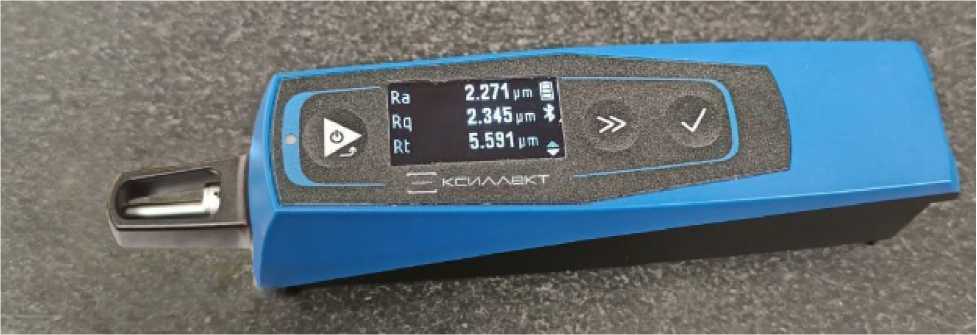

Рисунок 3 - Общий вид профилометров МСШ-П

Внешний вид. Приборы для измерений параметров шероховатости поверхности (МСШ), http://oei-analitika.ru

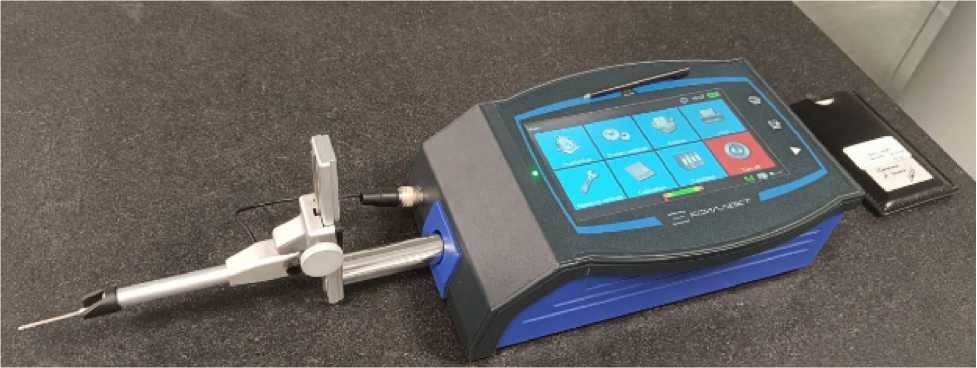

Рисунок 4 - Общий вид профилометров МСШ -Б

КЕИЛЛЕКТ
Внешний вид. Приборы для измерений параметров шероховатости поверхности (МСШ), http://oei-analitika.ru

Модель: МСШ-Б

Серийный номер: Б.10.24.0001

Год выпуска: 2024

ТУ 26.51.66-008-26348797-2023

ООО "КСИЛЛЕКТ" +7 495 604-10-13 info@xillect.ru www.xillect.ru

Рисунок 5- Вид идентификационной таблички


представлена в таблице 6.

Таблица 6 -

Наименование

Обозначение

Комплектность

Прибор для измерений параметров шероховатости поверхности МСШ

МСШ-80-7,

МСШ-80-9

МСШ-П

МСШ-Б

1 шт.

Базовый блок с датчиком

+

+

+

1 шт.

Удлинительный кабель для съемного устройства подачи длиной 1,2 м

+

1 шт.

Блок обработки информации

+

1 шт.

Bluetooth - адаптер

+

+

1 шт.

Стандартный щуп для измерений шероховатости

+

+

+

1 шт.

Стандартный щуп для измерений контура

+

1 шт.

Мера контура

+

1 шт.

Мера шероховатости

+

+

+

1 шт.

Руководство по эксплуатации

26.51.66-008-26348797-2023 РЭ

1 экз.

Кейс

+

1 шт.


профилометров приведены в таблицах 2 - 5.

Таблица 2 - профилометров модификации

МСШ-80-7, МСШ-80-9_______________________________________________________

Наименование характеристики

Значение

Модификация

МСШ-80-7

МСШ-80-9

Диапазон измерений параметров шероховатости, мкм:

  • - Ra

  • - Rz

от 0,003 до 150

от 0,006 до 500

Пределы допускаемой абсолютной погрешности          измерений

параметров шероховатости Ra, Rz, мкм

±(0,05R +0,004),

где R - измеренное значение параметра Ra или

Rz, мкм

Разрешение, мкм

0,001

Отсечка шага 1с, мм

0,25; 0,8; 2,5; 8,0

Фильтр

Г аусса, 2CR

Число отсечек шага в длине оценки

от 1 до 5

от 1 до 19

Диапазон перемещений по оси Х, мм

от 0 до 25

от 0 до 50

Наименование характеристики

Значение

Модификация

МСШ-80-7

МСШ-80-9

Ra, Rq, Rt, Rz, Rp, Rc, Rv, Rsk, Rku, Rsm, Rdc,

RPc, Pa, Pq, Pt, Pp, Pc, Pv, Psm, Pdc, PPc, Wa, Wq,

Измеряемые параметры

Wt, Wz, Wp, Wv, Wc, WSm, Wdc, WPc, Rk, Rpk,

шероховатости

Pvk, Mr1, Mr2, Pt, Pdc, PPc, R, Rx, AR, Wte, W,

AW, Wx, Rke, Rpke, Rvke, Mr1e, Mr2e Rmax, R3z,

R3zm

Радиус щупа, мкм

2

Габариты    блока    обработки

информации, мм, не более:

-длина

315

-ширина

175

- высота

90

Габариты блока привода, мм, не более:

-длина

115

135

-ширина

50

80

- высота

70

80

Масса     блока     обработки

информации, кг, не более

1,1

Масса блока привода, кг, не более

0,2

0,3

Таблица 3 - профилометров модификации

МСШ-П

Наименование характеристики

Значение

Модификация

МСШ-П

Диапазон     измерений     параметров

шероховатости, мкм:

  • - Ra

  • - Rz

от 0,003 до 80

от 0,006 до 250

Пределы допускаемой абсолютной погрешности   измерений   параметров

шероховатости Ra, Rz, мкм

±(0,05R+0,004),

где R - измеренное значение параметра Ra или Rz, мкм

Диапазон перемещений щупа по оси Z, мкм

от +50 до -200

Разрешение, мкм

0,001

Отсечка шага 1с, мм

0,25, 0,8, 2,5

Фильтр

Г аусса, 2CR

Число отсечек шага в длине оценки

от 1 до 5

Диапазон перемещений по оси Х, мм

от 0 до 17,5

Параметры шероховатости, измеряемые непосредственно на приборе

Ra, Rq, Rt, Rz, Rc, Rmax, RSm, RPc, Pt, R, AR, Rx, Ppc

Параметры шероховатости, измеряемые с помощью приложения Roughness Studio PREMIUM

Ra, Rq, Rt, Rz, Rp, Rv, Rc, Rsk, Rku, RSm, RAq, RAa, Rmax, R6c, Rmr, RPc, RLo, Rlr, Rzjis, RHSC, R3z, hp, Ep, Ry, RzJIS, tp, RSm, S, Rpm

Радиус щупа, мкм

2

Наименование характеристики

Значение

Габариты базового блока привода, мм, не более:

-длина

160,6

-ширина

33,6

- высота

33,8

Масса базового блока привода, кг, не более

0,2

Таблица 4 - профилометров модификации

МСШ-Б

Наименование характеристики

Значение

Модификация

МСШ-Б

Диапазон      измерений      параметров

шероховатости, мкм:

- Ra

- Rz

от 0,003 до 200

от 0,006 до 600

Пределы допускаемой абсолютной погрешности измерений параметров шероховатости Ra, Rz, мкм

±(0,05R+0,001), где R - измеренное значение параметра Ra или Rz, мкм

Радиус щупа, мкм

2

Отсечка шага 1с, мм

0,08; 0,25, 0,8, 2,5; 8

Число отсечек шага в длине оценки

От 1 до 20 (для 1с=8 мм от 1 до 6)

Диапазон измерений линейных размеров по оси Z, мм*

от 0 до 3

(опционально от 0 до 5)

Пределы     допускаемой     абсолютной

погрешности измерений линейных размеров по оси Z, мкм*

±(1+H/4),

где H - измеренное значение по оси Z,

мм

Допускаемое отклонение от прямолинейности перемещений по оси X*, мкм

0,8 на 60 мм

Разрешение, мкм

0,0001

Фильтр

Г аусса, 2CR

Диапазон перемещений по оси Х, мм

от 0 до 60

Измеряемые параметры шероховатости

Ra, Rq, Rt, Rz, Rp, Rv, Rc, Rsk, Rku, RSm, RAq, RAa, Rmax, R6c, Rmr, Rmr(c), RPc, RLo, Rlr,Rzjis, RHSC, R3z, hp, Ep, Pa, Pq, Pt, Pq, Pv, Pc, Psk,

Pku, PSm, PAq, P6c, PPc, PLo, Plr, PHSC, Wa, Wq, Wt, Wz, Wp, Wv, Wc,

Wsk, Wku, WSm, WAq, W6c, WPc, WLo, Wlr, WHSC, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Rpk, Rvk, WDSm, WDc, WDt, R, AR, Rx, W, Aw, Wx, Wte, Rke,

Rpke, Rvke, Mrle, Mr2e, Ale, A2e

Габариты базового блока привода, мм, не более:

-длина

-ширина

-высота

525

176

142

Масса базового блока привода, кг, не более

5

Примечание:

* - при наличии датчика для измерения контура

Таблица 5 - Эксплуатационные характеристики профилометров МСШ

Наименование характеристики

Значение

Питание от сети переменного тока:

  • - напряжение, В

  • - частота, Г ц

от 200 до 240

50

Условия эксплуатации:

  • - диапазон рабочих температур, 0С

  • - относительная влажность воздуха, %, не более

от +15 до +25

95 (без конденсата)


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
