Номер по Госреестру СИ: 91389-24
91389-24 Хроматографы жидкостные
(FCI-HPLC-2100)
Назначение средства измерений:
Хроматографы жидкостные FCI-HPLC-2100 (далее - хроматографы) предназначены для измерений содержания широкого спектра соединений в пробах веществ и материалов, растворах, продуктах питания, почвах.
Внешний вид.
Хроматографы жидкостные
Рисунок № 1
Внешний вид.
Хроматографы жидкостные
Рисунок № 2
Внешний вид.
Хроматографы жидкостные
Рисунок № 3
Внешний вид.
Хроматографы жидкостные
Рисунок № 4
Внешний вид.
Хроматографы жидкостные
Рисунок № 5
Внешний вид.
Хроматографы жидкостные
Рисунок № 6
Общие сведения
Дата публикации - 26.02.2024
Срок свидетельства - 20.02.2029
Номер записи - 193257
ID в реестре СИ - 1414594
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
с диодно-матричным детектором, FCI-HPLC-2100,
Производитель
Изготовитель - Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№434 от 2024.02.20 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Хроматографы жидкостные (FCI-HPLC-2100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91389-24 20.02.2029 |
Хроматографы жидкостные, FCI-HPLC-2100 Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
92105-24 13.05.2029 |
Хромато-масс-спектрометры жидкостные, FCI- LCMS-4200 Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
93388-24 03.10.2029 |
Масс-спектрометры с индуктивно связанной плазмой, fQuad X1 Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Кто поверяет Хроматографы жидкостные (FCI-HPLC-2100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Хроматографы жидкостные (FCI-HPLC-2100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) с интеллектуальным пользовательским интерфейсом обеспечивает автоматизированный контроль операций для всех блоков, включая насос, автосамплер, колоночный термостат и детектор.
Программное обеспечение выполняет следующие функции: управление работой хроматографа, сбор и обработку данных, сбор информации об обслуживании системы и замене расходных материалов.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FARcitech |
|
Номер версии (идентификационный номер) ПО, не ниже |
V 3.5.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПрименение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация фирмы «Shaanxi Far-Citech Instrument & Equipment Co.,
Ltd.», Китай.
ПравообладательФирма «Shaanxi Far-Citech Instrument & Equipment Co., Ltd.», Китай
Адрес: Room 11203, Building 2, Greenland Central Plaza, No. 1 Jinye Road, High-tech Zone, Xi'an, Shaanxi, China, 710076
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на колонке в потоке жидкой подвижной фазы и последующем их детектировании спектрофотометрическим, диодно-матричным, рефрактометрическим, флуориметрическим детекторами.
В состав хроматографов входят: насосы, дегазатор, автосамплер и/или ручной инжектор, различные детекторы, термостат колонок, система обработки данных.
Принцип действия спектрофотометрического детектора основан на поглощении ультрафиолетовой и видимой области света. В спектрофотометрическом детекторе используется дейтериевая и вольфрамовая лампа. Есть возможность записи сигнала с переключением длин волн. Диапазон длин волн от 190 до 700 нм.
Детектор на диодной матрице представляет собой вид спектрофотометрического детектора, который может регистрировать спектр в диапазоне длин волн от 200 до 800 нм. Количество диодов составляет 4096.
В основе рефрактометрического детектирования лежит измерение показателя преломления подвижной фазы. Рефрактометрический детектор включает в себя двухкамерную проточную ячейку, в которой свет преломляется дважды. Диапазон коэффициентов преломления от 1,00 до 1,75.
Принцип действия флуориметрического детектора основан на измерении флуоресцентного излучения поглощенного света. В состав детектора входит ксеноновая лампа. Диапазон длин волн от 200 до 650 нм. Возможен одновременный мониторинг при двух значениях длины волны.
В состав хроматографов могут входить двух-, четырех- и шестиканальные насосные модули. Двух- и шестиканальные модули обеспечивают формирование градиента на стороне высокого давления. Модули могут быть аналитические с диапазоном задания скорости потока от 0,001 до 9,999 см3/мин и полупрепаративные с диапазоном задания скорости потока от 0,001 до 49,999 см3/мин. Четырехканальные модули предназначены для формирования градиента на стороне низкого давления.
Насосные модули хроматографа оснащены блоками, состоящими из двух последовательно соединенных плунжерных насосов.
В двух- и шестиканальных модулях установлено два блока насосов (в шестиканальных к каждому блоку через селектор подходит три канала), в четырехканальном один. Насосные блоки оснащены системой промывки заплунжерного пространства. Головки насосов расположены снаружи блока для удобства обслуживания.
Для ввода образца хроматографы комплектуют автосамплером. Предусмотрено несколько режимов инжекции: полное и частичное заполнение петли, а также микроинжекция с программируемым в широком диапазоне объемом дозирования пробы. Для безопасной работы автосамплер снабжен датчиком состояния (открыто/закрыто), препятствующим механическому движению узла ввода при открытой дверце.
Термостат колонок хроматографа твердотельный. Отсек термостата позволяет разместить несколько хроматографических колонок длиной до 25 см.
Для обеспечения безопасной работы хроматографа есть функция обнаружения протечек в онлайн-режиме.
Общий вид хроматографа и детекторов, входящих в его состав, приведен на рисунках 1-5.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на заднюю панель корпуса насоса в виде наклейки (шильда) с нанесением информации полиграфическим способом. Вид шильда приведен на рисунке 6.
Пломбирование хроматографа не предусмотрено. Нанесение знака поверки на средство
измерений не предусмотрено.
Рисунок 1 - Общий вид хроматографов
жидкостных FCI-HPLC-2100

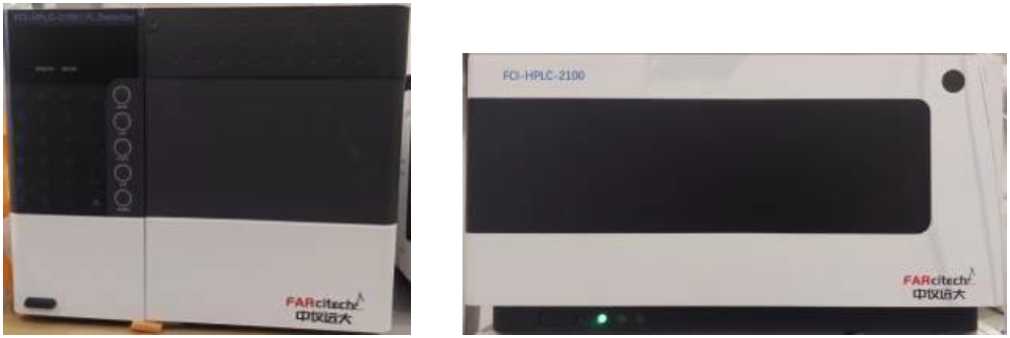

Рисунок 2 - Общий вид детектора спектрофотометрического
Рисунок 3 - Общий вид детектора на диодной матрице

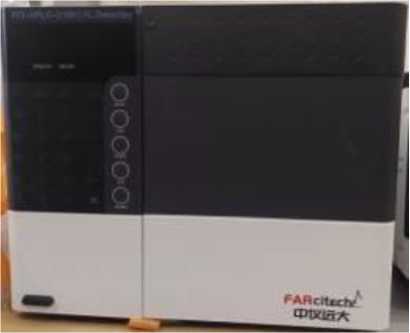

Рисунок 4 - Общий вид детектора флуори-метрического

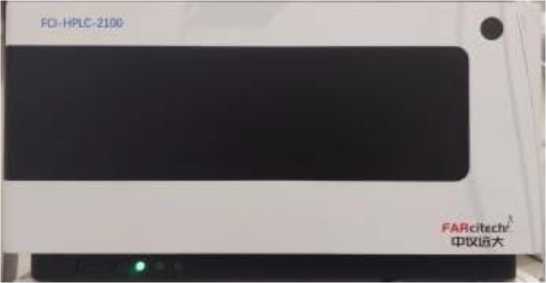

Рисунок 5 - Общий вид детектора рефрактометрического

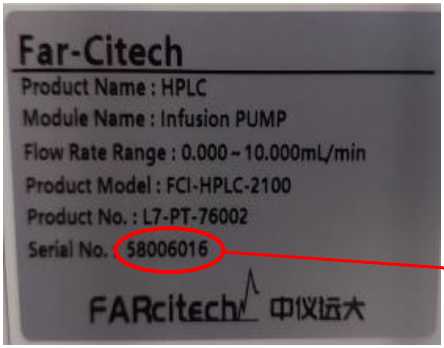

Рисунок 6 - Общий вид информационной таблички (шильда)
Место нанесения серийного номера
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный в составе:
|
FCI-HPLC-2100 |
1 шт. по заказу по заказу по заказу по заказу по заказу по заказу по заказу по заказу |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. |
Таблица 2 - Метрологические характеристики хроматографов с детектором спектрофотометрическим
|
Наименование характеристики |
Значение |
|
Диапазон длины волны, нм |
от 190 до 700 |
|
Уровень флуктуационных шумов нулевого сигнала (при одноволновом детектировании), е.о.п., не более |
5-10-4 |
|
Дрейф нулевого сигнала, е.о.п./ч, не более |
5-10-3 |
|
Предел детектирования по кофеину, г/см3, не более |
1-10-8 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала при автоматическом/ручном дозировании, %
|
1/2 2/4 |
|
Пределы допускаемого относительного изменения площади пика за 8 часов непрерывной работы хроматографа при автоматическом/ручном дозировании, % |
±4/±5 |
Таблица 3 - Метрологические характеристики хроматографов с детектором на диодной матрице
|
Наименование характеристики |
Значение |
|
Диапазон длины волны, нм |
от 200 до 800 |
|
Уровень флуктуационных шумов нулевого сигнала (при детектировании на одной длине волны), е.о.п., не более |
1-10-4 |
|
Дрейф нулевого сигнала, е.о.п./ч, не более |
1-10-3 |
|
Предел детектирования по кофеину, г/см3, не более |
1-10-8 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала при автоматическом/ручном дозировании, % | |
|
- времени удерживания |
1/2 |
|
- площади пика |
2/4 |
|
Пределы допускаемого относительного изменения площади пика за 8 часов непрерывной работы хроматографа при автоматическом/ручном дозировании, % |
±4/±5 |
Таблица 4 - Метрологические характеристики хроматографов с рефрактометрическим детектором
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, ед. рефр., не более |
1-10-5 |
|
Дрейф нулевого сигнала, ед. рефр./ч, не более |
1-10-4 |
|
Предел детектирования по кофеину, г/см3, не более |
1-10-7 |
|
Предел допускаемых значений относительного среднего квадратического отклонения (СКО) выходного сигнала при автоматическом/ручном дозировании, % | |
|
- времени удерживания |
1/2 |
|
- площади пика |
3/4 |
|
Пределы допускаемого относительного изменения площади пика за 8 часов непрерывной работы хроматографа при автоматическом/ручном дозировании, % |
±4/±5 |
Таблица 5 - Метрологические характеристики хроматографов с флуориметрическим
детектором
|
Наименование характеристики |
Значение |
|
Отношение сигнал/шум для Рамановского спектра воды, не менее |
1200 |
|
Предел допускаемых значений относительного среднего квадратического отклонения (СКО) выходного сигнала при автоматическом/ручном дозировании, % | |
|
- времени удерживания |
1/2 |
|
- площади пика |
3/4 |
|
Пределы допускаемого относительного изменения площади пика за 8 часов непрерывной работы хроматографа при автоматическом/ручном дозировании, % |
±4/±5 |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации (в закрытых помещениях): | |
|
- температура окружающей среды, оС |
от +15 до +27 |
|
- относительная влажность окружающей среды (без конденсации влаги), % |
от 40 до 80 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,7 (от 630 до 800) |
|
Средний срок службы, лет |
8 |
|
Средняя наработка до отказа, ч |
10 000 |
