Номер по Госреестру СИ: 92105-24
92105-24 Хромато-масс-спектрометры жидкостные
(FCI- LCMS-4200)
Назначение средства измерений:
Хромато-масс-спектрометры жидкостные FCI-LCMS-4200 (далее - хромато-масс-спектрометры) предназначены для измерений содержания широкого спектра веществ в пробах веществ и материалов, растворах, продуктах питания, почвах.
Внешний вид.
Хромато-масс-спектрометры жидкостные
Рисунок № 1
Внешний вид.
Хромато-масс-спектрометры жидкостные
Рисунок № 2
Общие сведения
Дата публикации - 14.05.2024
Срок свидетельства - 13.05.2029
Номер записи - 193964
ID в реестре СИ - 1416324
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификаций, FCI- LCMS-4200,
Производитель
Изготовитель - Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1170 от 2024.05.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1170 от 2024.05.13 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Хромато-масс-спектрометры жидкостные (FCI- LCMS-4200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91389-24 20.02.2029 |
Хроматографы жидкостные, FCI-HPLC-2100 Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
92105-24 13.05.2029 |
Хромато-масс-спектрометры жидкостные, FCI- LCMS-4200 Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
93388-24 03.10.2029 |
Масс-спектрометры с индуктивно связанной плазмой, fQuad X1 Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Хромато-масс-спектрометры жидкостные (FCI- LCMS-4200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Хромато-масс-спектрометры жидкостные (FCI- LCMS-4200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) с интеллектуальным пользовательским интерфейсом обеспечивает автоматизированный контроль операций для всех блоков, включая насос, автосамплер с колоночным термостатом и масс-спектрометр.
Программное обеспечение выполняет следующие функции: управление работой хро-мато-масс-спектрометра, сбор и обработку данных, сбор информации об обслуживании системы и замене расходных материалов.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MS Station |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.0 |
|
Цифровой идентификатор ПО |
- |
|
Примечание - После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы. | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.Сведения о методиках измерений
Сведения о методиках (методах) измеренийПрименение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация фирмы «Shaanxi Far-Citech Instrument & Equipment Co.,
Ltd.», Китай.
ПравообладательФирма «Shaanxi Far-Citech Instrument & Equipment Co., Ltd.», Китай
Адрес: Room 11203, Building 2, Greenland Central Plaza, No. 1 Jinye Road, High-tech Zone, Xi'an, Shaanxi, China, 710076
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия хромато-масс-спектрометров основан на разделении компонентов анализируемой пробы на хроматографической колонке в потоке жидкой подвижной фазы и последующем их детектировании масс-спектрометрическим детектором.
В состав хромато-масс-спектрометров входят: масс-спектрометр, хроматограф жидкостный, форвакуумный механический насос, система управления, сбора и обработки данных.
Хроматограф жидкостный представляет собой следующий набор модулей:
-
- насос высокого давления,
-
- автосамплер, совмещенный с термостатом колонок.
Автосамплер оснащается двумя съемными планшетами для виал, предусмотрена возможность термостатирования образцов (опция). Термостат колонок позволяет разместить две колонки с возможностью их переключения с помощью крана (опция). В насосе высокого давления предусмотрена система промыва тыльной стороны плунжеров.
Масс-спектрометр состоит из источника ионизации, анализатора масс, детектора и системы турбомолекулярных насосов.
Принцип работы масс-спектрометра основан на преобразовании нейтральных молекул в заряженные ионы, их выделении и фильтрации в вакууме на масс-анализаторе по соотношению массы к заряду m/z. Отфильтрованные ионы поступают в детектор, где сигналы усиливаются, а затем обрабатываются с помощью программного обеспечения.
Масс-спектрометр может комплектоваться источником ионизации электрораспылением (ESI) и/или источником химической ионизации при атмосферном давлении (APCI) (опция). Источник ионизации располагается ортогонально к потоку нагревающего газа (азота), что способствует защите устройства от загрязнения. Источник ионов снабжен автоматическим контролем температур газовых потоков.
Анализатор масс представляет собой тройной квадруполь. Первый и третий квадруполи (масс-фильтры) состоят из четырех параллельных металлических стержней. Второй квадруполь представляет собой соударительную ячейку, заполненную азотом. Предусмотрено несколько режимов сканирования ионов: полное сканирование, мониторинг выбранных реакций, сканирование родительских ионов, сканирование дочерних ионов, сканирование нейтральных потерь.
Общий вид хромато-масс-спектрометров приведен на рисунке 1.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносят на заднюю панель корпуса масс-спектрометра в виде наклейки (шильда) с нанесением информации полиграфическим способом. Вид шильда приведен на рисунке 2.
Пломбирование хромато-масс-спектрометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

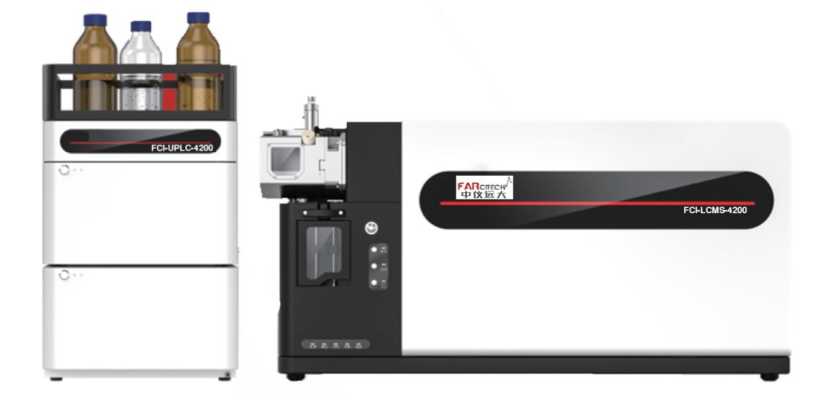

Рисунок 1 - Общий вид хромато-масс-спектрометров жидкостных FCI-LCMS-4200
Место нанесения
серийного номера

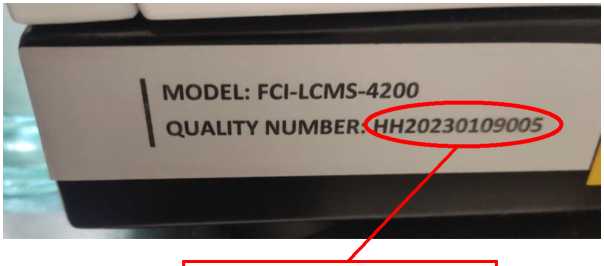

Рисунок 2 - Общий вид шильда
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Хромато-масс-спектрометр жидкостный в составе:
|
FCI-LCMS-4200 |
1 шт. по заказу по заказу по заказу по заказу по заказу по заказу |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. |
Таблица 2 - Метрологические характеристики хромато-масс-спектрометров жидкостных FCI-
LCMS-4200
|
Наименование характеристики |
Значение |
|
Диапазон массовых чисел, а.е.м. |
от 1 до 2000 |
|
Отношение сигнал/шум, не менее - при дозировании 1 пг резерпина, источник ионизации ESI, положительная ионизация, при отслеживании множественных реакций (MRM) по пику дочернего иона m/z 195,1 (m/z родительского иона 609,3) |
1000/1 |
|
Предел допускаемых значений относительного СКО выходного сигнала, % | |
|
- времени удерживания |
2 |
|
- площади пика |
6 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации (в закрытых помещениях): | |
|
- температура окружающей среды, оС |
от +15 до +27 |
|
- относительная влажность окружающей среды (без конденсации влаги), % |
от 40 до 80 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,7 (от 630 до 800) |
|
Средний срок службы, лет |
8 |
|
Средняя наработка до отказа, ч |
10 000 |
Таблица 4 - Технические характеристики
|
Наименование блока |
Наименование характеристики и ее значение | |
|
Габаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более | |
|
Масс-спектрометр |
1300x490x700 |
160 |
|
Хроматограф жидкостный |
450x550x900 |
60 |
