Номер по Госреестру СИ: 93388-24
93388-24 Масс-спектрометры с индуктивно связанной плазмой
(fQuad X1)
Назначение средства измерений:
Масс-спектрометры с индуктивно связанной плазмой fQuad X1 (далее - масс-спектрометры) предназначены для измерений элементного и изотопного состава в различных веществах и материалах.
Внешний вид.
Масс-спектрометры с индуктивно связанной плазмой
Рисунок № 1
Внешний вид.
Масс-спектрометры с индуктивно связанной плазмой
Рисунок № 2
Внешний вид.
Масс-спектрометры с индуктивно связанной плазмой
Рисунок № 3
Общие сведения
Дата публикации - 04.10.2024
Срок свидетельства - 03.10.2029
Номер записи - 195211
ID в реестре СИ - 1420312
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2312 от 2024.10.03 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Масс-спектрометры с индуктивно связанной плазмой (fQuad X1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91389-24 20.02.2029 |
Хроматографы жидкостные, FCI-HPLC-2100 Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
92105-24 13.05.2029 |
Хромато-масс-спектрометры жидкостные, FCI- LCMS-4200 Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
93388-24 03.10.2029 |
Масс-спектрометры с индуктивно связанной плазмой, fQuad X1 Фирма "Shaanxi Far-Citech Instrument & Equipment Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Кто поверяет Масс-спектрометры с индуктивно связанной плазмой (fQuad X1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Масс-спектрометры с индуктивно связанной плазмой (fQuad X1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) с интеллектуальным пользовательским интерфейсом обеспечивает автоматизированный контроль операций для всех блоков.
Программное обеспечение выполняет следующие функции: управление работой масс-спектрометра, сбор и обработку данных, сбор информации об обслуживании масс-спектрометра и замене расходных материалов.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
iMass 300 |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.2.1.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПрименение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация фирмы «Shaanxi Far-Citech Instrument & Equipment Co., Ltd.», Китай.
ПравообладательФирма «Shaanxi Far-Citech Instrument & Equipment Co., Ltd.», Китай
Адрес: Room 11203, Building 2, Greenland Central Plaza, No. 1 Jinye Road, High-tech Zone, Xi'an, Shaanxi, China, 710076
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия масс-спектрометров основан на определении отношения массы (m) к заряду ионов (z), образующихся при ионизации в источнике индуктивно связанной плазмы, поддерживаемой с помощью радиочастотного генератора.
В состав масс-спектрометров входят:
-
- система ввода пробы, включающая перистальтический насос, трубку капиллярного ввода, распылитель, распылительную камеру, стеклянный коленчатый патрубок, трубку горелки, полупроводниковый модуль водяного охлаждения;
-
- источник ионов - индуктивно связанная плазма, состоящий из блока усилителя мощности и согласующего блока;
-
- блок, содержащий интерфейс, камеру водяного охлаждения и экстракционную линзу;
-
- система транспортировки ионов, состоящая из п-линзы, реакционно-соударительной ячейки и группы линз;
-
- квадрупольный масс-анализатор;
-
- система детектирования ионов и сбора данных;
-
- вакуумная система, включающая механический насос, два молекулярных насоса, вакуумную камеру, манометр Пеннинга и манометр Пирани.
Исследуемый образец поступает в источник ионов через систему ввода пробы. После ионизации в источнике индуктивно связанной плазмы ионный пучок путем фокусировки, устранения множественных помех при прохождении через интерфейсный блок и систему транспортировки ионов (ионную оптику) поступает в квадрупольный масс-анализатор, где происходит разделение ионов по соотношению m/z с их последующим детектированием. Детектор преобразует потоки ионов с различными значения m/z в электрические сигналы.
Общий вид масс-спектрометров приведен на рисунке 1.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на заднюю панель корпуса масс-спектрометра в виде наклейки (шильда) с нанесением информации полиграфическим способом. Вид шильда приведен на рисунке 2.
Пломбирование масс-спектрометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

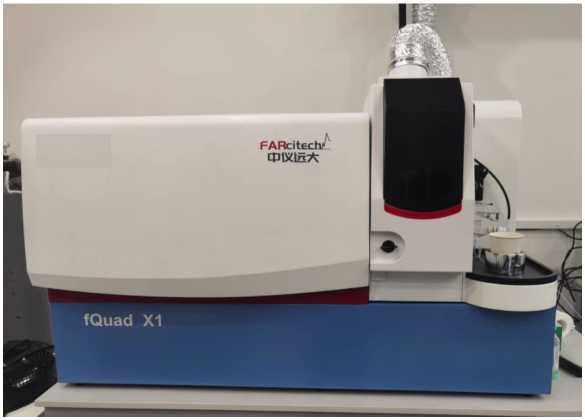

Рисунок 1 - Общий вид масс-спектрометров с индуктивно связанной плазмой fQuad X1
Место нанесения
Место нанесения серийного номера
серийного номера

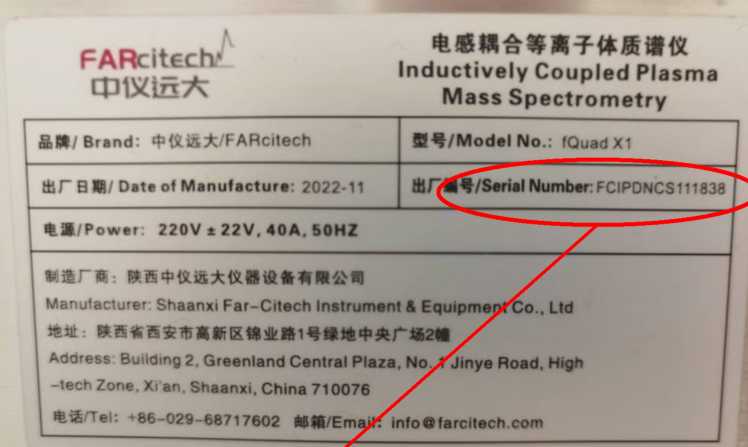

Рисунок 2 - Общий вид шильда
Таблица 2 - Метрологические характеристики масс-спектрометров
|
Наименование характеристики |
Значение |
|
Разрешающая способность на уровне 10 % высоты пика, а.е.м., не более |
0,8 |
|
Чувствительность, (имп/с)/(мг/дм3), не менее | |
|
- 7Li |
20^106 |
|
- 115In |
100^106 |
|
- 209Bi |
120^106 |
|
Уровень фонового сигнала, имп/с, на массе 5 а.е.м., не более |
1 |
|
Предел допускаемого относительного среднего квадратичного отклонения (СКО) выходного сигнала, % |
3 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
220±22 50±1 |
|
Условия эксплуатации (в закрытых помещениях):
|
от +15 до +26 от 20 до 60 от 84,0 до 106,7 (от 630 до 800) |
|
Габаритные размеры (Д х Ш х В), мм, не более |
1200 х 800 х 800 |
|
Масса, кг, не более |
160 |
|
Потребляемая мощность, В^А, не более |
4500 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
10 000 |
