Номер по Госреестру СИ: 91794-24
91794-24 Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1 (далее -Комплекс) предназначен для измерений входных аналоговых сигналов силы постоянного электрического тока и измерений входных аналоговых сигналов электрического сопротивления с последующим преобразованием их в значения температуры, а также для формирования управляющих аналоговых сигналов силы постоянного тока.

Внешний вид.
Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1
Рисунок № 1

Внешний вид.
Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) обеспечивает реализацию функций Комплекса. Комплекс работает под управлением ПО ControlEdge Builder и Experion. Метрологически значимая часть ПО частично находится во встроенном ПО модулей контроллеров, устанавливаемое в энергонезависимую память модулей, и в процессе эксплуатации Комплекса изменению не подлежит, так как доступ пользователей к ней отсутствует. Также метрологически значимая часть ПО находится в прикладном программном обеспечении центральных процессоров контроллеров Комплекса и хранится в энергонезависимой памяти. Защита прикладного программного обеспечения от несанкционированного изменения обеспечена наличием пароля доступа к ПО ControlEdge Builder.
Защита от несанкционированного изменения ПО Комплекса обеспечивается применением однократно инсталлируемого программного продукта на базе ПО ControlEdge Builder и Experion, установленного на рабочую станцию оператора, а также паролями доступа к интерфейсу ПО.
Идентификационные данные ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ControlEdge Builder |
Experion |
|
Номер версии (идентификационный номер ПО) |
170.1-21.0 |
R511.1 |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и руководства по эксплуатации Комплекса.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «8 Методы измерений» документа 05304022.221067.22.10.118.РЭ «Руководство по эксплуатации на комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1Н0-16 до 100 А».
ПравообладательОбщество с ограниченной ответственностью «ЛУКОЙЛ-ПЕРМЬ» (ООО «ЛУКОЙЛ-ПЕРМЬ»)
ИНН 5902201970 Юридический адрес: 614068, г. Пермь, ул. Ленина, д. 62
Телефон: (342) 2356648, факс: (342) 2356807
Web-сайт: http://www.perm.lukoil.ru
E-mail: lp@lp.lukoil.com
Изготовитель
Общество с ограниченной ответственностью «Антал» (ООО «Антал») ИНН 5904371223Правообладатель
Общество с ограниченной ответственностью «ЛУКОЙЛ-ПЕРМЬ» (ООО «ЛУКОЙЛ-ПЕРМЬ»)ИНН 5902201970 Юридический адрес: 614068, г. Пермь, ул. Ленина, д. 62
Телефон: (342) 2356648, факс: (342) 2356807
Web-сайт: http://www.perm.lukoil.ru
E-mail: lp@lp.lukoil.com
Принцип действия Комплекса основан на непрерывном измерении, преобразовании и обработке с применением системы измерительно-управляющей PlantCruise by Experion (далее -Система) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 67039-17) входных аналоговых сигналов, поступающих от первичных измерительных преобразователей (не входящих в состав Комплекса), в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.
Комплекс состоит из совокупности измерительных каналов. Компоненты измерительных каналов Комплекса соединяются проводными линиями связи.
Конструктивно Комплекс включает в себя шкаф с расположенными в нём средствами измерений, оборудованием для монтажа проводных линий связи и сетевым оборудованием, а также две рабочих станции оператора (основная и резервная).
Состав измерительных каналов Комплекса приведен в таблице 1.
Таблица 1 - Состав измерительных каналов Комплекса
|
Тип измерительного канала |
Средства измерений в составе измерительного канала |
Количество измерительных каналов |
|
Измерительные каналы 1 типа: аналоговый вход силы постоянного электрического тока от 4 до 20 мА (измерительные каналы давления, температуры, уровня) |
Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) |
30 |
|
Тип измерительного канала |
Средства измерений в составе измерительного канала |
Количество измерительных каналов |
|
Измерительные каналы 2 типа: аналоговый вход сигналов термопреобразователей сопротивления с номинальной статической характеристикой (далее - НСХ) 100П (измерительные каналы температуры) |
Преобразователи измерительные для термопар и термопреобразователей сопротивления с гальванической развязкой (барьеры искрозащиты) серии К, мод. KFD2-UT2-Ex1 (рег. № 22149-14); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) |
16 |
|
Преобразователи измерительные серии S, K, H, мод. KGD2-UT2-Ex1 (рег. № 65857-16); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) | ||
|
Измерительные каналы 3 типа: аналоговый вход силы постоянного электрического тока от 4 до 20 мА (измерительные каналы вибрации, осевого смещения, положения, электрического тока, частоты) |
Барьеры безопасности серии TIK-BIS.ХХХ.ХХХХ, мод. TIK-BIS.111.1113 (рег. № 82188-21); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) |
15 |
|
Измерительные каналы 4 типа: аналоговый выход силы постоянного электрического тока от 4 до 20 мА (измерительные каналы частоты, заданного положения) |
Преобразователи измерительные разделительные MACX MCR, мод. MACX MCR-IDS-I-I-SP (рег. № 82253-21); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) |
3 |
Комплекс является средством измерений единичного производства. Заводской номер Комплекса: 0004. Заводской номер нанесен на Комплекс методом гравировки на металлизированной панели. Панель приклеена на внутреннюю сторону двери шкафа Комплекса. Также заводской номер указан в паспорте Комплекса.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунках 1 - 4.
Рисунок 2 - Оборудование Комплекса

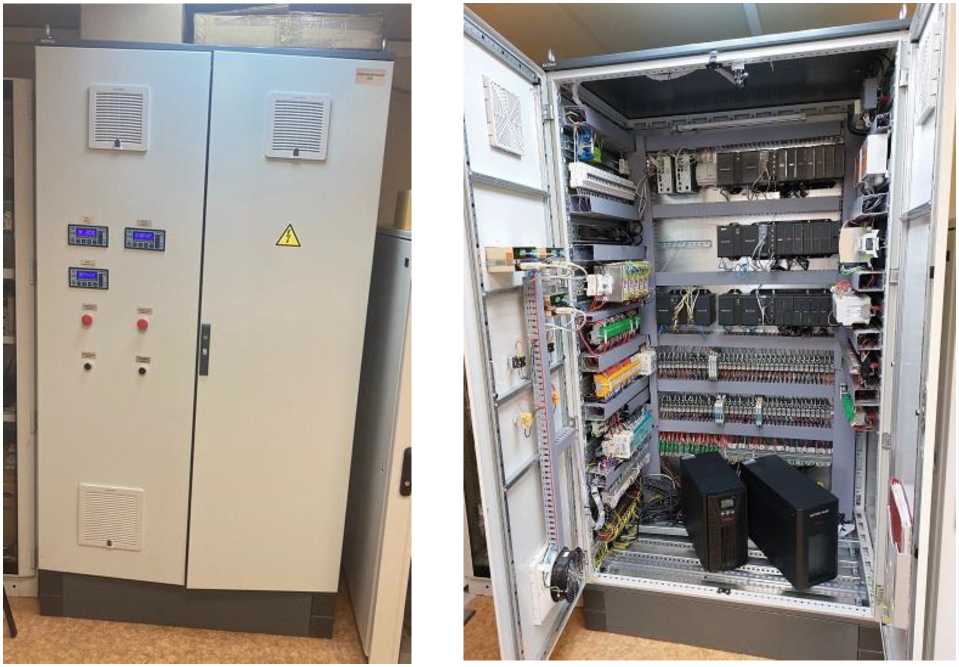

Рисунок 1 - Шкаф с оборудованием
Комплекса

Рисунок 3 - Основная рабочая станция оператора
Рисунок 4 - Место нанесения заводского номера
Пломбирование Комплекса не предусмотрено.
приведена в таблице 5.
Таблица 5 - Комплектность Комплекса
|
Наименование |
Обозначение |
Количество, шт. |
|
Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1 |
- |
1 |
|
«Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1. Паспорт» |
05304022.221067.22. 10.118-ПС |
1 |
|
«Руководство по эксплуатации на комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1» |
05304022.221067.22. 10.118.РЭ |
1 |
|
«Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1. Технологические объекты ДНС-0118. АСУТП. Описание программного обеспечения» |
05304022.221067.22. 10.118.ПА |
1 |
|
«Государственная система обеспечения единства измерений. Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1. Методика поверки» |
1 |
Метрологические характеристики средства измерений приведены в таблице 3.
Таблица 3 - Метрологические характеристики средства измерений
|
Наименование характеристики |
Значение |
|
Диапазон измерений измерительных каналов 1 типа, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 1 типа, % |
±0,15 |
|
Диапазон измерений измерительных каналов 2 типа, °С |
от -50 до +200 |
|
Пределы допускаемой абсолютной погрешности измерений измерительных каналов 2 типа, °С |
±1 |
|
Диапазон измерений измерительных каналов 3 типа, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 3 типа, % |
±0,47 |
|
Диапазон измерений измерительных каналов 4 типа, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 4 типа, % |
±0,76 |
|
1) За нормирующее значение принимается значение диапазона измерений измерительного канала. Примечание - Метрологические характеристики нормированы при температуре окружающего воздуха от +15 оС до +25 оС. | |
Основные технические характеристики средства измерений приведены в таблице 4.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 0 до +60 |
|
- относительная влажность воздуха, % | |
|
- без конденсации влаги |
от 5 до 95 |
|
- без конденсации влаги при температуре более +40 °С |
от 10 до 90 |
