Номер по Госреестру СИ: 93230-24
93230-24 Комплекс измерительно-управляющий ДНС-0130 Одиновского месторождения
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс измерительно-управляющий ДНС-0130 Одиновского месторождения (далее - Комплекс) предназначен для измерений входных аналоговых сигналов силы постоянного электрического тока и измерений входных аналоговых сигналов электрического сопротивления с последующим преобразованием их в значения температуры, а также для формирования управляющих аналоговых сигналов силы постоянного тока.

Внешний вид.
Комплекс измерительно-управляющий ДНС-0130 Одиновского месторождения
Рисунок № 1

Внешний вид.
Комплекс измерительно-управляющий ДНС-0130 Одиновского месторождения
Рисунок № 2

Внешний вид.
Комплекс измерительно-управляющий ДНС-0130 Одиновского месторождения
Рисунок № 3

Внешний вид.
Комплекс измерительно-управляющий ДНС-0130 Одиновского месторождения
Рисунок № 4
Программное обеспечение
функций Experion. модулей процессе
Программное обеспечение (далее - ПО) обеспечивает реализацию Комплекса. Комплекс работает под управлением ПО ControlEdge Builder и Метрологически значимая часть ПО частично находится во встроенном ПО контроллеров, устанавливаемое в энергонезависимую память модулей, и в эксплуатации Комплекса изменению не подлежит, так как доступ пользователей к ней отсутствует. Также метрологически значимая часть ПО находится в прикладном программном обеспечении центральных процессоров контроллеров Комплекса и хранится в энергонезависимой памяти. Защита прикладного программного обеспечения от несанкционированного изменения обеспечена наличием пароля доступа к ПО ControlEdge Builder.
Защита от несанкционированного изменения ПО Комплекса обеспечивается применением однократно инсталлируемого программного продукта на базе ПО ControlEdge Builder и Experion, установленного на рабочую станцию оператора, а также паролями доступа к интерфейсу ПО.
Идентификационные данные ПО указаны в таблице 2.
Таблица 2 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ControlEdge Builder |
Experion |
|
Номер версии (идентификационный номер ПО) |
170.1-21.0 |
R511.1 |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и руководства по эксплуатации Комплекса.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «8 Методы измерений» документа 05304012.425200.21.04.010.РЭ «Руководство по эксплуатации на комплекс измерительно-управляющий ДНС-0130 Одиновского месторождения».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной электрического сопротивления постоянного
поверочной схемы для средств измерений и переменного тока».
ответственностью «ЛУКОЙЛ-ПЕРМЬ»
Общество с ограниченной
(ООО «ЛУКОЙЛ-ПЕРМЬ»)
ИНН 5902201970
Юридический адрес: 614068, г. Пермь, ул. Ленина, д. 62
Телефон: (342) 2356648, факс: (342) 2356807
Web-сайт: http://www.perm.lukoil.ru
E-mail: lp@lp.lukoil.com
Изготовитель
Общество с ограниченной ответственностью «Антал» (ООО «Антал»)ИНН 5904371223
Адрес: 614039, г. Пермь, ул. Швецова, д. 39, оф. 110 Телефон: 89028324285
E-mail: info@antal-en.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пермском крае» (ФБУ «Пермский ЦСМ») Адрес: 614068, г. Пермь, ул. Борчанинова, д. 85Телефон: (342) 236-31-00, факс: (342) 236-23-46
Web-сайт: http://www.permcsm.ru
E-mail: pcsm@permcsm.ru
Правообладатель
ответственностью «ЛУКОЙЛ-ПЕРМЬ»Общество с ограниченной
(ООО «ЛУКОЙЛ-ПЕРМЬ»)
ИНН 5902201970
Юридический адрес: 614068, г. Пермь, ул. Ленина, д. 62
Телефон: (342) 2356648, факс: (342) 2356807
Web-сайт: http://www.perm.lukoil.ru
E-mail: lp@lp.lukoil.com
Принцип действия Комплекса основан на непрерывном измерении, преобразовании и обработке с применением системы измерительно-управляющей PlantCruise by Experion (далее - Система) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 67039-17) входных аналоговых сигналов, поступающих от первичных измерительных преобразователей (не входящих в состав Комплекса), в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.
Комплекс состоит из совокупности измерительных каналов. Компоненты измерительных каналов Комплекса соединяются проводными линиями связи.
Конструктивно Комплекс включает в себя шкаф управления и шкаф сервера с расположенными в них средствами измерений, оборудованием для монтажа проводных линий связи, сетевым и другим оборудованием, а также две рабочих станции оператора (основная и резервная).
Состав измерительных каналов Комплекса приведен в таблице 1.
Таблица 1 - Состав
каналов Комплекса
|
Тип измерительного канала |
Средства измерений в составе измерительного канала |
Количество измерительных каналов |
|
Измерительные каналы 1 типа: аналоговый вход силы постоянного электрического тока от 4 до 20 мА |
Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) |
40 |
|
Измерительные каналы 2 типа: аналоговый вход сигналов термопреобразователей сопротивления с номинальной статической характеристикой 100П |
Преобразователи измерительные S, K, H, мод. KСD2-UT2-Ex1 (рег. № 65857-16); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) |
28 |
|
Измерительные каналы 3 типа: аналоговый вход силы постоянного электрического тока от 4 до 20 мА |
Барьеры безопасности серии TIK-BIS.ХХХ.ХХХХ, мод. TIK-BIS.111.1113 (рег. № 82188-21); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) |
2 |
|
Барьеры безопасности TIK-BIS-51-7 Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) |
4 | |
|
Измерительные каналы 4 типа: аналоговый выход силы постоянного электрического тока от 4 до 20 мА |
Преобразователи измерительные разделительные MACX MCR, мод. MACX MCR-IDS-I-I-SP (рег. № 82253-21); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) |
4 |
Комплекс является средством измерений единичного производства. Заводской номер Комплекса: 0001. Заводской номер нанесен на Комплекс методом гравировки на металлизированной панели. Панель приклеена на наружную сторону двери шкафа управления Комплекса. Также заводской номер указан в паспорте Комплекса.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунках 1 - 4.

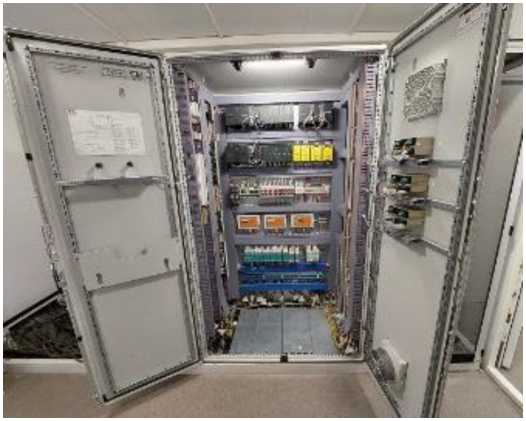

Рисунок 1 - Шкаф управления

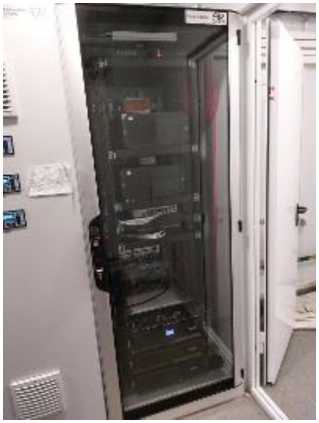

Рисунок 2 - Шкаф сервера

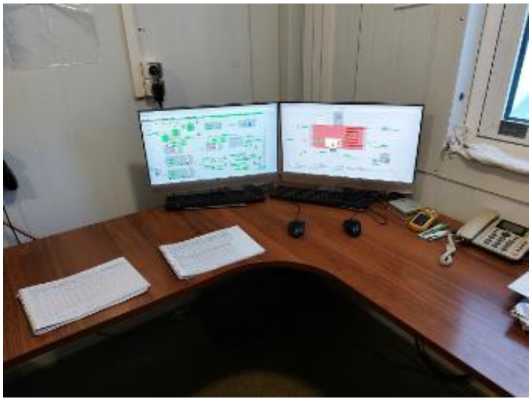

Рисунок 3 - Основная и резервная рабочие станции оператора
Рисунок 4 - Место нанесения заводского номера
Пломбирование Комплекса не предусмотрено.
приведена в таблице 5.
Таблица 5 - Комплектность Комплекса
|
Наименование |
Обозначение |
Количество, шт. |
|
Комплекс измерительно-управляющий ДНС-0130 Одиновского месторождения |
- |
1 |
|
«Комплекс измерительно-управляющий ДНС-0130 Одиновского месторождения. Паспорт» |
05304012.425200.21. 04.010-ПС |
1 |
|
«Руководство по эксплуатации на комплекс измерительно-управляющий ДНС-0130 Одиновского месторождения» |
05304012.425200.21. 04.010.РЭ |
1 |
|
«Комплекс измерительно-управляющий ДНС-0130 Одиновского месторождения. Строительство ДНС на Одиновском месторождении. Описание программного обеспечения» |
05304012.425200.21. 04.010.ПА |
1 |
|
«Государственная система обеспечения единства измерений. Комплекс измерительно-управляющий ДНС-0130 Одиновского месторождения. Методика поверки» |
- |
1 |
Метрологические характеристики средства измерений приведены в таблице 3.
Таблица 3 - Метрологические характеристики средства измерений
|
Наименование характеристики |
Значение |
|
Диапазон измерений измерительных каналов 1 типа, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 1 типа, % |
±0,15 |
|
Диапазон измерений измерительных каналов 2 типа, °С |
от -50 до +150 от -50 до +200 |
|
Пределы допускаемой абсолютной погрешности измерений измерительных каналов 2 типа, °С |
±1 |
|
Диапазон измерений измерительных каналов 3 типа, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 3 типа, % |
±0,47 |
|
Диапазон измерений измерительных каналов 4 типа, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 4 типа, % |
±0,76 |
|
1) За нормирующее значение принимается значение диапазона измерений измерительного канала. | |
Основные технические характеристики средства измерений приведены в таблице 4.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 от 30 до 80 |
