Сведения о средстве измерений: 92287-24 Комплекс измерительно-управляющий АСУТП ДНС-0122

Номер по Госреестру СИ: 92287-24
92287-24 Комплекс измерительно-управляющий АСУТП ДНС-0122
(Обозначение отсутствует)

Назначение средства измерений:
Комплекс измерительно-управляющий АСУТП ДНС-0122 (далее - Комплекс) предназначен для измерений входных аналоговых сигналов силы постоянного электрического тока и измерений входных аналоговых сигналов электрического сопротивления с последующим преобразованием их в значения температуры, а также для формирования управляющих аналоговых сигналов силы постоянного тока.

сертификация программного обеспечения

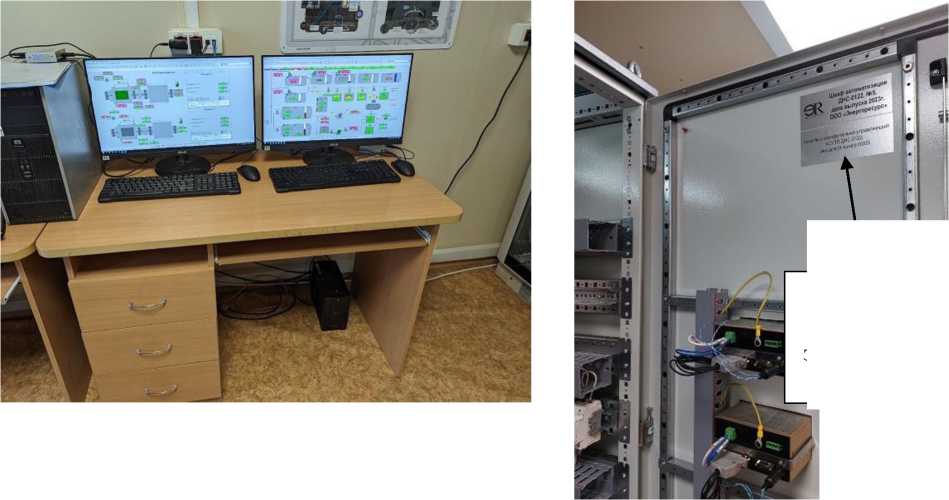

Внешний вид. Комплекс измерительно-управляющий АСУТП ДНС-0122, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекс измерительно-управляющий АСУТП ДНС-0122
Рисунок № 1

Общие сведения

Дата публикации - 11.06.2024
Срок свидетельства -
Номер записи - 194139
ID в реестре СИ - 1416855
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Антал" (ООО "Антал")
Страна - РОССИЯ
Населенный пункт - г. Пермь
