Сведения о средстве измерений: 91931-24 Система измерительная

Номер по Госреестру СИ: 91931-24
91931-24 Система измерительная
(СИ-СТ6.2)

Назначение средства измерений:
Система измерительная СИ-СТ6.2 (далее по тексту - система) предназначена для измерений параметров установки для проведения отработки конструктивных решений демонстраторов гибридных силовых установок (Д-ГСУ): избыточного давления; температуры; сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009; сопротивления постоянному току; напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА и ХК по ГОСТ Р 8.585-2001; частоты переменного тока, соответствующей значениям частоты вращения роторов; частоты переменного тока; виброскорости; напряжения постоянного тока; силы постоянного тока; углового перемещения; среднеквадратичных значений напряжения переменного тока; среднеквадратичных значений силы переменного тока, интервала времени; объемного и массового расхода и передачи результатов измерений по интерфейсам в компьютер автоматизированного рабочего места (АРМ) пульта управления и контроля (ПУ) автоматизированной системы управления технологическим процессом испытаний (АСУТП-И).

сертификация программного обеспечения
Внешний вид. Система измерительная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерительная

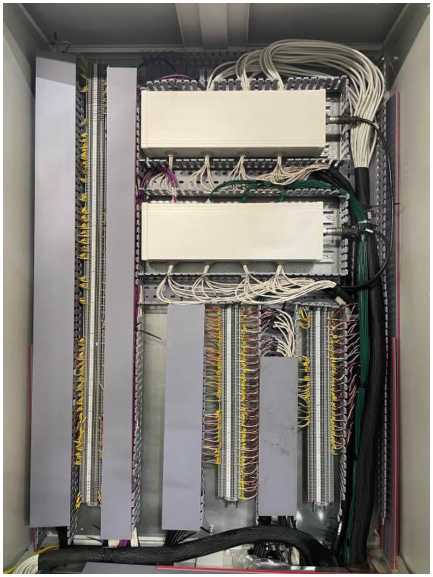

Рисунок № 1
Внешний вид. Система измерительная, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерительная

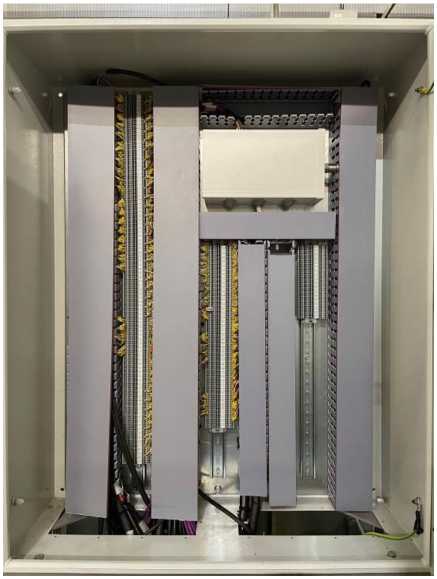

Рисунок № 2
Внешний вид. Система измерительная, http://oei-analitika.ru рисунок № 3
Внешний вид.
Система измерительная

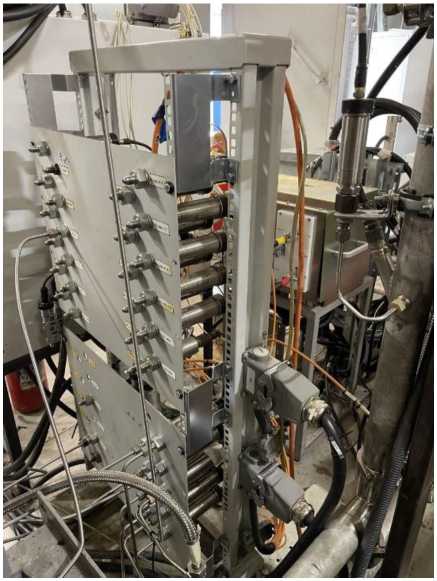

Рисунок № 3

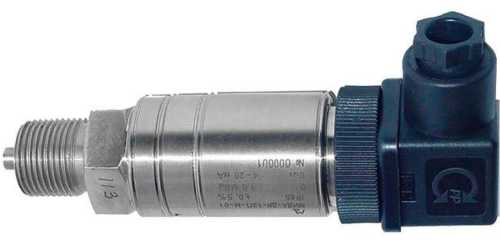

Внешний вид. Система измерительная, http://oei-analitika.ru рисунок № 4
Внешний вид.
Система измерительная
Рисунок № 4
Внешний вид. Система измерительная, http://oei-analitika.ru рисунок № 5
Внешний вид.
Система измерительная

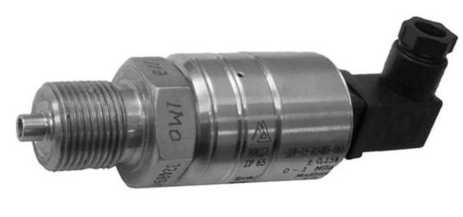

Рисунок № 5

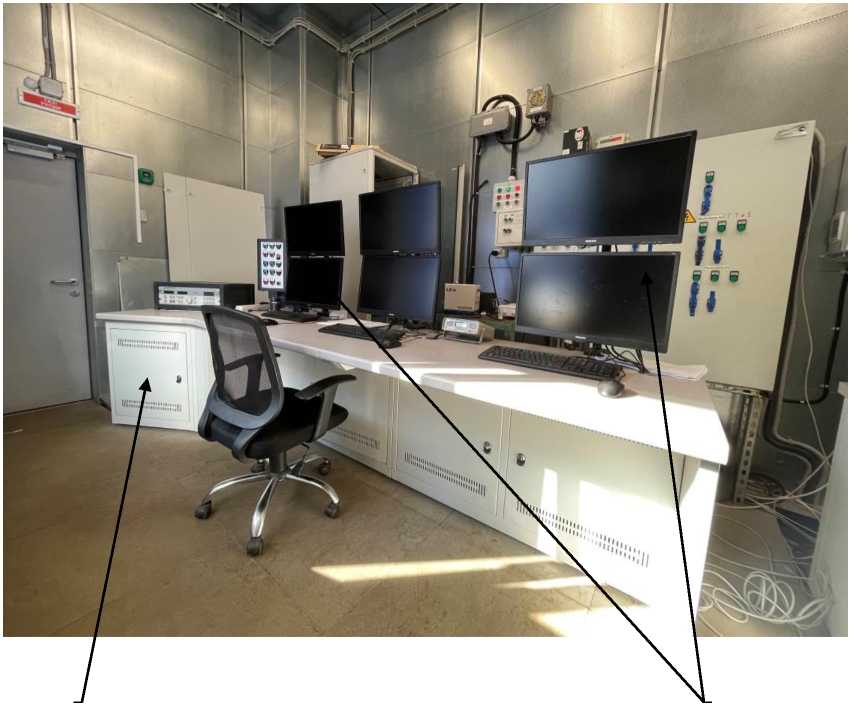

Внешний вид. Система измерительная, http://oei-analitika.ru рисунок № 6
Внешний вид.
Система измерительная
Рисунок № 6
Внешний вид. Система измерительная, http://oei-analitika.ru рисунок № 7
Внешний вид.
Система измерительная
Рисунок № 7
Внешний вид. Система измерительная, http://oei-analitika.ru рисунок № 8
Внешний вид.
Система измерительная

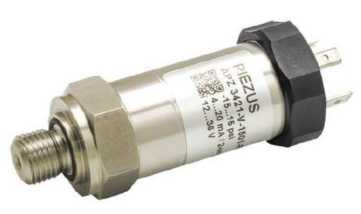

Рисунок № 8

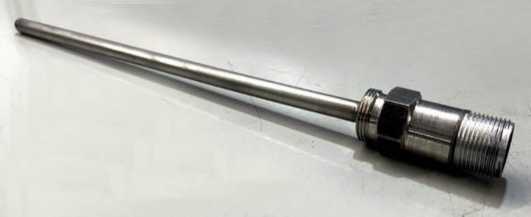

Внешний вид. Система измерительная, http://oei-analitika.ru рисунок № 9
Внешний вид.
Система измерительная
Рисунок № 9

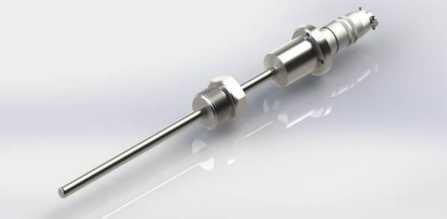

Внешний вид. Система измерительная, http://oei-analitika.ru рисунок № 10
Внешний вид.
Система измерительная
Рисунок № 10

Общие сведения

Дата публикации - 24.04.2024
Срок свидетельства -
Номер записи - 193802
ID в реестре СИ - 1415976
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

-,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1062 от 2024.04.22 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерительная (СИ-СТ6.2)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85871-22

Система измерительная, СИ-СТ35
Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
86257-22

Системы измерений параметров ПТК, СИП 5002/3
Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
87943-23

Система измерительная, СИ-СТ17
Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
90131-23

Система измерительная, СИ-СТ4
Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
91336-24

Система измерительная, СИ-СТ1Б
Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
91931-24

Система измерительная, СИ-СТ6.2
Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
93796-24

Система измерительная, СИ-СТ36
Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
94223-24

Системы измерений параметров, СИП 5004
Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
94333-25

Система контроля параметров, СКП 1008
Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года

Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку. Статистика представлена в виде графиков и таблиц.

Бесплатный

Кто поверяет Система измерительная (СИ-СТ6.2)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО «ОДК-Климов»
(РОСС СОБ 3.00075.2013)
  • -
  • 1 1 1 0 0 1 1 0

    Стоимость поверки Система измерительная (СИ-СТ6.2)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Метрологически значимая часть программного обеспечения (ПО) системы находится в исполняемом файле stend6_2_metr.exe.

    Таблица 2 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Система измерительная СИ-СТ6.2

    Идентификационное наименование ПО

    stend6 2 metr.exe

    Номер версии (идентификационный номер) ПО

    1.00

    Цифровой идентификатор ПО

    A0E2E43E97E9E8ACAD0AF4B3A782F6F3

    Алгоритм вычисления контрольной суммы исполняемого кода

    MD5

    Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Метрологические характеристики системы нормированы с учетом ПО.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1 «Описание и работа системы» документа ЛТКЖ.411711.048 РЭ1 «Система измерительная СИ-СТ6.2. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

    Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

    Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456;

    Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520;

    Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360;

    Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091;

    Государственная поверочная схема для средств измерений плоского угла, утверждена приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;

    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

    Правообладатель

    Акционерное общество «ОДК-Климов» (АО «ОДК-Климов»)

    ИНН 7802375335

    Юридический адрес: 194100, г. Санкт-Петербург, ул. Кантемировская, д. 11, стр. 1

    Адрес: 197375, г. Санкт-Петербург, ул. Академика Харитона, д. 8

    Телефон (812) 647-00-38, факс (812) 647-00-29

    Web-сайт: http://www.klimov.ru

    E-mail: klimov@klimov.ru

    Изготовитель


    Общество с ограниченной ответственностью «Научно-производственное предприятие
    «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР»)
    ИНН 7802019834
    Адрес: 195267, г. Санкт-Петербург, вн.тер.г. муниципальный округ Прометей, пр-кт Просвещения, д. 85, лит. А, оф. 607
    Телефон (факс): (812) 323-89-45, 320-89-45, 559-30-53.
    Web-сайт: http://www.parc-centre.spb.ru
    E-mail: info@parc-centre.spb.ru

    Испытательный центр

    «Всероссийский
    Д.И.Менделеева»
    Федеральное государственное унитарное предприятие научно-исследовательский   институт метрологии имени
    (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Web-сайт: http://www.vniim.ru
    Е-mail: info@vniim.ru

    Правообладатель


    Акционерное общество «ОДК-Климов» (АО «ОДК-Климов»)
    ИНН 7802375335
    Юридический адрес: 194100, г. Санкт-Петербург, ул. Кантемировская, д. 11, стр. 1
    Адрес: 197375, г. Санкт-Петербург, ул. Академика Харитона, д. 8
    Телефон (812) 647-00-38, факс (812) 647-00-29
    Web-сайт: http://www.klimov.ru
    E-mail: klimov@klimov.ru

    Система конструктивно состоит из шкафов измерительного оборудования (ШИО), расположенных в кабине наблюдения и управления (пультовой) испытательного стенда, шкафов кроссового оборудования (ШКО), шкафов первичных преобразователей (ШПП) расположенных в помещениях испытательного стенда, комплекта измерительных преобразователей, установленных в ШПП, на стойке датчиков давления (СДД) и в помещениях испытательного стенда, и комплекта кабелей, обеспечивающего электрические соединения составных частей системы между собой.

    Результаты измерений индицируются на мониторе и записываются на встроенный жесткий диск компьютера из состава АРМ ПУ АСУТП-И.

    Принцип действия системы основан на измерении параметров установки для проведения отработки конструктивных решений Д-ГСУ первичными измерительными преобразователями физических величин путем преобразования их в электрические сигналы, а затем преобразования электрических сигналов в цифровой код вторичными измерительными преобразователями и передаче информации в цифровой форме в компьютер АРМ ПУ для дальнейшего её использования в АСУТП-И.

    Функционально система состоит из измерительных каналов (ИК):

    • - ИК избыточного давления - 55 шт.;

    • - ИК температуры (с термопреобразователями сопротивления) - 31 шт.;

    • - ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009 - 1 шт.;

    • - ИК сопротивления постоянному току - 10 шт.;

    - ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА и ХК по ГОСТ Р 8.585-2001 -15 шт.;

    • - ИК частоты переменного тока, соответствующей значениям частоты вращения роторов - 6 шт.;

    • - ИК частоты переменного тока - 6 шт.;

    • - ИК виброскорости - 46 шт.;

    • - ИК напряжения постоянного тока - 3 шт.;

    • - ИК напряжения постоянного тока (с преобразователями) - 2 шт.;

    • - ИК силы постоянного тока (с шунтами) - 9 шт.;

    • - ИК силы постоянного тока - 7 шт.;

    • - ИК углового перемещения - 1 шт.;

    • - ИК среднеквадратичных значений напряжения переменного тока - 18 шт.;

    • - ИК среднеквадратичных значений силы переменного тока - 18 шт;

    • - ИК интервала времени - 3 шт.

    • - ИК расхода - 9 шт.

    ИК избыточного давления.

    Принцип действия ИК основан на зависимости выходного сигнала датчика давления от значений перемещения или деформации чувствительного элемента датчика, вызванной воздействием измеряемого давления. Сила постоянного тока, соответствующая значениям избыточного давления, измеряется посредством многоканального устройства измерительно-управляющего УИУ 2002, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 28167-09 (далее - УИУ 2002), и преобразуется по известной градуировочной характеристике в значение избыточного давления, передаваемое в цифровой форме в компьютер. От датчика давления тензорезистивного APZ, имеющего цифровой интерфейс, значение избыточного давления передается непосредственно в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

    ИК температуры (с термопреобразователями сопротивления).

    Принцип действия ИК основан на зависимости сопротивления термопреобразователя от температуры среды. Сопротивление постоянному току, соответствующее температуре, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение температуры, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

    ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009.

    Принцип действия ИК основан на зависимости сопротивления термопреобразователя (не входящего в состав ИК) от температуры среды. Сопротивление постоянному току, соответствующее температуре, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение температуры, передаваемое в цифровой форме в компьютер. Результаты измерений в значениях температуры индицируются на мониторе.

    ИК сопротивления постоянному току.

    Принцип действия ИК основан на измерении посредством УИУ 2002 сопротивления постоянному току и передаче его значения в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

    ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА и ХК по ГОСТ Р 8.585-2001.

    Принцип действия ИК основан на зависимости термо-ЭДС, возникающей в термоэлектродных проводах от разности температур между «горячими» и «холодными» спаями. Напряжение постоянного тока, соответствующее значениям температуры, измеряется посредством УИУ 2002 и преобразуется (с учетом температуры «холодного» спая) по известной градуировочной характеристике в значение температуры, передаваемое в цифровой форме в компьютер. Результаты измерений в значениях температуры индицируются на мониторе.

    ИК частоты переменного тока, соответствующей значениям частоты вращения роторов.

    Принцип действия ИК основан на законе электромагнитной индукции. При каждом прохождении «зуба» индукторной шестерни вблизи торца постоянного магнита датчика образуется импульс ЭДС индукции. Импульсные сигналы от индукционного датчика частоты вращения поступают в УИУ 2002, которое нормализует сигнал, измеряет его частоту, преобразует по известной градуировочной характеристике и передает значение частоты сигнала в цифровой форме в компьютер. Результаты измерений в значениях частоты вращения роторов индицируются на мониторе.

    ИК частоты переменного тока.

    Сигналы частоты переменного тока поступают в УИУ 2002, которое нормализует сигнал, измеряет его частоту и передает значение частоты в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

    ИК виброскорости.

    Принцип действия ИК основан на использовании пьезоэлектрических датчиков вибрации вибропреобразователей МВ-43, преобразующих виброскорость корпуса двигателя в электрический заряд, поступающий в блок электронный БЭ-40-4М аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М, с выхода которого сигнал силы постоянного тока, соответствующий виброскорости, поступает на УИУ 2002, где измеряется и преобразуется по известной градуировочной характеристике в значение виброскорости, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

    ИК напряжения постоянного тока.

    Принцип действия ИК основан на измерении посредством УИУ 2002 напряжения постоянного тока до 60 В, поступающего через делитель напряжения, и преобразовании его по известной градуировочной характеристике в значение напряжения постоянного тока, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

    ИК напряжения постоянного тока (с преобразователями)

    Принцип действия ИК основан на измерении посредством преобразователей напряжения и тока измерительных AEDC857 напряжения постоянного тока до 1000 В и преобразовании его в УИУ по известной градуировочной характеристике в значение напряжения постоянного тока, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

    ИК силы постоянного тока (с шунтами).

    Принцип действия ИК основан на измерении падения напряжения на шунтах 75.ШИСВ, 75.ШИСВ.1, 75ШСМ.М. Напряжение постоянного тока измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение силы постоянного тока, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

    ИК силы постоянного тока.

    Принцип действия ИК основан на измерении посредством УИУ 2002 силы постоянного тока и передаче ее значения в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

    ИК углового перемещения.

    Принцип действия ИК основан на преобразовании углового перемещения датчиком углового перемещения в сигнал силы постоянного тока, измерении посредством УИУ 2002 силы постоянного тока и ее преобразовании по известной градуировочной характеристике в значение углового перемещения, передаваемое в цифровой форме в компьютер. От датчиков углового перемещения, имеющих цифровой интерфейс, значение углового перемещения передается непосредственно в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

    ИК среднеквадратичных значений напряжения переменного тока.

    Принцип действия ИК основан на преобразовании среднеквадратичного значения напряжения переменного тока в значение силы постоянного тока посредством преобразователей напряжения измерительных ПИН-700, измерении значения силы постоянного тока посредством УИУ 2002 и преобразовании его по известной градуировочной характеристике в среднеквадратичное значение напряжения переменного тока, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

    ИК среднеквадратичных значений силы переменного тока.

    Принцип действия ИК основан на преобразовании среднеквадратичного значения силы переменного тока в значение силы постоянного тока посредством преобразователей силы тока измерительных ДТХ-600, измерении значения силы постоянного тока посредством УИУ 2002 и преобразовании его по известной градуировочной характеристике в среднеквадратичное значение силы переменного тока, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

    ИК интервала времени.

    Принцип действия ИК основан на измерении посредством УИУ 2002 интервала времени между двумя фронтами внешних дискретных сигналов. Измеренное значение интервала времени передается УИУ 2002 в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

    ИК расхода.

    Принцип действия ИК массового расхода основан на измерении посредством счетчиков-расходомеров массовых ЭЛМЕТРО-Фломак расхода и передаче его значения в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

    Принцип действия ИК объемного расхода основан на преобразовании посредством преобразователей расхода турбинных ТПР значения объемного расхода жидкости в значение частоты переменного тока, которое измеряется посредством УИУ 2002 и передается в цифровой форме в компьютер, где преобразовывается по известной градуировочной характеристике в значение объемного расхода жидкости. Результаты измерений индицируются на мониторе.

    ШИО устанавливаются в помещении пультовой и предназначены для размещения многоканальных устройств измерительно-управляющих УИУ 2002, обеспечивающих преобразование информационных сигналов различных измерительных преобразователей в цифровую форму, блока электронного БЭ-40-4М аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М, а также блоков питания измерительных преобразователей и кроссового оборудования для обеспечения необходимых электрических связей.

    ШКО устанавливаются в помещении испытательного стенда и предназначены для размещения кроссового оборудования, необходимого для подключения кабельной сети от электронных блоков автоматического регулирования и контроля БАРК к разъемам штатных датчиков и исполнительных механизмов, установленных на двигателе.

    ШПП устанавливаются в помещении испытательного стенда и предназначены для размещения части датчиков давления, оборудования для подключения к датчикам давления соединительных трубок, а также кроссового оборудования для обеспечения необходимых электрических связей и передачи аналоговых электрических сигналов в ШИО.

    СДД устанавливается в помещении испытательного стенда и предназначена для размещения части датчиков давления.

    Измерительная информация от УИУ 2002 и первичных измерительных преобразователей, имеющих цифровой интерфейс, в цифровой форме передается по стандартным интерфейсам в компьютер АРМ ПУ АСУТП-И, расположенный в пультовой стенда, для визуализации и архивирования.

    Данные о первичных измерительных преобразователях утвержденного типа ИК системы приведены в таблице 1.

    Таблица 1 - Данные о первичных измерительных преобразователях утвержденного типа ИК СИ-СТ6.2

    Наименование ИК

    Измерительный преобразователь

    Тип

    Регистрационный номер *

    ИК избыточного давления

    Датчики давления МИДА-13П

    17636-17

    Датчики давления МИДА-15

    50730-17

    Преобразователи измерительные давления ЗОНД-20

    66467-17

    Датчики давления тензорезистивные APZ

    62292-15

    ИК температуры

    (с термопреобразователями сопротивления)

    Термопреобразователи сопротивления

    ТСП-0196

    56560-14

    Термопреобразователи сопротивления

    ТСП-1199

    87798-22

    ИК виброскорости

    Блоки электронные БЭ-40-4М

    Вибропреобразователи МВ-43

    82483-21

    16985-08

    Аппаратура измерения роторных вибраций ИВ-Д-СФ-3М (резервный ИК)

    44044-10

    ИК напряжения постоянного тока (с преобразователями)

    Преобразователи напряжения и тока измерительные AEDC857

    47618-11

    ИК силы постоянного тока (с шунтами)

    Шунты измерительные стационарные взаимозаменяемый 75.ШИСВ, 75.ШИСВ.1

    78710-20

    Шунты измерительные стационарные взаимозаменяемые 75ШСМ.М

    40474-09

    ИК среднеквадратичных значений напряжения переменного тока

    Преобразователи напряжения измерительные ПИН-700

    75210-19

    ИК среднеквадратичных значений силы переменного тока

    Преобразователи силы тока измерительные ДТХ-600

    61699-15

    ИК расхода

    Преобразователи расхода турбинные ТПР

    8326-04

    Счетчики-расходомеры массовые

    ЭЛМЕТРО-Фломак

    47266-16

    * Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №).

    Защита от несанкционированного доступа обеспечивается закрыванием ШИО и АРМ

    ПУ на специализированные встроенные замки. Пломбирование ШИО, ШПП, ШКО и АРМ ПУ не предусмотрено.

    Нанесение знака поверки на корпусы составных частей системы не предусмотрено ее условиями эксплуатации.

    Заводской номер системы наносится на фирменную табличку на лицевой стороне ШИО в формате «СИ-СТ6.2 № 001».

    Общий вид составных частей системы и таблички с заводским номером приведен на рисунках 1-22.

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

    Рисунок 1 - Шкафы измерительного оборудования ШИО1, ШИО2

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru
    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru
    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

    Рисунок 2 - Шкафы кроссового оборудования ШКО1, ШКО2

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

    Рисунок 3 - Шкафы первичных преобразователей ШИШ - ШИИ3

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

    Рисунок 4 - Шкафы первичных преобразователей ШШШ4 - ШШШ8

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

    Рисунок 5 - Стойка датчиков давления

    Компьютеры

    Мониторы

    Рисунок 6 - Автоматизированное рабочее место пульта управления и контроля

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru
    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

    Рисунок 8 - Датчик давления МИДА-15

    Рисунок 7 - Датчик давления МИДА-13П

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru
    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

    Рисунок 10 - Датчик давления тензорезистивный APZ

    Рисунок 9 - Преобразователь измерительный давления ЗОНД-20

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru
    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

    Рисунок 12 - Термопреобразователь сопротивления ТСП-1199

    Рисунок 11 - Термопреобразователь сопротивления ТСП-0196

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru
    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

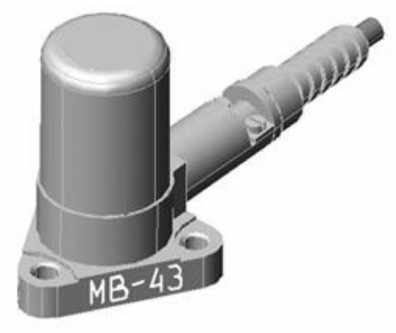

    Рисунок 14 - Вибропреобразователь МВ-43

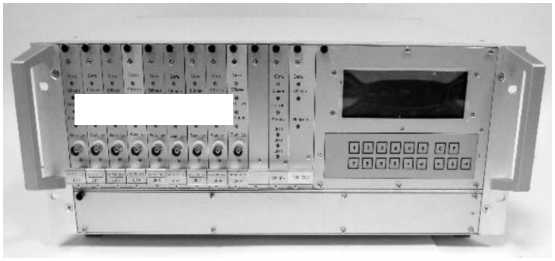

    Рисунок 13 - Блок электронный БЭ-40-4М

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

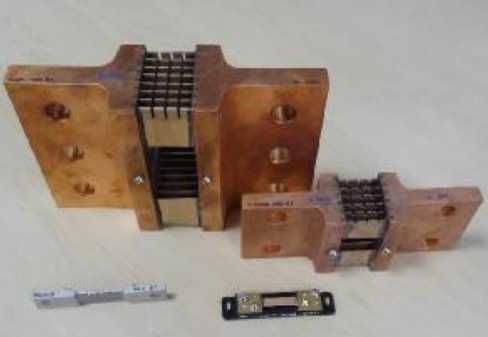

    Рисунок 15 - Шунт измерительный стационарный взаимозаменяемый 75.ШИСВ, 75.ШИСВ.1

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

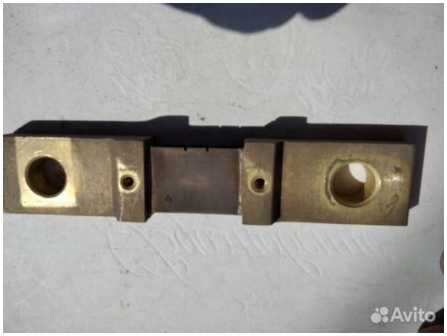

    Рисунок 16 - Шунт измерительный стационарный взаимозаменяемый 75ШСМ.М

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

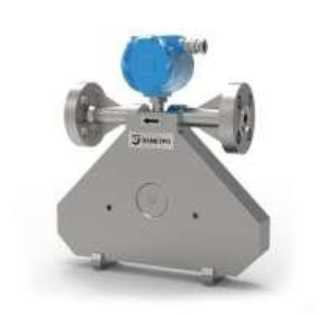

    Рисунок 17 - Счетчик-расходомер массовый ЭЛМЕТРО-Фломак

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

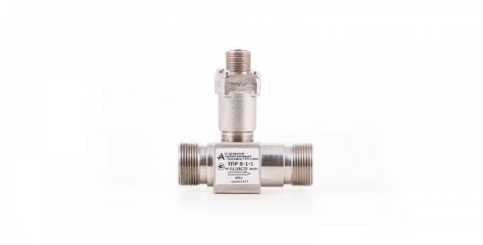

    Рисунок 18 - Турбинный преобразователь расхода ТПР

    Л!

    |*|                  AEDC857B

    Вадиме aciv cat я

    Вмм<1 1«(4  20 |Ы

    R* -Ю-90С )0

    © »

    ЮТЮ-12

    я~.«мл •  А -Юйт ?ль 15W •     ___

    L m   ГТ1 ZJA ГТ : i . » 1_ГП. >

    яяяч,

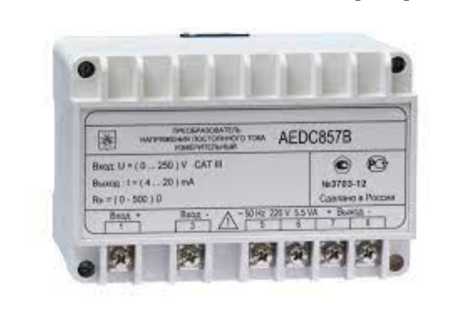

    Рисунок 19 - Преобразователь напряжения и тока измерительный AEDC857

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

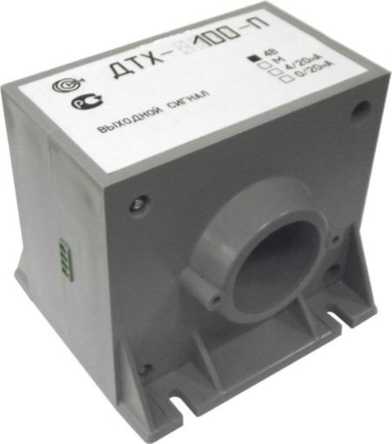

    Рисунок 20 - Преобразователь силы тока измерительный ДТХ-600

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru

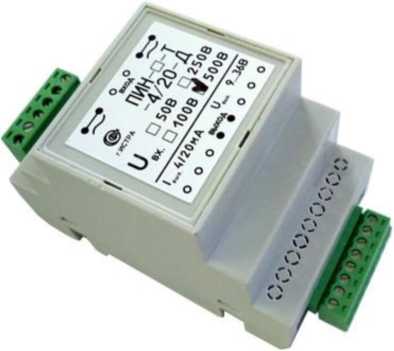

    Рисунок 21 - Преобразователь напряжения измерительный ПИН-700

    Внешний вид. Система измерительная (СИ-СТ6.2), http://oei-analitika.ru
    СИСТЕМА ИЗМЕРИТЕЛЬНАЯ СИ-СТ6.2 ООО «НПП «ПАРК-ЦЕНТР» № оси 2022 г.

    Рисунок 22 - Табличка с заводским номером


    Таблица 5 - Комплектность системы

    Наименование

    Обозначение

    Кол.

    Система измерительная СИ-СТ6.2, зав. № 001

    Шкаф измерительного оборудования 1

    ЛТКЖ.411528.190

    1 шт.

    Шкаф измерительного оборудования 2

    ЛТКЖ.411528.262

    1 шт.

    Шкаф первичных преобразователей 1

    ЛТКЖ.411528.264

    1 шт.

    Шкаф первичных преобразователей 2

    ЛТКЖ.411528.265

    1 шт.

    Шкаф первичных преобразователей 3

    ЛТКЖ.411528.266

    1 шт.

    Шкаф первичных преобразователей 4

    ЛТКЖ.411528.267

    1 шт.

    Шкаф первичных преобразователей 5

    ЛТКЖ.411528.268

    1 шт.

    Шкаф первичных преобразователей 6

    ЛТКЖ.411528.269

    1 шт.

    Шкаф первичных преобразователей 7

    ЛТКЖ.411528.270

    1 шт.

    Шкаф первичных преобразователей 8

    ЛТКЖ.411528.271

    1 шт.

    Шкаф кроссового оборудования 1

    ЛТКЖ.411528.196

    1 шт.

    Шкаф кроссового оборудования 2

    ЛТКЖ.411528.263

    1 шт.

    Стойка датчиков давления

    ЛТКЖ.411528.194

    1 шт.

    Пульт управления и контроля

    ЛТКЖ.411528.189

    1 шт.

    Комплект кабелей системы измерительной

    СИ-СТ6.2

    ЛТКЖ.411979.071

    1 шт.

    Комплект измерительных преобразователей системы измерительной

    СИ-СТ6.2

    ЛТКЖ.411979.072

    1 шт.

    Компьютер*

    -

    1 шт.

    Система измерительная СИ-СТ6.2.

    Руководство по эксплуатации

    ЛТКЖ.411711.048 РЭ1

    1 экз.

    Система измерительная СИ-СТ6.2. Формуляр

    ЛТКЖ.411711.048 ФО1

    1 экз.

    Программное обеспечение

    «Система измерительная СИ-СТ6.2.

    Программа метрологических испытаний» (на компакт-диске)

    643.23101985.00138-01

    1 экз.

    * Из состава АРМ ПУ АСУТП-И.


    аблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    Кол-во

    ИК

    ИК избыточного давления

    Диапазон измерений избыточного давления, МПа (кгс/см2)

    от 0 до 0,00059 (от 0 до 0,006)

    1

    Пределы допускаемой, приведенной к верхнему пределу диапазона измерений (ВП), погрешности измерений избыточного давления, %

    ±5

    Диапазон измерений избыточного давления, МПа (кгс/см2)

    от -0,01 до +0,02 (от -0,1 до +0,2)

    5

    Пределы допускаемой, приведенной к диапазону измерений (ДИ), погрешности измерений избыточного давления, %

    ±0,5

    Диапазон измерений избыточного давления, МПа (кгс/см2)

    от -0,078 до +0,049 (от -0,8 до +0,5)

    1

    Пределы допускаемой, приведенной к нормирующему значению (НЗ), погрешности измерений избыточного давления, %

    ±1

    (НЗ = 0,1 МПа (1 кгс/см2))

    Наименование характеристики

    Значение

    Кол-во

    ИК

    от -0,078 до +0,2 (от -0,8 до +2)

    1

    от -0,078 до +0,25 (от -0,8 до +2,5)

    1

    от 0 до 0,25 (от 0 до 2,5)

    1

    от -0,078 до +0,29 (от -0,8 до +3)

    1

    Диапазон измерений избыточного давления, МПа (кгс/см2)

    от 0 до 0,29 (от 0 до 3) от 0 до 0,39 (от 0 до 4) от 0 до 0,49 (от 0 до 5)

    • 3

    • 4

    1

    от 0 до 0,59 (от 0 до 6)

    9

    от 0 до 1 (от 0 до 10)

    17

    от 0 до 5,9 (от 0 до 60)

    2

    от 0 до 6,9 (от 0 до 70)

    1

    Пределы допускаемой, приведенной к ВП, погрешности измерений избыточного давления, %

    ±1

    Диапазон измерений избыточного давления, МПа (кгс/см2)

    от -0,078 до +0,29 (от -0,8 до +3)

    Пределы допускаемой, приведенной к ВП, погрешности измерений избыточного давления, %

    ±1,5

    4

    Диапазон измерений избыточного давления, МПа (кгс/см2)

    от 0,0049 до 0,34 (от 0,05 до 3,5)

    Пределы допускаемой, приведенной к НЗ, погрешности измерений избыточного

    ±0,3

    давления в ДИ от 0,0049 до 0,17 МПа вкл.

    (от 0,05 до 1,75 кгс/см2 вкл.), %

    (НЗ = 0,17 МПа (1,75 кгс/см2))

    1

    Пределы допускаемой относительной погрешности измерений избыточного давления в ДИ св. 0,17 до 0,34 МПа (св. 1,75 до 3,5 кгс/см2), %

    ±0,3

    Диапазон измерений избыточного давления, МПа (кгс/см2)

    от 0,0049 до 1,2 (от 0,05 до 12)

    Пределы допускаемой, приведенной к НЗ, погрешности измерений избыточного

    ±0,3

    давления в ДИ от 0,0049 до 0,59 МПа вкл. (от 0,05 до 6 кгс/см2 вкл.), %

    (НЗ = 0,59 МПа (6 кгс/см2))

    1

    Пределы допускаемой относительной погрешности измерений избыточного давления в ДИ св. 0,59 до 1,2 МПа (св. 6 до 12 кгс/см2), %

    ±0,3

    Диапазон измерений избыточного давления, МПа (кгс/см2)

    от 0 до 2 (от 0 до 20)

    Пределы допускаемой, приведенной к ВП, погрешности измерений избыточного давления, %

    ±0,3

    1

    ИК температуры (с термопреоб

    разователями сопротивления)

    Диапазон измерений температуры, °С

    от -30 до +50

    Пределы допускаемой абсолютной погрешности измерений температуры, °С

    ±0,6

    3

    Диапазон измерений температуры, °С

    от -30 до +50

    Пределы допускаемой абсолютной погрешности измерений температуры, °С

    ±0,7

    8

    Наименование характеристики

    Значение

    Кол-во

    ИК

    Диапазон измерений температуры, °С

    от 0 до +120

    1

    от 0 до +200

    3

    Пределы допускаемой, приведенной к ВП, погрешности измерений температуры, %

    ±1

    Диапазон измерений температуры, °С

    от 0 до +120

    5

    от 0 до +200

    11

    Пределы допускаемой, приведенной к ВП, погрешности измерений температуры, %

    ±1,5

    ИК сопротивления постоянному току, соответствующего значениям температуры,

    измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009

    Диапазон измерений сопротивления постоянному току, Ом

    от 50 до 88,52

    Диапазон значений температуры, °С

    от 0 до +200

    Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С

    ±0,5

    1

    Номинальная статическая характеристика

    50П по ГОСТ 6651-2009

    преобразования

    (Ro = 50 Ом, а = 0,00391 °C-1)

    ИК сопротивления постоянному току

    Диапазон измерений сопротивления постоянному току, Ом

    от 1 до 200

    Пределы допускаемой, приведенной к ВП, погрешности измерений сопротивления постоянному току, %

    ±0,1

    10

    ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой

    термоэлектрическими преобразователями ХА и ХК по ГОСТ Р 8.585-2001

    Диапазон измерений напряжения постоянного тока, мВ

    от 0 до 41,276

    Диапазон значений температуры, °С

    от 0 до +1000

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С

    ±2

    3

    Номинальная статическая характеристика преобразования

    ТХА (K) по ГОСТ Р 8.585-2001

    Диапазон измерений напряжения постоянного тока, мВ

    от 0 до 10,624

    4

    Диапазон значений температуры, °С

    от 0 до +150

    Наименование характеристики

    Значение

    Кол-во

    ИК

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С

    ±2,25

    Номинальная статическая характеристика преобразования

    ТХК (L) по ГОСТ Р 8.585-2001

    Диапазон измерений напряжения постоянного тока, мВ

    от 0 до 10,624

    2

    Диапазон значений температуры, °С

    от 0 до +150

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С

    ±2,5

    Номинальная статическая характеристика преобразования

    ТХК (L) по ГОСТ Р 8.585-2001

    Диапазон измерений напряжения постоянного тока, мВ

    от 0 до 14,560

    6

    Диапазон значений температуры, °С

    от 0 до +200

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С

    ±3

    Номинальная статическая характеристика преобразования

    ТХК (L) по ГОСТ Р 8.585-2001

    ИК частоты переменного тока, соответствующей значениям частоты вращения роторов

    Диапазон измерений частоты переменного тока, Гц

    от 212,5 до 5737,5

    2

    Диапазон значений частоты вращения роторов, выраженной в процентах от номинального значения, %

    от 5 до 135

    Пределы допускаемой относительной погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения роторов, %

    ±0,1

    Диапазон измерений частоты переменного тока, Гц

    от 555,72 до 6668,64

    1

    Диапазон значений частоты вращения роторов, выраженной в процентах от номинального значения, %

    от 10 до 120

    Наименование характеристики

    Значение

    Кол-во

    ИК

    Пределы допускаемой относительной погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения роторов, %

    ±0,1

    Диапазон измерений частоты переменного тока, Гц

    от 566,6 до 7649,1

    Диапазон значений частоты вращения роторов, выраженной в процентах от номинального значения, %

    от 10 до 135

    1

    Пределы допускаемой относительной погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения роторов, %

    ±0,1

    Диапазон измерений частоты переменного тока, Гц

    от 50 до 5000

    Диапазон значений частоты вращения роторов, об/мин

    от 50 до 5000

    2

    Пределы допускаемой относительной погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения роторов, %

    ±0,1

    ИК частоты переменного тока

    Диапазон измерений частоты переменного тока, Гц

    от 50 до 3000

    Пределы допускаемой относительной погрешности измерений частоты переменного тока, %

    ±1

    3

    Диапазон измерений частоты переменного тока, Гц

    от 20 до 3000

    Пределы допускаемой относительной погрешности измерений частоты переменного тока, %

    ±0,15

    3

    ИК виброскорости

    Диапазон измерений виброскорости, мм/с

    от 2 до 100

    Пределы допускаемой, приведенной к ВП, погрешности измерений виброскорости, %

    ±12

    46

    ИК напряжения постоянного тока

    Диапазон измерений напряжения постоянного тока, В

    от 12 до 34

    от 0 до 60

    1

    2

    Пределы допускаемой, приведенной к ВП, погрешности измерений напряжения постоянного тока, %

    ±2

    ИК напряжения постоянного тока (с преобразователями)

    Диапазон измерений напряжения постоянного тока, В

    от 0 до 1000

    Пределы допускаемой, приведенной к ВП, погрешности измерений напряжения постоянного тока, %

    ±2

    2

    ИК силы постоянного тока (с шунтами)

    Наименование характеристики

    Значение

    Кол-во

    ИК

    Диапазон измерений силы постоянного тока,

    А

    от 0 до 1000

    Пределы допускаемой, приведенной к ВП, погрешности измерений силы постоянного тока, %

    ±1

    1

    Диапазон измерений силы постоянного тока,

    А

    от 0 до 500

    Пределы допускаемой, приведенной к ВП, погрешности измерений силы постоянного тока, %

    ±1,5

    1

    от 0 до 30

    1

    Диапазон измерений силы постоянного тока,

    от 0 до 150

    1

    А

    от 0 до 1000

    3

    от -1000 до +1000

    2

    Пределы допускаемой, приведенной к ВП, погрешности измерений силы постоянного тока, %

    ±2

    ИК силы постоянного тока

    Диапазон измерений силы постоянного тока, мА

    от 4 до 20

    Пределы допускаемой, приведенной к ВП, погрешности измерений силы постоянного тока, %

    ±0,15

    7

    ИК углового перемещения

    Диапазон измерений углового перемещения, градус

    от 0 до 85

    Пределы допускаемой абсолютной погрешности измерений углового перемещения, градус

    ±1

    1

    ИК среднеквадратичных значений напряжения переменного тока

    Диапазон измерений среднеквадратичных значений напряжения переменного тока, В

    от 0 до 700

    Пределы допускаемой, приведенной к ВП, погрешности измерений среднеквадратичных значений напряжения переменного тока, %

    ±2

    18

    ИК среднеквадратичных значений силы переменного тока

    Диапазон измерений среднеквадратичных значений силы переменного тока, А

    от 0 до 600

    Пределы допускаемой, приведенной к ВП, погрешности измерений среднеквадратичных значений силы переменного тока, %

    ±1

    18

    ИК интервала времени

    Диапазон измерений интервала времени, с

    от 0,5 до 3 от 0,5 до 62,5

    2

    Наименование характеристики

    Значение

    Кол-во

    ИК

    Пределы допускаемой абсолютной погрешности измерений интервала времени,

    с

    ±0,03

    Диапазон измерений интервала времени, с

    от 0,5 до 100

    Пределы допускаемой абсолютной погрешности измерений интервала времени, с

    ±0,1

    1

    ИК расхода

    Диапазон измерений объемного расхода, л/мин

    от 3 до 6

    Пределы допускаемой, приведенной к ВП, погрешности измерений объемного расхода, %

    ±2

    1

    от 1 до 13

    1

    от 7,2 до 36

    1

    Диапазон измерений объемного расхода,

    от 5 до 40

    1

    л/мин

    от 24 до 96

    1

    от 24 до 240

    1

    от 72 до 360

    2

    Пределы допускаемой относительной погрешности измерений объемного расхода, %

    ±1

    Диапазон измерений массового расхода, кг/ч

    от 8 до 220

    Пределы допускаемой относительной

    1

    погрешности измерений массового расхода,

    %

    ±0,3

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - напряжение переменного тока, В

    230±23

    - частота переменного тока, Гц

    50±1

    Потребляемая мощность, В^А, не более

    800

    Габаритные размеры (длина; ширина; высота), мм, не более:

    - шкаф измерительного оборудования 1

    1000; 500; 2000

    - шкаф измерительного оборудования 2

    1200; 500; 2000

    - шкаф кроссового оборудования 1

    1000; 400; 1400

    - шкаф кроссового оборудования 2

    800; 300; 1000

    - шкаф первичных преобразователей 1

    800; 300; 800

    - шкаф первичных преобразователей 2

    800; 300; 800

    - шкаф первичных преобразователей 3

    800; 300; 800

    - шкаф первичных преобразователей 4

    300; 215; 475

    - шкаф первичных преобразователей 5

    300; 215; 475

    - шкаф первичных преобразователей 6

    300; 215; 475

    - шкаф первичных преобразователей 7

    300; 215; 475

    - шкаф первичных преобразователей 8

    300; 215; 475

    - стойка датчиков давления

    735; 645; 1175

    - пульт управления и контроля

    3420; 1130; 1500

    Масса, кг, не более:

    - шкаф измерительного оборудования 1

    160

    - шкаф измерительного оборудования 2

    180

    - шкаф кроссового оборудования 1

    100

    - шкаф кроссового оборудования 2

    100

    - шкаф первичных преобразователей 1

    50

    - шкаф первичных преобразователей 2

    50

    - шкаф первичных преобразователей 3

    50

    - шкаф первичных преобразователей 4

    10

    - шкаф первичных преобразователей 5

    10

    - шкаф первичных преобразователей 6

    10

    - шкаф первичных преобразователей 7

    10

    - шкаф первичных преобразователей 8

    10

    - стойка датчиков давления

    50

    - пульт управления и контроля

    400

    Условия эксплуатации:

    - температура окружающей среды в испытательном боксе, °С

    от +5 до +50

    - температура окружающей среды в помещении пультовой, °С

    от +15 до +25

    - относительная влажность, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84 до 106

    Срок службы, лет, не менее

    10

    Наработка до отказа, ч, не менее

    300


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
