Номер по Госреестру СИ: 94333-25
94333-25 Система контроля параметров
(СКП 1008)
Назначение средства измерений:
Система контроля параметров СКП 1008 (далее - система) предназначена для измерений отношения сопротивлений постоянному току, сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009.
Внешний вид.
Система контроля параметров
Рисунок № 1
Внешний вид.
Система контроля параметров
Рисунок № 2
Внешний вид.
Система контроля параметров
Рисунок № 3
Внешний вид.
Система контроля параметров
Рисунок № 4
Общие сведения
Дата публикации - 16.01.2025
Срок свидетельства -
Номер записи - 196120
ID в реестре СИ - 1422536
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СКП 1008,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№51 от 2025.01.14 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Система контроля параметров (СКП 1008)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85871-22 |
Система измерительная, СИ-СТ35 Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
86257-22 |
Системы измерений параметров ПТК, СИП 5002/3 Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
87943-23 |
Система измерительная, СИ-СТ17 Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
90131-23 |
Система измерительная, СИ-СТ4 Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
91336-24 |
Система измерительная, СИ-СТ1Б Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
91931-24 |
Система измерительная, СИ-СТ6.2 Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93796-24 |
Система измерительная, СИ-СТ36 Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
94223-24 |
Системы измерений параметров, СИП 5004 Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
94333-25 |
Система контроля параметров, СКП 1008 Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Система контроля параметров (СКП 1008)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система контроля параметров (СКП 1008)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) системы находится в исполняемом файле skp1008_metr.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
skp1008 metr |
|
Номер версии (идентификационный номер) ПО |
1.00 |
|
Цифровой идентификатор ПО |
70bd69e587aec423150848a23e3269bc |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
|
Другие идентификационные данные |
Система контроля параметров СКП 1008. Комплекс программного обеспечения СКП 1008-КПО. Программа метрологических испытаний |
Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики системы нормированы с учетом ПО.
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Общее устройство и работа» документа ЛТКЖ.411711.057 ТО «Система контроля параметров СКП 1008. Техническое описание».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем;
ЛТКЖ.411711.057 ТУ Система контроля параметров СКП 1008. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное
предприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР»)
ИНН 7802019834
Юридический адрес: 195267, г. Санкт-Петербург, вн.тер.г. муниципальный округ
Прометей, пр-кт Просвещения, д. 85, лит. А, оф. 607 Телефон (факс): (812) 323-89-45, 320-89-45, 559-30-53
E-mail: info@parc-centre.spb.ru
Web-сайт: http://www.parc-centre.spb.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственноепредприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР») ИНН 7802019834
округ Прометей,
Адрес: 195267, г. Санкт-Петербург, вн.тер.г. муниципальный пр-кт Просвещения, д. 85, лит. А, оф. 607 Телефон (факс): (812) 323-89-45, 320-89-45, 559-30-53
E-mail: info@parc-centre.spb.ru
Web-сайт: http://www.parc-centre.spb.ru
Испытательный центр
«ВсероссийскийД.И. Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Е-mail: info@vniim.ru
Web-сайт: http://www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственноепредприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР»)
ИНН 7802019834
Юридический адрес: 195267, г. Санкт-Петербург, вн.тер.г. муниципальный округ
Прометей, пр-кт Просвещения, д. 85, лит. А, оф. 607 Телефон (факс): (812) 323-89-45, 320-89-45, 559-30-53
E-mail: info@parc-centre.spb.ru
Web-сайт: http://www.parc-centre.spb.ru
Система конструктивно состоит из:
-
- устройства измерительного УИ 1005, предназначенного для аналого-цифрового преобразования электрических сигналов подключаемых к нему датчиков, их обработки и выдачи обработанной информации по интерфейсу в устройство отображения информации (УОИ);
-
- УОИ, предназначенного для управления работой УИ 1005, отображения и регистрации измерительной информации;
-
- принтера, предназначенного для документирования измерительной информации на бумажном носителе;
-
- фильтра-удлинителя с ограничением импульсных и фильтрацией высокочастотных помех, предназначенного для улучшения качества сети питания переменного тока, питающей систему;
-
- комплекта кабелей, предназначенного для подключения системы к датчикам объекта контроля.
Принцип действия системы основан на измерении информативных параметров выходных электрических сигналов датчиков, не входящих в состав системы, с использованием устройства измерительного УИ 1005, передаче обработанной информации в цифровой форме по интерфейсу в УОИ, визуальном отображении результатов измерений, их регистрации и документировании.
Система функционально состоит из измерительных каналов (ИК):
-
- отношения сопротивлений постоянному току;
-
- сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009.
Принцип действия ИК отношения сопротивлений постоянному току основан на преобразовании падений напряжения, возникающих при прохождении через измеряемые сопротивления постоянного тока, с помощью АЦП в цифровые коды, последующем вычислении отношения сопротивлений в микроконтроллере УИ 1005 и отображении результатов измерений на УОИ.
Принцип действия ИК сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009, основан на преобразовании падения напряжения, возникающего при прохождении через измеряемое сопротивление термопреобразователя (не входящего в состав ИК) постоянного тока, с помощью АЦП в цифровой код, последующей обработке по известной градуировочной характеристике в микроконтроллере УИ 1005 и отображении результатов измерений в значениях температуры на УОИ.
Система комплектуется комплектом проверочной аппаратуры (КПА), предназначенным для проверки технического состояния и проведения поверки системы. В состав КПА входят устройства проверочные и средства измерений.
Система комплектуется комплектом ЗИП-О. В состав комплекта ЗИП-О входят запасные части, позволяющие оперативно восстанавливать работоспособность системы, а также принадлежности, необходимые для эксплуатации системы.
Защита от несанкционированного доступа обеспечивается пломбированием корпуса УИ 1005. Нанесение знака поверки на корпусы составных частей системы не предусмотрено ее условиями эксплуатации.
Заводской номер системы наносится наклейкой на нижнюю или заднюю поверхность корпусов всех составных частей системы в формате «СКП 1008 зав. № 001».
Общий вид составных частей системы, наклейки с заводским номером и место пломбировки от несанкционированного доступа приведены на рисунках 1-3.
Принтер Комплект кабелей
Комплект монтажных частей
Фильтр-удлинитель
КПА
УОИ
есто пломбировки \уИ 1005
Рисунок 1 - Составные части системы

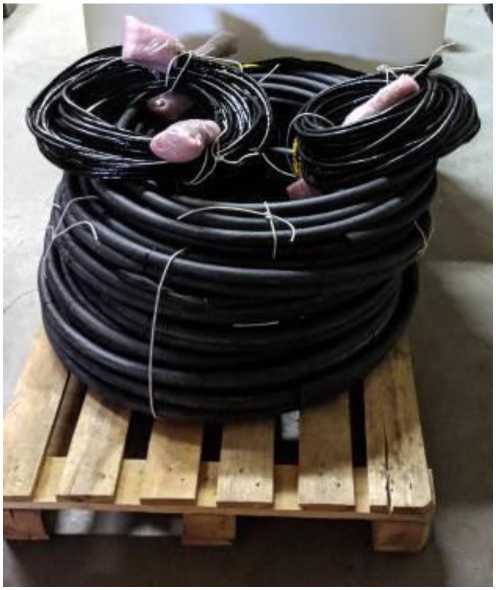

Рисунок 2 - Комплект кабелей
СКП 1008 зав. № 001Рисунок 3 - Наклейка с заводским номером
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Система контроля параметров СКП 1008 зав. № 001 | ||
|
Устройство измерительное УИ 1005 ТУ 4222-010-23101985-2010 |
1 шт. | |
|
Устройство отображения информации СКП 1008-УОИ |
ЛТКЖ.411528.286 |
1 шт. |
|
Принтер Катюша P130 |
1 шт. | |
|
Фильтр-удлинитель с ограничением импульсных и фильтрацией высокочастотных помех «Фильтр F-50Е» ТУ 3464-019-87323335-2009 |
1 шт. | |
|
Комплект монтажных частей СКП 1008-КМЧ |
ЛТКЖ.411971.047 |
1 шт. |
|
Комплект ЗИП-О СКП 1008-ЗИП-О |
ЛТКЖ.411973.032 |
1 шт. |
|
Комплект проверочной аппаратуры СКП 1008-КПА |
ЛТКЖ.411979.107 |
1 шт. |
|
Комплект кабелей СКП 1008-КК |
ЛТКЖ.411971.045 |
1 шт. |
|
Комплект эксплуатационных документов согласно ведомости эксплуатационных документов ЛТКЖ.411711.057 ВЭ, в т.ч.: Техническое описание Инструкция по эксплуатации Формуляр |
ЛТКЖ.411711.057 ТО ЛТКЖ.411711.057 ИЭ ЛТКЖ.411711.057 ФО |
1 экз. 1 экз. 1 экз. |
|
Программное обеспечение «Система контроля параметров СКП 1008. Комплекс программного обеспечения СКП 1008-КПО» (на компакт-диске) |
643.23101985.00161-01 |
1 шт. |
Таблица 2 -
|
Наименование характеристики |
Значение |
Кол-во ИК |
|
ИК отношения сопротивлений постоянному току | ||
|
Диапазон измерений отношения сопротивлений постоянному току (при общем сопротивлении от 200 до 6500 Ом), % |
от 0 до 100 |
14 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений отношения сопротивлений постоянному току, % |
±0,5 | |
|
ИК сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009 | ||
|
Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом |
от 80,00 до 119,70 | |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C |
±0,5 |
16 |
|
Номинальная статическая характеристика преобразования |
100П по ГОСТ 6651-2009 (Ro = 100 Ом, а = 0,00391 °C-1) | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, В^А, не более |
1500 |
|
Габаритные размеры (длина; ширина; высота), мм, не более: | |
|
- устройство измерительное УИ 1005 |
320; 225; 75 |
|
- устройство отображения информации |
380; 310; 40 |
|
- принтер |
405; 380; 205 |
|
- фильтр |
320; 145; 65 |
|
Масса, кг, не более: | |
|
- устройство измерительное УИ 1005 |
1,5 |
|
- устройство отображения информации |
3 |
|
- принтер |
9 |
|
- фильтр |
1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +30 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 4 - Показатели надежности
|
Срок службы, лет, не менее |
15 |
|
Наработка до отказа, ч, не менее |
4000 |
