Наименование

Обозначение

Количество

Система измерений параметров СИП 5004/1 зав. № 001

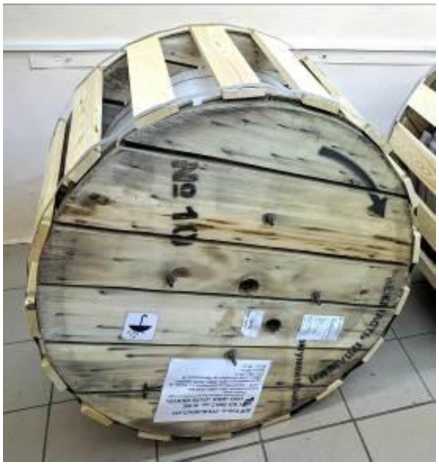

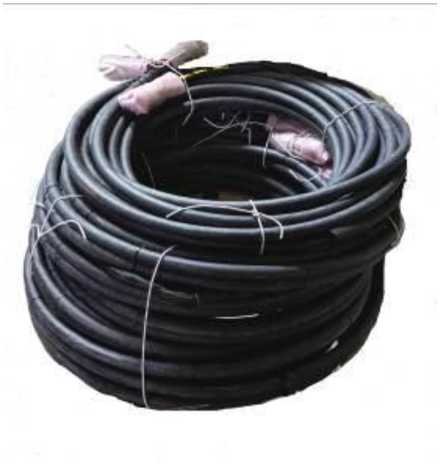

Наземная кабельная сеть

СИП 5004/1-НКС

ЛТКЖ.411979.105

1 шт.

Комплект подключения СИП 5004/1-КП

ЛТКЖ.411971.043

1 шт.

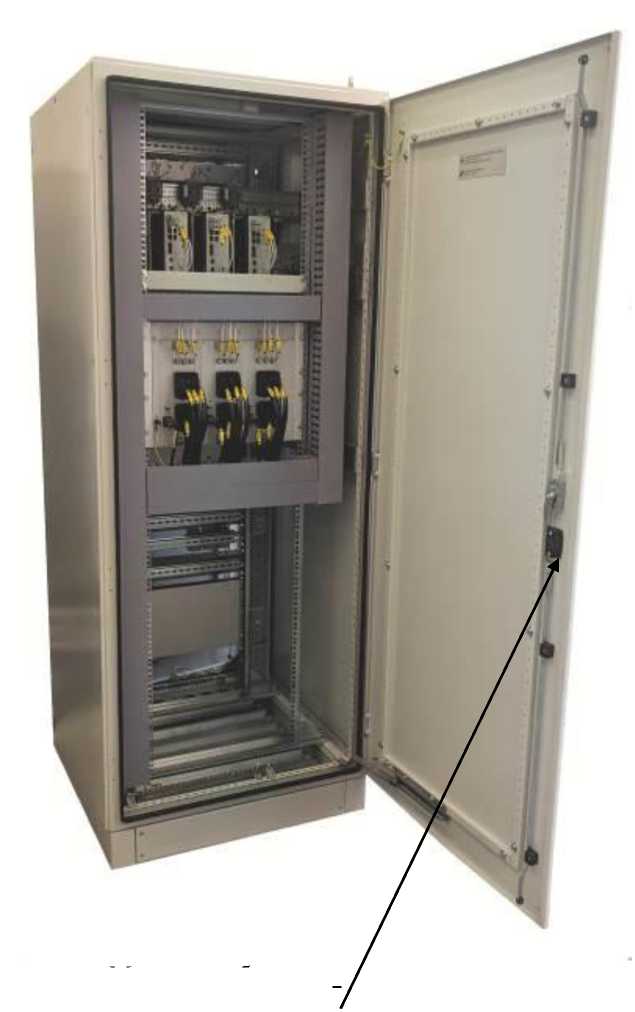

Шкаф измерительный

СИП 5004-ШИ

ЛТКЖ.411528.282

1 шт.

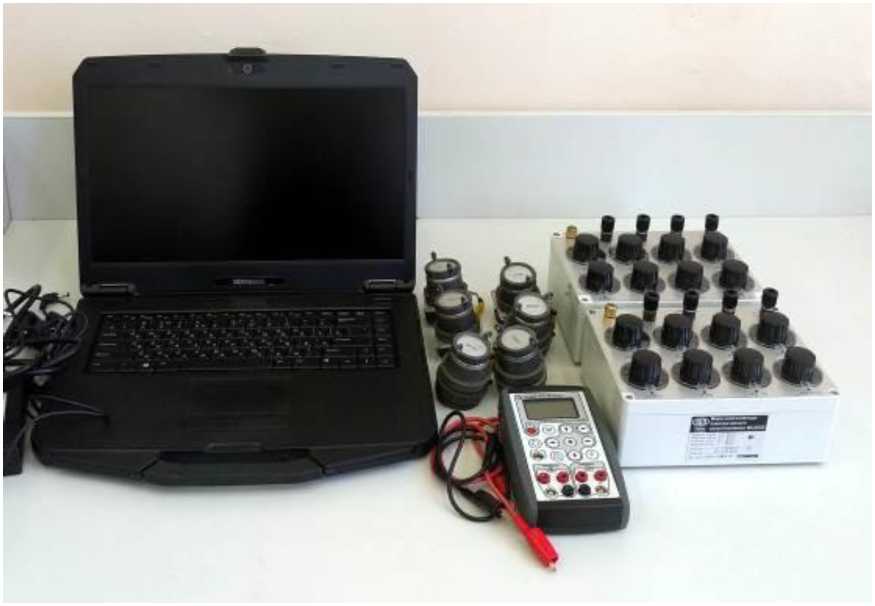

Комплект проверочной аппаратуры

СИП 5004/1-КПА

ЛТКЖ.411979.т

1 шт.

Наименование

Обозначение

Количество

Комплект ЗИП-О СИП 5004/1-ЗИП-О

ЛТКЖ.411973.031

1 шт.

Комплект эксплуатационных документов согласно ведомости эксплуатационных документов ЛТКЖ.411711.055 ВЭ в т.ч.: Техническое описание

Инструкция по эксплуатации

Формуляр

ЛТКЖ.411711.055 ТО

ЛТКЖ.411711.055 ИЭ

ЛТКЖ.411711.055 ФО

1 экз.

1 экз.

1 экз.

Программное обеспечение «Система измерений параметров СИП 5004. Комплекс программного обеспечения СИП 5004-КПО» (на компакт-диске)

643.23101985.00160-01

1 экз.

Система измерений параметров СИП 5004/2 зав. № 002

Наземная кабельная сеть

СИП 5004/2-НКС

ЛТКЖ.411979.105-01

1 шт.

Комплект подключения

СИП 5004/2-КП

ЛТКЖ.411971.043-01

1 шт.

Шкаф измерительный

СИП 5004-ШИ

ЛТКЖ.411528.282

1 шт.

Комплект проверочной аппаратуры

СИП 5004/2-КПА

ЛТКЖ.411979.111-01

1 шт.

Комплект ЗИП-О СИП 5004/2-ЗИП-О

ЛТКЖ.411973.031-01

1 шт.

Комплект эксплуатационных документов согласно ведомости эксплуатационных документов ЛТКЖ.411711.055 ВЭ в т.ч.: Техническое описание

Инструкция по эксплуатации

Формуляр

ЛТКЖ.411711.055 ТО

ЛТКЖ.411711.055 ИЭ

ЛТКЖ.411711.055 ФО

1 экз.

1 экз.

1 экз.

Программное обеспечение «Система измерений параметров СИП 5004. Комплекс программного обеспечения

СИП 5004-КПО» (на компакт-диске)

643.23101985.00160-01

1 экз.

Наименование характеристики

Значение

Кол-во

ИК

ИК напряжения постоянного тока

Диапазон измерений напряжения постоянного тока, В

от -1 до +1

2

Пределы допускаемой приведенной к верхнему пределу измерений (ВП) погрешности измерений напряжения постоянного тока, %

±0,2

Диапазон измерений напряжения постоянного тока, В

от -10 до +10

3

Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, %

±0,5

Наименование характеристики

Значение

Кол-во

ИК

ИК силы постоянного тока

Диапазон измерений силы постоянного тока, мА

от 0 до 5

от 0 до 20

от 4 до 20

2

1

1

Пределы допускаемой приведенной к ВП погрешности измерений силы постоянного тока, %

±0,5

ИК отношения сопротивлений постоянному току

Диапазон измерений отношения сопротивлений постоянному току (при общем сопротивлении от 200 до 6500 Ом), %

от 0 до 100

24

Пределы допускаемой приведенной к ВП погрешности измерений отношения сопротивлений постоянному току, %

±0,5

ИК сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом

от 39,23 до 60,70

1

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

50М по ГОСТ 6651-2009

(Ro = 50 Ом, а = 0,00428 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом

от 78,46 до 121,40

1

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

100М по ГОСТ 6651-2009

(Ro = 100 Ом, а = 0,00428 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом

от 392,3 до 607,0

1

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

500М по ГОСТ 6651-2009

(R0 = 500 Ом, а = 0,00428 °C^-1)

Наименование характеристики

Значение

Кол-во

ИК

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +200 °C, Ом

от 39,23 до 92,80

1

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

50М по ГОСТ 6651-2009

(Ro = 50 Ом, а = 0,00428 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +200 °C, Ом

78,46 до 185,60

1

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

100М по ГОСТ 6651-2009

(Ro = 100 Ом, а = 0,00428 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +200 °C, Ом

от 392,3 до 928,0

1

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

500М по ГОСТ 6651-2009

(R0 = 500 Ом, а = 0,00428 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до +200 °C, Ом

от 8,62 до 88,52

1

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

50П по ГОСТ 6651-2009

(R0 = 50 Ом, а = 0,00391 °C^-1)

Наименование характеристики

Значение

Кол-во

ИК

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до +200 °C, Ом

от 17,24 до 177,04

1

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

100П по ГОСТ 6651-2009

(Ro = 100 Ом, а = 0,00391 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до +200 °C, Ом

от 86,2 до 885,2

3

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

500П по ГОСТ 6651-2009

(Ro = 500 Ом, а = 0,00391 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом

40,00 до 59,85

1

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

50П по ГОСТ 6651-2009

(Ro = 50 Ом, а = 0,00391 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом

от 80,00 до 119,70

14

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

100П по ГОСТ 6651-2009

(R0 = 100 Ом, а = 0,00391 °C^-1)

Наименование характеристики

Значение

Кол-во

ИК

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом

от 400,0 до 598,5

3

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

500П по ГОСТ 6651-2009

(Ro = 500 Ом, а = 0,00391 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до -180 °C, Ом

от 8,62 до 12,98

1

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,3

Номинальная статическая характеристика преобразования

50П по ГОСТ 6651-2009

(Ro = 50 Ом, а = 0,00391 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до -180 °C, Ом

от 17,24 до 25,96

1

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,3

Номинальная статическая характеристика преобразования

100П по ГОСТ 6651-2009

(Ro = 100 Ом, а = 0,00391 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до -180 °C, Ом

от 86,2 до 129,8

3

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,3

Номинальная статическая характеристика преобразования

500П по ГОСТ 6651-2009

(R0 = 500 Ом, а = 0,00391 °C^-1)

Наименование характеристики

Значение

Параметры электрического питания от сети постоянного тока:

- количество независимых вводов для питания каналов резервирования, с гальванической развязкой цепей питания

3

от остальных цепей и корпуса

- напряжение постоянного тока, В

от 24 до 34

Потребляемая мощность от сети постоянного тока

(по каждому вводу), Вт, не более

30

Габаритные размеры (длина; ширина; высота), мм, не более:

- шкаф измерительный

900; 850; 2000

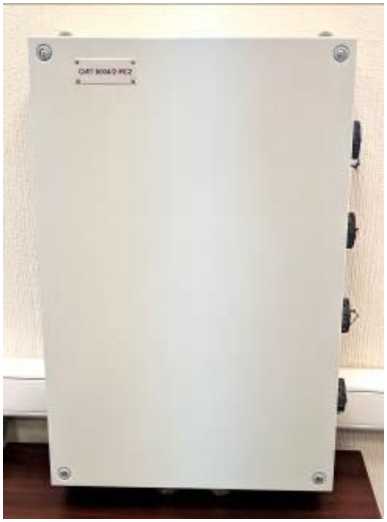

- ящик соединительный

430; 140;670

Масса, кг, не более:

- шкаф измерительный

300

- ящик соединительный

16,5

Условия эксплуатации:

- температура окружающей среды, °С

от +5 до +35

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

- амплитуда виброускорения при синусоидальной вибрации для СИП 5004/1, м/с² (g):

- в диапазоне частот от 10 до 50 Гц

7,8 (0,8)

- в диапазоне частот от 50 до 100 Гц

10,8 (1,1)

- в диапазоне частот от 100 до 200 Гц

19,6 (2,0)

- в диапазоне частот от 200 до 500 Гц

29,4 (3,0)

Наименование характеристики

Значение

Срок службы, лет, не менее

15

Наработка до отказа, ч, не менее

100000
