Номер по Госреестру СИ: 91978-24
91978-24 Трансформаторы напряжения
(JDZX9-10)
Назначение средства измерений:
Трансформаторы напряжения JDZX9-10 (далее по тексту- трансформаторы напряжения) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты

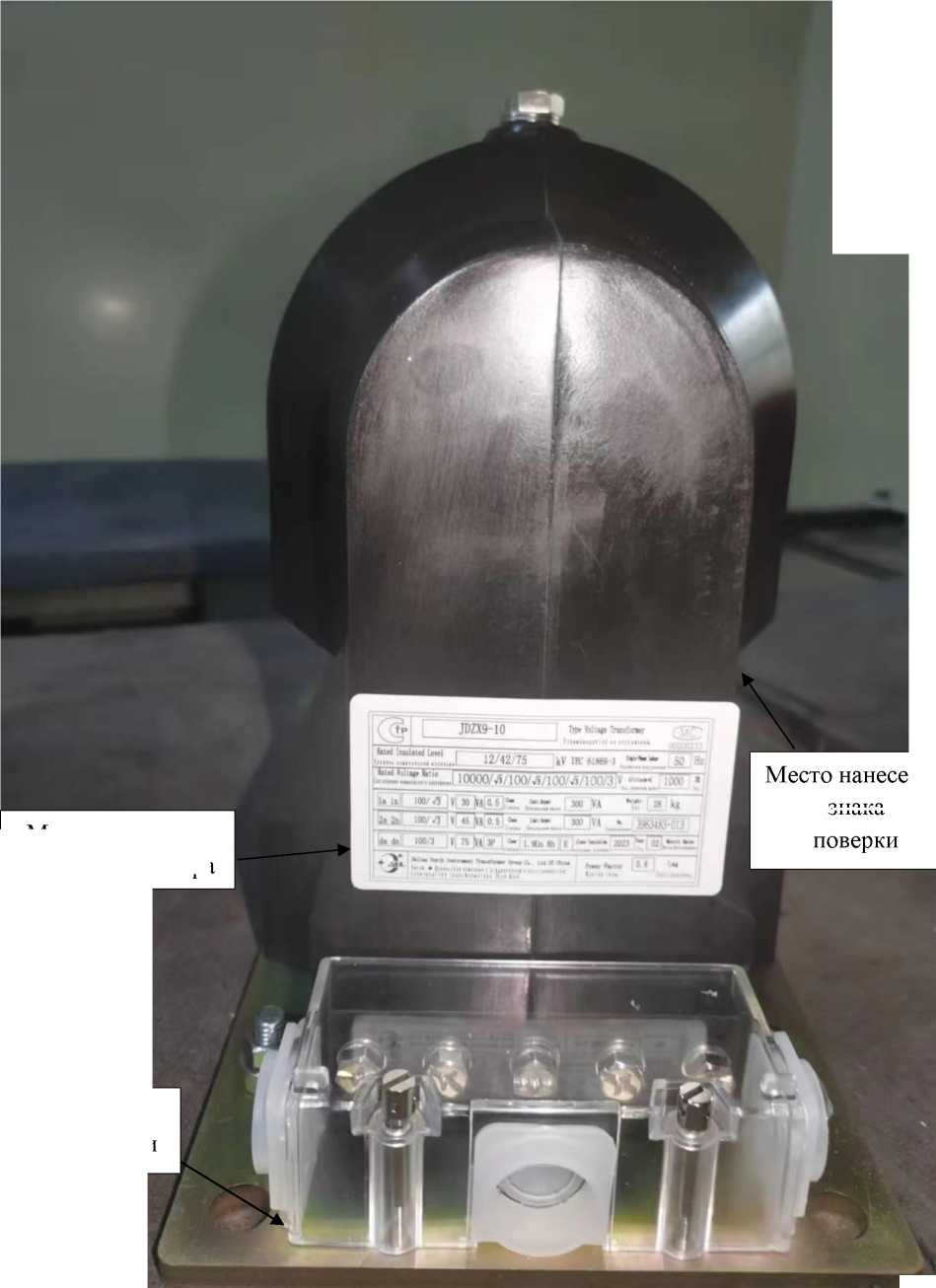

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 руководства по эксплуатации «Описание и работа».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Техническая документация изготовителя.
Правообладатель
Dalian North Instrument Transformer Group Co., Ltd, Китай
Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China
Телефон: +(0411) 83148689
Изготовитель
Dalian North Instrument Transformer Group Co., Ltd, КитайFengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China Телефон: +(0411) 83148689
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2 лит. А, помещ. I Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
По конструктивному исполнению трансформаторы напряжения являются однофазными, с одним изолированным выводом первичной обмотки, другой вывод первичной обмотки при эксплуатации подлежит заземлению. В конструкции трансформаторов напряжения предусмотрена установка предохранительного устройства со сменным плавким предохранителем. Магнитопровод, предохранительное устройство, первичная и вторичные обмотки трансформаторов напряжения залиты эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток и предохранительного устройства от проникновения влаги, а также от механических повреждений.
Трансформаторы напряжения выпущены с одной основной (измерительной) вторичной обмоткой и одной дополнительной вторичной обмоткой, предназначенной для питания цепей защиты, автоматики, управления, сигнализации, а также для контроля изоляции сети. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.
Трансформаторы напряжения имеют опорную металлическую плиту с четырьмя отверстиями для их крепления и четырьмя отверстиями с резьбой М12, предназначенных для выполнения такелажных операций.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на боковую сторону трансформаторов напряжения
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора напряжения методом лазерной маркировки.
Общий вид трансформатора напряжения, место нанесения заводского номера, место нанесения знака поверки и место пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения заводского номера
Место нанесение знака поверки
Место пломбировки
Рисунок 1-Общий вид трансформатора напряжения, место нанесения заводского номера, место нанесения знака поверки и место пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, В |
от 9/\3 до 12/^3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
от 100/^3' до 120/^3 |
|
Номинальная частота, Гц |
50 |
|
Классы точности вторичных обмоток по ГОСТ 1983-2015 основная дополнительная |
0,2; 0,5;1,0; 3,0; 3P; 6P |
|
Номинальная мощность вторичных обмоток, В^А |
от 5 до 100 |
|
Предельная мощность, В^А |
от 100 до 1000 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
600х300х550 |
|
Масса, кг, не более |
2,1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -25 до +40 |
|
Срок службы, лет, не менее |
10 |
