Номер по Госреестру СИ: 93884-24
93884-24 Трансформаторы тока нулевой последовательности
(LJM-2)
Назначение средства измерений:
Трансформаторы тока нулевой последовательности LJM-2 (далее - трансформаторы нулевой последовательности) предназначены для питания схем релейной защиты от замыкания на землю отдельных фаз трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.
Внешний вид.
Трансформаторы тока нулевой последовательности
Рисунок № 1
Общие сведения
Дата публикации - 22.11.2024
Срок свидетельства - 22.11.2029
Номер записи - 195707
ID в реестре СИ - 1421391
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LJM-2,
Производитель
Изготовитель - Dalian North Instrument Transformer Group Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 85
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2747 от 2024.11.22 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы тока нулевой последовательности (LJM-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dalian North Instrument Transformer Group Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91977-24 24.04.2029 |
Трансформаторы тока измерительные, LZZBJ9-10 Dalian North Instrument Transformer Group Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
91978-24 24.04.2029 |
Трансформаторы напряжения, JDZX9-10 Dalian North Instrument Transformer Group Co., Ltd (КИТАЙ ) |
ОТ МП |
8 лет |
|
93883-24 22.11.2029 |
Трансформаторы тока, CGIS Dalian North Instrument Transformer Group Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
93884-24 22.11.2029 |
Трансформаторы тока нулевой последовательности, LJM-2 Dalian North Instrument Transformer Group Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
93885-24 22.11.2029 |
Трансформаторы тока, LMZB3-10G Dalian North Instrument Transformer Group Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
93886-24 22.11.2029 |
Трансформаторы напряжения, JDZXF Dalian North Instrument Transformer Group Co., Ltd (КИТАЙ ) |
ОТ МП |
8 лет |
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Кто поверяет Трансформаторы тока нулевой последовательности (LJM-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 85 | 65 | 85 | 0 | 0 | 85 | 85 | 0 |
Стоимость поверки Трансформаторы тока нулевой последовательности (LJM-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746-2015 «Межгосударственный стандарт. Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
Трансформаторы тока нулевой последовательности LJM-2. Стандарт предприятия.
ПравообладательDalian North Instrument Transformer Group Co., Ltd, Китай
Адрес: Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China Телефон: +(0411) 83148689
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Трансформаторы нулевой последовательности устанавливают в устройствах релейной защиты и в электрических сетях с изолированной нейтралью для реагирования на возникновение токов утечек или отсутствия фазы при возникновении короткого замыкания. В последнем случае возникает сигнала небаланса из-за асимметрии токов в жилах кабелей. Далее сигнал уходит к специальному устройству, которое отключает питание, благодаря чему обеспечивается безопасная эксплуатация сети или устройства. Подключается сразу ко всем жилам кабеля. В основе принципа работы лежит свойство устройства выделять сигнал через трансформацию токов при однофазных замыканиях.
Трансформаторы нулевой последовательности устанавливаются на действующую кабельную линию. Трансформаторы нулевой последовательности состоят из двух частей. В каждой залита половина магнитопровода. После установки на кабель части трансформаторов соединяют с помощью двух болтов с резьбой М10.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки.

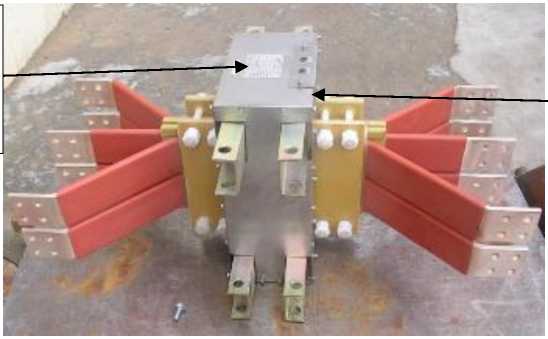

Общий вид трансформаторов нулевой последовательности, место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 1.
