Номер по Госреестру СИ: 93886-24
93886-24 Трансформаторы напряжения
(JDZXF)
Назначение средства измерений:
Трансформаторы напряжения JDZXF (далее по тексту- трансформаторы напряжения) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

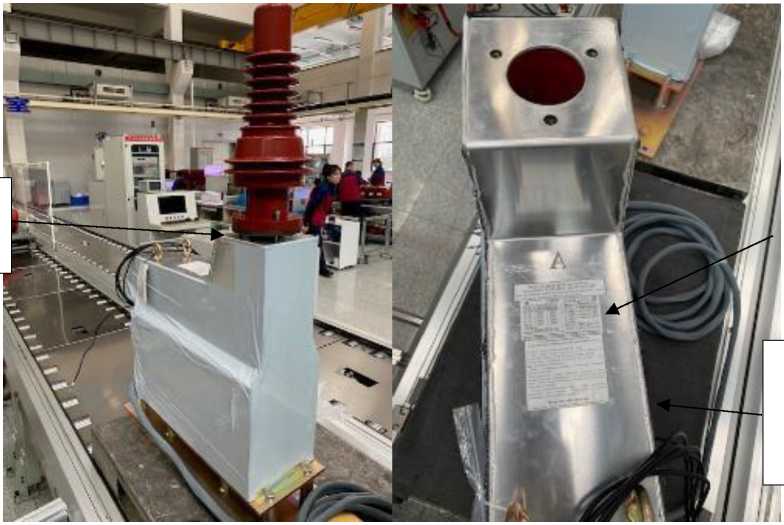

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Трансформаторы напряжения JDZXF. Стандарт предприятия.
ПравообладательDalian North Instrument Transformer Group Co., Ltd, Китай
Адрес: Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China Телефон: +(0411) 83148689
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
основан на явлении
напряжения являются выполняет одновременно
Принцип действия трансформаторов напряжения электромагнитной индукции переменного тока.
По конструктивному исполнению трансформаторы однофазными, заземляемыми опорного типа. Компаундное литье функции изолятора и несущей конструкции. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая имеет возможность пломбировки для предотвращения несанкционированного доступа. Трансформаторы напряжения могут устанавливаться в любом положении, и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На лицевой стороне трансформатора расположена таблица с техническими данными. Трансформаторы напряжения выпущены с одной основной (измерительной) вторичной обмоткой и одной дополнительной вторичной обмоткой, предназначенной для питания цепей защиты, автоматики, управления, сигнализации, а также для контроля изоляции сети. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на боковую сторону трансформаторов напряжения
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора напряжения методом лазерной маркировки.
Общий вид трансформатора напряжения, место нанесения заводского номера, место нанесения знака поверки и место пломбировки от несанкционированного доступа представлены на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Место нанесение знака поверки
Рисунок 1-Общий вид трансформатора напряжения, место нанесения заводского номера, место нанесения знака поверки и место пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики__________
________________Наименование характеристики_______
Номинальное напряжение первичной обмотки ихном, кВ
Номинальное напряжение вторичной обмотки и2ном, В
Номинальная частота, Гц_____________________________
Классы точности вторичных обмоток по ГОСТ 1983-2015 основная
дополнительная
Значение от 6/^3 до 35/^3 от 100/3 до 100/^3
50/60
0,2; 0,5;1,0; 3,0;
3P; 6P
Номинальная мощность вторичных обмоток, В •А
от 30 до 100
|
Предельная мощность, В •А |
от 100 до 1000 |
|
Таблица 2 -Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширина^длина^высота), мм, не более |
850x230x630 |
|
Масса, кг, не более |
115 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +50 |
|
Таблица 3 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
180000 |
|
Средний срок службы, лет, не менее |
15 |
