Сведения о средстве измерений: 92077-24 Манометры дифференциальные

Номер по Госреестру СИ: 92077-24
92077-24 Манометры дифференциальные
(CY)

Назначение средства измерений:
Манометры дифференциальные CY (далее - дифманометры) предназначены для непрерывных измерений давлений газообразных или жидких сред.

Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Манометры дифференциальные
Рисунок № 1

Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Манометры дифференциальные
Рисунок № 2

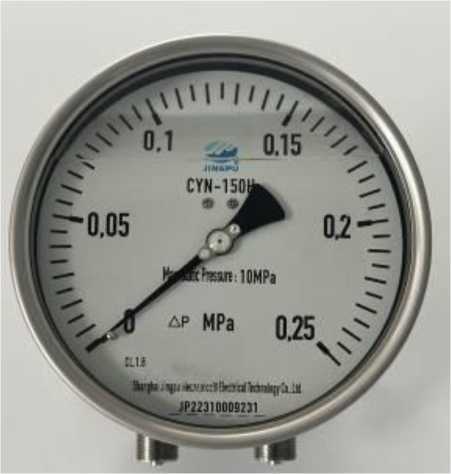

Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Манометры дифференциальные
Рисунок № 3

Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Манометры дифференциальные
Рисунок № 4

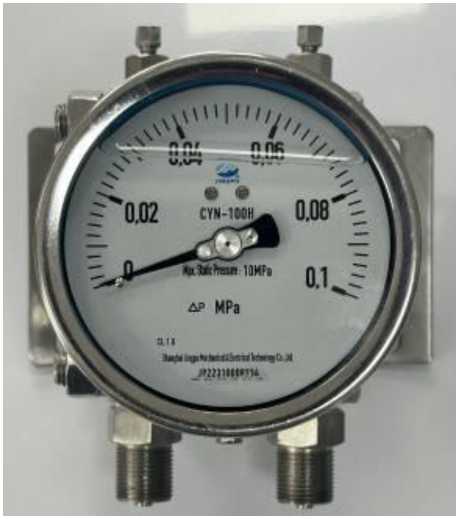

Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Манометры дифференциальные
Рисунок № 5

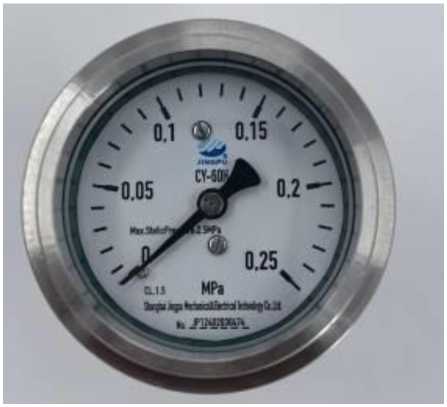

Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 6

Внешний вид.
Манометры дифференциальные
Рисунок № 6

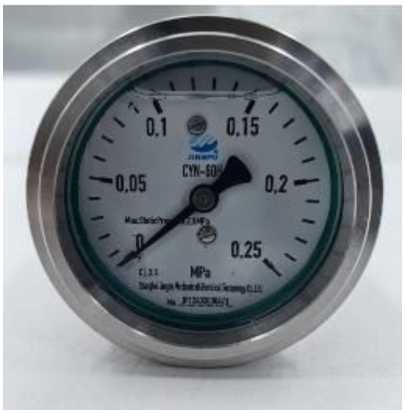

Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 7

Внешний вид.
Манометры дифференциальные
Рисунок № 7

Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 8

Внешний вид.
Манометры дифференциальные
Рисунок № 8

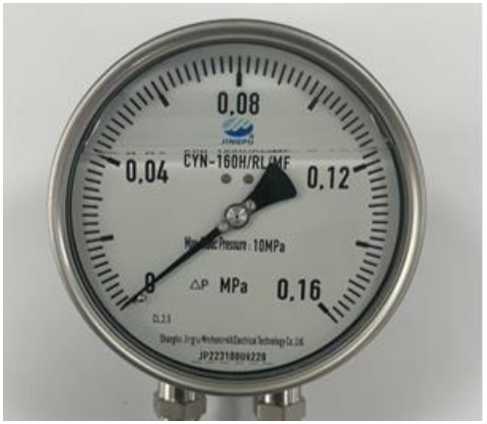

Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 9

Внешний вид.
Манометры дифференциальные
Рисунок № 9

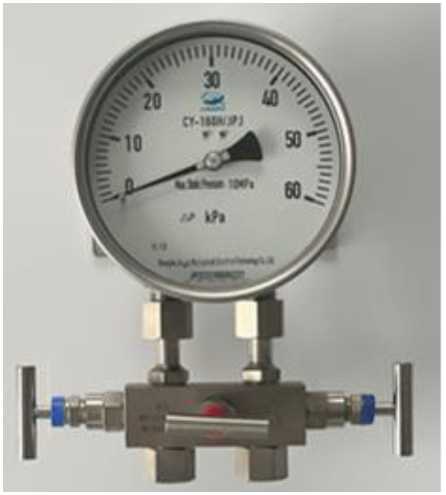

Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 10

Внешний вид.
Манометры дифференциальные
Рисунок № 10

Общие сведения

Дата публикации - 07.05.2024
Срок свидетельства - 07.05.2029
Номер записи - 193936
ID в реестре СИ - 1416245
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, CYN-160H, CYN-100H, CY-160H/SR, CY-160H, CY-100H/SR/JPJ, CY-100H/JPJ, CY-100H, CY,

Производитель

Изготовитель - Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

MI_18 Распределение средств измерений по странам производства (страна, год, кол-во СИ)

Бесплатный

Статистика

Кол-во поверок - 256
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 19
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1155 от 2024.05.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Манометры дифференциальные (CY)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
92077-24 07.05.2029	Манометры дифференциальные, CY Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd" (КИТАЙ )	ОТ МП	1 год
92108-24 13.05.2029	Манометры показывающие, YЕ Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd" (КИТАЙ )	ОТ МП	1 год
92393-24 17.06.2029	Манометры мембранные, Y Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd" (КИТАЙ )	ОТ МП	1 год

IS_7 СИ отечественного производства, аналогичных импортным

В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.

В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.

Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.

Бесплатный

Кто поверяет Манометры дифференциальные (CY)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		CY-100H CYN-100H нет модификации CY CY-160H CYN-160H CYN-100H/JPJ CY-100H/JPJ CY-100H/SR/JPJ	251	212	251	0	0	251	251	0
ООО «МетрЛифтСервис» (RA.RU.314115)		CY-160H/SR CY-160H	5		5	0	0	0	0	0

Стоимость поверки Манометры дифференциальные (CY)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на паспорт печатным методом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в разделе 3 паспорта «Методы измерений».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к манометрам дифференциальным CY

Государственная поверочная схема для средств измерений разности давлений до 140⁵Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Стандарт предприятия компании «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd».

Правообладатель

Компания «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai

Телефон/факс: (021) 56618282

E-mail: jpinfo@jingpu.com, web-сайт: www.jingpu.com

Изготовитель

Компания «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай
Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai
Телефон/факс: (021) 56618282
E-mail: jpinfo@jingpu.com, web-сайт: www.jingpu.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон /факс: +7(495) 437-55-77 / +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Компания «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai
Телефон/факс: (021) 56618282
E-mail: jpinfo@jingpu.com, web-сайт: www.jingpu.com

Принцип действия дифманометров основан на использовании зависимости между измеряемым давлением и упругой деформацией трубчатой пружины, перемещение которой с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра.

Дифманометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой, стрелкой и защитного стекла, помещенных в корпус из нержавеющей стали.

Дифманометры изготавливаются в модификациях, отличающихся метрологическими характеристиками, диаметром корпуса, способом подключения к процессу и наличию крепежа на корпусе манометра.

Для сглаживания пульсаций измеряемого давления и повышения виброустойчивости, дифманометры могут быть изготовлены в корпусе заполненным демпфирующей жидкостью.

Обозначение вариантов модификаций дифманометров приведено в виде буквенноцифрового обозначения и имеет следующий вид:

CY1 - 2, 3/ 4, где:

1. Устойчивость к механическому воздействию:

N -виброустойчивое (с заполнением демпфирующей жидкостью)

2. Диаметр корпуса:

60 - 60 мм

100 - 100 мм

150 - 150 мм

160 - 160 мм

3. Материал корпуса:

H - нержавеющая сталь

4. Дополнительная оснастка (по заказу)

- RL/MF -капиллярная трубка/фланцевое присоединение
- RL/ML -капиллярная трубка/безрезьбовое присоединение
- JPJ - клапанный блок
- SR - радиатор
- RL - капиллярная трубка

Общий вид дифманометров представлен на рисунке 1.

Пломбировка манометров не предусмотрена.

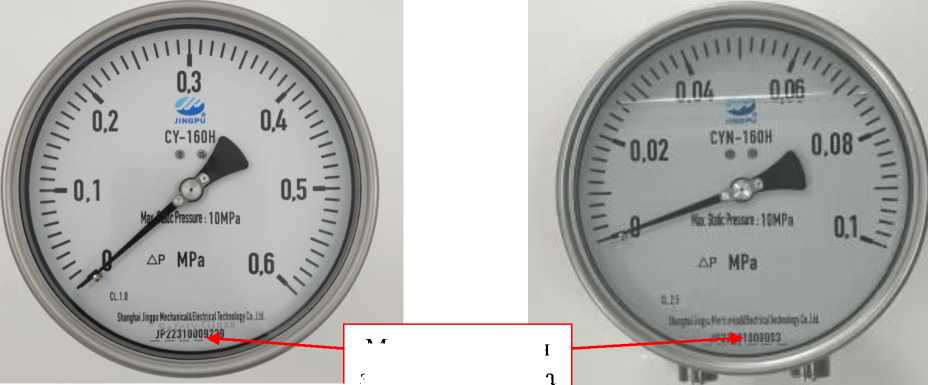

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на циферблат дифманометра типографским способом в месте, указанном на рисунке 1.

Конструкция дифманометров не предусматривает нанесение на корпус знака поверки.

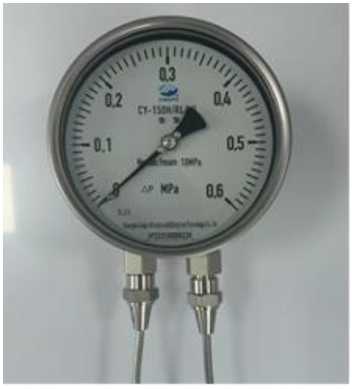

Внешний вид. Манометры дифференциальные (CY), http://oei-analitika.ru

Модификация CYN-160H

Модификация CY-160H

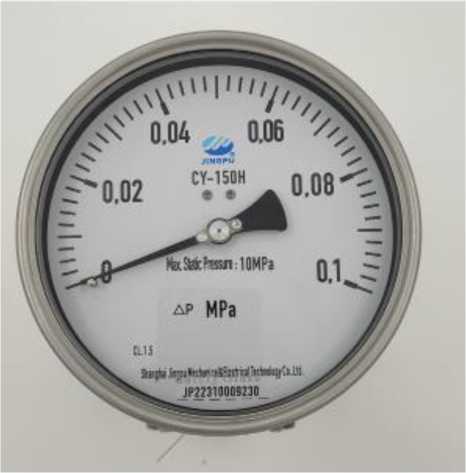

Модификация CY-150H

I»--Г»

Модификация CYN-150H

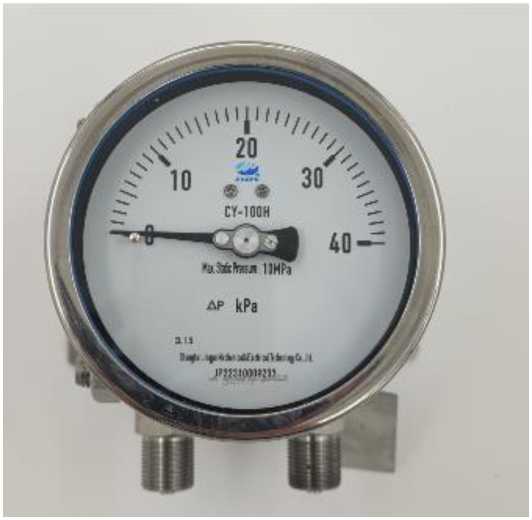

Модификация CY-100H

Модификация CYN-100H

Модификация CY-60H

Модификация CYN-60H

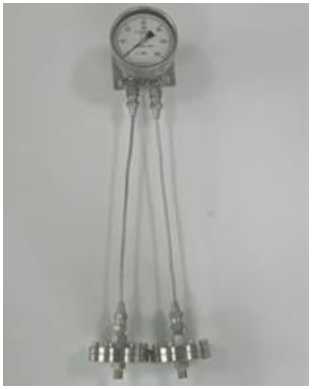

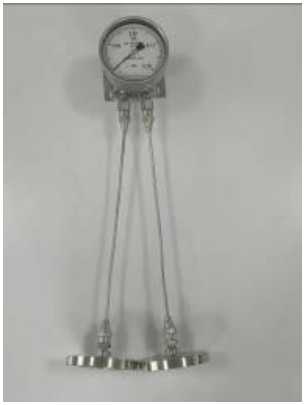

Модификация CYN-160H/RL/MF

Модификация CYN-160H/JPJ

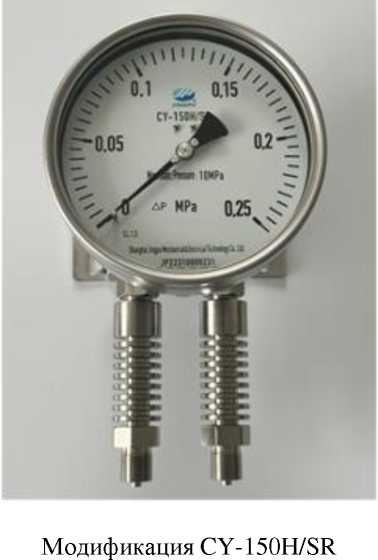

Модификация CY-150H/SR

Модификация CY-150H/RL/ML

Рисунок 1 - Общий вид манометров дифференциальных CY

Таблица 3 -

Наименование	Обозначение	Количество
Манометр дифференциальный	CY	1 шт.
Паспорт	-	1 экз.
Упаковка	-	1 комплект

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений разности давлений ¹⁾²⁾,

- кПа
- МПа

от 0 до 1,0; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25;

от 0 до 40; от 0 до 60

от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4;

от 0 до 0,6; от 0 до 1

Пределы допускаемой основной приведенной погрешности измерений к диапазону

измерений ¹⁾, %

- диаметр корпуса 60 мм
- диаметр корпуса 100, 150, 160 мм

±1,5; ±1,6; ±2,5

±1,0; ±1,5; ±1,6; ±2,5

Наименование характеристики

Значение

Предельно допускаемое рабочее избыточное давление:

- для ДИ³⁾ разности давлений от 1 до 6 кПа
- для ДИ разности давлений от 10 до 60 кПа
- для ДИ разности давлений от 0,1 до 1 МПа

1000 кПа

10 МПа

20 МПа

Пределы допускаемой дополнительной

приведенной погрешности измерений от диапазона измерений, вызванной

отклонением температуры окружающего воздуха от нормальной, %/10°С

±0,8

Примечания:

¹⁾ Фактическое значение указано в паспорте на дифманометр.
²⁾ Дифманометры могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации.
³⁾ ДИ - диапазон измерений.

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Г абаритные размеры, мм, не более	170x165x160
Диаметр корпуса¹^ мм, не более	60; 100; 150;160
Масса, кг, не более	25
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84,0 до 106,7
Рабочие условия эксплуатации: - температура окружающей среды, °С	от -60 до +60
Средняя наработка на отказ, ч	70000
Средний срок службы, лет, не менее	8
Примечания: ¹⁾ Фактическое значение указано в паспорте на дифманометр.
