Сведения о средстве измерений: 92393-24 Манометры мембранные

Номер по Госреестру СИ: 92393-24
92393-24 Манометры мембранные
(Y)

Назначение средства измерений:
Манометры мембранные Y (далее - манометры) предназначены для измерений избыточного (в том числе разрежения) и абсолютного давления жидкостей, газов или пара.

сертификация программного обеспечения

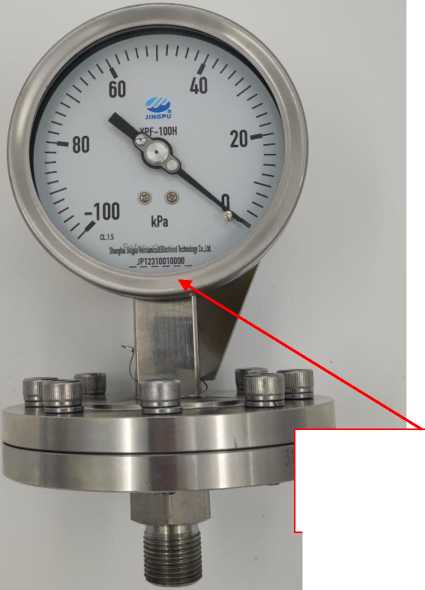

Внешний вид. Манометры мембранные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Манометры мембранные
Рисунок № 1

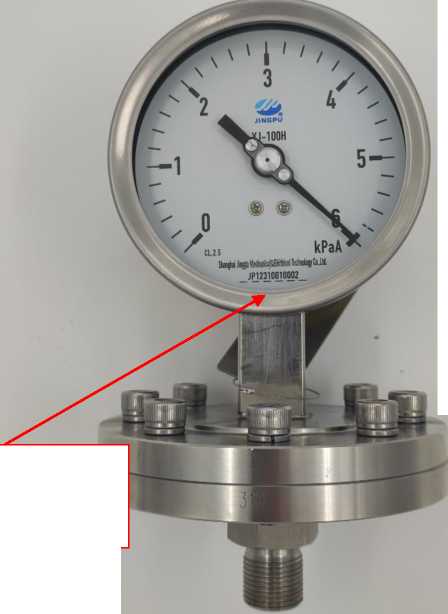

Внешний вид. Манометры мембранные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Манометры мембранные
Рисунок № 2

Общие сведения

Дата публикации - 19.06.2024
Срок свидетельства - 17.06.2029
Номер записи - 194224
ID в реестре СИ - 1417054
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

YPF-100H/GZL/MF,

Производитель

Изготовитель - Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_30 Количество поверок СИ в ФГИС АРШИН по типам и группе СИ

Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.

В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1436 от 2024.06.17 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Манометры мембранные (Y)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92077-24
07.05.2029
 Манометры дифференциальные, CY
Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd" (КИТАЙ ) 		ОТ
МП 		1 год
92108-24
13.05.2029
 Манометры показывающие, YЕ
Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd" (КИТАЙ ) 		ОТ
МП 		1 год
92393-24
17.06.2029
 Манометры мембранные, Y
Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd" (КИТАЙ ) 		ОТ
МП 		1 год
Отчет - MI_23 Регистрация типов СИ в ФГИС АРШИН по годам и типу производства (год, тип производства, страны, кол-во)

Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.

График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.

Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.

Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Бесплатный

Кто поверяет Манометры мембранные (Y)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • YPF-100H/GZL/MF
    		•  3 3 3 0 0 3 3 0

    Стоимость поверки Манометры мембранные (Y)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на циферблат и (или) на паспорт печатным методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в разделе 3 паспорта «Методы измерений»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к манометрам мембранным Y

    Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

    Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1^107, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;

    Стандарт предприятия компании «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай.

    Правообладатель

    Компания «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai

    Телефон/факс: (021) 56618282

    E-mail: jpinfo@jingpu.com, Web-сайт: www.jingpu.com

    Изготовитель

    Компания «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай
    Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai
    Телефон/факс: (021) 56618282
    E-mail: jpinfo@jingpu.com, web-сайт: www.jingpu.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон /факс: +7(495) 437-55-77 / +7(495) 437-56-66
    E-mail: office@vniims.ru, web-сайт: www.vniims.ru

    Правообладатель

    Компания «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai
    Телефон/факс: (021) 56618282
    E-mail: jpinfo@jingpu.com, Web-сайт: www.jingpu.com

    Принцип действия манометров основан на зависимости измеряемого давления от деформации чувствительного элемента - мембраны.

    Под воздействием измеряемого давления, подаваемого в измерительную камеру происходит деформация чувствительного элемента, которая преобразуется показывающей стрелки относительно шкалы

    манометра, передаточным механизмом в перемещение циферблата манометра.

    из чувствительного элемента, передаточного и защитного стекла, помещенных в корпус из

    Конструктивно манометры состоят механизма, циферблата со шкалой, стрелки нержавеющей стали.

    Манометры мембранные Y изготавливаются в двух модификациях: YJ, YPF, отличающихся видом измерений давления, метрологическими характеристиками, габаритными размерами и способом подключения к процессу.

    Обозначение вариантов исполнений манометров мембранных Y приведено в виде буквенно-цифрового обозначения и имеет следующий вид:

    Y1, 2 - 3, 4/ 5, где:

    • 1. Вид измеряемого давления:

    J - абсолютное

    PF - избыточное (в том числе разрежение)

    • 2.    Устойчивость к механическому воздействию:

    N - виброустойчивое (с заполнением демпфирующей жидкостью)

    • 3.    Диаметр корпуса:

    100 - 100 мм

    150 - 150 мм

    160 - 160 мм

    • 4.    Материал корпуса:

    H - нержавеющая сталь

    • 5.    Дополнительная оснастка (по заказу)

    • -  JPJ - клапанный блок

    • -  JPF - сифон

    • - ZN - демпфер

    • - GZL - защита от перегрузок

    • - GZLN -защита от перегрузок (встроенная)

    SR - радиатор

    RL - капиллярная трубка

    Общий вид манометров мембранных Y представлен на рисунке 1.

    Пломбировка манометров не предусмотрена.

    Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом и/или на табличке прикрепленной к корпусу манометра методом гравировки в месте, указанном на рисунке 1.

    Конструкция манометров не предусматривает нанесение на корпус знака поверки.

    Внешний вид. Манометры мембранные (Y), http://oei-analitika.ru

    Место нанесения серийного/заводского номера

    Модификация YPF, исполнение YPF-100H

    Внешний вид. Манометры мембранные (Y), http://oei-analitika.ru

    Модификация YJ, исполнение YJ-100H

    Рисунок 1 - Общий вид манометров мембранных Y


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Манометр мембранный

    Y

    1 шт.

    Паспорт

    -

    1 экз.

    Упаковка

    -

    1 комплект


    Таблица 1 -

    Наименование характеристики

    Значение

    YJ(N)-100H, YJ(N)-150H,

    YJ(N)-160H

    YPF(N)-100H, YPF(N)-

    150H, YPF(N)-160H

    Диапазон   измерений   абсолютного

    давления, кПа1)2)

    от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25;

    от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160;

    от 0 до 250

    -

    Диапазон измерений, кПа1)2):

    - избыточного давления

    от 0 до 1; от 0 до 1; от 0 до 1,6; от 0 до 2,5;

    от 0 до 4; от 0 до 6;

    от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 600;

    от 0 до 1000; от 0 до 1600;

    от 0 до 2500

    - разрежения

    от -100 до 0; от -60 до 0; от -40 до 0; от -25 до 0; от -16 до 0; от -10 до 0;

    от -6 до 0; от -4 до 0; от -2,5 до 0; от -1,6 до 0;

    от -1 до 0

    Пределы    допускаемой    основной

    приведенной погрешности измерений к верхнему пределу измерений 2), %

    ±1,0; ±1,5; ±1,6; ±2,5

    Пределы допускаемой дополнительной приведенной погрешности измерений к верхнему пределу измерений, вызванной отклонением температуры окружающего воздуха от нормальной, %/10°С

    ±0,4

    Примечания:

    • 1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ.

    • 2) фактическое значение указано в паспорте на манометр.

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры1), мм, не более

    - YJ(N)-100H; YPF(N)-100H

    260x260x230

    - YJ(N)-150H; YJ(N)-160H; YPF(N)-150H; YPF(N)-160H

    360x360x280

    Масса1), кг, не более

    - YJ(N)-100H; YPF(N)-100H

    6

    - YJ(N)-150H; YPF(N)-150H

    7

    - YJ(N)-160H; YPF(N)-160H

    8

    Диаметр корпуса, мм

    100,150,160

    Нормальные условия измерений: температура окружающей среды, °С

    от +15 до +25

    относительная влажность, %

    от 30 до 80

    атмосферное давление, кПа

    от 84,0 до 106,7

    Рабочие условия эксплуатации: температура окружающей среды, °С

    от -60 до +60

    Средняя наработка на отказ, ч

    70000

    Средний срок службы, лет, не менее

    25

    Примечание:

    1) значения габаритных размеров и массы манометров приводятся без дополнительной оснастки.
