Номер по Госреестру СИ: 92108-24
92108-24 Манометры показывающие
(YЕ)
Назначение средства измерений:
Манометры показывающие YE (далее - манометры) предназначены для измерений избыточного или вакуумметрического давления жидкостей, газов или пара.
Внешний вид.
Манометры показывающие
Рисунок № 1
Внешний вид.
Манометры показывающие
Рисунок № 2
Внешний вид.
Манометры показывающие
Рисунок № 3
Внешний вид.
Манометры показывающие

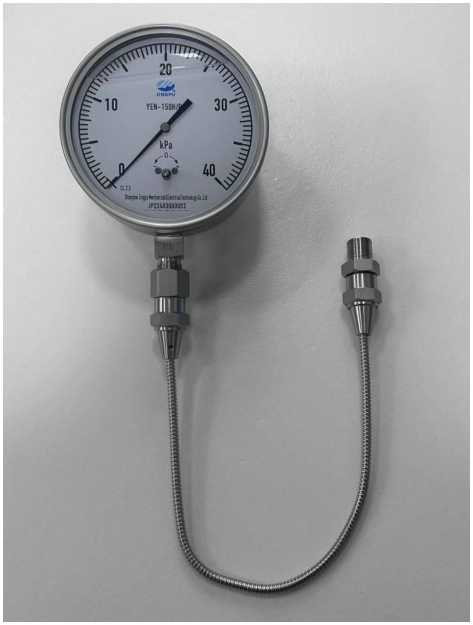

Рисунок № 4
Внешний вид.
Манометры показывающие
Рисунок № 5
Внешний вид.
Манометры показывающие
Рисунок № 6
Внешний вид.
Манометры показывающие
Рисунок № 7
Внешний вид.
Манометры показывающие

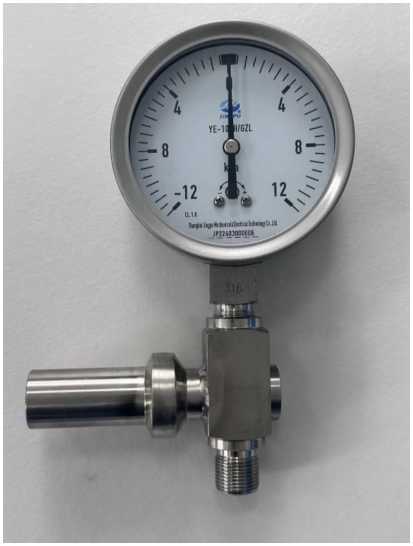

Рисунок № 8
Внешний вид.
Манометры показывающие
Рисунок № 9
Внешний вид.
Манометры показывающие
Рисунок № 10
Общие сведения
Дата публикации - 14.05.2024
Срок свидетельства - 13.05.2029
Номер записи - 193967
ID в реестре СИ - 1416328
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
YЕ, YE-60HZ, YE-100H/JPJ, YE-100H/JPF/JPJ, YE-100H/GZL/JPJ, YE-100H/GZL/JPF/JPJ, YE-100H,
Производитель
Изготовитель - Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Статистика
Кол-во поверок - 280
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 175
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1170 от 2024.05.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1170 от 2024.05.13 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Манометры показывающие (YЕ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92077-24 07.05.2029 |
Манометры дифференциальные, CY Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
92108-24 13.05.2029 |
Манометры показывающие, YЕ Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
92393-24 17.06.2029 |
Манометры мембранные, Y Компания "Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Манометры показывающие (YЕ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 2 | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ООО "ПМ" (RA.RU.312573) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 275 | 94 | 275 | 0 | 0 | 275 | 275 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Манометры показывающие (YЕ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на циферблат и (или) эксплуатационную документацию печатным методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 паспорта «Методы измерений»Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам показывающим YEГосударственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Стандарт предприятия.
ПравообладательКомпания «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai
Телефон/факс: (021) 56618282
E-mail: jpinfo@jingpu.com, Web-сайт: www.jingpu.com
Лист № 7 Всего листов 7
Изготовитель
Компания «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd», Китай
Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai Телефон/факс: (021) 56618282
E-mail: jpinfo@jingpu.com, web-сайт: www.jingpu.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон /факс: +7(495) 437-55-77 / +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Компания «Shanghai Jingpu Mechanical & Electrical Technology Co., Ltd», Китай Адрес: No.1508, Jinshao Road, Baoshan District, ShanghaiТелефон/факс: (021) 56618282
E-mail: jpinfo@jingpu.com, Web-сайт: www.jingpu.com
Лист № 7 Всего листов 7
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента - в форме капсулы. Под воздействием измеряемого давления, подаваемого в измерительную камеру
манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.
Конструктивно манометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой, стрелки и защитного стекла, помещенных в корпус из нержавеющей стали.
Манометры показывающие YE изготавливаются в следующих модификациях: YE, YEN и отличаются друг от друга метрологическими характеристиками, габаритными размерами и способом подключения к процессу.
Обозначение вариантов исполнений манометров показывающих YE приведено в виде буквенно-цифрового обозначения и имеет следующий вид:
YE1 - 2, 3/ 4, где:
-
1. Устойчивость к механическому воздействию:
N - виброустойчивое (с заполнением демпфирующей жидкостью)
-
2. Диаметр корпуса:
50 - 50 мм
60 - 60 мм
100 - 100 мм
150 - 150 мм
160 - 160 мм
-
3. Материал корпуса:
H - нержавеющая сталь
-
4. Дополнительная оснастка (по заказу)
-
- JPJ - клапанный блок
-
- JPF - сифон
-
- ZN - демпфер
-
- GZL - защита от перегрузок
-
- GZLN -защита от перегрузок (встроенная)
-
- SR - радиатор
-
- RL - капиллярная трубка
Общий вид манометров показывающих YE представлен на рисунке 1.
Пломбировка манометров не предусмотрена.
Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом и/или на табличке прикрепленной к корпусу манометра методом гравировки в месте, указанном на рисунке 1.
Конструкция манометров не предусматривает нанесение на корпус знака поверки.
J1HGPU
CL2.S
Shanghai JinjpuMectianical8ElectricalTechnoli9jCo..ltd.
»JP22310009225

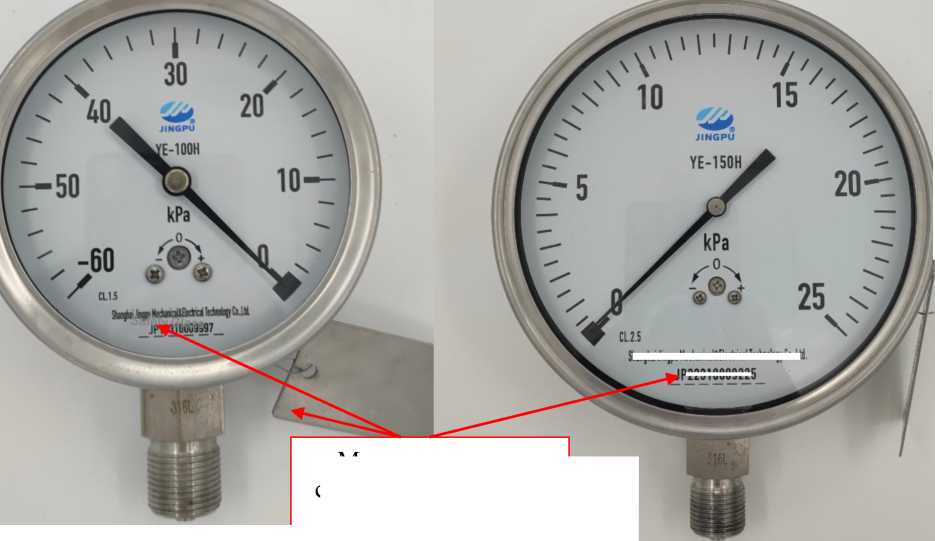

Место нанесения серийного/заводского номера
Модификация YE, исполнение YE-100H
Модификация YE, исполнение YE-150H

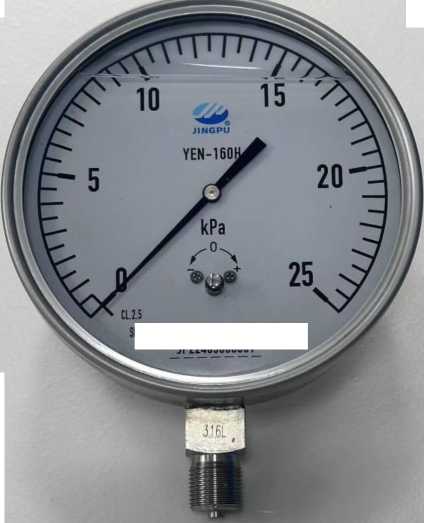

Модификация YEN, исполнение YEN-160H

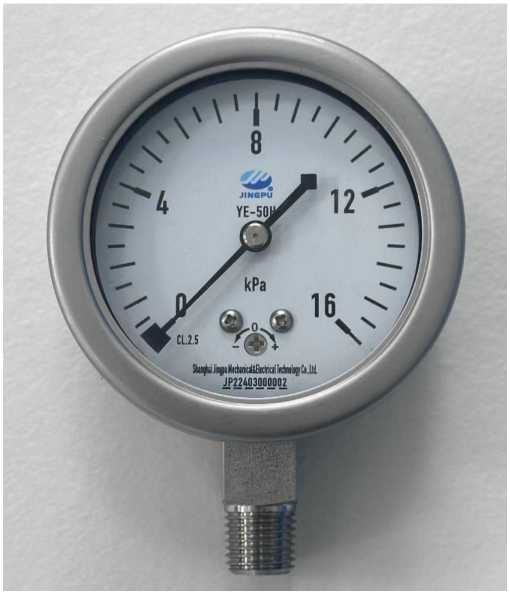

Модификация YE, исполнение YE-50H
Модификация YEN, исполнение YEN-150H/RL

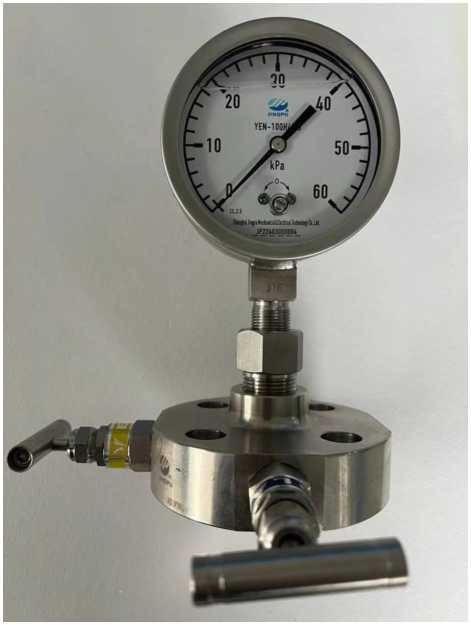

Модификация YEN, исполнение YEN-100H/JPJ

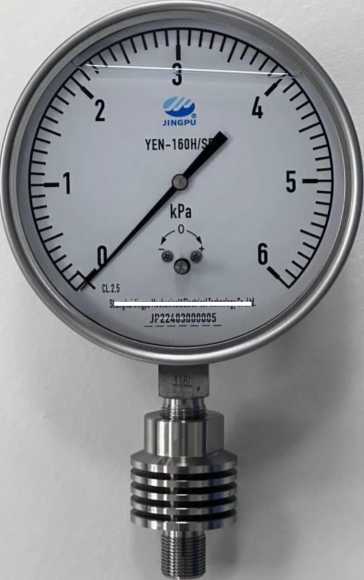

Модификация YEN, исполнение YEN-160H/SR

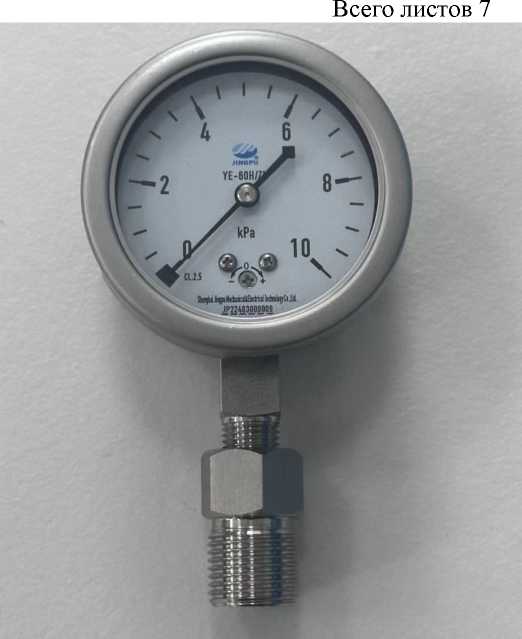

Модификация YE, исполнение YE-60H/ZN
Модификация YE, исполнение YE-100H/GZL

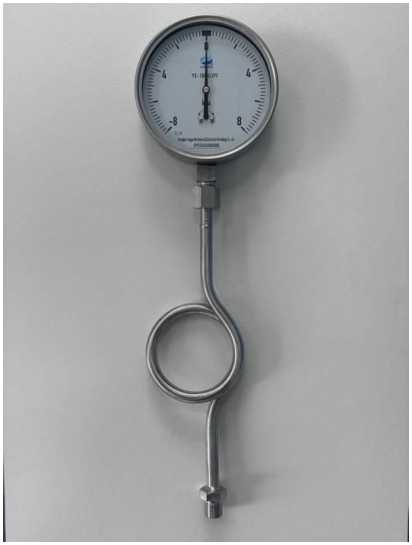

Модификация YE, исполнение YE-150/JPF

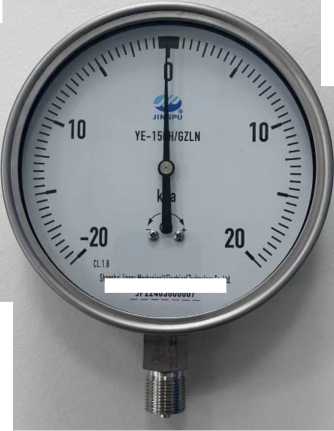

Модификация YE, исполнение YE-150H/GZLN
Рисунок 1 - Общий вид манометров показывающих YE
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Манометр показывающий |
YE |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Упаковка |
- |
1 комплект |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
YE(N)-100H, YE(N)-150H, YE(N)-160H |
YE(N)-50H, YE(N)-60H | |
|
Диапазон измерений избыточного давления, кПа1) |
от -60 до 0; от -40 до 0; от -25 до 0; от -16 до 0; от -10 до 0; от -6 до 0; от -4 до 0; от -2,5 до 0; от -1,6 до 0; от -1,0 до 0; от -0,5 до 0; от -0,25 до 0; от -0,2 до 0,05; от -0,35 до 0,05; от -0,05 до 0; от 0 до 0,05; от 0 до 0,25; от 0 до 0,5; от 0 до 1,0; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от -0,05 до 0,05; от -0,025 до 0,025; от -0,5 до 0,5; от -0,8 до 0,8; от -1,2 до 1,2; от -2 до 2; от -3 до 3; от -5 до 5; от -85 до 85; от -12 до 12; от -20 до 20; от -30 до 30 | |
|
Пределы допускаемой основной приведенной погрешности измерений к верхнему пределу измерений 2), % |
±1,0; ±1,5; ±1,6; ±2,5 |
±1,5; ±1,6; ±2,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений к верхнему пределу измерений, вызванной отклонением температуры окружающего воздуха от нормальной, %/10°С |
±0,4 | |
|
Примечания:
| ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Габаритные размеры1), мм, не более |
Масса1), кг, не более | |
|
Для манометров с радиальным штуцером |
Для манометров с аксиальным штуцером | ||
|
YE(N)-50H |
97x74x39 |
74x39x100 |
0,3 |
|
Ye(n)-60H |
97x74x39 |
74x39x100 |
0,3 |
|
Ye(n)-100H |
146x101x55 |
101x55x110 |
0,7 |
|
Ye(n)-150H |
205x151x57 |
151x57x110 |
1,0 |
|
Ye(n)-160H |
215x161x57 |
161x57x110 |
1,3 |
|
Нормальные условия измерений: | |||
|
температура окружающей среды, °С |
от +15 до +25 | ||
|
относительная влажность, % |
от 30 до 80 | ||
|
атмосферное давление, кПа |
от 84,0 до 106,7 | ||
|
Рабочие условия эксплуатации: | |||
|
температура окружающей среды, °С |
от -60 до +60 | ||
|
Средняя наработка на отказ, ч |
70000 | ||
|
Средний срок службы, лет, не менее |
25 | ||
|
Примечание: | |||
|
1) значения габаритных размеров и массы манометров приводятся без дополнительной оснастки. | |||
