Номер по Госреестру СИ: 92166-24
92166-24 Хромато-масс-спектрометры газовые
(GSQ-5100)
Назначение средства измерений:
Хромато-масс-спектрометры газовые GSQ-5100 (далее - хромато-масс-спектрометры) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ.
Внешний вид.
Хромато-масс-спектрометры газовые
Рисунок № 1
Внешний вид.
Хромато-масс-спектрометры газовые
Рисунок № 2
Общие сведения
Дата публикации - 27.05.2024
Срок свидетельства - 24.05.2029
Номер записи - 194027
ID в реестре СИ - 1416517
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Ningbo HEALTH Gene Technologies Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1269 от 2024.05.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Хромато-масс-спектрометры газовые (GSQ-5100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Ningbo HEALTH Gene Technologies Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92166-24 24.05.2029 |
Хромато-масс-спектрометры газовые, GSQ-5100 Ningbo HEALTH Gene Technologies Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93974-24 29.11.2029 |
Хромато-масс-спектрометры жидкостные, TQL-5300 Ningbo HEALTH Gene Technologies Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94904-25 14.03.2030 |
Хромато-масс-спектрометры газовые, GSQ-500 Ningbo HEALTH Gene Technologies Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Хромато-масс-спектрометры газовые (GSQ-5100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Хромато-масс-спектрометры газовые (GSQ-5100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Хромато-масс-спектрометры оснащены встроенным программным обеспечением и автономным программным обеспечением GCMSInstrument и GCMS Data Analysis (далее по тексту - ПО). Идентификационные данные программного обеспечения приведены в таблице 1.
Метрологически значимая часть встроенного ПО предназначена для задания параметров и режимов хромато-масс-спектрометров, выполнения аппаратных функций и передачи данных в автономное ПО.
Автономное программное обеспечение, установленное на внешнем компьютере, предназначено для управления работой хромато-масс-спектрометров и процессом измерений, а также для хранения и обработки полученных данных.
Метрологически значимая часть ПО GCMSInstrument выполняет следующие функции:
-
- управление хромато-масс-спектрометром;
-
- настройку режимов работы;
-
- проведение диагностических проверок.
-
- получение масс-спектров и хроматограмм.
Метрологически значимая часть ПО GCMS Data Analysis выполняет следующие функции:
-
- обработку и хранение результатов измерений;
-
- построение градуировочных графиков.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Встроенное ПО |
Автономное ПО | |
|
- |
GCMSInstrument |
GCMS Data Analysis | |
|
Номер версии (идентификационный номер) ПО |
0.хх.хх1) |
V1.хх.х.хххх.ххххх 1) |
1.х.хххх.ххххх1) |
|
Цифровой идентификатор ПО |
- |
- |
- |
1) Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового или буквенно-цифрового обозначения в начале номера версии, и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквами «х»).
Знак утверждения типа
Знак утверждения типананосится на информационную табличку (шильд), расположенную на задней панели масс-спектрометра, методом печати при ее изготовлении и на титульный лист Руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Хромато-масс-спектрометр газовый GSQ-5100. Руководство по эксплуатации», раздел 4 «Управление прибором».
При использовании в сфере государственного регулирования обеспечения единства измерений хромато-масс-спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия «Хромато-масс-спектрометры газовые GSQ-5100». Ningbo HEALTH Gene Technologies Co., Ltd., Китай.
ПравообладательNingbo HEALTH Gene Technologies Co., Ltd., Китай
Адрес: No.396 Mingzhu Road, Ningbo High-tech Zone, Ningbo, Zhejiang, China Телефон: +86 (0) 574 2797 8799
E-mail: contact@hgt.cn
Изготовитель
Ningbo HEALTH Gene Technologies Co., Ltd., КитайАдрес: No.396 Mingzhu Road, Ningbo High-tech Zone, Ningbo, Zhejiang, China Телефон: +86 (0) 574 2797 8799
E-mail: contact@hgt.cn
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Правообладатель
Ningbo HEALTH Gene Technologies Co., Ltd., КитайАдрес: No.396 Mingzhu Road, Ningbo High-tech Zone, Ningbo, Zhejiang, China Телефон: +86 (0) 574 2797 8799
E-mail: contact@hgt.cn
Принцип действия хромато-масс-спектрометров основан на разделении компонентов пробы при её прохождении в потоке подвижной фазы через хроматографическую колонку и регистрации аналитического сигнала от ионов компонента с помощью масс-спектрометра.
Хромато-масс-спектрометр состоит из газового хроматографа, включающего в себя узел ввода проб (инжектор), термостат для хроматографических колонок, масс-спектрометра включающего в себя блок ионизации пробы электронным ударом, турбомолекулярный насос, квадрупольный масс-анализатор, детектор на основе электронного умножителя, автосамплера, устанавливаемого на верхнюю панель хромато-масс-спектрометра и форвакуумного насоса.
Нанесение знака предусмотрено.
Обозначение типа
поверки на хромато-масс-спектрометры и их
отдельно стоящего
пломбирование не
хромато-масс-спектрометров, серийный номер в идентифицирующий каждый экземпляр хромато-масс-спектрометра, информационную табличку (шильд), расположенную на задней панели методом печати в процессе её изготовления. Общий вид хромато-масс-спектрометров приведен на рисунке 1.
Вид информационной таблички (шильда) хромато-масс-спектрометра приведен на рисунке 2.
цифровом формате, наносятся на его масс-спектрометра,

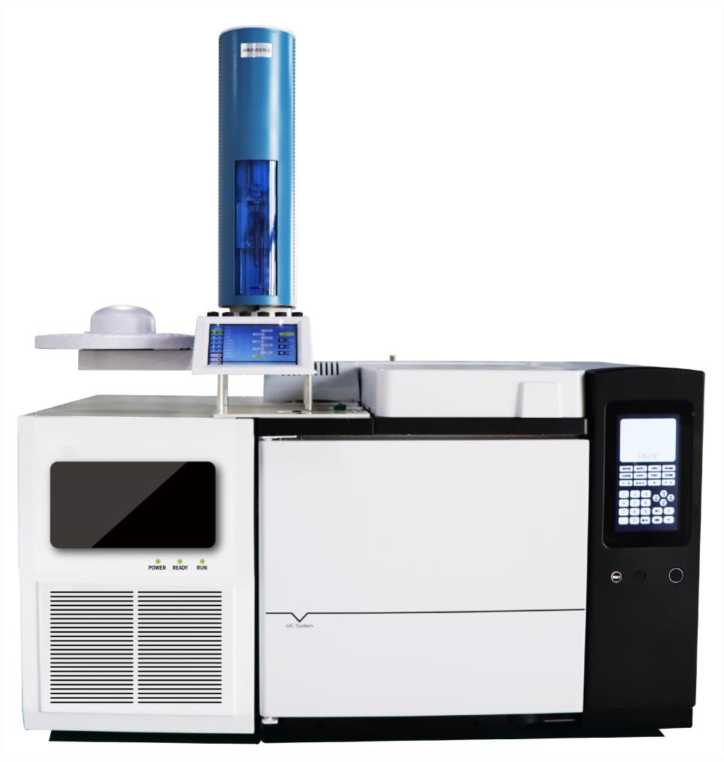

Рисунок 1 - Общий вид хромато-масс-спектрометров

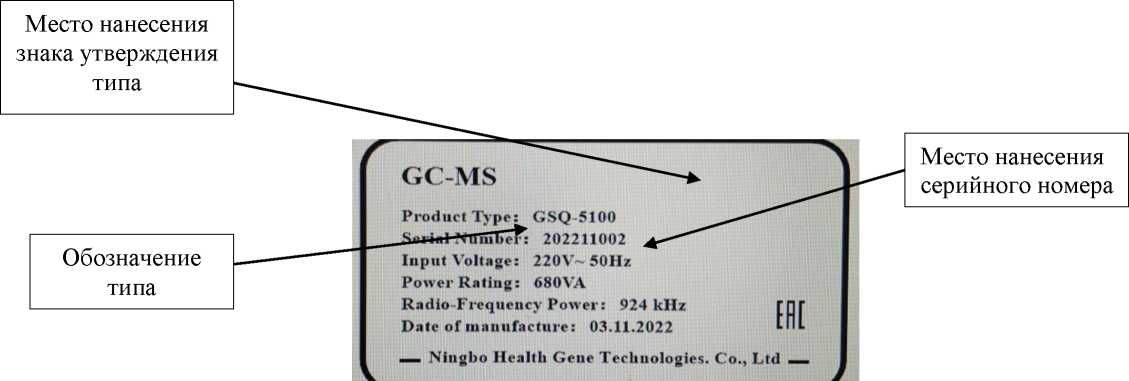

Рисунок 2 - Вид информационной таблички (шильда)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массовых чисел, а.е.м. |
от 1,0 до 1250 |
|
Отношение сигнал/шум (при вводе 1 мкл раствора с массовой концентрацией 100 пг/мкл гексахлорбензола в изооктане для m/z 284; шум среднеквадратический), не менее |
19000 |
|
Относительное СКО выходного сигнала (при вводе 1 мкл раствора с массовой концентрацией 100 пг/мкл гексахлорбензола в изооктане для m/z 284; n=6), %, не более:
|
8,0 3,0 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДхШхВ), мм, не более: - хроматограф |
590x510x500 |
|
- масс-спектрометр |
330x550x440 |
|
- автосамплер (24 позиции) |
200x300x500 |
|
- автосамплер (156 позиций) |
450x350x500 |
|
- насос форвакуумный |
170x490x240 |
|
Масса, кг, не более: - хроматограф |
50 |
|
- масс-спектрометр |
35 |
|
- автосамплер (24 позиции) |
5 |
|
- автосамплер (156 позиций) |
6,5 |
|
- насос форвакуумный |
26,5 |
|
Потребляемая мощность, В^А, не более: - хроматограф |
2250 |
|
- масс-спектрометр |
680 |
|
- автосамплер (24 и 156 позиций) |
90 |
|
- насос форвакуумный |
400 |
|
Напряжение питания частотой (50+1) Гц, В |
220±22 |
|
Средняя наработка до отказа, ч, не менее |
10 000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +17 до +28 |
|
- относительная влажность, %, не более |
75 |
