Сведения о средстве измерений: 94904-25 Хромато-масс-спектрометры газовые

Номер по Госреестру СИ: 94904-25
94904-25 Хромато-масс-спектрометры газовые
(GSQ-500)

Назначение средства измерений:
Хромато-масс-спектрометры газовые GSQ-500 (далее-хромато-масс-спектрометры) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ.

сертификация программного обеспечения

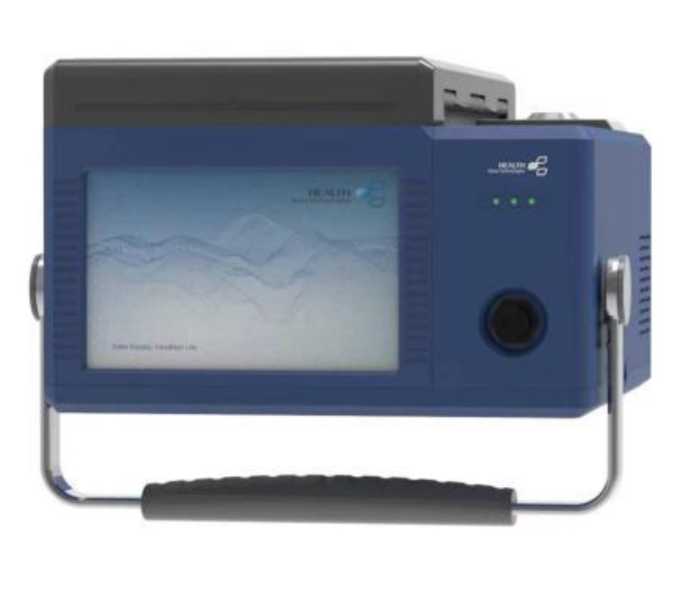

Внешний вид. Хромато-масс-спектрометры газовые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Хромато-масс-спектрометры газовые
Рисунок № 1
Внешний вид. Хромато-масс-спектрометры газовые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Хромато-масс-спектрометры газовые
Рисунок № 2

Общие сведения

Дата публикации - 18.03.2025
Срок свидетельства - 14.03.2030
Номер записи - 196698
ID в реестре СИ - 1424146
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Ningbo HEALTH Gene Technologies Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№508 от 2025.03.14 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Хромато-масс-спектрометры газовые (GSQ-500)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Ningbo HEALTH Gene Technologies Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92166-24
24.05.2029
Хромато-масс-спектрометры газовые, GSQ-5100
Ningbo HEALTH Gene Technologies Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
93974-24
29.11.2029
Хромато-масс-спектрометры жидкостные, TQL-5300
Ningbo HEALTH Gene Technologies Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
94904-25
14.03.2030
Хромато-масс-спектрометры газовые, GSQ-500
Ningbo HEALTH Gene Technologies Co., Ltd. (КИТАЙ )
ОТ
МП
1 год

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Хромато-масс-спектрометры газовые (GSQ-500)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Хромато-масс-спектрометры газовые (GSQ-500)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Хромато-масс-спектрометры оснащены встроенным программным обеспечением MiniGCMS и GCMS Data Analysis. Идентификационные данные программного обеспечения приведены в таблице 1.

Метрологически значимая часть ПО MiniGCMS выполняет следующие функции:

  • - управление хромато-масс-спектрометром;

  • - настройку режимов работы;

  • - получение масс-спектров и хроматограмм;

  • - проведение диагностических проверок.

Метрологически значимая часть ПО GCMS Data Analysis выполняет следующие функции:

  • - обработку и хранение результатов измерений;

  • - построение градуировочных графиков.

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MiniGCMS

GCMS Data

Analysis

Номер версии (идентификационный номер) ПО

1.х.х.ххх1)

1.x.xxxx.xxxxx1)

Цифровой идентификатор ПО

-

-

1) Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии, и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквами «х»).


Знак утверждения типа

Знак утверждения типа

наносится на информационную табличку (шильд), расположенную на задней панели хромато-масс-спектрометра, методом печати при ее изготовлении и на титульный лист руководства по эксплуатации методом компьютерной графики.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Хромато-масс-спектрометр газовый GSQ-500. Руководство по эксплуатации», раздел 3 «Новый метод».

При использовании в сфере государственного регулирования обеспечения единства измерений хромато-масс-спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Стандарт предприятия «Хромато-масс-спектрометры газовые GSQ-500». Ningbo HEALTH Gene Technologies Co., Ltd., Китай.

Правообладатель

Ningbo HEALTH Gene Technologies Co., Ltd., Китай

Адрес: 396 Mingzhu Road, Ningbo High-tech Zone, Ningbo, Zhejiang, China

Телефон: +86 (0) 574 2797 8799

E-mail: contact@hgt.cn

Изготовитель

Ningbo HEALTH Gene Technologies Co., Ltd., Китай
Адрес: 396 Mingzhu Road, Ningbo High-tech Zone, Ningbo, Zhejiang, China
Телефон: +86 (0) 574 2797 8799
E-mail: contact@hgt.cn

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru

Правообладатель

Ningbo HEALTH Gene Technologies Co., Ltd., Китай
Адрес: 396 Mingzhu Road, Ningbo High-tech Zone, Ningbo, Zhejiang, China
Телефон: +86 (0) 574 2797 8799
E-mail: contact@hgt.cn

Принцип действия хромато-масс-спектрометров основан на разделении компонентов пробы при её прохождении в потоке подвижной фазы через хроматографическую колонку и регистрации аналитического сигнала от ионов компонента с помощью масс-спектрометра.

Хромато-масс-спектрометр представляет собой

из газового хроматографа, масс-спектрометра, блока управляющей электроники и встроенного компьютера, установленных в общем корпусе. Масс-спектрометр включает в себя блок ионизации пробы электронным ударом, насос предварительной откачки, квадрупольный масс-анализатор и детектор. Управление компьютера

моноблок, который состоит

турбомолекулярный насос, хромато-масс-спектрометром осуществляется с помощью под управлением ОС Windows.

встроенного

Нанесение знака поверки на хромато-масс-спектрометры и их пломбирование не предусмотрено.

Обозначение типа хромато-масс-спектрометров, серийный номер в цифровом формате, идентифицирующий каждый экземпляр хромато-масс-спектрометра, наносятся на его информационную табличку (шильд), расположенную на его задней панели, методом печати в процессе её изготовления. Общий вид хромато-масс-спектрометров приведен на рисунке 1.

Вид информационной таблички (шильда) хромато-масс-спектрометра приведен на рисунке 2.

Внешний вид. Хромато-масс-спектрометры газовые (GSQ-500), http://oei-analitika.ru

Рисунок 1 - Общий вид хромато-масс-спектрометров газовых GSQ-500

Pfcxhict

Обозначение

типа

GSQ-50D

SciinlXuinber; 202J0100J

Input Volta: 22QV“ ?Di !z

PcWfi R^liijg'

Radio-frequency Po^ver: !i44tllz

Г)(1[с flfnmniifaetiMe' 1.1.01.202.5

Portable GC-MS

Внешний вид. Хромато-масс-спектрометры газовые (GSQ-500), http://oei-analitika.ru

Место нанесения серийного номера

EF1[

Место нанесения знака утверждения типа

--Ningbo

Hsilth Gene Teehiwlggie; Co.. Ltd.--

Рисунок 2 - Вид информационной таблички (шильда)


Таблица 5 - Комплектность хромато-масс-спектрометра

Наименование

Обозначение

Количество

Хромато-масс-спектрометр газовый

GSQ-500

1 шт.

Комплект ЗИП

1 шт.

Руководство по эксплуатации

-

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон массовых чисел, а.е.м

от 2 до 550

Отношение сигнал/шум (при вводе 1 мкл раствора с массовой концентрацией гексахлорбензола в изооктане 100 пг/мкл для m/z 284; шум среднеквадратический), не менее

1000

Относительное СКО выходного сигнала (при вводе 1 мкл раствора с массовой концентрацией гексахлорбензола в изооктане 100 пг/мкл для m/z 284; n=6), %, не более:

- по площади пика

10

- по времени удерживания

5,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (ДхШхВ), мм, не более

380x405x245

Масса, кг, не более

20

Потребляемая мощность, В^А, не более

330

Параметры электрического питания:

  • - напряжение питания адаптера, В

  • - частота переменного тока питания адаптера, Гц

220±22

50+1

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность, %, не более

от +17 до +28

75

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

10 000
