Сведения о средстве измерений: 93974-24 Хромато-масс-спектрометры жидкостные

Номер по Госреестру СИ: 93974-24
93974-24 Хромато-масс-спектрометры жидкостные
(TQL-5300)

Назначение средства измерений:
Хромато-масс-спектрометры жидкостные TQL-5300 (далее - хромато-масс-спектрометры) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ.

сертификация программного обеспечения

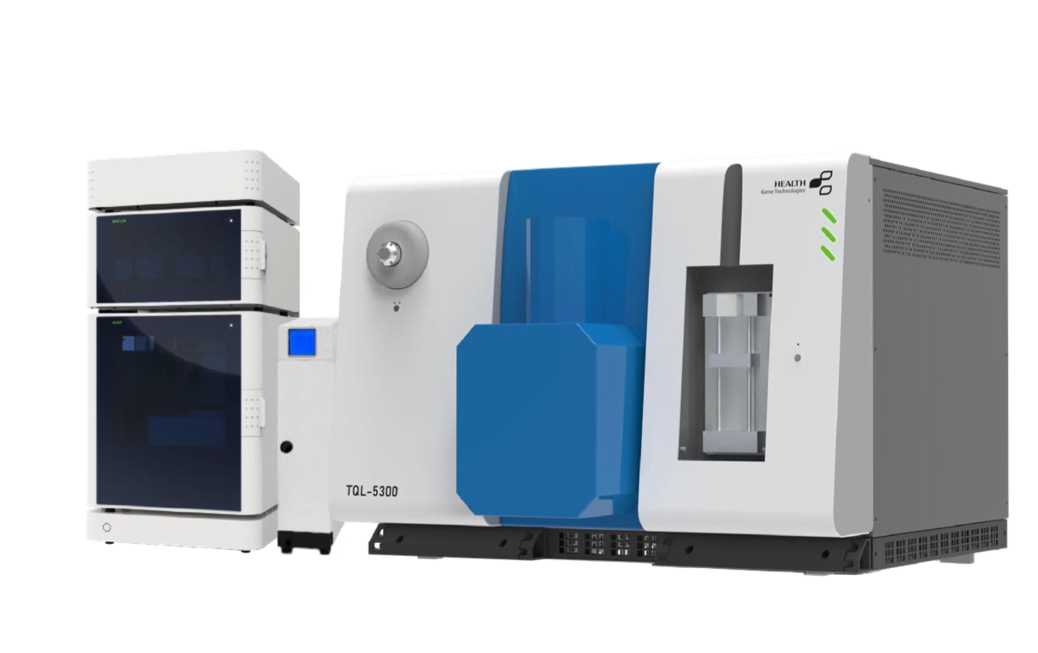

Внешний вид. Хромато-масс-спектрометры жидкостные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Хромато-масс-спектрометры жидкостные
Рисунок № 1
Внешний вид. Хромато-масс-спектрометры жидкостные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Хромато-масс-спектрометры жидкостные
Рисунок № 2
Внешний вид. Хромато-масс-спектрометры жидкостные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Хромато-масс-спектрометры жидкостные
Рисунок № 3

Общие сведения

Дата публикации - 02.12.2024
Срок свидетельства - 29.11.2029
Номер записи - 195794
ID в реестре СИ - 1421565
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

TQL-5300,

Производитель

Изготовитель - Ningbo HEALTH Gene Technologies Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2810 от 2024.11.29 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Хромато-масс-спектрометры жидкостные (TQL-5300)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Ningbo HEALTH Gene Technologies Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92166-24
24.05.2029
Хромато-масс-спектрометры газовые, GSQ-5100
Ningbo HEALTH Gene Technologies Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
93974-24
29.11.2029
Хромато-масс-спектрометры жидкостные, TQL-5300
Ningbo HEALTH Gene Technologies Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
94904-25
14.03.2030
Хромато-масс-спектрометры газовые, GSQ-500
Ningbo HEALTH Gene Technologies Co., Ltd. (КИТАЙ )
ОТ
МП
1 год

Кто поверяет Хромато-масс-спектрометры жидкостные (TQL-5300)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ВОРОНЕЖСКИЙ ЦСМ"
(RA.RU.311467)
РСТ
  • TQL-5300
  • 1 1 0 0 1 1 0
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • TQL-5300
  • 1 0 1 0 1 0 1
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • TQL-5300
  • 1 1 0 0 1 1 0

    Стоимость поверки Хромато-масс-спектрометры жидкостные (TQL-5300)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Хромато-масс-спектрометры оснащены встроенным программным обеспечением и автономным программным обеспечением Data acquisition software и TQMS Data Processing (далее по тексту - ПО). Идентификационные данные автономного программного обеспечения приведены в таблице 1.

    Встроенное ПО предназначено для выполнения аппаратных функций хромато-масс-спектрометра и передачи данных в автономное ПО. Идентификационные данные встроенного ПО пользователю недоступны.

    Метрологически значимая часть ПО Data acquisition software выполняет следующие функции:

    • - управление хромато-масс-спектрометром;

    • - настройку режимов работы;

    • - проведение диагностических проверок;

    • - получение масс-спектров и хроматограмм, и их сохранение.

    Метрологически значимая часть ПО TQMS Data Processing выполняет следующие функции:

    • - обработку и хранение результатов измерений;

    • - построение градуировочных графиков.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Data Acquisition Software

    TQMS Data Processing

    Номер версии (идентификационный номер) ПО

    V1.x.x1)

    1.x.x1)

    Цифровой идентификатор ПО

    -

    -

    1) Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового или буквенно-цифрового обозначения в начале номера версии и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных букой «х»).


    Знак утверждения типа

    Знак утверждения типа

    наносится на информационную табличку (шильд), расположенную на задней панели масс-спектрометра, методом печати при ее изготовлении и на титульный лист Руководства по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Хромато-масс-спектрометры жидкостные TQL-5300. Руководство по эксплуатации», глава 3 «Эксплуатация прибора».

    При использовании в сфере государственного регулирования обеспечения единства измерений хромато-масс-спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Стандарт предприятия «Хромато-масс-спектрометры жидкостные TQL-5300». Ningbo HEALTH Gene Technologies Co., Ltd., Китай.

    Правообладатель

    Ningbo HEALTH Gene Technologies Co., Ltd., Китай

    Адрес: 396 Mingzhu Road, Ningbo High-tech Zone, Ningbo, Zhejiang, China Телефон: +86 (0) 574 2797 8799

    E-mail: contact@hgt.cn

    Изготовитель

    Ningbo HEALTH Gene Technologies Co., Ltd., Китай
    Адрес: 396 Mingzhu Road, Ningbo High-tech Zone, Ningbo, Zhejiang, China Телефон: +86 (0) 574 2797 8799
    E-mail: contact@hgt.cn

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    E-mail: info@vniim.ru

    Правообладатель

    Ningbo HEALTH Gene Technologies Co., Ltd., Китай
    Адрес: 396 Mingzhu Road, Ningbo High-tech Zone, Ningbo, Zhejiang, China Телефон: +86 (0) 574 2797 8799
    E-mail: contact@hgt.cn

    Принцип действия хромато-масс-спектрометров основан на разделении компонентов пробы при её прохождении в потоке подвижной фазы через хроматографическую колонку и регистрации аналитического сигнала от ионов компонента с помощью масс-спектрометра.

    Хромато-масс-спектрометр состоит из жидкостного хроматографа, включающего корпус для бутылей с подвижной фазой, бинарный насос и автодозатор, установленных на подставку, и отдельно стоящих термостата для хроматографических колонок (для 2 или 6 колонок) и масс-спектрометра. Масс-спектрометр включает в себя блок ионизации пробы типа электроспрей (с положительной и отрицательной ионизацией), турбомолекулярный насос, тройной квадрупольный масс-анализатор и регистрирующий ионы детектор на основе электронного умножителя.

    Нанесение знака поверки на хромато-масс-спектрометры и их пломбирование не предусмотрено. Обозначение типа хромато-масс-спектрометров, серийный номер в цифровом формате, идентифицирующий каждый экземпляр хромато-масс-спектрометра, наносятся на его информационную табличку (шильд), расположенную на задней панели масс-спектрометра, методом печати в процессе её изготовления. Общий вид хромато-масс-спектрометров приведен на рисунке 1.

    Вид информационной таблички (шильда) хромато-масс-спектрометра приведен на рисунке 2.

    Внешний вид. Хромато-масс-спектрометры жидкостные (TQL-5300), http://oei-analitika.ru

    Рисунок 1 - Общий вид хромато-масс-спектрометров

    Обозначение типа

    Liquid Chromatography Triple Quadrupole il
    Внешний вид. Хромато-масс-спектрометры жидкостные (TQL-5300), http://oei-analitika.ru

    -5300

    Model:

    Serial Number: 202307001

    Внешний вид. Хромато-масс-спектрометры жидкостные (TQL-5300), http://oei-analitika.ru

    I

    Место нанесения серийного номера

    ' Input Voltage: AC 220V

    L

    Input Power: 1300VA

    Место нанесения знака утверждения типа

    Power Frequency: 50Hz

    Production Date: 2023.07

    — Ningbo Health Gene Technologies Co.. Ltd. —

    Рисунок 2 - Вид информационной таблички (шильда)


    Таблица 5 - Комплектность

    -масс-

    Наименование

    Обозначение

    Количество

    Хромато-масс-спектрометр жидкостный

    TQL-5300

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон массовых чисел, а.е.м.

    от 5,0 до 2000

    Отношение сигнал/шум (отрицательная ионизация; при отслеживании множественных реакций (MRM) при вводе 5 мкл раствора левомицетина с концентрацией 0,2 пг/мкл для перехода m/z 321>152), не менее

    100 000

    Отношение сигнал/шум (положительная ионизация; при отслеживании множественных реакций (MRM) при вводе 5 мкл раствора резерпина с концентрацией 0,2 пг/мкл для перехода m/z 609>195), не менее

    100 000

    Относительное СКО выходного сигнала (отрицательная ионизация; при отслеживании множественных реакций (MRM) при вводе 5 мкл раствора левомицетина с концентрацией 10 пг/мкл для перехода m/z 321>152; n=6), %, не более:

    - по площади пика

    8,0

    - по времени удерживания

    2,0

    Относительное СКО выходного сигнала (положительная ионизация; при отслеживании множественных реакций (MRM) при вводе 5 мкл раствора резерпина с концентрацией 10 пг/мкл для перехода m/z 609>195; n=6), %, не более:

    - по площади пика

    8,0

    - по времени удерживания

    2,0

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Габаритные размеры (ДхШхВ), мм, не более:

    - масс-спектрометр

    800x700x590

    - насос форвакуумный

    450x300x300

    - корпус для бутылей с подвижной фазой

    330x350x100

    - автодозатор

    330x550x360

    - насос бинарный

    330x540x185

    - термостат колонок (для 2 колонок)

    120x320x405

    - термостат колонок (для 6 колонок)

    170x345x600

    - подставка

    330x540x60

    Масса, кг, не более:

    - масс-спектрометр

    150

    - насос форвакуумный

    50

    - корпус для бутылей с подвижной фазой

    2,7

    - автодозатор

    21

    - насос бинарный

    22

    - термостат колонок (для 2 колонок)

    2,7

    - термостат колонок (для 6 колонок)

    16

    - подставка

    5

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Потребляемая мощность, В^А, не более:

    - масс-спектрометр

    1300

    - насос форвакуумный

    1300

    - автодозатор

    250

    - насос бинарный

    450

    - термостат колонок (для 2 или 6 колонок)

    550

    Напряжение питания частотой (50+1) Гц, В

    220±22

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +17 до +28

    - относительная влажность, %, не более

    75

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка до отказа, ч, не менее

    10 000
