Номер по Госреестру СИ: 92487-24
92487-24 Трансформаторы тока
(LB6-35)
Назначение средства измерений:
Трансформаторы тока LB6-35 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 01.07.2024
Срок свидетельства - 28.06.2029
Номер записи - 194333
ID в реестре СИ - 1417336
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Shandong Taikai Instrument Transformer Go., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1559 от 2024.06.28 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Трансформаторы тока (LB6-35)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shandong Taikai Instrument Transformer Go., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92486-24 28.06.2029 |
Трансформаторы тока, LVQB-220 Фирма "Shandong Taikai Instrument Transformer Go., Ltd" (КИТАЙ ) |
ОТ МП |
8 лет |
|
92487-24 28.06.2029 |
Трансформаторы тока, LB6-35 Фирма "Shandong Taikai Instrument Transformer Go., Ltd" (КИТАЙ ) |
ОТ МП |
8 лет |
|
92488-24 28.06.2029 |
Трансформаторы тока, LRBT-40, 5 Фирма "Shandong Taikai Instrument Transformer Go., Ltd" (КИТАЙ ) |
ОТ МП |
8 лет |
|
92490-24 28.06.2029 |
Трансформаторы тока, LVQBT-500 Фирма "Shandong Taikai Instrument Transformer Go., Ltd" (КИТАЙ ) |
ОТ МП |
8 лет |
Кто поверяет Трансформаторы тока (LB6-35)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (LB6-35)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Дополнительные требования к трансформаторам тока»;
Часть 2.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Приказ Федерального агентства по техническому регулированию и
ПравообладательФирма «Shandong Taikai Instrument Transformer Go., Ltd», Китай
Адрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China Телефон:+86 538-8932579
Факс:+86 538-8933808
E-mail:tkhgqzhb@163.com
Web-сайт: www.tkhgq.cn
Изготовитель
Фирма «Shandong Taikai Instrument Transformer Go., Ltd», КитайАдрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China
Адрес производственной площадки: Eastern park of New Development Zone, Taishan
District, Tai'an city, Shandong Provice, China
Телефон:+86 538-8932579
Факс:+86 538-8933808
E-mail:tkhgqzhb@163.com
Web-сайт:www.tkhgq.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Фирма «Shandong Taikai Instrument Transformer Go., Ltd», КитайАдрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China Телефон:+86 538-8932579
Факс:+86 538-8933808
E-mail:tkhgqzhb@163.com
Web-сайт: www.tkhgq.cn
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы предназначены для наружной установки в распределительных устройствах (ОРУ) и других электроустановках. маслонаполненными, однофазными, выполнены в виде опорной конструкции.
В верхней части трансформатора тока установлен герметичный сильфон,
открытых
Являются
к которому прикреплен индикатор уровня масла. Сверху сильфон закрыт защитным кожухом из нержавеющей стали. В кожухе имеется смотровое окошко с указателем нижнего и верхнего предела уровня масла в трансформаторе для его контроля при изменении температуры окружающей среды. В нижней части бака установлен дренажный клапан, необходимый для слива, заполнения и снятия проб масла. Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Для вторичных выводов блока трансформатора в конструкции предусмотрена герметичная клеммная коробка.
Основание трансформатора имеет элементы крепления трансформатора на месте эксплуатации.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом трафаретной печати.
Нанесение знака поверки на трансформаторы не предусмотрено. Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

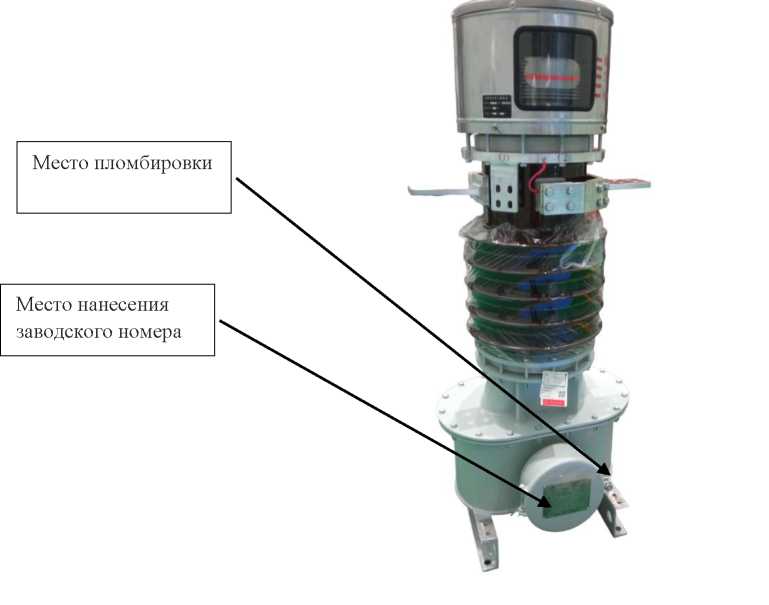

Рисунок 1 - Общий вид трансформатора тока LB6-35 с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальный первичный ток 11ном, А |
от 15 до 2000 |
|
Номинальный вторичный ток 12ном, А |
1; 5 |
|
Номинальная частота, Гц |
50 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В^А |
20, 30 |
|
Класс точности обмоток по ГОСТ 7746-2015 |
0,2S; 0,5S; 0,2; 0,5; 5P, 10P |
|
Класс точности обмоток по ГОСТ Р МЭК 61869-2-2015 |
5PR, 10PR |
|
Номинальная предельная кратность вторичной обмотки для защиты Кном |
20 |
|
Номинальный коэффициент безопасности Кбном |
5 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
360 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
665x579x1695 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +40 95 |
|
Средняя наработка до отказа, ч, не менее |
400000 |
|
Средний срок службы, лет, не менее |
30 |
