Номер по Госреестру СИ: 92490-24
92490-24 Трансформаторы тока
(LVQBT-500)
Назначение средства измерений:
Трансформаторы тока LVQBT-500 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 01.07.2024
Срок свидетельства - 28.06.2029
Номер записи - 194336
ID в реестре СИ - 1417339
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LVQBT-500,
Производитель
Изготовитель - Фирма "Shandong Taikai Instrument Transformer Go., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1559 от 2024.06.28 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Трансформаторы тока (LVQBT-500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shandong Taikai Instrument Transformer Go., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92486-24 28.06.2029 |
Трансформаторы тока, LVQB-220 Фирма "Shandong Taikai Instrument Transformer Go., Ltd" (КИТАЙ ) |
ОТ МП |
8 лет |
|
92487-24 28.06.2029 |
Трансформаторы тока, LB6-35 Фирма "Shandong Taikai Instrument Transformer Go., Ltd" (КИТАЙ ) |
ОТ МП |
8 лет |
|
92488-24 28.06.2029 |
Трансформаторы тока, LRBT-40, 5 Фирма "Shandong Taikai Instrument Transformer Go., Ltd" (КИТАЙ ) |
ОТ МП |
8 лет |
|
92490-24 28.06.2029 |
Трансформаторы тока, LVQBT-500 Фирма "Shandong Taikai Instrument Transformer Go., Ltd" (КИТАЙ ) |
ОТ МП |
8 лет |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Трансформаторы тока (LVQBT-500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОСЕРВИС" (RA.RU.312784) | 10 | 10 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (LVQBT-500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Дополнительные требования к трансформаторам тока»;
Часть 2.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Приказ Федерального агентства по техническому регулированию и
ПравообладательФирма «Shandong Taikai Instrument Transformer Go., Ltd», Китай
Адрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China Телефон:+86 538-8932579
Факс:+86 538-8933808
E-mail:tkhgqzhb@163.com
Web-сайт: www.tkhgq.cn
Изготовитель
Фирма «Shandong Taikai Instrument Transformer Go., Ltd», КитайАдрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China Адрес производственной площадки: Eastern park of New Development Zone, Taishan District, Tai'an city, Shandong Provice, China
Телефон:+86 538-8932579
Факс:+86 538-8933808
E-mail:tkhgqzhb@163.com
Web-сайт:www.tkhgq.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Фирма «Shandong Taikai Instrument Transformer Go., Ltd», КитайАдрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China Телефон:+86 538-8932579
Факс:+86 538-8933808
E-mail:tkhgqzhb@163.com
Web-сайт: www.tkhgq.cn
Принцип действия трансформатора тока LVQBT-500 основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками. Трансформатор может иметь от 1 до 7 вторичных измерительных и/или защитных обмоток. Выводы вторичных обмоток пропущены через опорную трубку и подключены к клеммам контактной коробки на раме основания трансформатора. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава. Высоковольтная изоляция внутри обеспечивается за счет чистого элегаза или элегаза и тетрафторметана.
Заводской номер в виде цифрового или цифро-буквенного обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами и латинскими буквами на табличку технических данных на корпус трансформатора методом лазерной гравировки.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

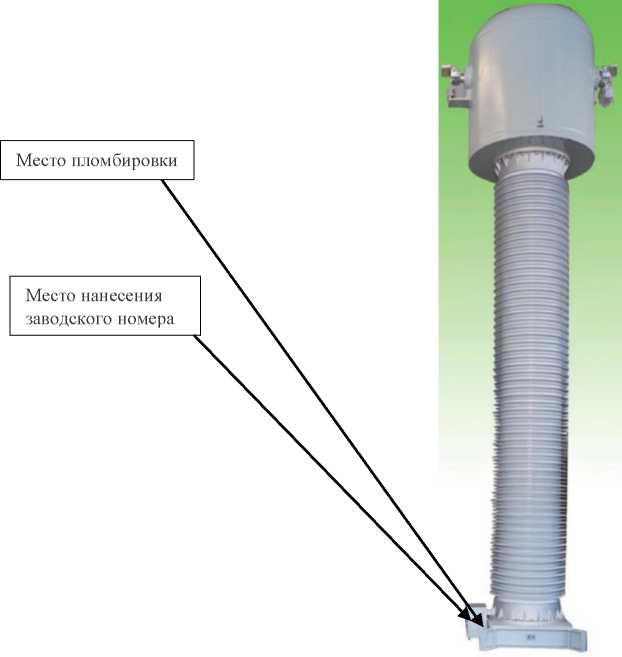

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Рисунок 1 - Общий вид трансформатора тока LVQBT-500 с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
500 |
|
Наибольшее рабочее напряжение, кВ |
550 |
|
Номинальный первичный ток 11ном, А |
от 1250 до 4000 |
|
Номинальный вторичный ток 12ном, А |
1, 5 |
|
Номинальная частота, Гц |
50 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В^А |
от 10 до 60 |
|
Класс точности обмоток по ГОСТ 7746-2015 |
0,2S; 0,5S; 0,2; 0,5; 5Р; 10Р |
|
Класс точности обмоток по ГОСТ Р МЭК 61869-2-2015 |
10PR |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
10, 15, 20, 25, 30, 35, 40 |
|
Номинальный коэффициент безопасности Кбном |
5, 10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
1200 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
2056x1314x6372 |
|
Условия эксплуатации:
|
от -50 до +40 95 |
|
Средняя наработка до отказа, ч, не менее |
400000 |
|
Средний срок службы, лет, не менее |
30 |
