Номер по Госреестру СИ: 92488-24
92488-24 Трансформаторы тока
(LRBT-40, 5)
Назначение средства измерений:
Трансформаторы тока LRBT-40,5 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 01.07.2024
Срок свидетельства - 28.06.2029
Номер записи - 194334
ID в реестре СИ - 1417337
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Shandong Taikai Instrument Transformer Go., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1559 от 2024.06.28 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Трансформаторы тока (LRBT-40, 5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shandong Taikai Instrument Transformer Go., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92486-24 28.06.2029 |
Трансформаторы тока, LVQB-220 Фирма "Shandong Taikai Instrument Transformer Go., Ltd" (КИТАЙ ) |
ОТ МП |
8 лет |
|
92487-24 28.06.2029 |
Трансформаторы тока, LB6-35 Фирма "Shandong Taikai Instrument Transformer Go., Ltd" (КИТАЙ ) |
ОТ МП |
8 лет |
|
92488-24 28.06.2029 |
Трансформаторы тока, LRBT-40, 5 Фирма "Shandong Taikai Instrument Transformer Go., Ltd" (КИТАЙ ) |
ОТ МП |
8 лет |
|
92490-24 28.06.2029 |
Трансформаторы тока, LVQBT-500 Фирма "Shandong Taikai Instrument Transformer Go., Ltd" (КИТАЙ ) |
ОТ МП |
8 лет |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Бесплатный
Кто поверяет Трансформаторы тока (LRBT-40, 5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (LRBT-40, 5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Дополнительные требования к трансформаторам тока»;
Часть 2.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Приказ Федерального агентства по техническому регулированию и
ПравообладательФирма «Shandong Taikai Instrument Transformer Go., Ltd», Китай
Адрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China Телефон:+86 538-8932579
Факс:+86 538-8933808
E-mail:tkhgqzhb@163.com
Web-сайт: www.tkhgq.cn
Изготовитель
Фирма «Shandong Taikai Instrument Transformer Go., Ltd», КитайАдрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China
Адрес производственной площадки: Eastern park of New Development Zone, Taishan
District, Tai'an city, Shandong Provice, China
Телефон:+86 538-8932579
Факс:+86 538-8933808
E-mail:tkhgqzhb@163.com
Web-сайт:www.tkhgq.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Фирма «Shandong Taikai Instrument Transformer Go., Ltd», КитайАдрес: No.11526, South Longtan Road, High-tech Zone, Taian, Shandong Province, China Телефон:+86 538-8932579
Факс:+86 538-8933808
E-mail:tkhgqzhb@163.com
Web-сайт: www.tkhgq.cn
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока по принципу конструкции - встроенные. Конструкция трансформаторов тока представляет собой тороидальный магнитопровод, изготовленный из ленточной электротехнической стали. Первичной обмоткой трансформаторов служит токоведущий стержень, проходящий по оси трансформатора. Трансформаторы предназначены для установки в комплектные распределительные устройства с элегазовой изоляцией (далее -КРУЭ). Основная высоковольтная изоляция трансформаторов обеспечивается установкой в КРУЭ.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом трафаретной печати.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством. Пломбирование трансформаторов не предусмотрено. После установки в КРУЭ производится пломбирование крышки контактной коробки КРУЭ,

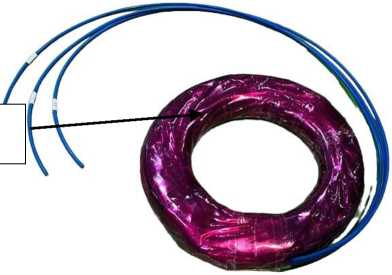

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформатора тока LRBT-40,5 с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальное напряжение, кВ____________________________________
Наибольшее рабочее напряжение, кВ______________________________
Номинальный первичный ток 11ном, А_______________________________
Номинальный вторичный ток 12ном, А_______________________________
Номинальная частота, Гц__________________________________________
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В^А
Значение
35
40,5
от 300 до 3000
1, 5
50
30
|
Класс точности вторичной обмотки по ГОСТ 7746-2015 |
0,2S; 0,5S; 0,2; 0,5; 5P, 10P |
|
Класс точности вторичной обмотки по ГОСТ Р МЭК 61869-2-2015 |
5PR, 10PR |
|
Номинальная предельная кратность вторичной обмотки для защиты Кном |
10 или 20 |
|
Номинальный коэффициент безопасности Кбном |
5 |
|
Таблица 2 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
80 |
|
Габаритные размеры (Внешний диаметрхвнутренний диаметр/высота), мм, не более |
340/190/165 |
|
Условия эксплуатации:
|
от -50 до +40 95 |
|
Средняя наработка до отказа, ч, не менее |
400000 |
|
Средний срок службы, лет, не менее |
30 |
