Номер по Госреестру СИ: 92573-24
92573-24 Резервуары горизонтальные стальные двустенные односекционные
(РГСп 50)
Назначение средства измерений:
Резервуары горизонтальные стальные двустенные односекционные РГСп 50 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары горизонтальные стальные двустенные односекционные
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные двустенные односекционные
Рисунок № 2
Общие сведения
Дата публикации - 05.07.2024
Срок свидетельства -
Номер записи - 194414
ID в реестре СИ - 1417503
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГСп 50,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС")
Страна - РОССИЯ
Населенный пункт - Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород
Уведомление о начале осуществления предпринимательской деятельности -
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1607 от 2024.07.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Резервуары горизонтальные стальные двустенные односекционные (РГСп 50)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86572-22 |
Резервуары стальные горизонтальные цилиндрические, СР 100 Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
86573-22 |
Резервуар стальной горизонтальный цилиндрический, СР 50П Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
91244-24 |
Резервуар горизонтальный стальной двустенный , СРП (35+15) Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
92573-24 |
Резервуары горизонтальные стальные двустенные односекционные, РГСп 50 Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
92574-24 |
Резервуар горизонтальный стальной двустенный двухсекционный, РГСп 50(35+15) Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
92950-24 22.08.2029 |
Резервуары горизонтальные стальные цилиндрические, РГС Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
92950-24 22.08.2029 |
Резервуары горизонтальные стальные цилиндрические, РГС Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
93352-24 |
Резервуар горизонтальный стальной цилиндрический, РГСДп-25 Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
93353-24 |
Резервуар горизонтальный стальной цилиндрический, РГСДп-50 Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
93354-24 |
Резервуары горизонтальные стальные цилиндрические, РГСДп-50/2(35+15) Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Резервуары горизонтальные стальные двустенные односекционные (РГСп 50)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СФЕРА МЕТРОЛОГИИ" (RA.RU.314367) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Резервуары горизонтальные стальные двустенные односекционные (РГСп 50)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
завод
м.р-н,
Общество с ограниченной ответственностью «Кингисеппский металлоконструкций ПРОММОНТАЖСТРОЙ» (ООО «КЗМК ПМС») ИНН 4707026755
Юридический адрес: 188490, Ленинградская обл., Кингисеппский
гп. Ивангородское, г. Ивангород, ул. Механическая, д. 3
Изготовитель
завод
Общество с ограниченной ответственностью «Кингисеппский металлоконструкций ПРОММОНТАЖСТРОЙ» (ООО «КЗМК ПМС») ИНН 4707026755
Адрес: 188490, Ленинградская обл., Кингисеппский м.р-н, гп. Ивангородское, г. Ивангород, ул. Механическая, д. 3
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001
Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru
Правообладатель
завод
м.р-н,
Общество с ограниченной ответственностью «Кингисеппский металлоконструкций ПРОММОНТАЖСТРОЙ» (ООО «КЗМК ПМС») ИНН 4707026755
Юридический адрес: 188490, Ленинградская обл., Кингисеппский
гп. Ивангородское, г. Ивангород, ул. Механическая, д. 3
Тип резервуаров - горизонтальные стальные двустенные односекционные, номинальной вместимостью 50 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально установленные двустенные стальные односекционные сосуды цилиндрической формы с усечено-коническими днищами.
Резервуары РГСп 50 с заводскими номерами 1214, 1215, 1216 предназначены для подземного расположения.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к технологической шахте резервуара.
Общий вид резервуаров приведен на рисунке 2
Нанесение знака поверки на средство измерений не предусмотрено.

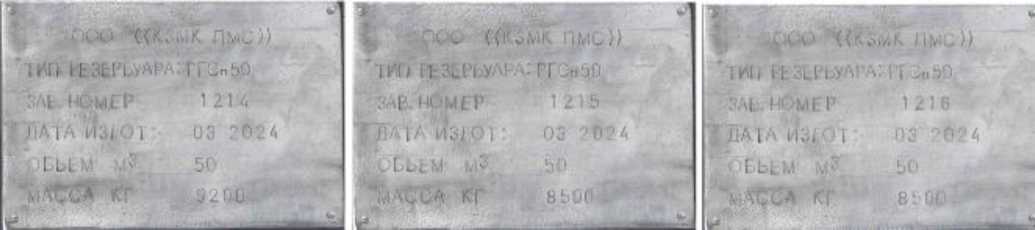

Рисунок 1 - Маркировочные таблички

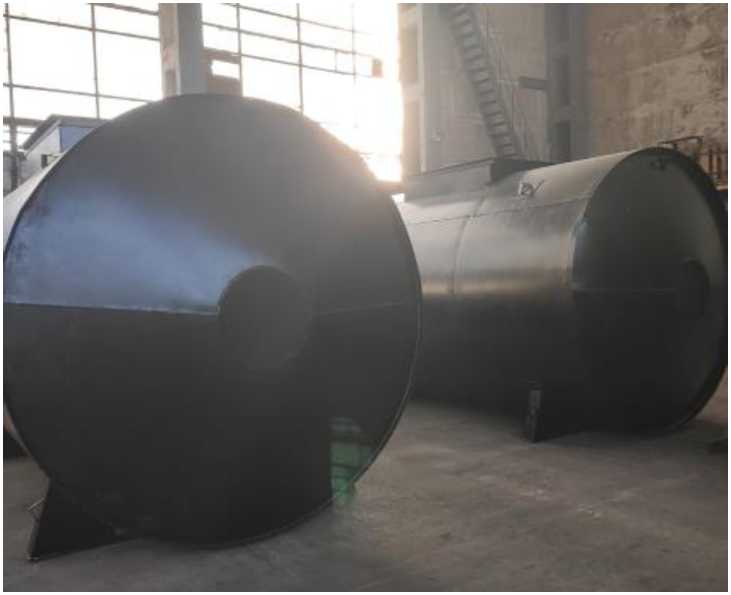

Рисунок 2 - Общий вид резервуаров РГСп 50 Пломбирование резервуаров РГСп 50 не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной двустенный односекционный |
РГСп 50 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
