Номер по Госреестру СИ: 92950-24
92950-24 Резервуары горизонтальные стальные цилиндрические
(РГС)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 22.08.2029
Номер записи - 194763
ID в реестре СИ - 1418242
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС")
Страна - РОССИЯ
Населенный пункт - Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1987 от 2024.08.22 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86572-22 |
Резервуары стальные горизонтальные цилиндрические, СР 100 Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
86573-22 |
Резервуар стальной горизонтальный цилиндрический, СР 50П Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
91244-24 |
Резервуар горизонтальный стальной двустенный , СРП (35+15) Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
92573-24 |
Резервуары горизонтальные стальные двустенные односекционные, РГСп 50 Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
92574-24 |
Резервуар горизонтальный стальной двустенный двухсекционный, РГСп 50(35+15) Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
92950-24 22.08.2029 |
Резервуары горизонтальные стальные цилиндрические, РГС Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
92950-24 22.08.2029 |
Резервуары горизонтальные стальные цилиндрические, РГС Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
93352-24 |
Резервуар горизонтальный стальной цилиндрический, РГСДп-25 Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
93353-24 |
Резервуар горизонтальный стальной цилиндрический, РГСДп-50 Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
|
93354-24 |
Резервуары горизонтальные стальные цилиндрические, РГСДп-50/2(35+15) Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС") (РОССИЯ Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород) |
ОТ МП |
5 лет |
Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.
Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).
Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.
В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.
Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 «Порядок работы» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 3615-001-05021828-2015 Резервуары и емкости горизонтальные стальные цилиндрические типа ЕП (без подогрева) и РГС (РГСД). Технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Общество с ограниченной ответственностью металлоконструкций ПРОММОНТАЖСТРОЙ»
(ООО «КЗМК ПМС»)
ИНН 4707026755
Юридический адрес: 188490, Ленинградская обл., гп. Ивангородское, г. Ивангород, ул. Механическая, д. 3
«Кингисеппский
Кингисеппский
завод
м.р-н,
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001
Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально установленный одностенный или двустенный стальной односекционный или многосекционный сосуд цилиндрической формы с усечено-коническими днищами.
Резервуары предназначены для подземного и наземного расположения.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Резервуары изготавливаются в модификациях, которые отличаются расположением резервуаров, количеством секций и номинальной вместимостью.
Структура обозначения модификаций резервуаров:
ХХХ х
|
Х |
/ |
Х |
(Х+Х+Х) |
|
Номинальная вместимость секций (для многосекционных резервуаров). | |||
|
Количество секций (для многосекционных резервуаров). | |||
|
Номинальная вместимость резервуара, м3. | |||
Расположение резервуара: п - подземный, н - наземный РГС - резервуар одностенный; РГСД - резервуар двустенный.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, идентифицирующий каждый экземпляр средства измерений, наносится ударным способом на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к технологической шахте резервуара (для подземных резервуаров) или к днищу резервуаров (для наземных резервуаров).
Общий вид резервуаров РГС представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование резервуаров не предусмотрено.
ООО «КЗМК ПМС»
ТИП РЕЗЕРВУАРА
ЗАВ. НОМЕР
ДАТА ИЗГОТ.
ОБЪЕМ М3
МАССА КГ
Рисунок 1 - Маркировочная табличка

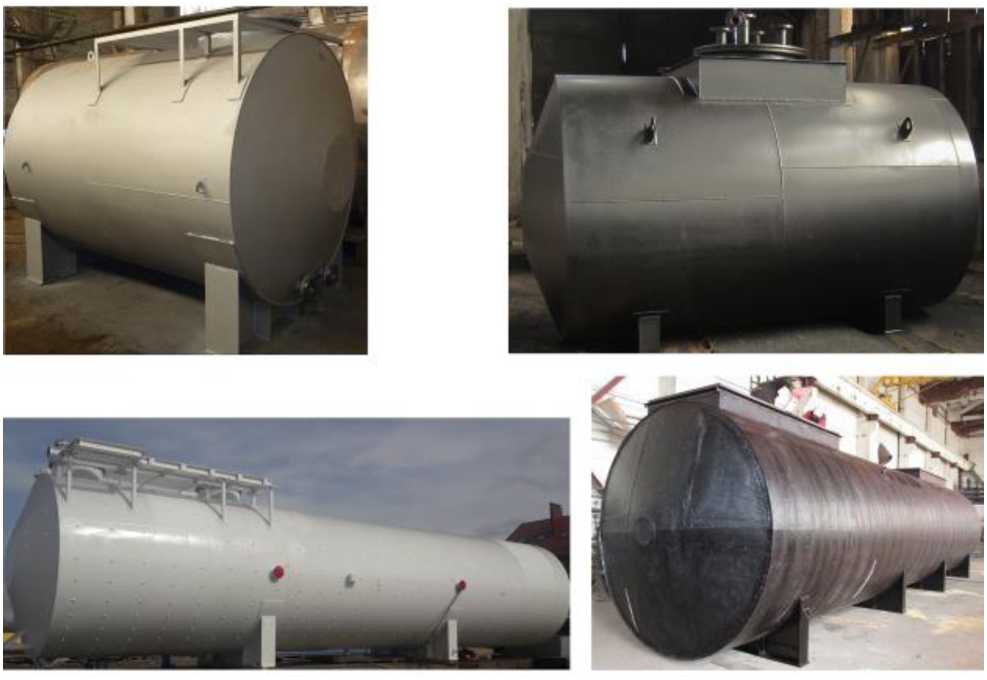

Рисунок 2 - Общий вид резервуаров
Таблица 11 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
РГС.00.002.2015 РЭ |
1 экз. |
Таблица 1 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Геометрические размеры, мм, не более*: Длина |
14900 |
|
Диаметр |
3250 |
|
Масса, кг, не более* |
18200 |
|
Средний срок службы, лет, не менее |
20 |
|
* - Фактические значения указываются в паспорте резервуара | |
|
Наименование характеристики |
Значение для модификации | |||||||||
|
СП аз и U сц |
СП и сц |
1Г) 33 и сц |
1Г) и сц |
ОС i и сц |
ОС и сц |
i и сц |
о и сц |
к + и !£2 2 |
с 5 2 | |
|
Номинальная вместимость резервуара (секций), м3 |
3 |
3 |
5 |
5 |
8 |
8 |
10 |
10 |
10 (5+5) |
10 (5+5) |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 | |||||||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |||||||||
|
см 33 и сц |
см и сц |
33 + и i2 (N |
с ? |
1Г) i и сц |
1Г) и сц |
it и 'П. |
t сц 0 |
1^ i и сц |
1^ i и сц | |
|
Номинальная вместимость резервуара (секций), м3 |
12 |
12 |
12 (6+6) |
12 (6+6) |
15 |
15 |
15 (7,5+7,5) |
15 (7,5+7,5) |
17 |
17 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 | |||||||||
|
Наименование характеристики |
Значение для модификации | |||||||||
|
± + к о и Г' |
с + и О СЦ 1^ |
о см i и U СЦ |
о см и сц |
о i + О 2 (N |
о + «о (N О (N |
1Г) см i и сц |
и сц |
о i + О 2 сц 0 1Г) (N |
о + (N 1?) (N | |
|
17 |
17 |
20 |
20 |
20 |
20 |
25 |
25 |
25 |
25 | |
|
Номинальная вместимость резервуара (секций), м3 |
(10+7) |
(10+7) |
(10+10) |
(10+10) |
(15+10) |
(15+10) | ||||
|
Пределы допускаемой относительной погрешности | ||||||||||
|
определения вместимости, % |
±0,25 | |||||||||
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |||||||||
|
о СП i и сц |
СП и сц |
•г? i + О 2 сц 0 о СП |
•г? с + (N О СП |
о i + о сц 0 о СП |
о с + «о О о СП |
i и сц |
Tt и U сц |
о и ° сц 0 о т|- |
о с 2 «о о О | |
|
30 |
30 |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 | |
|
Номинальная вместимость резервуара (секций), м3 |
(15+15) |
(15+15) |
(20+10) |
(20+10) |
(20+20) |
(20+20) | ||||
|
Пределы допускаемой относительной погрешности | ||||||||||
|
определения вместимости, % |
±0,25 | |||||||||
|
Наименование характеристики |
Значение для модификации | |||||||||
|
•г? i + о сц О т|- |
•г? с + и о |
о 1Г) i и f+ |
IT) и u |
•r? M + О о IT) |
J? (N О IT) |
J? ■ u f+ 0 о IT) |
J? о о IT) |
S' 5 ° f+ 0 о IT) |
s «О о о IT) | |
|
40 |
40 |
50 |
50 |
50 |
50 |
50 |
50 | |||
|
Номинальная вместимость резервуара (секций), м3 |
(25+15) |
(25+15) |
50 |
50 |
(15+35) |
(15+35) |
(25+25) |
(25+25) |
(30+20) |
(30+20) |
|
Пределы допускаемой относительной погрешности | ||||||||||
|
определения вместимости, % |
±0,25 | |||||||||
Таблица 7 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |||||||||
|
о щ + О 2 |
S к + «о S <>| о 1Г) |
О (N + 4и К о + ГС о |
О (N 1 + С W-) « + кч ’-Ч CL СС О |
о 40 i и f+ |
о 40 и f+ |
S ' 72 и ° f+ 0 40 |
о + «о и о 40 |
J? ■ U 72 f+ 0 40 |
J? о о 40 | |
|
50 |
50 |
50 |
50 |
60 |
60 |
60 |
60 | |||
|
Номинальная вместимость резервуара (секций), м3 |
(10+40) |
(10+40) |
(15+15+20) |
(15+15+20) |
60 |
60 |
(30+30) |
(30+30) |
(35+25) |
(35+25) |
|
Пределы допускаемой относительной погрешности | ||||||||||
|
определения вместимости, % |
±0,25 | |||||||||
|
Наименование характеристики |
Значение для модификации | |||||||||
|
о щ + U S о 40 |
о О S2 «о (N О 40 |
о (М + к (S| и + U о (D О 40 |
о (М 1 + Р о Си о 80 |
1Г) i и f+ |
IT) 1^ и U f+ |
J? ■ i + u S f+ 0 IT) 1^ |
J? «О (N iri 1^ |
о к + f+ 0 IT) 1^ |
о + (N iri 1^ | |
|
60 |
60 |
60 |
60 |
75 |
75 |
75 |
75 | |||
|
Номинальная вместимость резервуара (секций), м3 |
(40+20) |
(40+20) |
(20+20+20) |
(20+20+20) |
75 |
75 |
(40+35) |
(40+35) |
(45+30) |
(45+30) |
|
Пределы допускаемой относительной погрешности | ||||||||||
|
определения вместимости, % |
±0,25 | |||||||||
Таблица 9 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |||||||||
|
о ОС i и f+ |
о ОС и f+ |
о к + f+ 0 ОС |
о к + «о (N О ОС |
о ' 72 и ° f+ 0 ОС |
о + «о о !£}, о ОС |
о ' 72 и ° f+ 0 |
о «о О о ОС |
о о i и f+ |
о о и f+ | |
|
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
100 |
100 | |
|
Номинальная вместимость резервуара (секций), м3 |
(40+40) |
(40+40) |
(50+30) |
(50+30) |
(60+20) |
(60+20) | ||||
|
Пределы допускаемой относительной погрешности | ||||||||||
|
определения вместимости, % |
±0,25 | |||||||||
|
Наименование характеристики |
Значение для модификации | |||||
|
о 1Г) ± + К О и о о |
о с + И" и Рн о о |
о Д о о о |
о к + И" и S С) Рн о о |
о (D Д о о о |
к + С) Рн о о | |
|
100 |
100 |
100 |
100 |
100 |
100 | |
|
Номинальная вместимость резервуара (секций), м3 |
(50+50) |
(50+50) |
(60+40) |
(60+40) |
(70+30) |
(70+30) |
|
Пределы допускаемой относительной погрешности определения | ||||||
|
вместимости, % |
±0,25 | |||||
